E-komfort genomströmningsvärmare
DEX Next

E-komfort genomströmningsvärmare  DEX Next

Energieffektivitetsklass A

(Skala: A+ till F)

  • DEX Next: 18/21/24/27 kW, 400 V

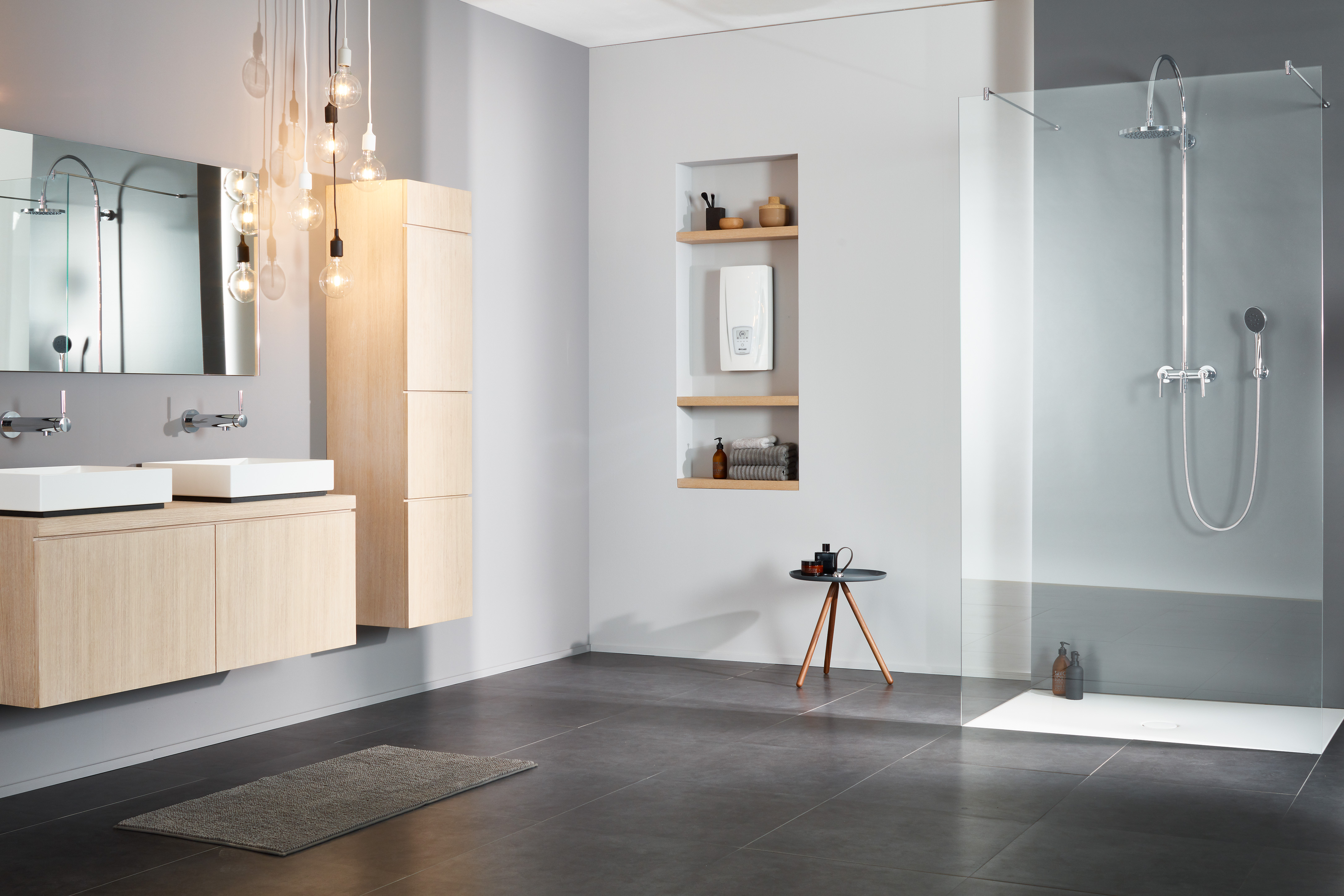

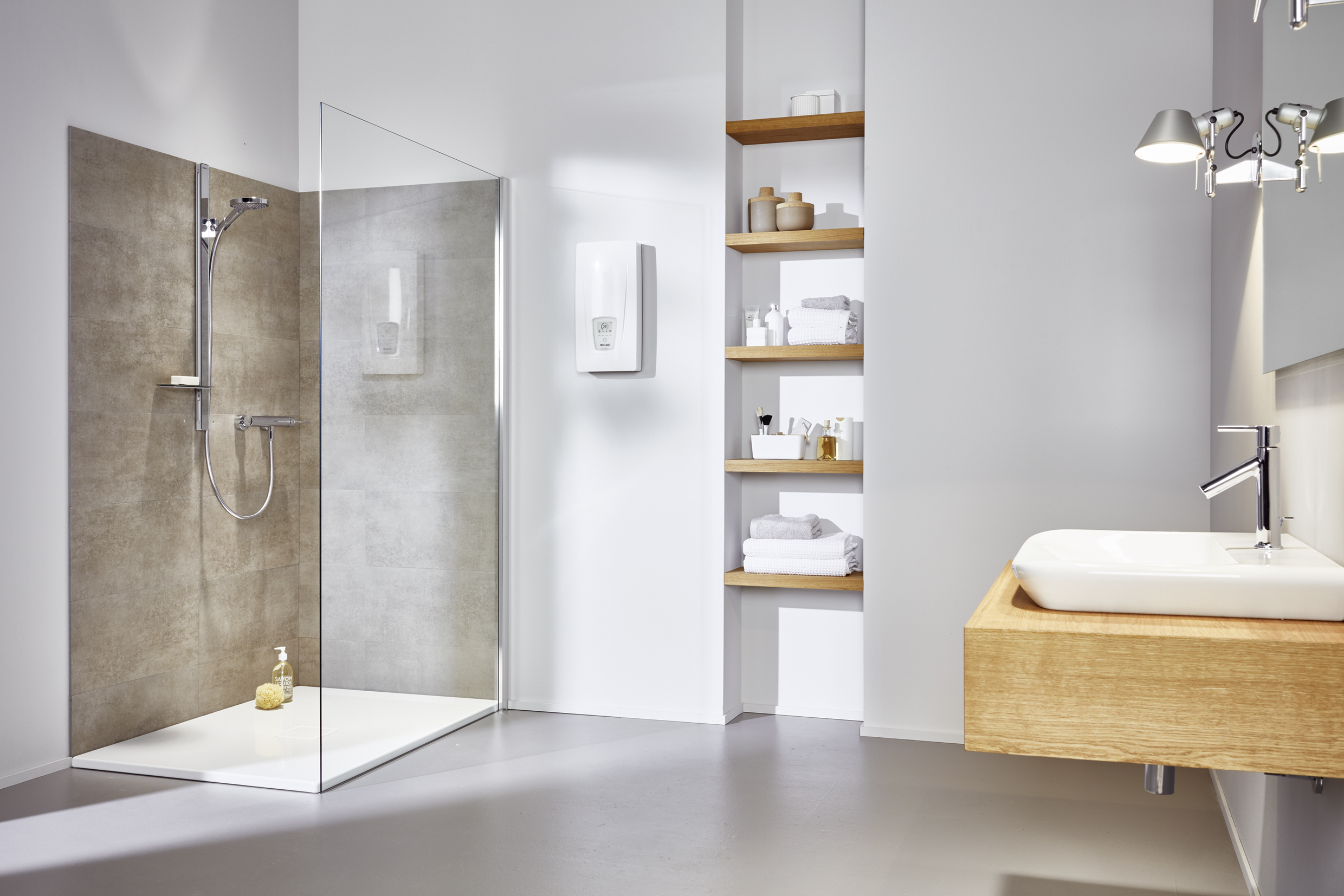

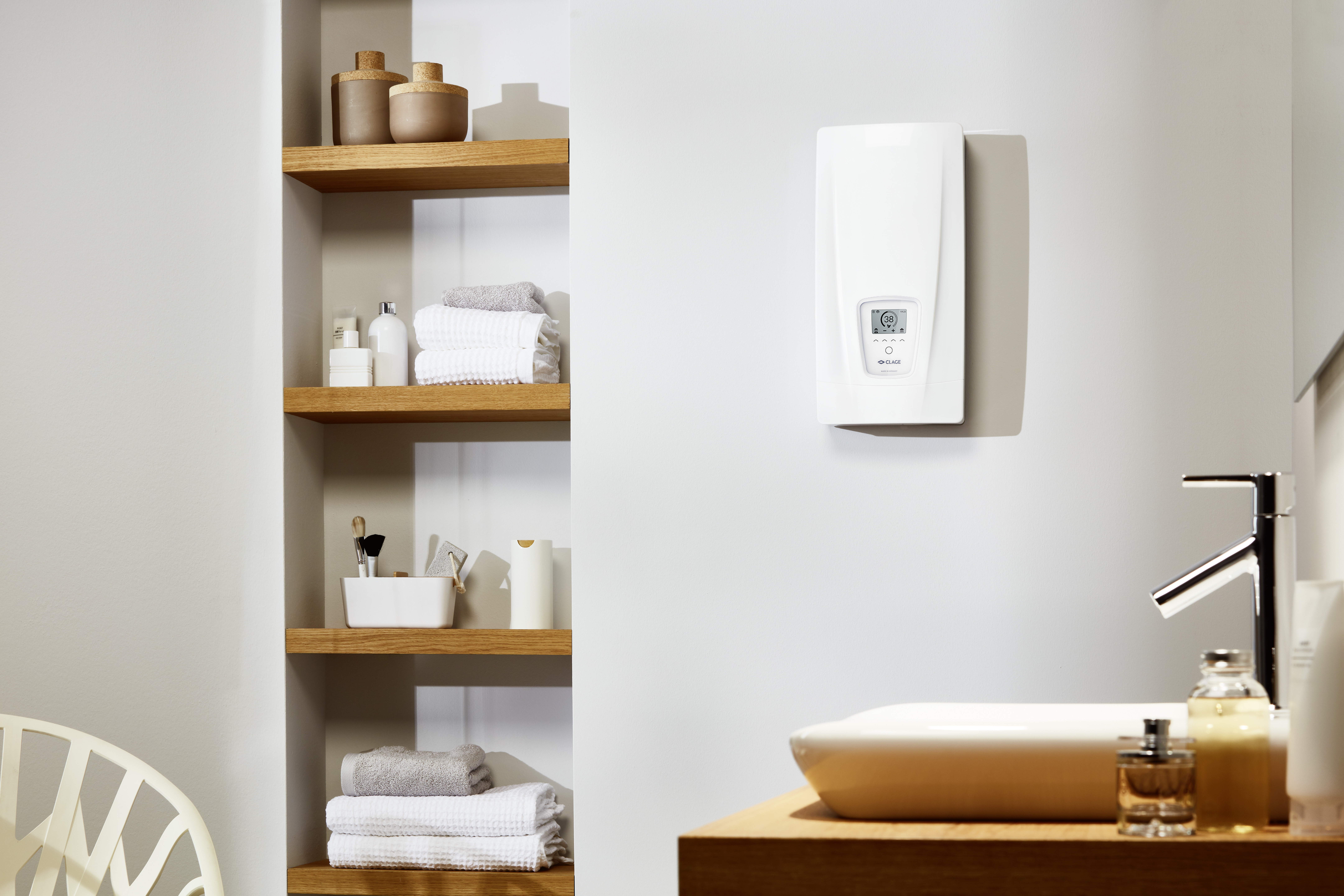

Här används DEX Next.

  1. Handfat

    Handfat

  2. Dusch

    Dusch

  3. Badkar

    Badkar

  4. Diskbänk

    Diskbänk

Nästa generation.

Den nya DEX Next är bekväm, ekonomisk och pålitlig. Särskilt imponerande är den kontrastrika e-pappersdisplayen bakom den högkvalitativa glasskyddet av äkta glas.

Awards E-komfort genomströmningsvärmare  DEX Next
  • Elektroniskt styrd komfortgenomströmningsvärmare med display i äkta glas och sensorknappar för hög användarvänlighet.
  • Multiple Power System MPS bestämmer den maximala effektförbrukningen under installationen: 18, 21, 24 eller 27 kW.
  • TWIN TEMPERATURE Control TTC för temperaturprecision på grader mellan 20 °C och 60 °C upp till prestandagränsen.
  • I komfortzonen mellan 35 °C och 43 °C kan temperaturen ställas in i steg om 0,5 grader.
  • För vattenbesparande kranar lämplig på grund av särskilt låg startvattenmängd från 1,5 l/min tack vare innovativ vattenflödesteknik.
  • Praktiskt taget lufttätt värmesystem tack vare innovativ placering av värmekanalerna.
  • Det nakna trådvärmesystemet IES ger en längre livslängd, mindre förkalkning och är effektivt och lätt att underhålla.
  • Elektroniskt säkerhetssystem med upptäckt av luftbubblor, temperatur- och tryckavstängning.
  • Modul för radiofjärrkontroll som tillbehör.
  • Mått (höjd × bredd × djup): 46,8 × 23,9 × 9,6 cm

Tekniska data

>

Data. Värden. Fakta.

















E-komfort genomströmningsvärmare  DEX Next
Handfat Dusch Badkar Diskbänk
DEX Next
Artikelnummer
Nominellt effektvärde 1) (varierbart justerbar på grund av MPS) vid 400 V [kW]
Tillåtet arbetstryck [MPa (bar)] 2)
Vattenanslutningar (gängade anslutningar)
Varmvattenutgång vid & Delta; t = 28 K 3) [l/min]
Switch-on volymflöde [l/min]
Maximal flödeshastighet 4) [l/min]
Matningsspänning [3 ~ / PE 400 V AC] permanent anslutning 5)
Nominell ström vid 400 V [A]
Erforderlig kabeldiameter [mm²]
Maximal inloppstemperatur [°C]
Förberedd för solfångare 6)
Skyddsklass
Specifik vattenbeständighet vid 15 °C [Ωcm] ≥
Vikt fylld med vatten [kg], ca.
3200-36400
18 21 24 27
1 (10) 1 (10) 1 (10) 1 (10)
G ½" G ½" G ½" G ½"
9,2 10,7 12,3 13,8
1,5 1,5 1,5 1,5
8,0 8,0 8,0 8,0
26 30 35 39
4,0 4,0 6,0 6,0
70 70 70 70
IP 25 IP 25 IP 25 IP 25
1100 1100 1100 1100
4,2 4,2 4,2 4,2

1) Den valda effekten bestämmer värdena på nominell ström, kabeldiameter och varmvattenutgång

2) Äve godkänd för trycklös drift

3) Temperaturökning t.ex. från 12° C till 40° C, blandat vatten

4) Begränsad flödesmängd för optimal temperaturökning

5) Alternativt kan den anslutas till 380 V

6) Lämplig för återuppvärmning

Nedladdningar

>

Medietyp Titel Datum Storlek

Produktinformationsblad

DEX-Next-PI-en.pdf

20.07.2023

> ladda ned
Produktinformationsblad DEX-Next-PI-en.pdf 20.07.2023 543 kB
> ladda ned

Image-only instructions

DX3-400V-BiA-mit-DMB.pdf

14.12.2021

> ladda ned
Image-only instructions DX3-400V-BiA-mit-DMB.pdf 14.12.2021 2,0 MB
> ladda ned
  Äldre versioner>
 Image-only instructionsDX3-400V-BiA-mit-DMB-03-2020.pdf> ladda ned> ladda ned
  Andra versioner på begäran

Installationstillbehör

DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf

13.11.2018

> ladda ned
Installationstillbehör DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 370 kB
> ladda ned

Säkerhetsinstruktioner

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> ladda ned
Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 483 kB
> ladda ned

Energimärkning

DEX-Next-Energielabel.pdf

28.03.2023

> ladda ned
Energimärkning DEX-Next-Energielabel.pdf 28.03.2023 230 kB
> ladda ned

CE-överensstämmelse

CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf

05.11.2021

> ladda ned
CE-överensstämmelse CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf 05.11.2021 1,3 MB
> ladda ned

Produktbild


07.01.2020

> ladda ned

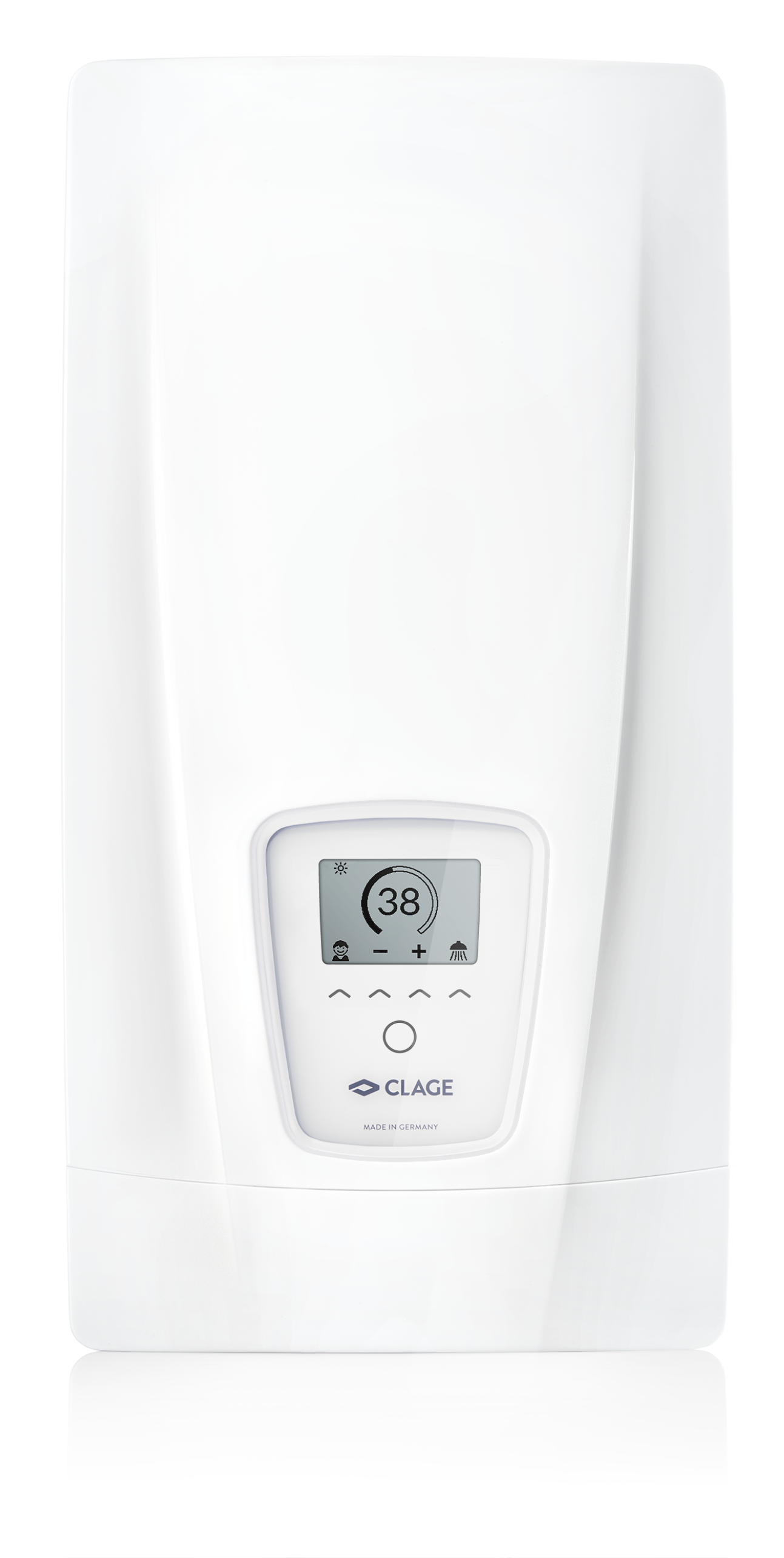

Produktbild DEX-Next.png 07.01.2020 1,5 MB
> ladda ned

Produktbild


07.01.2020

> ladda ned

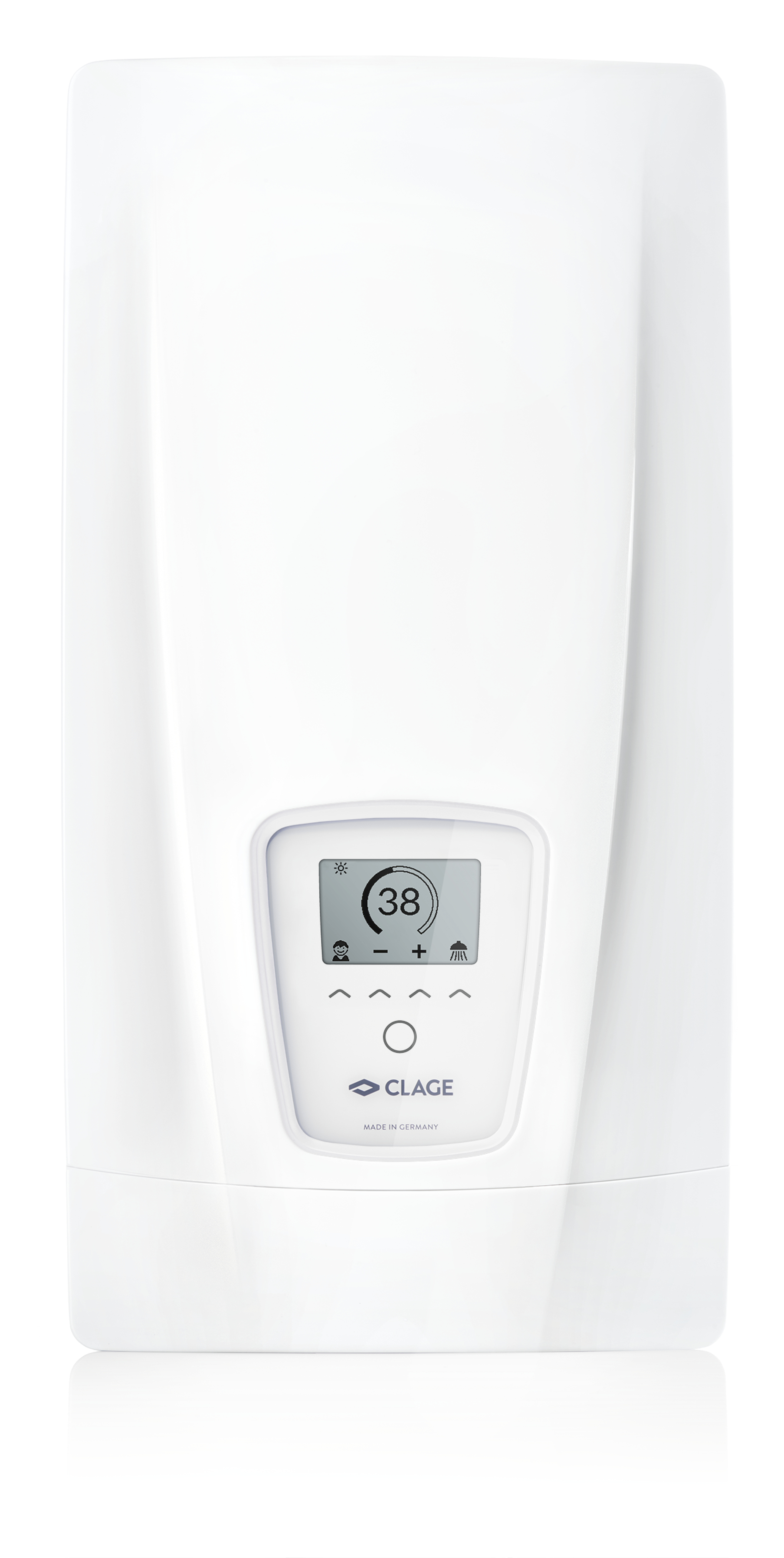

Produktbild DEX-Next-highres.jpg 07.01.2020 1,2 MB
> ladda ned

Produktbild


22.12.2020

> ladda ned

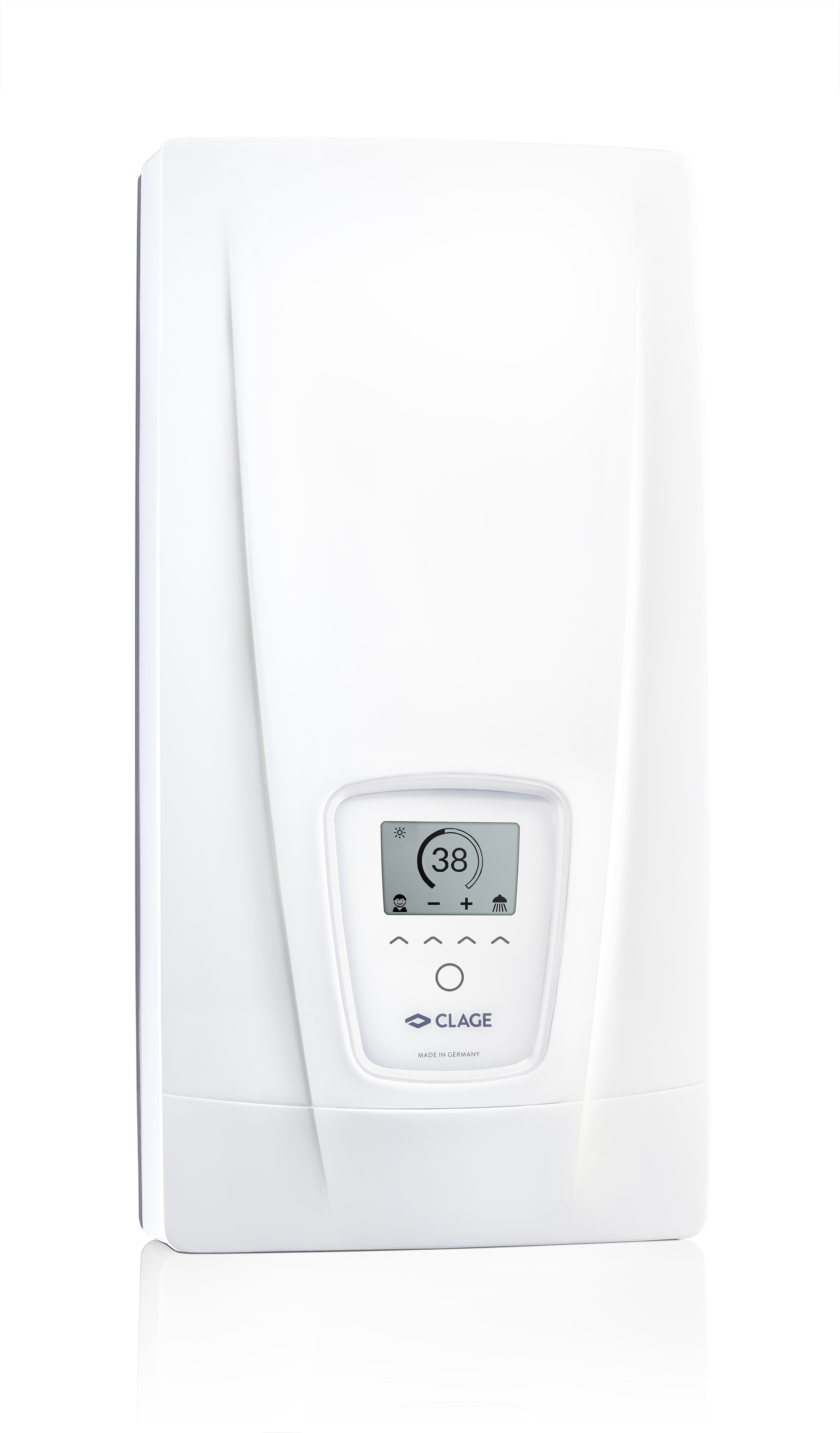

Produktbild DEX-Next-Produktfoto.jpg 22.12.2020 676 kB
> ladda ned

Neues Element (57)


21.02.2019

> ladda ned

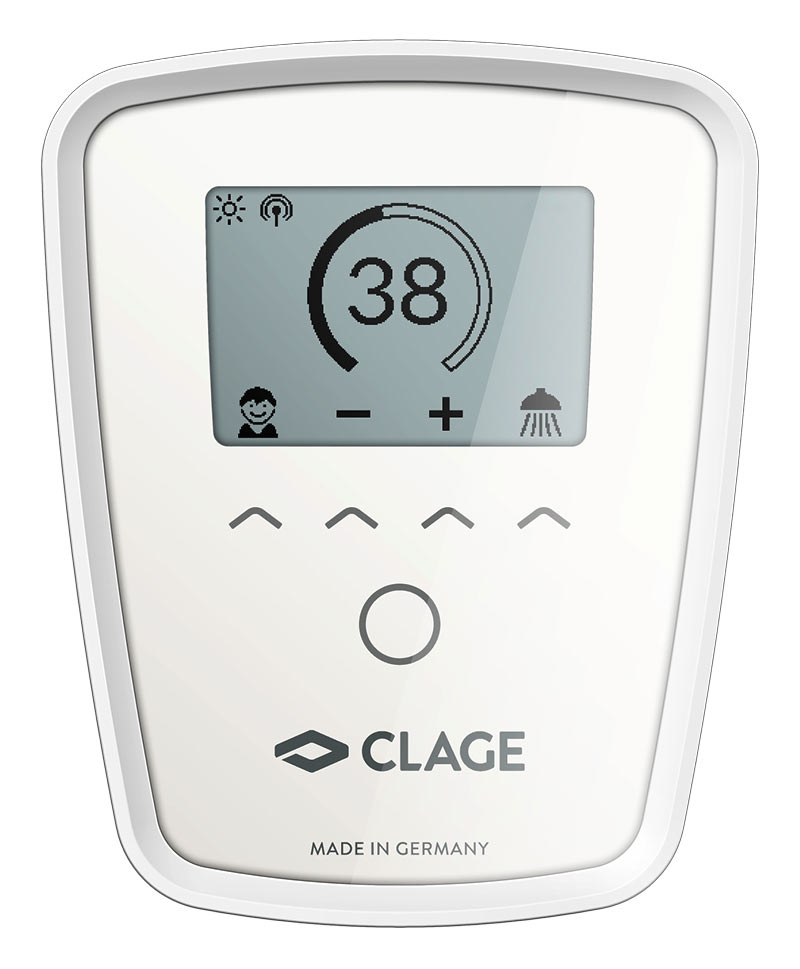

Neues Element (57) DEX-Next-Display.jpg 21.02.2019 57 kB
> ladda ned

BIM

DX3-DEX-001-BIM.ifc

27.06.2019

> ladda ned
BIM DX3-DEX-001-BIM.ifc 27.06.2019 7,3 MB
> ladda ned

BIM

DX3-DEX-001-BIM.rfa

27.06.2019

> ladda ned
BIM DX3-DEX-001-BIM.rfa 27.06.2019 2,7 MB
> ladda ned

BIM

DX3-DEX-001-BIM.rfa.zip

17.11.2020

> ladda ned
BIM DX3-DEX-001-BIM.rfa.zip 17.11.2020 2,6 MB
> ladda ned

Datanorm

Datanorm.zip

05.02.2021

> ladda ned
Datanorm Datanorm.zip 05.02.2021 17,0 MB
> ladda ned

GAEB

GAEB.zip

25.11.2020

> ladda ned
GAEB GAEB.zip 25.11.2020 36 kB
> ladda ned

Tillbehör

>

FX 3

FX 3 (extra tillbehör)

Ytterligare fjärrkontroll för lämplig temperaturjustering av genomströmningsvärmare på ett avstånd på ca. 10 meter i byggnaden. Säker, Bluetooth®-trådlös överföring, steglöst temperaturval med två tangenter, två fasta värdeknappar och en LCD-skärm, magnetfäste och batterier (medföljer). IP 20. Mått (H × W × D): 5,8 × 12,5 × 1,9 cm

FX 3: Artikelnummer 3200-34021

FXS 3 (D, M)

FXS 3 (D, M) (extra tillbehör)

FX 3 Radio fjärrkontroll plus Bluetooth ® radioadapter FXE i en förpackning för installation i genomströmningsvärmare. Utöver funktionen på enheten möjliggör radiostyrningen bekväm temperaturjustering av genomströmningsvärmaren över ett avstånd på ca. 10 meter i byggnaden. Säker Bluetooth trådlös överföring, steglöst temperaturval med två tangenter, två fasta värdeknappar och en LCD-skärm, magnetfäste och batterier (medföljer). IP 20. Mått (H × B × T): 5,8 × 12,5 × 1,9 cm

FXS 3 (D, M): Artikelnummer 3200-34020

FXE 3 (D, M)

FXE 3 (D, M) (extra tillbehör)

Bluetooth ® -adaptern för installation i genomströmningsvärmare för att ansluta den elektriska genomströmningsvärmare till Smartphone / Platta eller CLAGE fjärrkontroll. Denna förlängning krävs om enheterna ännu inte är utrustade med en FX 3-radiostyrning.

FXE 3 (D, M): Artikelnummer 3200-34022

FXS Next (D)

FXS Next (D) (extra tillbehör)

Bluetooth-fjärrkontroll för elektroniska varmvattenberedare, temperaturval och inställningar via sensortangenter i en intuitiv menynavigering, med e-pappersdisplay, Bluetooth-anslutning för säker dataöverföring mellan radiofjärrkontrollen och varmvattenberedaren, radioadapter FXE 3 för installation i varmvattenberedaren (D-serien) som ingår i leveransen av FXS Next, batterier och magnetiskt väggfäste ingår i leveransen.

FXS Next (D): Artikelnummer 3200-34025

RDX 3

RDX 3 (extra tillbehör)

Om det behövs, finns universalmonteringsramen RDX 3 som tillbehör, med vilken den elektriska anslutningen kan göras när som helst bakom enheten. IP-skyddsklassen för enheten med RDX 3 är IP24. Med elektriska ledningar och rörförlängningar. För svåra installationsförhållanden, t.ex. utbyte av flödesvärmare med olika anslutningar. Kompenserar för kakelprojektioner eller väggojämnheter. Installation endast av en specialist.

RDX 3: Artikelnummer 3200-36100

UDX

UDX (extra tillbehör)

Rörmontering för underskänkinstallation med vattenanslutningar, toppmonterad G ⅜ tum (grundmonteringssats RDX krävs).

UDX: Artikelnummer 3200-34110

VDX

VDX (extra tillbehör)

Rörmontering för offsetinstallation eller reverserade vattenanslutningar vid utbyte av gasvattenberedare (grundläggande monteringssats RDX krävs).

VDX: Artikelnummer 3200-34120

Interessanta funktioner.

  1. Smart Control kapabel (tillval)

    Smart Control kapabel (tillval)

  2. Bluetooth fjärrkontroll (tillval)

    Bluetooth fjärrkontroll (tillval)

  3. Förberedd för solvärmeanläggning

    Förberedd för solvärmeanläggning
