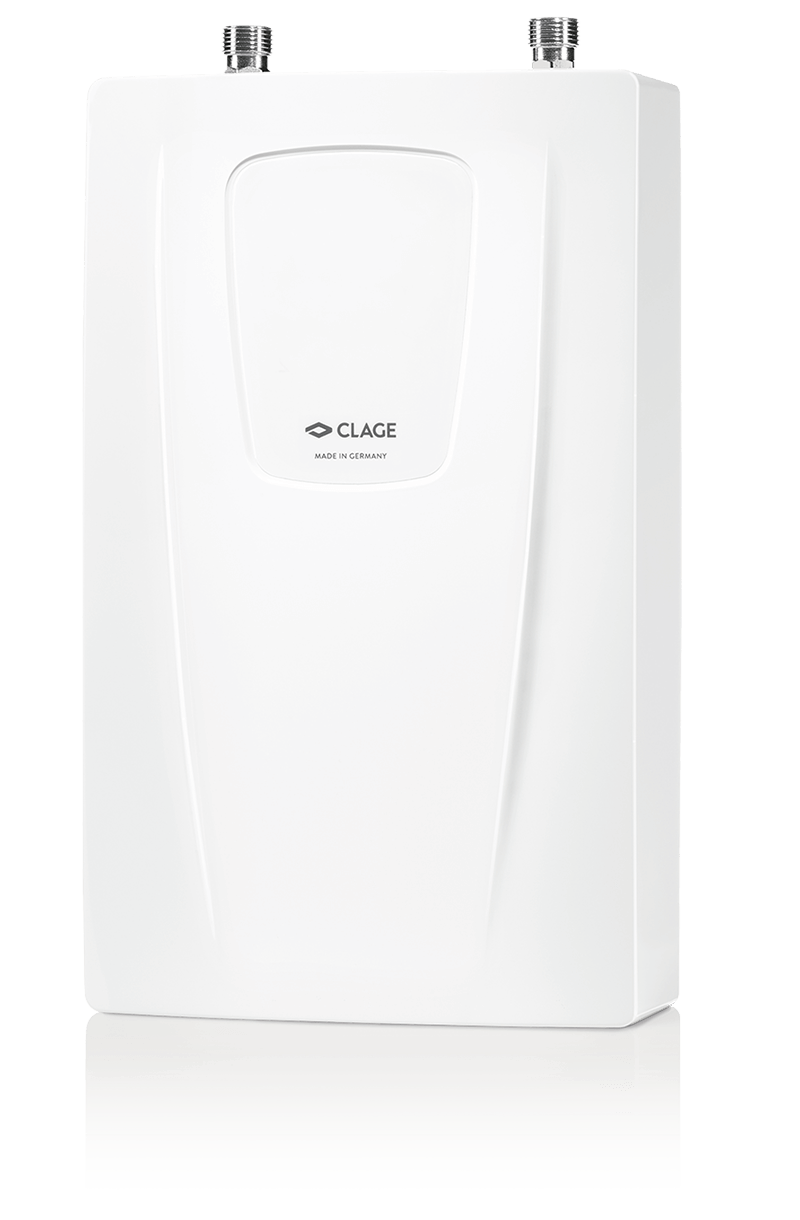

Kompakt genomströmningsvärmare
CDX-U

Energieffektivitetsklass A

(Skala: A+ till F)

CDX 7-U: 6,9 kW, 400 V
CDX 11-U: 11 kW, 400 V

Tekniska data
Nedladdningar
Tillbehör

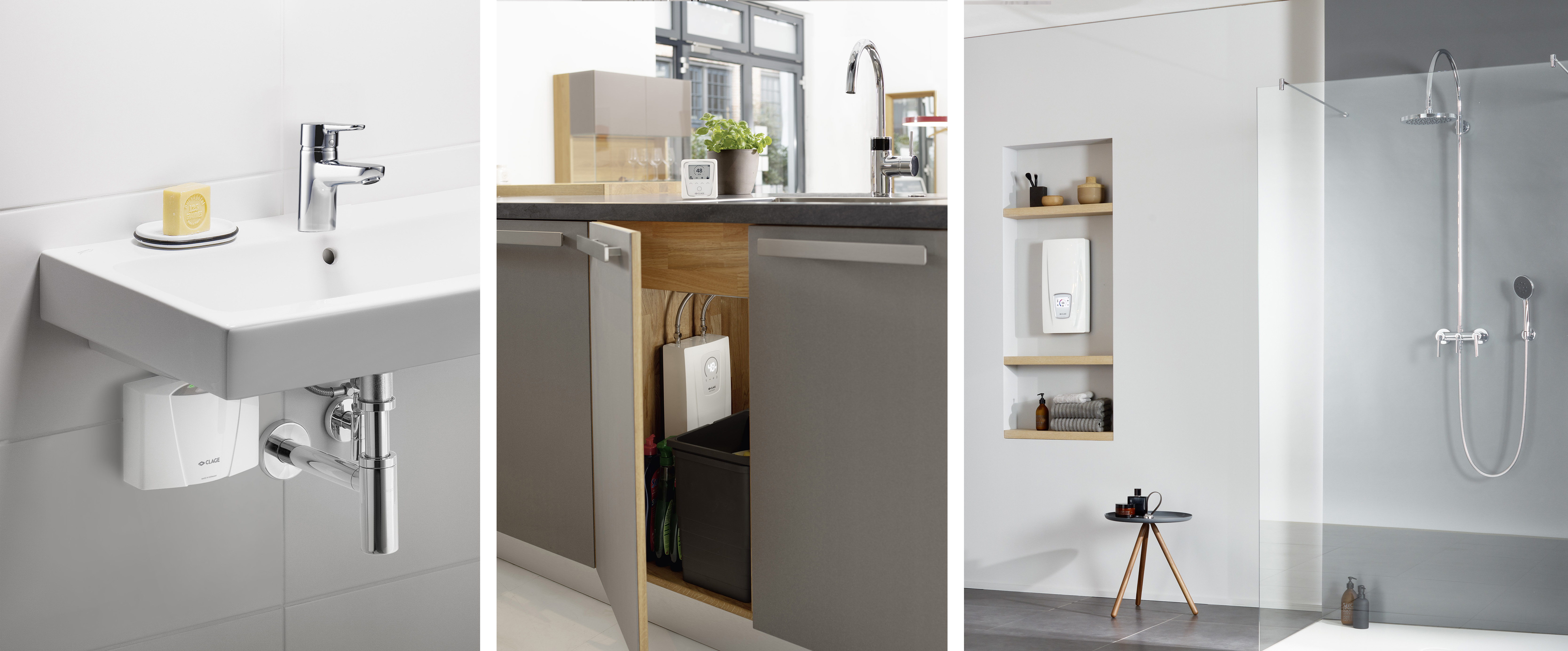

Här används CDX-U.

Diskbänk
Tvättställ
Dubbelhandfat

Praktiskt placerad under diskbänken.

Även om denna genomströmningsvärmare inte har någon användarkontroller, är den försedd med tillförlitlig elektronik. Effekten styrs automatiskt beroende på flöde och inloppstemperatur. Vid användning erhålls önskad temperatur med kranarmaturen.

Elektroniskt styrd genomströmningsvärmarer i kompaktformat utan funktionskontroller, för installation under diskbänk.
Automatisk värmereglering anpassad efter flöde och temperatur (CDX7-U: RSK nr. 6949098; CDX11-U: RSK nr. 6949099)
Högsta utloppstemperatur är fabriksinställd på 50 °C, Temperaturinställning som vanligt genom att blanda med kallvatten vid kranen
Enkel installation under diskbänken med litet platsbehov och extern ⅜"”- anslutningar för vatten för trycksatt eller trycklös installation. Med anslutningssats (T-stycke och elastisk tryckslang)
Med nätanslutning för 3-fas spisanslutningsdosa
Med en lasturkopplingsmodul (kan erhållas som tillbehör) kan genomströmningsvärmaren köras tillsammans med elspisen
Mått (höjd x bredd x djup): 29,4 x 17,7 x 10.4 cm

Tekniska data

Data. Värden. Fakta.



CDX 7-U	CDX 11-U

Artikelnummer

Nominellt effektvärde vid 400 V [kW]

Maximalt tillåtet tryck [MPa (bar)]

Vattenanslutningar (gängade anslutningar)

Varmvattenutgång vid & Delta; t = 33 K ¹⁾ [l / min]

Switch-on volymflöde [l/min]

Maximal flödeshastighet ²⁾ [l/min]

Matningsspänning [3~ / PE 400 V AC] permanent anslutning

Nominell ström vid 400 V [A]

Erforderlig kabeldiameter [mm²]

Maximal inloppstemperatur [°C]

Skyddsklass

Specifik vattenbeständighet vid 15 °C [Ωcm] ≥

Vikt fylld med vatten [kg], ca.

2400-26607	2400-26613
6,9	11,0
1 (10)	1 (10)
G ⅜"	G ⅜"
3,0	4,8
2	2
4	5

10	16
1,0	1,5
30	30
IP 24	IP 24
1000	1000
2,7	2,7

1) Temperaturökning t.ex. från 12° C till 45° C

2) Begränsad flödesmängd för optimal temperaturökning

Nedladdningar

	Medietyp	Titel	Datum	Storlek
Produktinformationsblad CDX-U-PI-en.pdf 04.01.2022 > ladda ned	Produktinformationsblad	CDX-U-PI-en.pdf	04.01.2022	689 kB > ladda ned
Image-only instructions CX3-400V-Bilderanleitung-Untertisch.pdf 15.09.2021 > ladda ned	Image-only instructions	CX3-400V-Bilderanleitung-Untertisch.pdf	15.09.2021	883 kB > ladda ned
Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > ladda ned	Säkerhetsinstruktioner	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	483 kB > ladda ned
Energimärkning CDX7-U-Energielabel.pdf 09.02.2017 > ladda ned	Energimärkning	CDX7-U-Energielabel.pdf	09.02.2017	220 kB > ladda ned
Energimärkning CDX11-U-Energielabel.pdf 13.02.2017 > ladda ned	Energimärkning	CDX11-U-Energielabel.pdf	13.02.2017	220 kB > ladda ned
CE-överensstämmelse CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf 05.11.2021 > ladda ned	CE-överensstämmelse	CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf	05.11.2021	752 kB > ladda ned

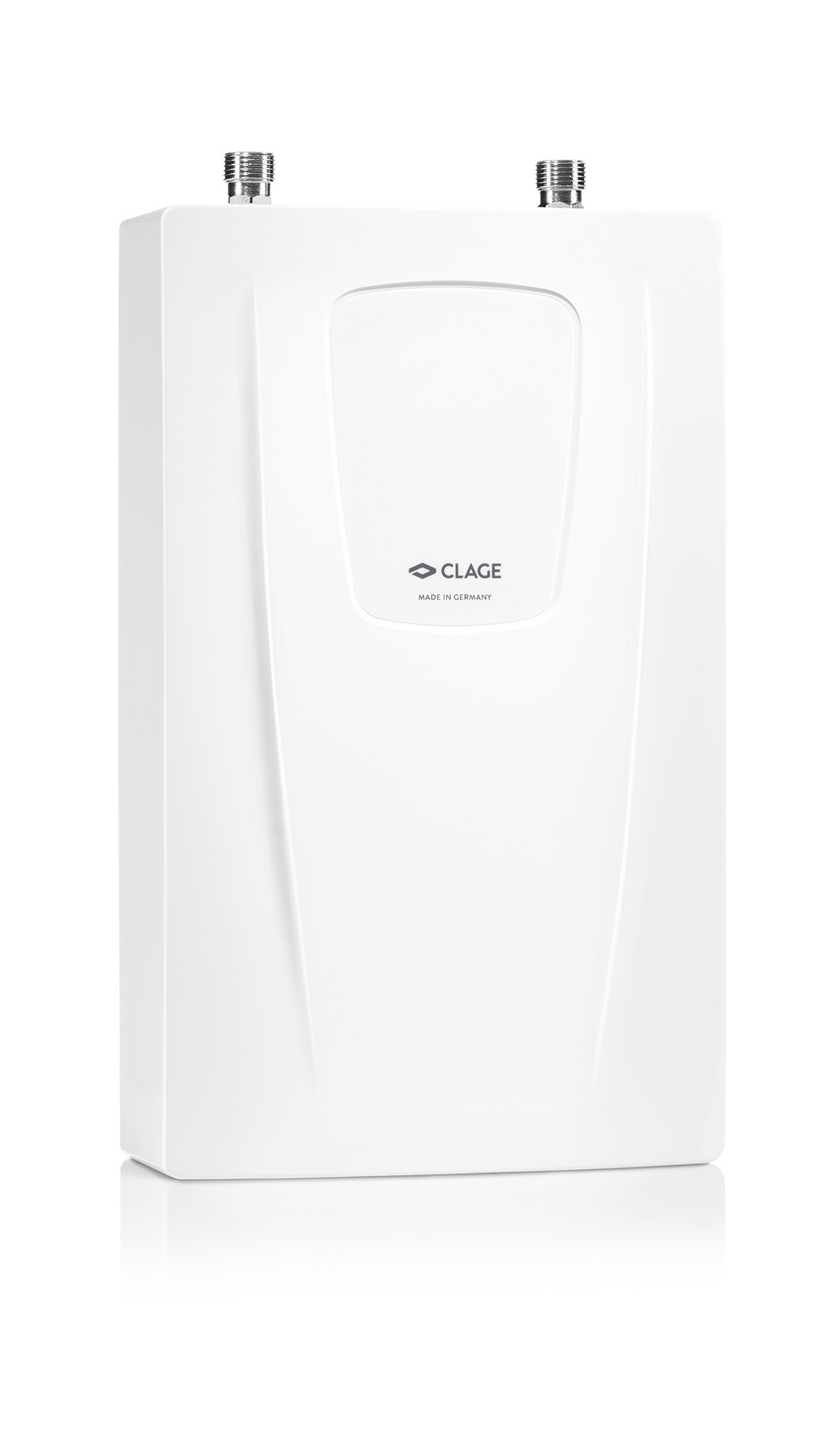

Produktbild CDX-U-CX3-Produktfoto-links.jpg 27.12.2021 > ladda ned	Produktbild	CDX-U-CX3-Produktfoto-links.jpg	27.12.2021	68 kB > ladda ned

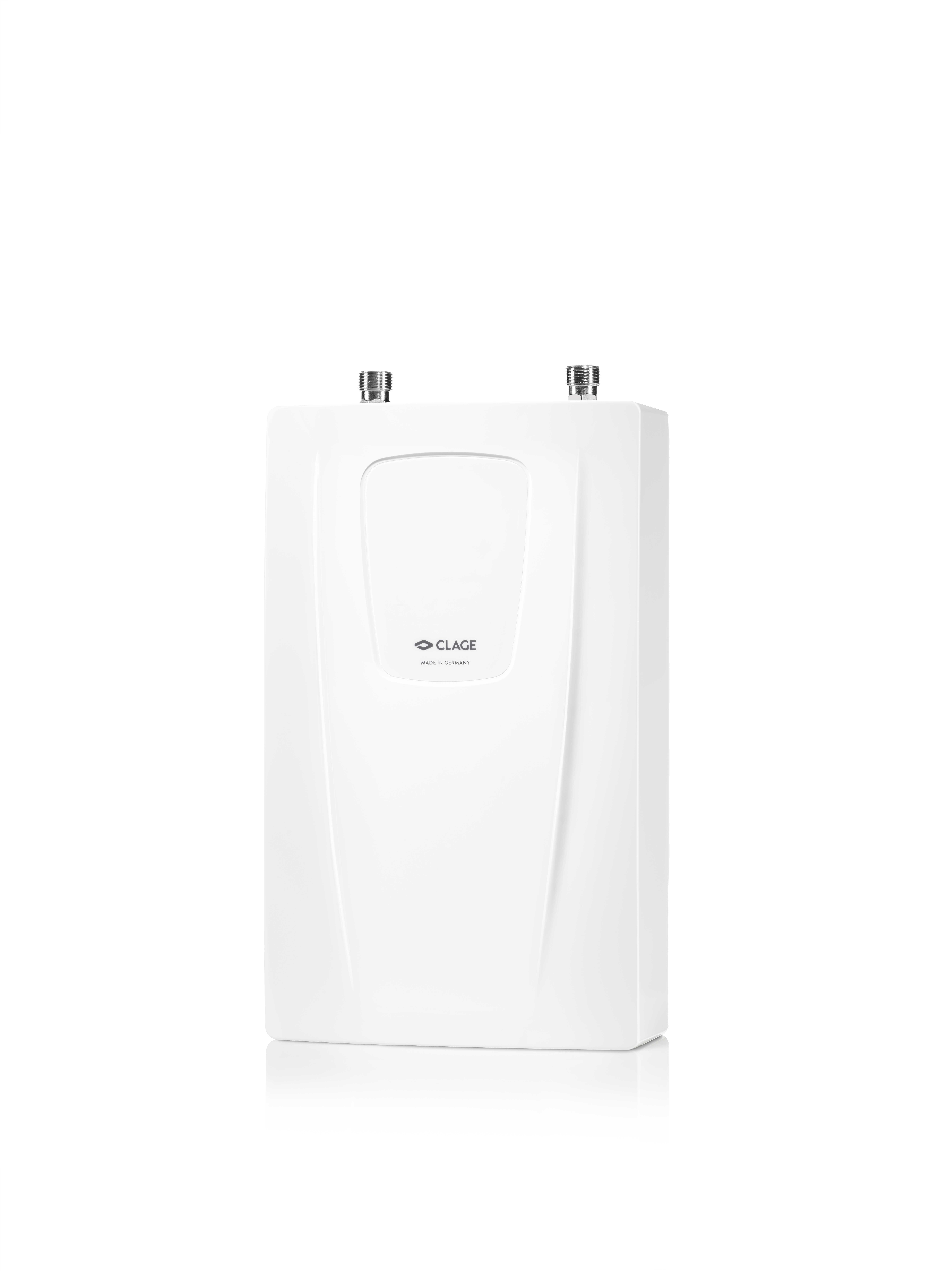

Produktbild CDX-U-CX3-Produktfoto-rechts.jpg 27.12.2021 > ladda ned	Produktbild	CDX-U-CX3-Produktfoto-rechts.jpg	27.12.2021	404 kB > ladda ned

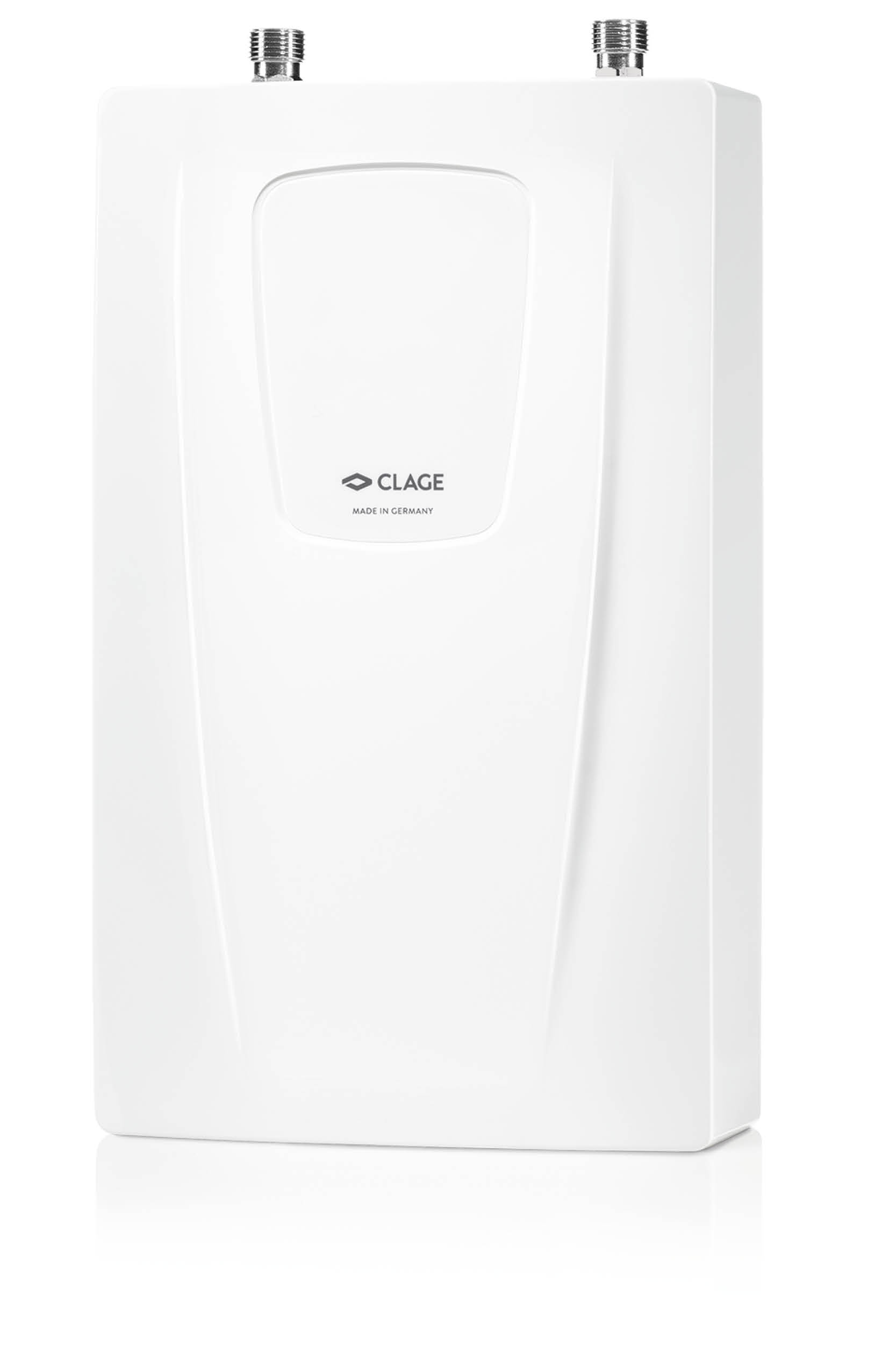

Produktbild CDX-U-CX3-Produktfoto.jpg 27.12.2021 > ladda ned	Produktbild	CDX-U-CX3-Produktfoto.jpg	27.12.2021	45 kB > ladda ned
BIM CX3-CDX-U_BIM.ifc 11.05.2022 > ladda ned	BIM	CX3-CDX-U_BIM.ifc	11.05.2022	1,7 MB > ladda ned
BIM CX3-CDX-U_BIM.rfa 11.05.2022 > ladda ned	BIM	CX3-CDX-U_BIM.rfa	11.05.2022	1012 kB > ladda ned

Tillbehör

FVS (inkluderad)

Flexibel anslutningsslang ⅜ tums låsmutter × ⅜ tums låsmutter, längd 50 cm

FVS: Artikelnummer 89620

T-stycke (inkluderad)

Speciell T-anslutning ⅜ tum kappmutter × ⅜ tum vinkelventil 10 mm

T-stycke: Artikelnummer 89610

CSP 6 (extra tillbehör)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6 (< 3,5 l/min).

CSP 6: Artikelnummer 0010-00461

CSP 6a (extra tillbehör)

Flödesbegränsare med kromtappadapter M 24a (lämplig för kranar med invändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).

CSP 6a: Artikelnummer 0010-0047

CSP 6i (extra tillbehör)

Flödesbegränsare med kromtappadapter M 22i (lämplig för kranar med utvändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).

CSP 6i: Artikelnummer 0010-0046

EKE (extra tillbehör)

Automatisk engreppshandtag för diskbänk med sidohandtag och sensorelektronik, temperaturen kan ställas in kontinuerligt via sidohandtaget, aktiverbar hygienspolning (automatisk spolning var 12:e eller 24:e timme), justerbar tid för vattenuppföljning, svängbart röruttag 21 cm, med två flexibla slangar ⅜ tum. Tillbehör BBW eller SNG krävs för strömförsörjning.

EKE: Artikelnummer 1100-04235

BBW (extra tillbehör)

Tillbehör för sensorarmatur för energiförsörjning: Vattentät batterilåda inklusive batteri 6 V litium CRP 2. Kabellängd ca 10 cm, Ø 6 cm

BBW: Artikelnummer 89516

SNG (extra tillbehör)

Tillbehör till givarbeslag EKE för strömförsörjning med nätaggregat 1~ / N / PE 230 V AC / 6 V DC. Kabellängd ca. 70 cm

SNG: Artikelnummer 89484

LAB (extra tillbehör)

Övervakningsmodul (elinstallationssats) med förinstallerade kablar, kontaktor och övervakningsrelä, för gemensam anslutning av en ≤ 13,5 kW genomströmningsvärmare och en elektromekanisk spis i en utloppslåda för kokplint, om inget separat uttag är tillgängligt för genomströmningsvärmaren. IP 55. Mått (H × W × D): 18 × 13 × 8 cm

LAB: Artikelnummer 82260
