E-kompakt genomströmningsvärmare
CEX-U

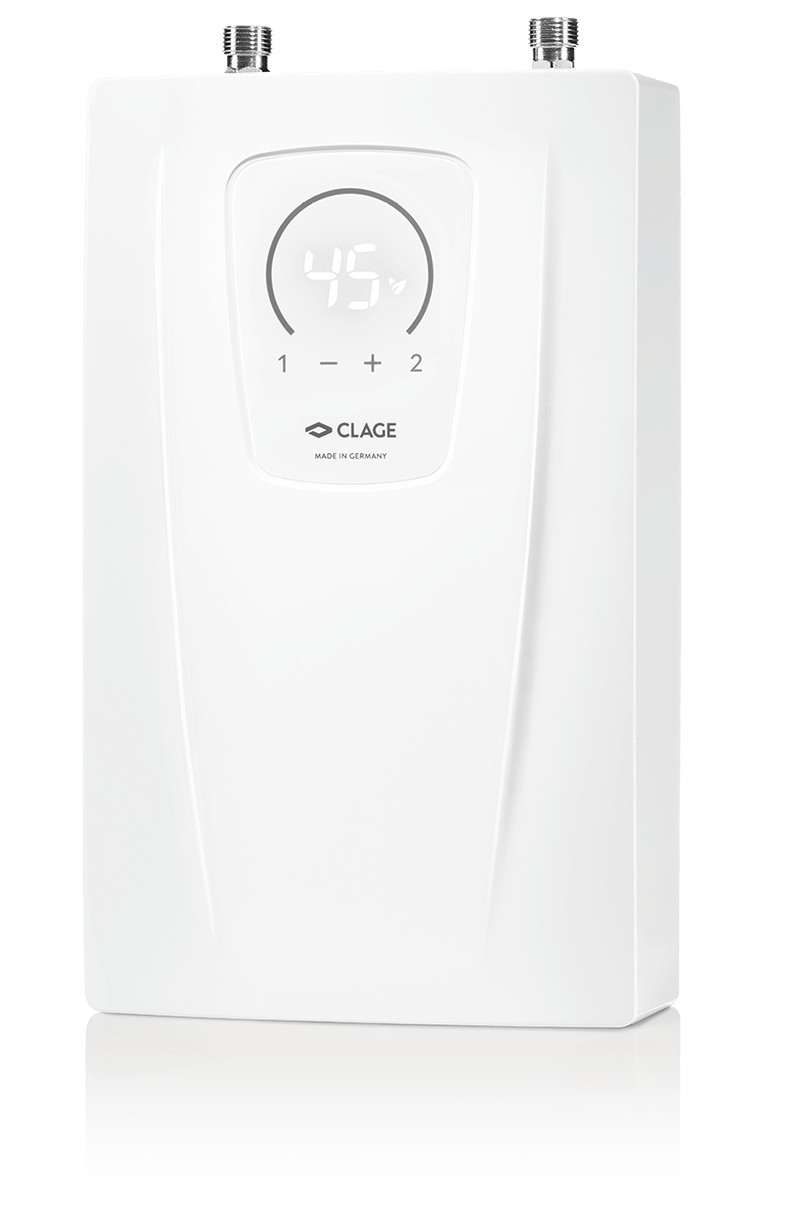

E-kompakt genomströmningsvärmare CEX-U

Energieffektivitetsklass A

(Skala: A+ till F)

  • CEX-U: 11/13,5 kW, 400 V

Här används CEX-U.

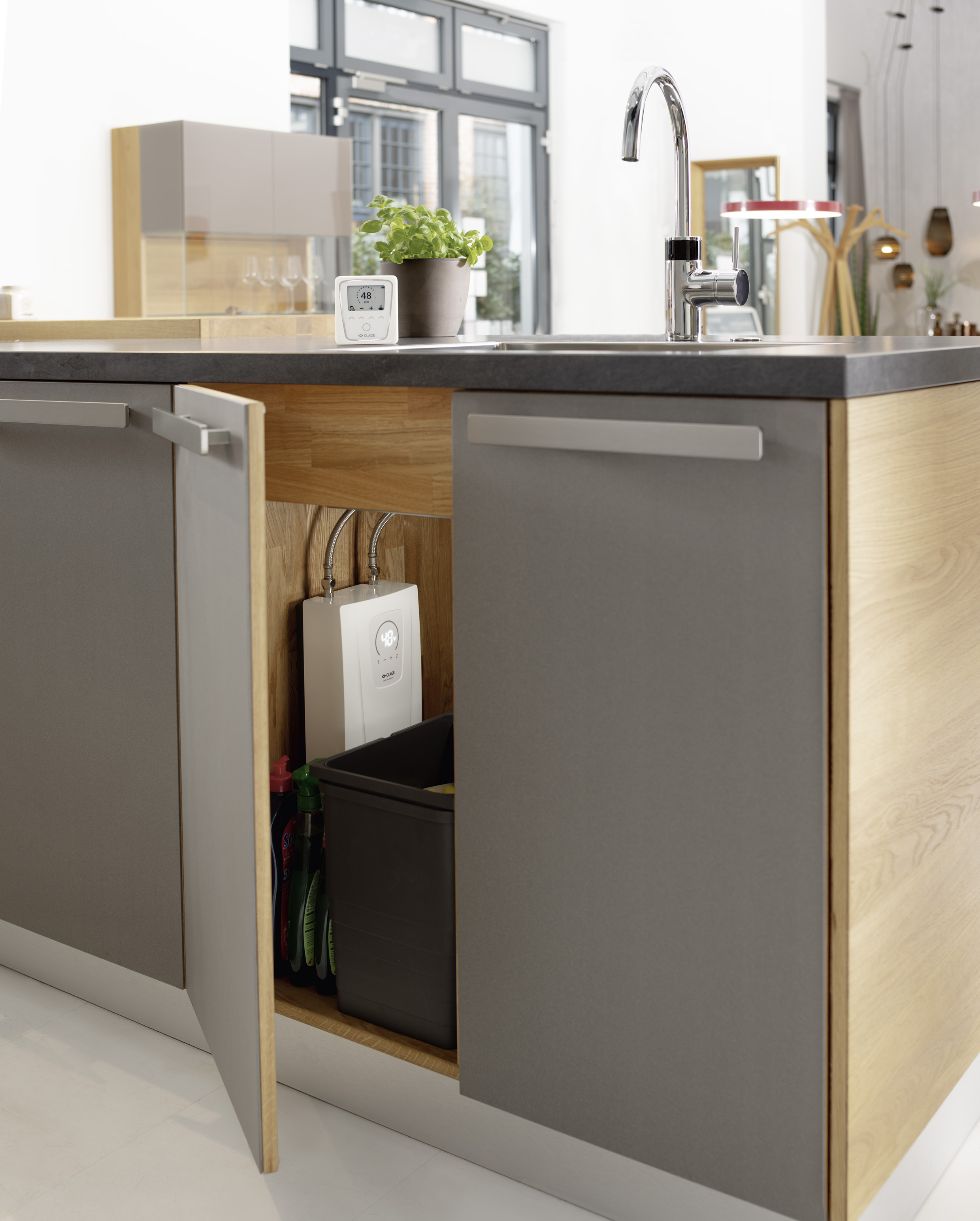

  1. Diskbänk

    Diskbänk

  2. Tvättställ

    Tvättställ

  3. Dubbelhandfat

    Dubbelhandfat

Exakt varm vatten bekvämlighet.

CEX-Us elektroniska inställningsfunktion garanterar en energieffektiv varmvattenförsörjning. Vattnet värms direkt till den förinställda temperaturen medan den strömmar genom enheten. Temperaturen väljs genom att trycka på en av knapparna på LED-panelen, med fabriksinställningar programmerade till 35 °C och 48 °C.

Awards E-kompakt genomströmningsvärmare CEX-U

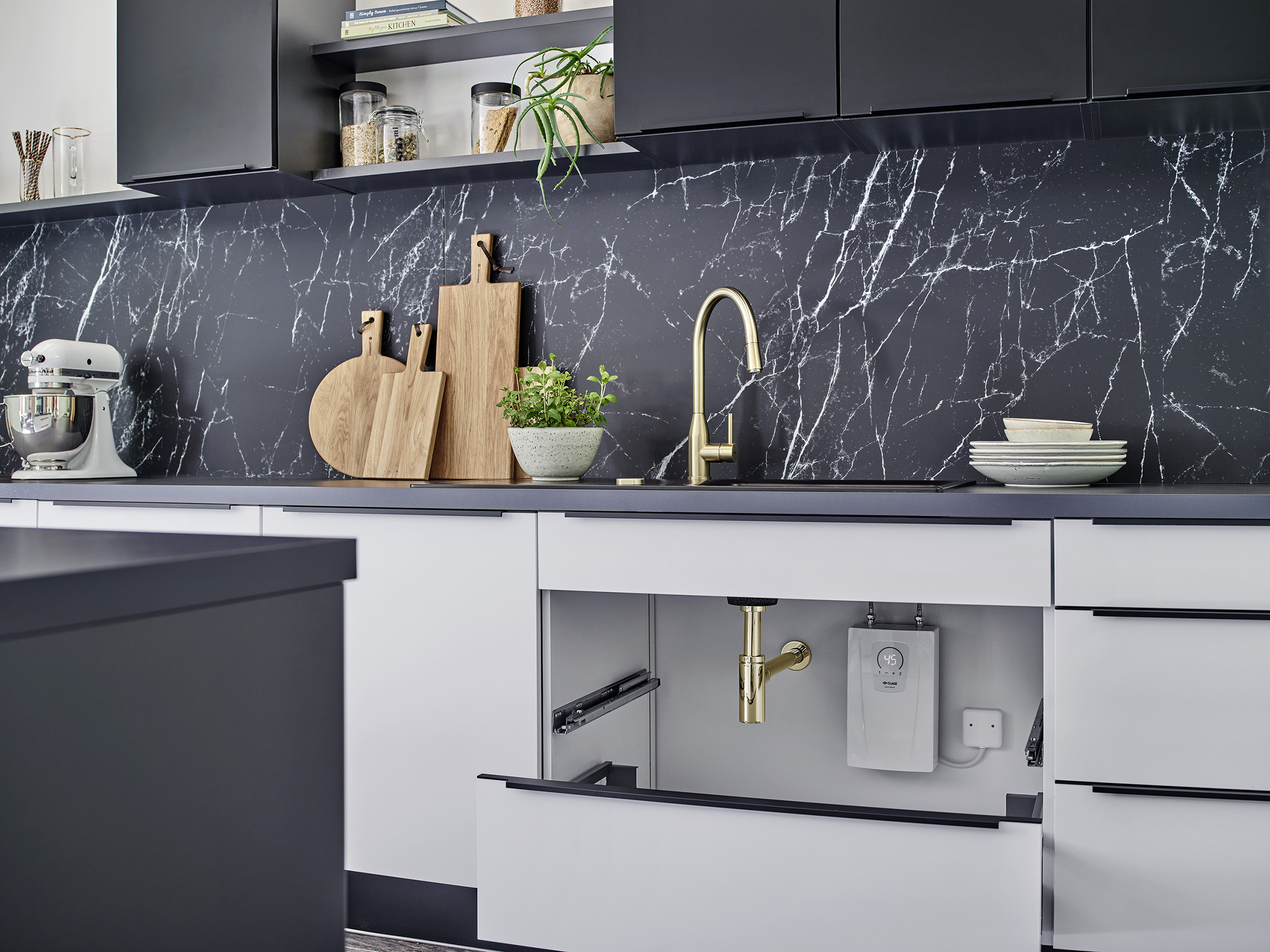

  • Elektroniskt styrd genomströmningsvärmare med kompakt design för installation under diskbänken (RSK nr. 6949097)
  • Tryckknappsoperation med LED-indikator för exakt temperaturinställning mellan 20 °C och 60 °C
  • In the comfort zone between 35 °C and 43 °C, the temperature can be set in 0.5 degree increments
  • Två programmeringsknappar för individuellt förinställda temperaturer, valfri temperaturbegränsning samt funktionsindikatorer
  • Det är inte längre nödvändigt att tillsätta kallt vatten
  • Enkel installation under diskbänken underlättas av små dimensioner och externa ⅜" vattenanslutningar för oventilerad och ventilerad installation
  • Med strömkabel för permanent elektrisk anslutning
  • Exakta temperaturer med TWIN TEMPERATURE-kontroll TTC® upp till apparatens kapacitet
  • Med multipelströmssystemet MPS® ställs det maximala effektvärdet vid installationstillfället
  • Fjärrkontrollmodul finns som tillbehör: FX trådlös fjärrkontroll
  • Mått (höjd × bredd × djup): 29,4 × 17,7 × 10,8 cm

Tekniska data

>

Data. Värden. Fakta.

















E-kompakt genomströmningsvärmare CEX-U
Diskbänk Tvättställ Dubbelhandfat
CEX-U
Artikelnummer
Nominellt effektvärde 1) (varierbart justerbar på grund av MPS) vid 400 V [kW]
Maximalt tillåtet tryck [MPa (bar)]
Vattenanslutningar (gängade anslutningar)
Varmvattenutgång vid & Delta; t = 33 K 2) [l / min]
Switch-on volymflöde [l/min]
Maximal flödeshastighet 3) [l/min]
Matningsspänning [3~ / PE 400 V AC] permanent anslutning
Nominell ström vid 400 V [A]
Erforderlig kabeldiameter [mm²]
Maximal inloppstemperatur [°C]
Förberedd för solfångare 4)
Skyddsklass
Specifik vattenbeständighet vid 15 °C [Ωcm] ≥
Vikt fylld med vatten [kg], ca.
2400-26413
11,0 13,5
1 (10) 1 (10)
G ⅜" G ⅜"
4,8 5,8
2 2
5 5
16 20
1,5 2,5
60 60
IP 24 IP 24
1000 1000
2,7 2,7

1) Den valda effekten bestämmer värdena på nominell ström, kabeldiameter och varmvattenutgång

2) Temperaturökning t.ex. från 12° C till 45° C (blandat vatten vid flödeshastighet> 5 l / min)

3) Begränsad flödesmängd för optimal temperaturökning

4) Lämplig för återuppvärmning

Nedladdningar

>

Medietyp Titel Datum Storlek

Produktinformationsblad

CEX-U-PI-en.pdf

22.12.2021

> ladda ned
Produktinformationsblad CEX-U-PI-en.pdf 22.12.2021 1,3 MB
> ladda ned

Drift- och installationsmanual

CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf

11.04.2022

> ladda ned
Drift- och installationsmanual CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 11.04.2022 6,9 MB
> ladda ned
  Äldre versioner>
 Drift- och installationsmanualCX3-CEX-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-04-2021.pdf> ladda ned> ladda ned
  Andra versioner på begäran

Image-only instructions

CX3-400V-Bilderanleitung-Untertisch.pdf

15.09.2021

> ladda ned
Image-only instructions CX3-400V-Bilderanleitung-Untertisch.pdf 15.09.2021 883 kB
> ladda ned

Säkerhetsinstruktioner

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> ladda ned
Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 483 kB
> ladda ned

Energimärkning

CEX-U-Energielabel.pdf

13.02.2017

> ladda ned
Energimärkning CEX-U-Energielabel.pdf 13.02.2017 220 kB
> ladda ned

CE-överensstämmelse

CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf

05.11.2021

> ladda ned
CE-överensstämmelse CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf 05.11.2021 752 kB
> ladda ned

Produktbild


23.12.2021

> ladda ned

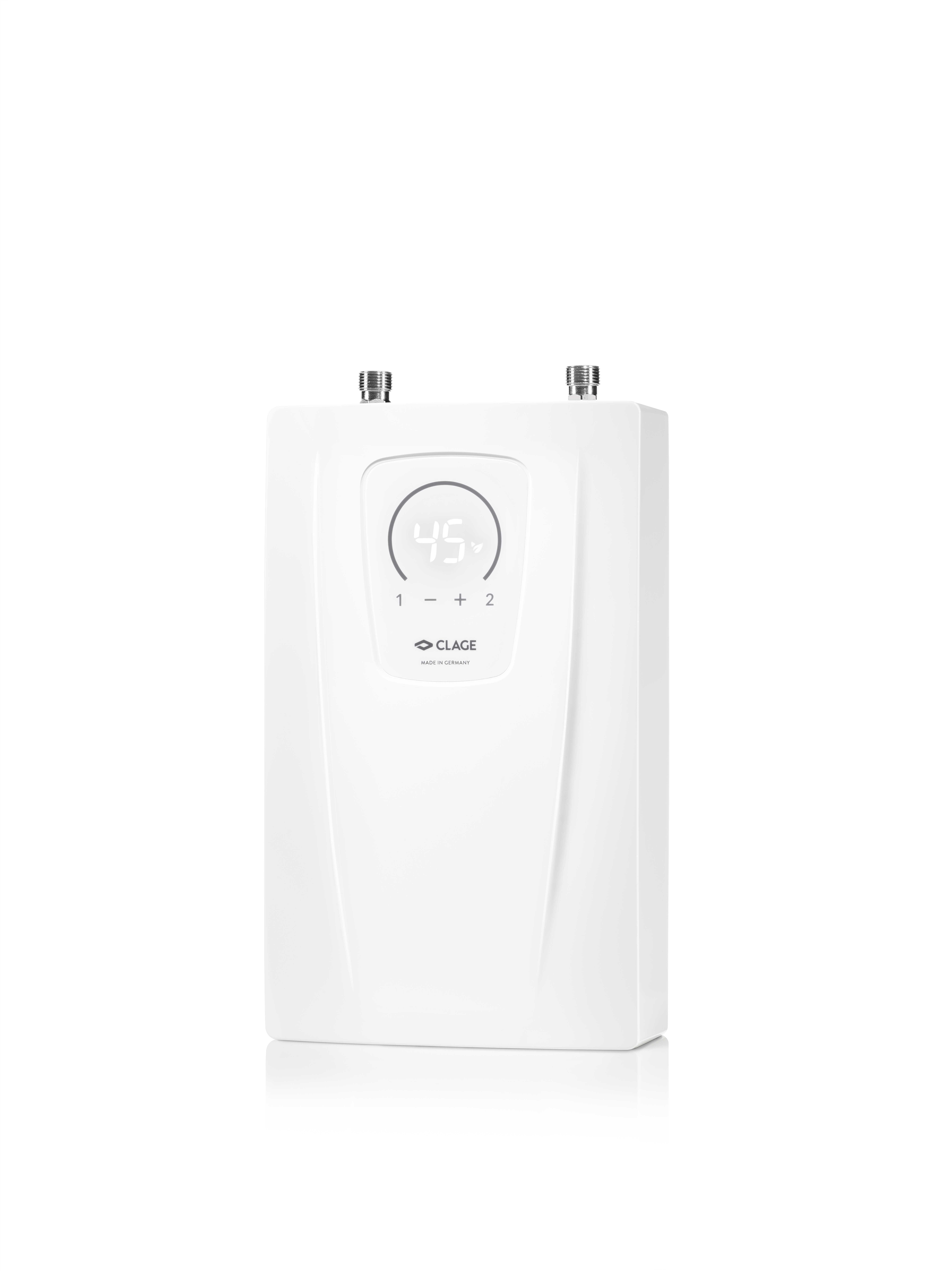

Produktbild CEX-U-CX3-45Grad-Produktfoto-rechts.jpg 23.12.2021 414 kB
> ladda ned

Produktbild


23.12.2021

> ladda ned

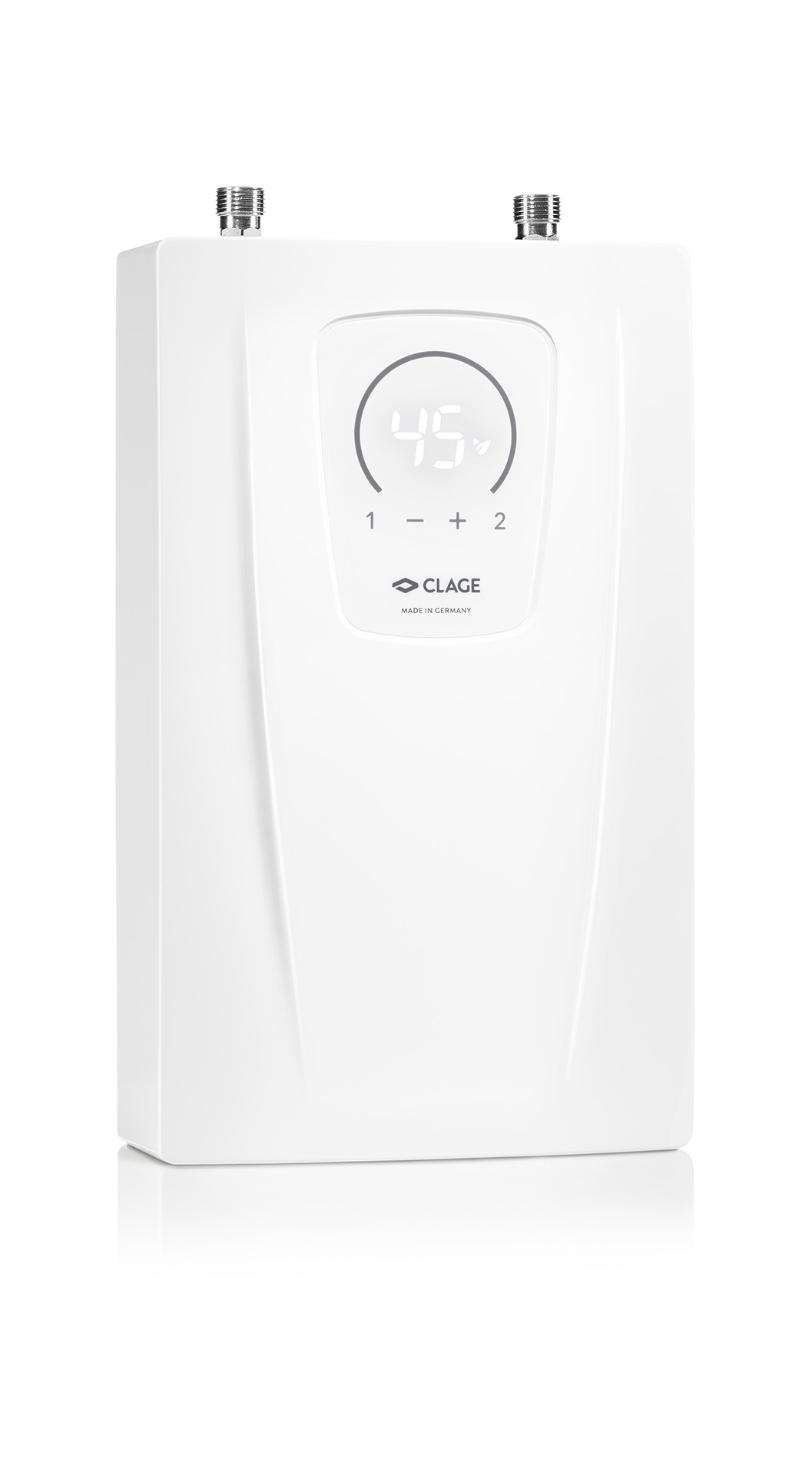

Produktbild CEX-U-CX3-45Grad-Produktfoto-links.jpg 23.12.2021 74 kB
> ladda ned

Produktbild


23.12.2021

> ladda ned

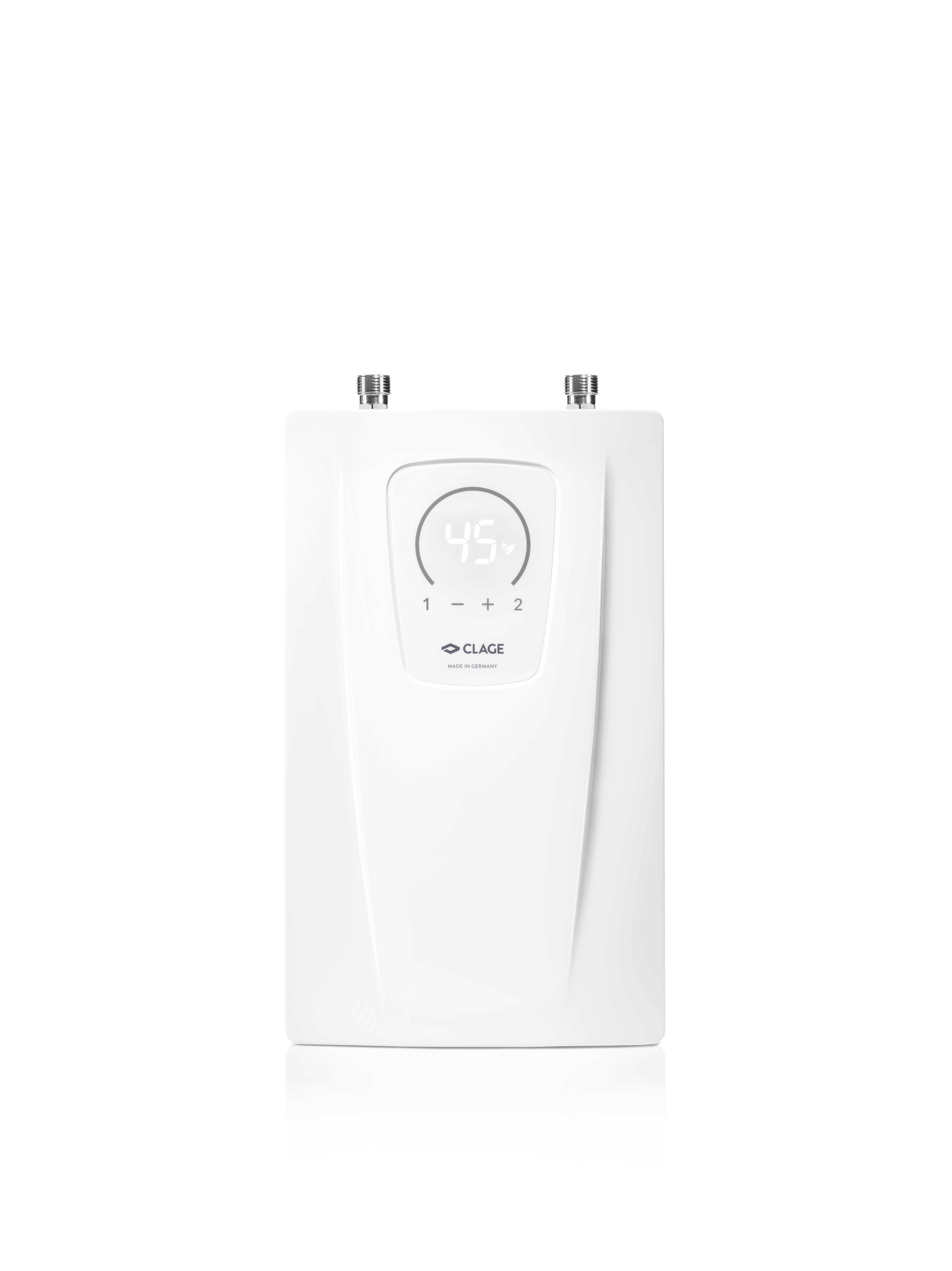

Produktbild CEX-U-CX3-45Grad-Produktfoto-frontal.jpg 23.12.2021 417 kB
> ladda ned

BIM

CX3-CEX-U_BIM.rfa

11.05.2022

> ladda ned
BIM CX3-CEX-U_BIM.rfa 11.05.2022 760 kB
> ladda ned

BIM

CX3-CEX-U_BIM.ifc

11.05.2022

> ladda ned
BIM CX3-CEX-U_BIM.ifc 11.05.2022 2,0 MB
> ladda ned

Tillbehör

>

FVS

FVS (inkluderad)

Flexibel anslutningsslang ⅜ tums låsmutter × ⅜ tums låsmutter, längd 50 cm

FVS: Artikelnummer 89620

T-stycke

T-stycke (inkluderad)

Speciell T-anslutning ⅜ tum kappmutter × ⅜ tum vinkelventil 10 mm

T-stycke: Artikelnummer 89610

CSP 6

CSP 6 (extra tillbehör)

Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6 (< 3,5 l/min).

CSP 6: Artikelnummer 0010-00461

CSP 6a

CSP 6a (extra tillbehör)

Flödesbegränsare med kromtappadapter M 24a (lämplig för kranar med invändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).

CSP 6a: Artikelnummer 0010-0047

CSP 6i

CSP 6i (extra tillbehör)

Flödesbegränsare med kromtappadapter M 22i (lämplig för kranar med utvändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).

CSP 6i: Artikelnummer 0010-0046

EAK

EAK (extra tillbehör)

Engreppsblandare med sidovred och svängpip 20 cm

EAK: Artikelnummer 1100-04430

EKE

EKE (extra tillbehör)

Automatisk engreppshandtag för diskbänk med sidohandtag och sensorelektronik, temperaturen kan ställas in kontinuerligt via sidohandtaget, aktiverbar hygienspolning (automatisk spolning var 12:e eller 24:e timme), justerbar tid för vattenuppföljning, svängbart röruttag 21 cm, med två flexibla slangar ⅜ tum. Tillbehör BBW eller SNG krävs för strömförsörjning.

EKE: Artikelnummer 1100-04235

BBW

BBW (extra tillbehör)

Tillbehör för sensorarmatur för energiförsörjning: Vattentät batterilåda inklusive batteri 6 V litium CRP 2. Kabellängd ca 10 cm, Ø 6 cm

BBW: Artikelnummer 89516

SNG

SNG (extra tillbehör)

Tillbehör till givarbeslag EKE för strömförsörjning med nätaggregat 1~ / N / PE 230 V AC / 6 V DC. Kabellängd ca. 70 cm

SNG: Artikelnummer 89484

EWT

EWT (extra tillbehör)

Engreppsblandare för trycklös installation med nickel- och blyfri vattenledningar, EASY FIX-monteringssystem och dräneringsavloppsventil, tapp 11,2 cm, höjd × bredd: 15,1 × 17,5 cm

EWT: Artikelnummer 1100-04420

EWT-C

EWT-C (extra tillbehör)

Engreppsblandare med kort utlopp med nickel- och blyfri vattenledningar, EASY FIX-monteringssystem och dräneringsavloppsventil, tapp 11,2 cm, höjd × bredd: 15,1 × 17,5 cm

EWT-C: Artikelnummer 1100-04421

FXS 3 (C) radiofjärrkontroll

FXS 3 (C) radiofjärrkontroll (extra tillbehör)

- ENDAST FÖR ENHETER FRÅN TILLVERKNINGSÅRET 2022 - FX 3 radiofjärrkontroll plus FXE 3 (C) Bluetooth-radioadapter i en uppsättning för installation i varmvattenberedaren. Förutom att manövrera apparaten gör radiofjärrkontrollen det möjligt att bekvämt ställa in temperaturen på genomströmningsvärmaren på ett avstånd av ca 10 meter i byggnaden. Säker Bluetooth-radioöverföring, steglös temperaturval via två knappar, två knappar för fasta värden och en LCD-display, magnetiskt väggfäste och batterier (ingår). IP 20. Mått (H × B × D): 5,8 × 12,5 × 1,9 cm.

FXS 3 (C) radiofjärrkontroll: Artikelnummer 3200-34027

FXE 3 (C) Förlängning

FXE 3 (C) Förlängning (extra tillbehör)

- ENDAST FÖR ENHETER FRÅN TILLVERKNINGSÅRET 2022 - Bluetooth-radioadapter för installation i varmvattenberedaren för att ansluta den elektriska varmvattenberedaren till smarttelefonen/surfplattan via appen "Smart Control" eller en CLAGE-fjärrkontroll. Denna förlängning krävs om enheterna ännu inte är utrustade med en FX 3-fjärrkontroll.

FXE 3 (C) Förlängning: Artikelnummer 3200-34026

FXS Next (C)

FXS Next (C) (extra tillbehör)

Bluetooth-fjärrkontroll för elektroniska varmvattenberedare, temperaturval och inställningar via sensortangenter i en intuitiv menynavigering, med e-pappersdisplay, Bluetooth-anslutning för säker dataöverföring mellan radiofjärrkontrollen och varmvattenberedaren, radioadapter FXE 3 för installation i varmvattenberedaren (C-serien) som ingår i leveransen av FXS Next, batterier och magnetiskt väggfäste ingår i leveransen.

FXS Next (C): Artikelnummer 3200-34024

LAB

LAB (extra tillbehör)

Övervakningsmodul (elinstallationssats) med förinstallerade kablar, kontaktor och övervakningsrelä, för gemensam anslutning av en ≤ 13,5 kW genomströmningsvärmare och en elektromekanisk spis i en utloppslåda för kokplint, om inget separat uttag är tillgängligt för genomströmningsvärmaren. IP 55. Mått (H × W × D): 18 × 13 × 8 cm

LAB: Artikelnummer 82260

Intressanta funktioner.

  1. Förberedd för Smart Control

    Förberedd för Smart Control

  2. Fjärrkontroll (tillbehör)

    Fjärrkontroll (tillbehör)

  3. Förberedd för solvärmeanläggning

    Förberedd för solvärmeanläggning

Liknande produkter:

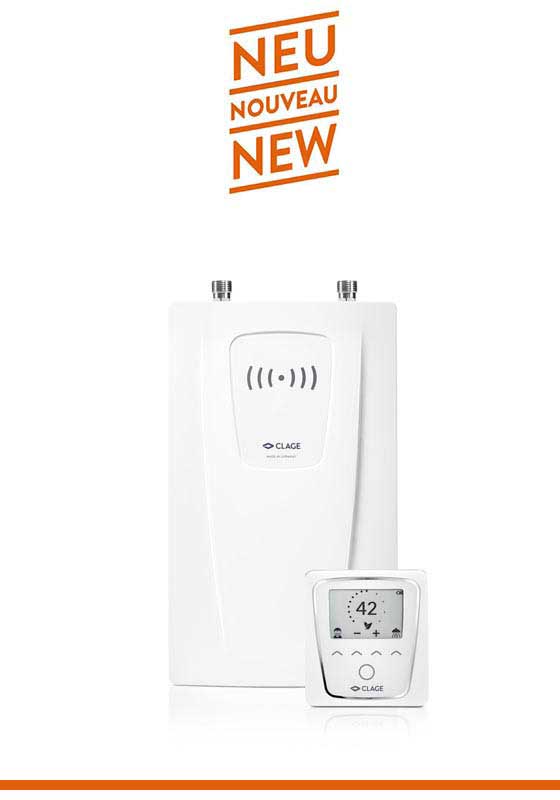

E-kompakt genomströmningsvärmare CFX-U
CFX-U: 11/13,5 kW, 400 V

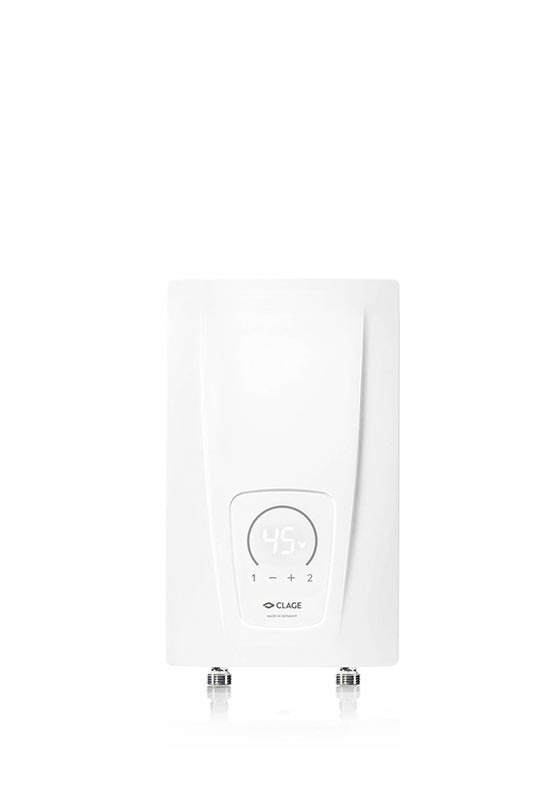

Kompakt genomströmningsvärmare CEX
