E-komfort genomströmningsvärmare
DEX Next
![E-komfort genomströmningsvärmare DEX Next](/images/Produkter/komfort-genomstroemningsvaermare/CLAGE-komfort-genomstroemningsvaermare-DEX-Next+9778d5d219c5080b9a6a17bef029331c_head.png)
Energieffektivitetsklass A
(Skala: A+ till F)
- DEX Next: 18/21/24/27 kW, 400 V

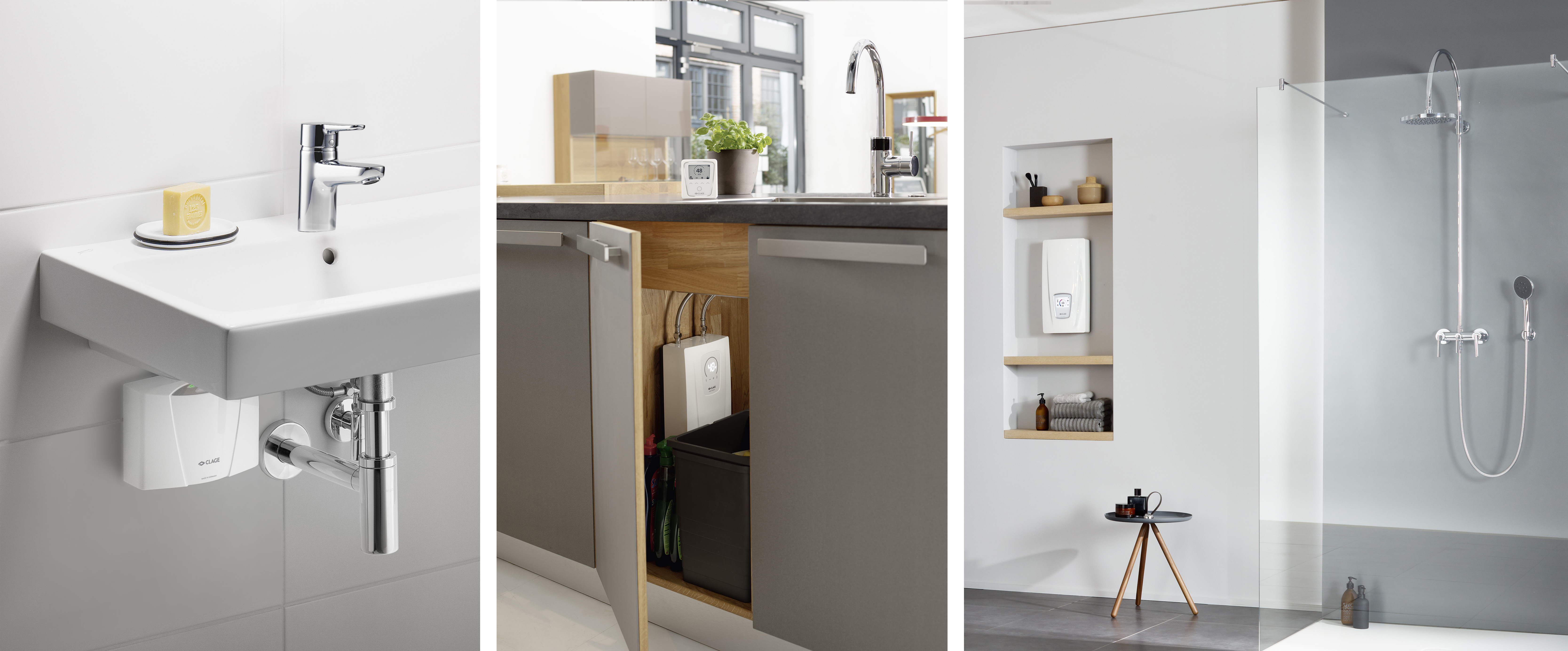

Här används DEX Next.
-
Handfat
-
Dusch
-
Badkar
-
Diskbänk
Nästa generation.
Den nya DEX Next är bekväm, ekonomisk och pålitlig. Särskilt imponerande är den kontrastrika e-pappersdisplayen bakom den högkvalitativa glasskyddet av äkta glas.
![Awards E-komfort genomströmningsvärmare DEX Next](/images/Produkter/komfort-genomstroemningsvaermare/CLAGE-komfort-genomstroemningsvaermare-DEX-Next+9778d5d219c5080b9a6a17bef029331c_awards.png)
- Elektroniskt styrd komfortgenomströmningsvärmare med display i äkta glas och sensorknappar för hög användarvänlighet.
- Multiple Power System MPS bestämmer den maximala effektförbrukningen under installationen: 18, 21, 24 eller 27 kW.
- TWIN TEMPERATURE Control TTC för temperaturprecision på grader mellan 20 °C och 60 °C upp till prestandagränsen.
- I komfortzonen mellan 35 °C och 43 °C kan temperaturen ställas in i steg om 0,5 grader.
- För vattenbesparande kranar lämplig på grund av särskilt låg startvattenmängd från 1,5 l/min tack vare innovativ vattenflödesteknik.
- Praktiskt taget lufttätt värmesystem tack vare innovativ placering av värmekanalerna.
- Det nakna trådvärmesystemet IES ger en längre livslängd, mindre förkalkning och är effektivt och lätt att underhålla.
- Elektroniskt säkerhetssystem med upptäckt av luftbubblor, temperatur- och tryckavstängning.
- Modul för radiofjärrkontroll som tillbehör.
- Mått (höjd × bredd × djup): 46,8 × 23,9 × 9,6 cm
![](/assets/gfx/productgalery/b83aac23b9528732c23cc7352950e880.jpg)
![](/assets/gfx/productgalery/cd00692c3bfe59267d5ecfac5310286c.jpg)
![](/assets/gfx/productgalery/6faa8040da20ef399b63a72d0e4ab575.jpg)
Tekniska data
>
Data. Värden. Fakta.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
1) Den valda effekten bestämmer värdena på nominell ström, kabeldiameter och varmvattenutgång
2) Äve godkänd för trycklös drift
3) Temperaturökning t.ex. från 12° C till 40° C, blandat vatten
4) Begränsad flödesmängd för optimal temperaturökning
5) Alternativt kan den anslutas till 380 V
6) Lämplig för återuppvärmning
Nedladdningar
>
Medietyp | Titel | Datum | Storlek | |
---|---|---|---|---|
![]() Produktinformationsblad DEX-Next-PI-en.pdf 20.07.2023 > ladda ned |
Produktinformationsblad | DEX-Next-PI-en.pdf | 20.07.2023 |
543 kB > ladda ned |
![]() Image-only instructions DX3-400V-BiA-mit-DMB.pdf 14.12.2021 > ladda ned |
Image-only instructions | DX3-400V-BiA-mit-DMB.pdf | 14.12.2021 |
2,0 MB > ladda ned |
Äldre versioner> | ||||
Image-only instructions | DX3-400V-BiA-mit-DMB-03-2020.pdf> ladda ned | > ladda ned | ||
Andra versioner på begäran | ||||
![]() Installationstillbehör DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 > ladda ned |
Installationstillbehör | DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf | 13.11.2018 |
370 kB > ladda ned |
![]() Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > ladda ned |
Säkerhetsinstruktioner | Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf | 03.11.2023 |
371 kB > ladda ned |
![]() Energimärkning DEX-Next-Energielabel.pdf 28.03.2023 > ladda ned |
Energimärkning | DEX-Next-Energielabel.pdf | 28.03.2023 |
230 kB > ladda ned |
![]() CE-överensstämmelse CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf 05.11.2021 > ladda ned |
CE-överensstämmelse | CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2021-10.pdf | 05.11.2021 |
1,3 MB > ladda ned |
![]() Produktbild DEX-Next.png 07.01.2020 > ladda ned |
Produktbild | DEX-Next.png | 07.01.2020 |
1,5 MB > ladda ned |
![]() Produktbild DEX-Next-highres.jpg 07.01.2020 > ladda ned |
Produktbild | DEX-Next-highres.jpg | 07.01.2020 |
1,2 MB > ladda ned |
![]() Produktbild DEX-Next-Produktfoto.jpg 22.12.2020 > ladda ned |
Produktbild | DEX-Next-Produktfoto.jpg | 22.12.2020 |
676 kB > ladda ned |
![]() Detaljerad översikt DEX-Next-Display.jpg 21.02.2019 > ladda ned |
Detaljerad översikt | DEX-Next-Display.jpg | 21.02.2019 |
57 kB > ladda ned |
![]() BIM DX3-DEX-001-BIM.ifc 27.06.2019 > ladda ned |
BIM | DX3-DEX-001-BIM.ifc | 27.06.2019 |
7,3 MB > ladda ned |
![]() BIM DX3-DEX-001-BIM.rfa 27.06.2019 > ladda ned |
BIM | DX3-DEX-001-BIM.rfa | 27.06.2019 |
2,7 MB > ladda ned |
![]() BIM DX3-DEX-001-BIM.rfa.zip 17.11.2020 > ladda ned |
BIM | DX3-DEX-001-BIM.rfa.zip | 17.11.2020 |
2,6 MB > ladda ned |
![]() Datanorm Datanorm.zip 03.06.2024 > ladda ned |
Datanorm | Datanorm.zip | 03.06.2024 |
40 kB > ladda ned |
![]() GAEB GAEB.zip 03.06.2024 > ladda ned |
GAEB | GAEB.zip | 03.06.2024 |
725 kB > ladda ned |
Tillbehör
>
![FX 3](/assets/gfx/accessories/ec8956637a99787bd197eacd77acce5e.png)
FX 3 (extra tillbehör)
Ytterligare fjärrkontroll för lämplig temperaturjustering av genomströmningsvärmare på ett avstånd på ca. 10 meter i byggnaden. Säker, Bluetooth®-trådlös överföring, steglöst temperaturval med två tangenter, två fasta värdeknappar och en LCD-skärm, magnetfäste och batterier (medföljer). IP 20. Mått (H × W × D): 5,8 × 12,5 × 1,9 cm
FX 3: Artikelnummer 3200-34021
![FXS 3 (D, M)](/assets/gfx/accessories/65b9eea6e1cc6bb9f0cd2a47751a186f.png)
FXS 3 (D, M) (extra tillbehör)
FX 3 Radio fjärrkontroll plus Bluetooth ® radioadapter FXE i en förpackning för installation i genomströmningsvärmare. Utöver funktionen på enheten möjliggör radiostyrningen bekväm temperaturjustering av genomströmningsvärmaren över ett avstånd på ca. 10 meter i byggnaden. Säker Bluetooth trådlös överföring, steglöst temperaturval med två tangenter, två fasta värdeknappar och en LCD-skärm, magnetfäste och batterier (medföljer). IP 20. Mått (H × B × T): 5,8 × 12,5 × 1,9 cm
FXS 3 (D, M): Artikelnummer 3200-34020
![FXE 3 (D, M)](/assets/gfx/accessories/c9e1074f5b3f9fc8ea15d152add07294.png)
FXE 3 (D, M) (extra tillbehör)
Bluetooth ® -adaptern för installation i genomströmningsvärmare för att ansluta den elektriska genomströmningsvärmare till Smartphone / Platta eller CLAGE fjärrkontroll. Denna förlängning krävs om enheterna ännu inte är utrustade med en FX 3-radiostyrning.
FXE 3 (D, M): Artikelnummer 3200-34022
![FXS Next (D)](/assets/gfx/accessories/bd4c9ab730f5513206b999ec0d90d1fb.png)
FXS Next (D) (extra tillbehör)
Bluetooth-fjärrkontroll för elektroniska varmvattenberedare, temperaturval och inställningar via sensortangenter i en intuitiv menynavigering, med e-pappersdisplay, Bluetooth-anslutning för säker dataöverföring mellan radiofjärrkontrollen och varmvattenberedaren, radioadapter FXE 3 för installation i varmvattenberedaren (D-serien) som ingår i leveransen av FXS Next, batterier och magnetiskt väggfäste ingår i leveransen.
FXS Next (D): Artikelnummer 3200-34025
![RDX 3](/assets/gfx/accessories/6974ce5ac660610b44d9b9fed0ff9548.png)
RDX 3 (extra tillbehör)
Om det behövs, finns universalmonteringsramen RDX 3 som tillbehör, med vilken den elektriska anslutningen kan göras när som helst bakom enheten. IP-skyddsklassen för enheten med RDX 3 är IP24. Med elektriska ledningar och rörförlängningar. För svåra installationsförhållanden, t.ex. utbyte av flödesvärmare med olika anslutningar. Kompenserar för kakelprojektioner eller väggojämnheter. Installation endast av en specialist.
RDX 3: Artikelnummer 3200-36100
![UDX](/assets/gfx/accessories/d9d4f495e875a2e075a1a4a6e1b9770f.png)
UDX (extra tillbehör)
Rörmontering för underskänkinstallation med vattenanslutningar, toppmonterad G ⅜ tum (grundmonteringssats RDX krävs).
UDX: Artikelnummer 3200-34110
![VDX](/assets/gfx/accessories/67c6a1e7ce56d3d6fa748ab6d9af3fd7.png)
VDX (extra tillbehör)
Rörmontering för offsetinstallation eller reverserade vattenanslutningar vid utbyte av gasvattenberedare (grundläggande monteringssats RDX krävs).
VDX: Artikelnummer 3200-34120
Interessanta funktioner.
-
Smart Control kapabel (tillval)
-
Bluetooth fjärrkontroll (tillval)
-
Förberedd för solvärmeanläggning
