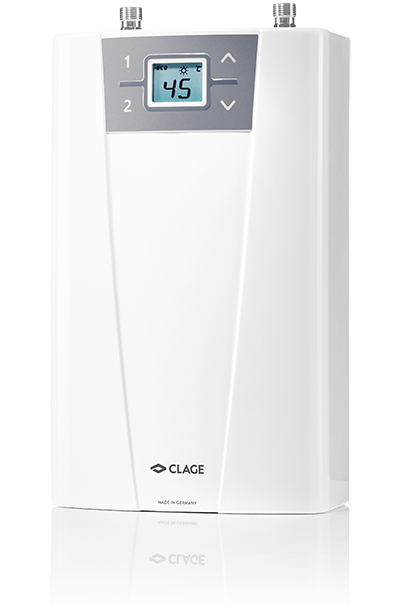

E-kompakt genomströmningsvärmare
CEX-U
![E-kompakt genomströmningsvärmare CEX-U](/images/Produkter/kompakt-genomstroemningsvaermare/CLAGE-kompakt-genomstroemningsvaermare-CEX-U+b3e3e393c77e35a4a3f3cbd1e429b5dc_head.png)
Energieffektivitetsklass A
(Skala: A+ till F)
- CEX-U: 11/13,5 kW, 400 V
Här används CEX-U.
-
Diskbänk
-
Tvättställ
-
Dubbelhandfat
Exakt varm vatten
bekvämlighet .
CEX-Us elektroniska inställningsfunktion garanterar en energieffektiv varmvattenförsörjning. Vattnet värms direkt till den förinställda temperaturen medan den strömmar genom enheten. Temperaturen väljs genom att trycka på en av knapparna på LED-panelen, med fabriksinställningar programmerade till 35 °C och 48 °C.
![Awards E-kompakt genomströmningsvärmare CEX-U](/images/Produkter/kompakt-genomstroemningsvaermare/CLAGE-kompakt-genomstroemningsvaermare-CEX-U+b3e3e393c77e35a4a3f3cbd1e429b5dc_awards.png)
- Elektroniskt styrd genomströmningsvärmare med kompakt design för installation under diskbänken (RSK nr. 6949097)
- Tryckknappsoperation med LED-indikator för exakt temperaturinställning mellan 20 °C och 60 °C
- In the comfort zone between 35 °C and 43 °C, the temperature can be set in 0.5 degree increments
- Två programmeringsknappar för individuellt förinställda temperaturer, valfri temperaturbegränsning samt funktionsindikatorer
- Det är inte längre nödvändigt att tillsätta kallt vatten

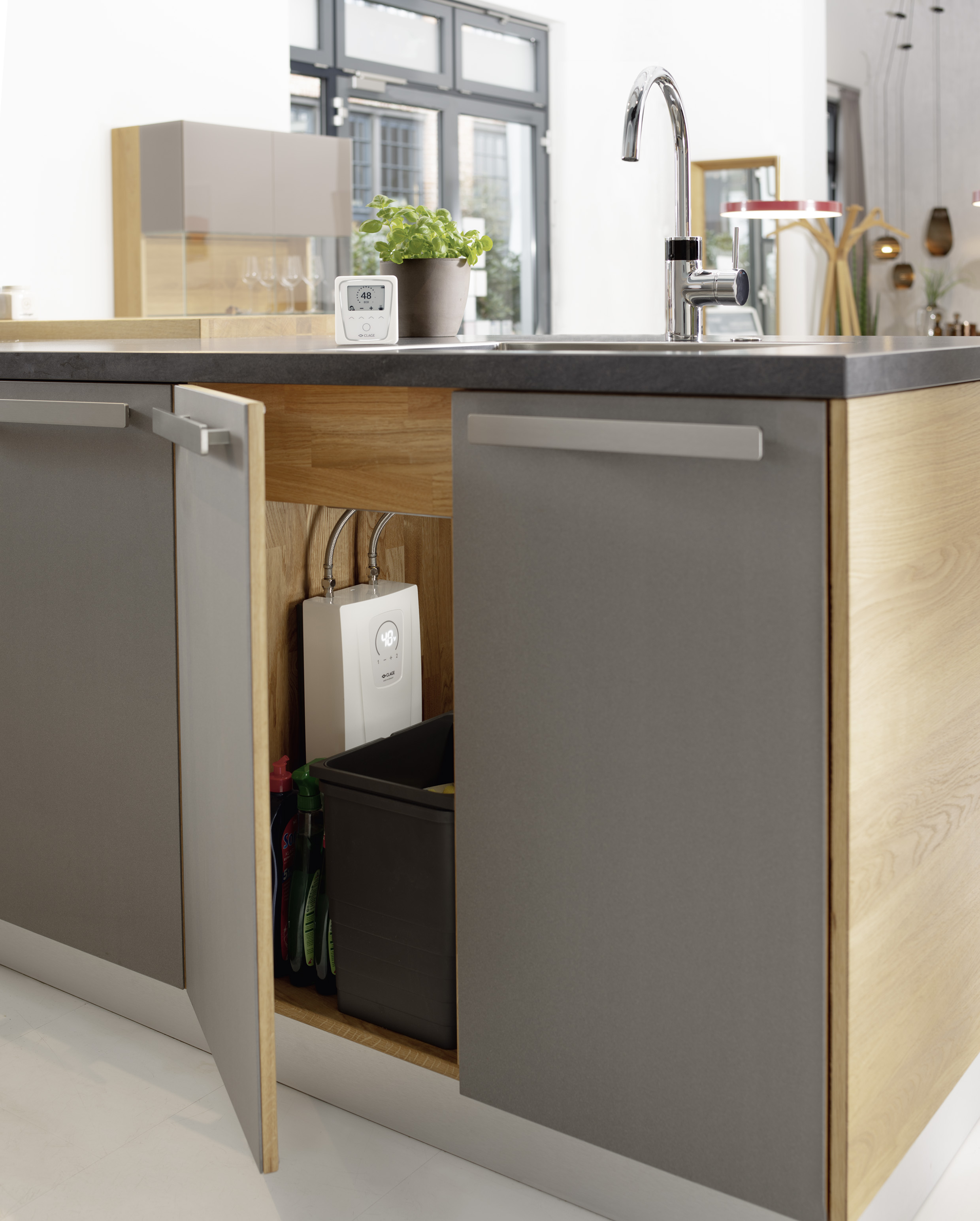

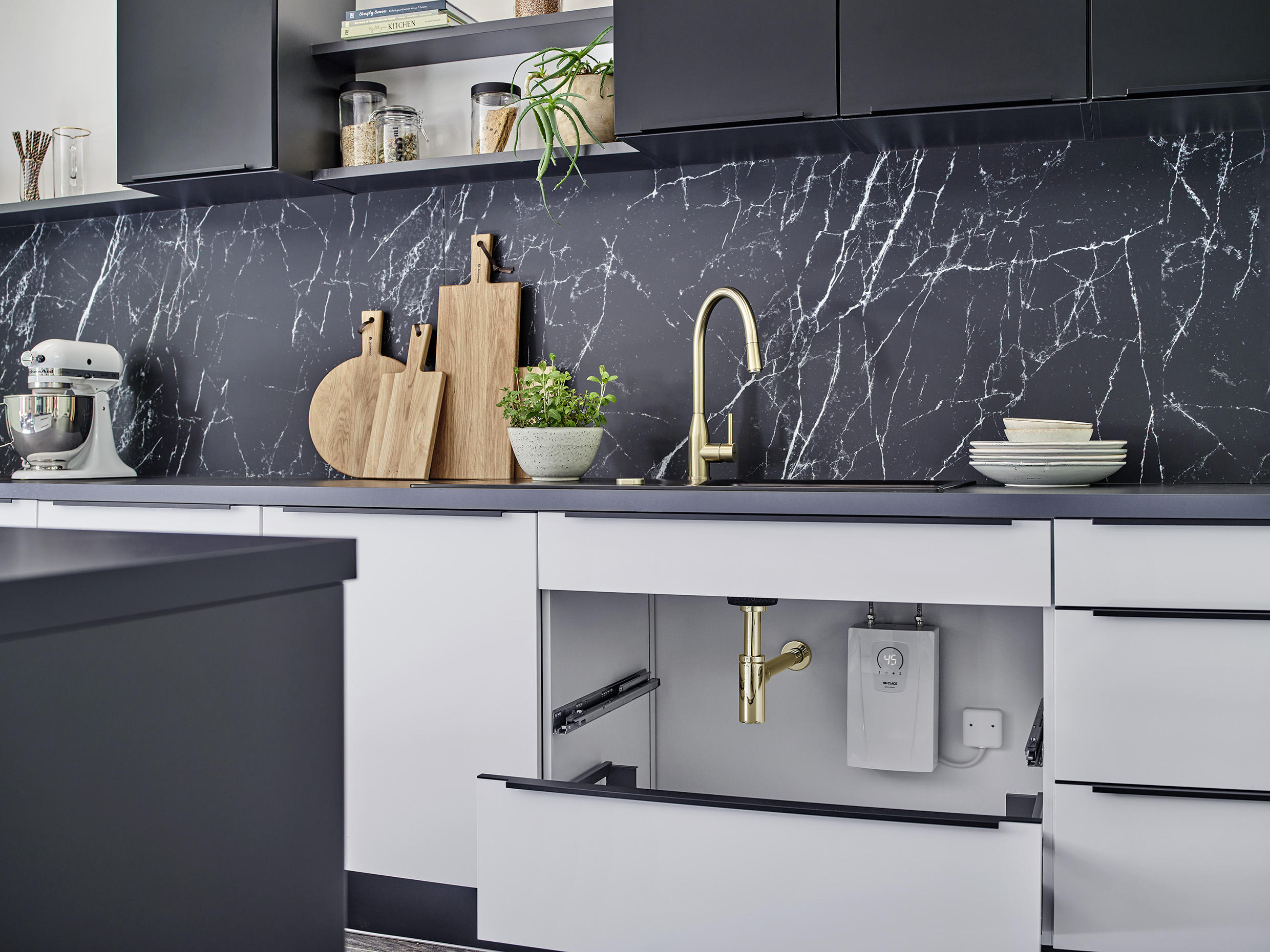

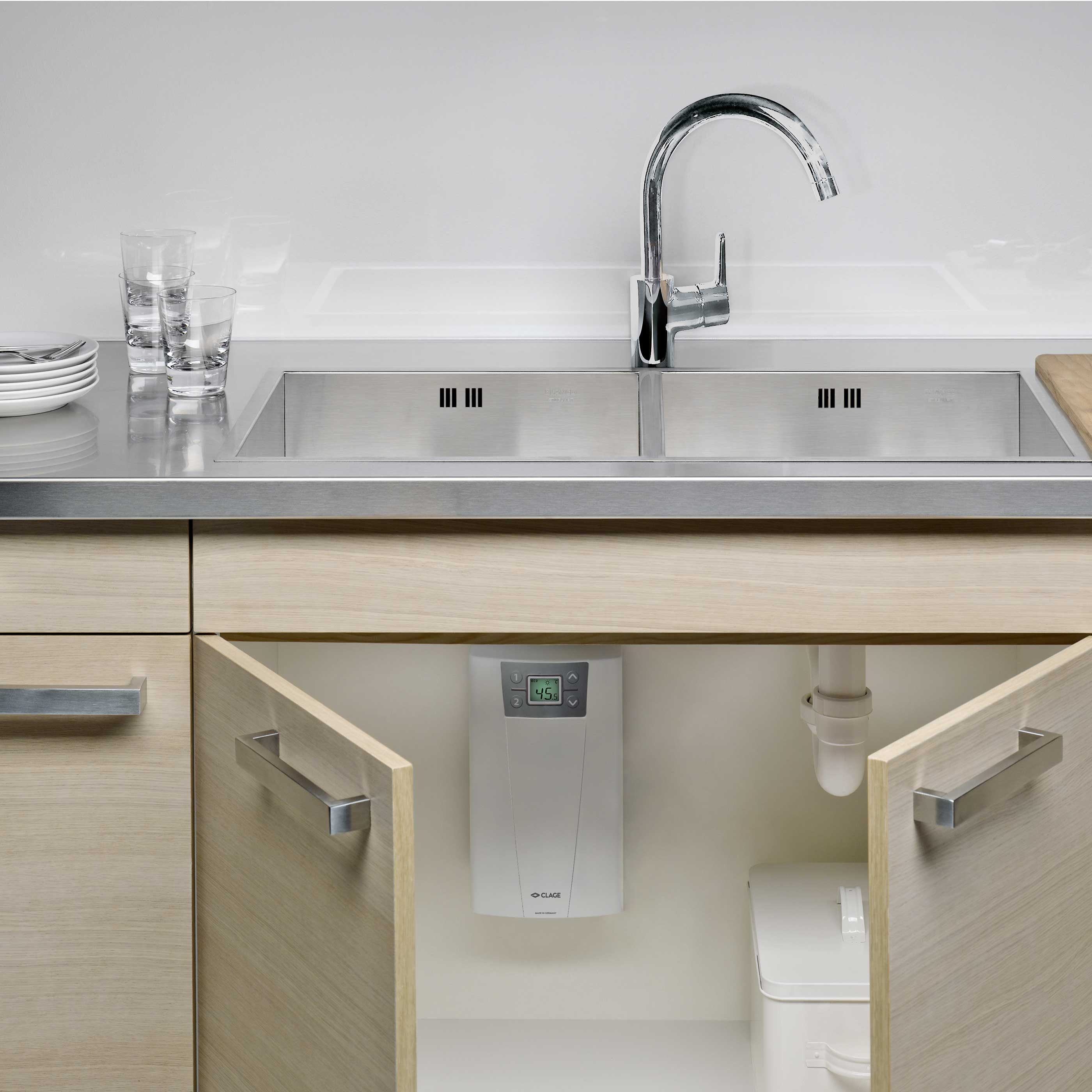

- Enkel installation under diskbänken underlättas av små dimensioner och externa ⅜" vattenanslutningar för oventilerad och ventilerad installation
- Med strömkabel för permanent elektrisk anslutning
- Exakta temperaturer med TWIN TEMPERATURE-kontroll TTC® upp till apparatens kapacitet
- Med multipelströmssystemet MPS® ställs det maximala effektvärdet vid installationstillfället
- Fjärrkontrollmodul finns som tillbehör: FX trådlös fjärrkontroll
- Mått (höjd × bredd × djup): 29,4 × 17,7 × 10,8 cm
Tekniska data
>
Data. Värden. Fakta.
|
||||||||||||||||||||||||||||||||||||||||||||||
|
|
1) Den valda effekten bestämmer värdena på nominell ström, kabeldiameter och varmvattenutgång
2) Temperaturökning t.ex. från 12° C till 45° C (blandat vatten vid flödeshastighet> 5 l / min)
3) Begränsad flödesmängd för optimal temperaturökning
4) Lämplig för återuppvärmning
Nedladdningar
>
Medietyp | Titel | Datum | Storlek | |
---|---|---|---|---|
![]() Produktinformationsblad CEX-U-PI-en.pdf 22.12.2021 > ladda ned |
Produktinformationsblad | CEX-U-PI-en.pdf | 22.12.2021 |
1,3 MB > ladda ned |
![]() Drift- och installationsmanual CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 11.04.2022 > ladda ned |
Drift- och installationsmanual | CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf | 11.04.2022 |
6,9 MB > ladda ned |
Äldre versioner> | ||||
Drift- och installationsmanual | CX3-CEX-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-04-2021.pdf> ladda ned | > ladda ned | ||
Andra versioner på begäran | ||||
![]() Image-only instructions CX3-400V-Bilderanleitung-Untertisch.pdf 15.09.2021 > ladda ned |
Image-only instructions | CX3-400V-Bilderanleitung-Untertisch.pdf | 15.09.2021 |
883 kB > ladda ned |
![]() Säkerhetsinstruktioner Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > ladda ned |
Säkerhetsinstruktioner | Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf | 03.11.2023 |
371 kB > ladda ned |
![]() Energimärkning CEX-U-Energielabel.pdf 13.02.2017 > ladda ned |
Energimärkning | CEX-U-Energielabel.pdf | 13.02.2017 |
220 kB > ladda ned |
![]() CE-överensstämmelse CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf 05.11.2021 > ladda ned |
CE-överensstämmelse | CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2021-09.pdf | 05.11.2021 |
752 kB > ladda ned |
![]() Produktbild CEX-U-CX3-45Grad-Produktfoto-rechts.jpg 23.12.2021 > ladda ned |
Produktbild | CEX-U-CX3-45Grad-Produktfoto-rechts.jpg | 23.12.2021 |
414 kB > ladda ned |
![]() Produktbild CEX-U-CX3-45Grad-Produktfoto-links.jpg 23.12.2021 > ladda ned |
Produktbild | CEX-U-CX3-45Grad-Produktfoto-links.jpg | 23.12.2021 |
74 kB > ladda ned |
![]() Produktbild CEX-U-CX3-45Grad-Produktfoto-frontal.jpg 23.12.2021 > ladda ned |
Produktbild | CEX-U-CX3-45Grad-Produktfoto-frontal.jpg | 23.12.2021 |
417 kB > ladda ned |
![]() BIM CX3-CEX-U_BIM.rfa 11.05.2022 > ladda ned |
BIM | CX3-CEX-U_BIM.rfa | 11.05.2022 |
760 kB > ladda ned |
![]() BIM CX3-CEX-U_BIM.ifc 11.05.2022 > ladda ned |
BIM | CX3-CEX-U_BIM.ifc | 11.05.2022 |
2,0 MB > ladda ned |
![]() GAEB GAEB.zip 03.06.2024 > ladda ned |
GAEB | GAEB.zip | 03.06.2024 |
725 kB > ladda ned |
Tillbehör
>
![FVS](/assets/gfx/accessories/aab3238922bcc25a6f606eb525ffdc56.png)
FVS (inkluderad)
Flexibel anslutningsslang ⅜ tums låsmutter × ⅜ tums låsmutter, längd 50 cm
FVS: Artikelnummer 89620
![T-stycke](/assets/gfx/accessories/9bf31c7ff062936a96d3c8bd1f8f2ff3.png)
T-stycke (inkluderad)
Speciell T-anslutning ⅜ tum kappmutter × ⅜ tum vinkelventil 10 mm
T-stycke: Artikelnummer 89610
![CSP 6](/assets/gfx/accessories/70efdf2ec9b086079795c442636b55fb.png)
CSP 6 (extra tillbehör)
Flödesbegränsare för köks- och tvättställsblandare som passar till standarddimensionerna M 22/24. Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6 (< 3,5 l/min).
CSP 6: Artikelnummer 0010-00461
![CSP 6a](/assets/gfx/accessories/a5771bce93e200c36f7cd9dfd0e5deaa.png)
CSP 6a (extra tillbehör)
Flödesbegränsare med kromtappadapter M 24a (lämplig för kranar med invändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).
CSP 6a: Artikelnummer 0010-0047
![CSP 6i](/assets/gfx/accessories/d67d8ab4f4c10bf22aa353e27879133c.png)
CSP 6i (extra tillbehör)
Flödesbegränsare med kromtappadapter M 22i (lämplig för kranar med utvändig gänga vid utlopp). Flödesbegränsaren minskar förbrukningen av vatten och spar därmed energi hos den kompakta genomströmningsvärmaren. Den nya speciella CSP-flödesbegränsaren blandar luft i vattnet och skapar därigenom ett perfekt vattenflöde. CSP 6a (<3,5 l / min).
CSP 6i: Artikelnummer 0010-0046
![EAK](/assets/gfx/accessories/d645920e395fedad7bbbed0eca3fe2e0.png)
EAK (extra tillbehör)
Engreppsblandare med sidovred och svängpip 20 cm
EAK: Artikelnummer 1100-04430
![EKE](/assets/gfx/accessories/37a749d808e46495a8da1e5352d03cae.png)
EKE (extra tillbehör)
Automatisk engreppshandtag för diskbänk med sidohandtag och sensorelektronik, temperaturen kan ställas in kontinuerligt via sidohandtaget, aktiverbar hygienspolning (automatisk spolning var 12:e eller 24:e timme), justerbar tid för vattenuppföljning, svängbart röruttag 21 cm, med två flexibla slangar ⅜ tum. Tillbehör BBW eller SNG krävs för strömförsörjning.
EKE: Artikelnummer 1100-04235
![BBW](/assets/gfx/accessories/a8baa56554f96369ab93e4f3bb068c22.png)
BBW (extra tillbehör)
Tillbehör för sensorarmatur för energiförsörjning: Vattentät batterilåda inklusive batteri 6 V litium CRP 2. Kabellängd ca 10 cm, Ø 6 cm
BBW: Artikelnummer 89516
![SNG](/assets/gfx/accessories/903ce9225fca3e988c2af215d4e544d3.png)
SNG (extra tillbehör)
Tillbehör till givarbeslag EKE för strömförsörjning med nätaggregat 1~ / N / PE 230 V AC / 6 V DC. Kabellängd ca. 70 cm
SNG: Artikelnummer 89484
![EWT](/assets/gfx/accessories/b6d767d2f8ed5d21a44b0e5886680cb9.png)
EWT (extra tillbehör)
Engreppsblandare för trycklös installation med nickel- och blyfri vattenledningar, EASY FIX-monteringssystem och dräneringsavloppsventil, tapp 11,2 cm, höjd × bredd: 15,1 × 17,5 cm
EWT: Artikelnummer 1100-04420
![EWT-C](/assets/gfx/accessories/28dd2c7955ce926456240b2ff0100bde.png)
EWT-C (extra tillbehör)
Engreppsblandare med kort utlopp med nickel- och blyfri vattenledningar, EASY FIX-monteringssystem och dräneringsavloppsventil, tapp 11,2 cm, höjd × bredd: 15,1 × 17,5 cm
EWT-C: Artikelnummer 1100-04421
![FXS 3 (C) radiofjärrkontroll](/assets/gfx/accessories/1d7f7abc18fcb43975065399b0d1e48e.png)
FXS 3 (C) radiofjärrkontroll (extra tillbehör)
- ENDAST FÖR ENHETER FRÅN TILLVERKNINGSÅRET 2022 - FX 3 radiofjärrkontroll plus FXE 3 (C) Bluetooth-radioadapter i en uppsättning för installation i varmvattenberedaren. Förutom att manövrera apparaten gör radiofjärrkontrollen det möjligt att bekvämt ställa in temperaturen på genomströmningsvärmaren på ett avstånd av ca 10 meter i byggnaden. Säker Bluetooth-radioöverföring, steglös temperaturval via två knappar, två knappar för fasta värden och en LCD-display, magnetiskt väggfäste och batterier (ingår). IP 20. Mått (H × B × D): 5,8 × 12,5 × 1,9 cm.
FXS 3 (C) radiofjärrkontroll: Artikelnummer 3200-34027
![FXE 3 (C) Förlängning](/assets/gfx/accessories/b3e3e393c77e35a4a3f3cbd1e429b5dc.png)
FXE 3 (C) Förlängning (extra tillbehör)
- ENDAST FÖR ENHETER FRÅN TILLVERKNINGSÅRET 2022 - Bluetooth-radioadapter för installation i varmvattenberedaren för att ansluta den elektriska varmvattenberedaren till smarttelefonen/surfplattan via appen "Smart Control" eller en CLAGE-fjärrkontroll. Denna förlängning krävs om enheterna ännu inte är utrustade med en FX 3-fjärrkontroll.
FXE 3 (C) Förlängning: Artikelnummer 3200-34026
![FXS Next (C)](/assets/gfx/accessories/b73ce398c39f506af761d2277d853a92.png)
FXS Next (C) (extra tillbehör)
Bluetooth-fjärrkontroll för elektroniska varmvattenberedare, temperaturval och inställningar via sensortangenter i en intuitiv menynavigering, med e-pappersdisplay, Bluetooth-anslutning för säker dataöverföring mellan radiofjärrkontrollen och varmvattenberedaren, radioadapter FXE 3 för installation i varmvattenberedaren (C-serien) som ingår i leveransen av FXS Next, batterier och magnetiskt väggfäste ingår i leveransen.
FXS Next (C): Artikelnummer 3200-34024
![LAB](/assets/gfx/accessories/17e62166fc8586dfa4d1bc0e1742c08b.png)
LAB (extra tillbehör)
Övervakningsmodul (elinstallationssats) med förinstallerade kablar, kontaktor och övervakningsrelä, för gemensam anslutning av en ≤ 13,5 kW genomströmningsvärmare och en elektromekanisk spis i en utloppslåda för kokplint, om inget separat uttag är tillgängligt för genomströmningsvärmaren. IP 55. Mått (H × W × D): 18 × 13 × 8 cm
LAB: Artikelnummer 82260
Intressanta funktioner.
-
Förberedd för Smart Control
-
Fjärrkontroll (tillbehör)
-
Förberedd för solvärmeanläggning
