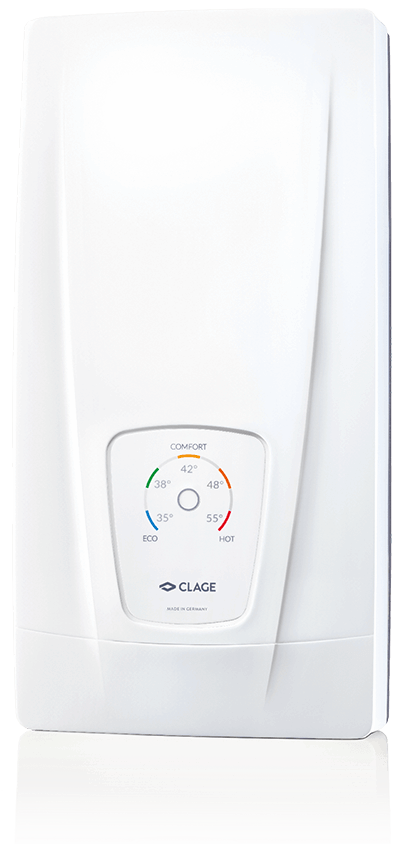

Komfortowy e-podgrzewacz wody
DCX Next

Klasa efektywności energetycznej A

(Skala: od A+ do F)

DCX Next: 18/21/24/27 kW, 400 V

Dane techniczne
Pliki do pobrania
Akcesoria
Video instalacyjne

Tutaj używany jest DCX Next.

umywalka
prysznic
wanna
zlewozmywak

Oszczędzanie energii w łazience jest tak proste!

Elektroniczny komfortowy e-podgrzewacz DCX Next przekonuje prostą koncepcją obsługi. Za pomocą przycisku można wybrać jedną z pięciu typowych temperatur ciepłej wody. Wskazuje na to intuicyjnie rozumiany kolor sygnalizujący zmianę temperatury.

Elektronicznie sterowany przepływowy podgrzewacz wody z prostą koncepcją obsługi
Panel sterowania z jednym przyciskiem do szybkiego i łatwego wyboru temperatury na pięciu poziomach: 35 °C, 38 °C, 42 °C, 48 °C i 55 °C
Elektroniczny system zabezpieczeń z wykrywaniem pęcherzyków powietrza, wyłącznikiem termicznym i ciśnieniowym
Temperatura stabilna do granicy wydajności TWIN TEMPERATURE Control TTC^® zapewnia precyzyjną regulację temperatury co do stopnia, nawet przy wahaniach ciśnienia wody
Z Multiple Power System MPS^® maksymalny pobór mocy jest definiowany podczas instalacji: 18, 21, 24 lub 27 kW, 400 V.
Nadaje się do armatury oszczędzającej wodę dzięki szczególnie niskiemu przepływowi załączającemu urządzenie od 1,5 l/min dzięki innowacyjnej technologii przepływu wody
Wymiary (wysokość × szerokość × głębokość): 46,8 × 23,9 × 9,6 cm

Dane techniczne

Cyfry. Dane. Fakty.



DCX Next

Nr artykułu

Moc znamionowa ¹⁾ (regulowana bezstopniowo przez MPS) przy 400 V [kW]

Dopuszczalne ciśnienie robocze [MPa (bar)] ²⁾

Przyłącza wody (śrubowe)

Wydajność ciepłej wody przy Δt= 28K [l/min]

Przepływ załączający [l/min]

Maksymalne natężenie przepływu ⁴⁾ [l/min]

Napięcie znamionowe [3~ / PE 400 V AC] Przyłącze stałe ⁵⁾

Prąd znamionowy przy 400 V [A]

Wymagany przekrój poprzeczny kabla [mm²]

Maksymalna temperatura wlotowa [°C]

Zasilanie energią słoneczną ⁶⁾

Klasa ochrony

Specyficzna rezystywność wody 15 °C [Ωcm] ≥

Waga z wypełnieniem wodnym [kg], ok.

3200-36300
18	21	24	27
1 (10)	1 (10)	1 (10)	1 (10)
G ½"	G ½"	G ½"	G ½"
9,2	10,7	12,3	13,8
1,5	1,5	1,5	1,5
8,0	8,0	8,0	8,0

26	30	35	39
4,0	4,0	6,0	6,0
70	70	70	70

IP 25	IP 25	IP 25	IP 25
1100	1100	1100	1100
4,2	4,2	4,2	4,2

1) Ustawiona moc przyłączeniowa ma wpływ na wartości prądu znamionowego, przekroju przewodów i wydajności ciepłej wody użytkowej

2) Dopuszczony również do instalacji bezciśnieniowej

3) Wzrost temperatury z np. 12 °C do 40 °C, woda mieszana

4) Ograniczenie przepływu dla optymalnego wzrostu temperatury

5) Możliwość alternatywnego podłączenia do 380 V

6) Nadaje się do wody wstępnie podgrzanej

Pliki do pobrania

	Typ nośnika	Tytuł	Data	Rozmiar
Informacje o produkcie DCX13-DCX-Next-PI-pl.pdf 27.10.2020 > pobierz	Informacje o produkcie	DCX13-DCX-Next-PI-pl.pdf	27.10.2020	544 kB > pobierz
Instrukcja obsługi i montażu DCX-Next-DCX13-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 22.02.2023 > pobierz	Instrukcja obsługi i montażu	DCX-Next-DCX13-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	22.02.2023	29,1 MB > pobierz
		Starsze wersje>
	Instrukcja obsługi i montażu	DCX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-06-2022.pdf> pobierz		> pobierz
	Instrukcja obsługi i montażu	DCX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-08-2020.pdf> pobierz		> pobierz
	Instrukcja obsługi i montażu	DCX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-07-2020.pdf> pobierz		> pobierz
		Inne wersje na żądanie
Krótka instrukcja DCX-Next-DCX13-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 20.06.2023 > pobierz	Krótka instrukcja	DCX-Next-DCX13-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	20.06.2023	6,6 MB > pobierz
		Starsze wersje>
	Krótka instrukcja	DCX-Next-DCX13-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-01-2023.pdf> pobierz		> pobierz
	Krótka instrukcja	DCX-Next-DCX13-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-06-2021.pdf> pobierz		> pobierz
		Inne wersje na żądanie
Instrukcje obrazkowe DX3-400V-BiA-mit-DMB.pdf 14.12.2021 > pobierz	Instrukcje obrazkowe	DX3-400V-BiA-mit-DMB.pdf	14.12.2021	2,0 MB > pobierz
		Starsze wersje>
	Instrukcje obrazkowe	DX3-400V-BiA-mit-DMB-03-2020.pdf> pobierz		> pobierz
		Inne wersje na żądanie
Akcesoria instalacyjne DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 > pobierz	Akcesoria instalacyjne	DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf	13.11.2018	370 kB > pobierz
Wskazówki bezpieczeństwa Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > pobierz	Wskazówki bezpieczeństwa	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > pobierz
Etykieta energetyczna DCX-Next-Energielabel.pdf 28.03.2023 > pobierz	Etykieta energetyczna	DCX-Next-Energielabel.pdf	28.03.2023	231 kB > pobierz
Karta produktu ErP DCX-Next-ErP-Produktdatenblatt.pdf 27.03.2023 > pobierz	Karta produktu ErP	DCX-Next-ErP-Produktdatenblatt.pdf	27.03.2023	102 kB > pobierz
Deklaracja zgodności CE CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf 21.04.2023 > pobierz	Deklaracja zgodności CE	CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf	21.04.2023	3,1 MB > pobierz
Deklaracja zgodności CE DX3-deklaracja-zgodności-CE-Conformity-pl-en-2021.pdf 20.05.2021 > pobierz	Deklaracja zgodności CE	DX3-deklaracja-zgodności-CE-Conformity-pl-en-2021.pdf	20.05.2021	264 kB > pobierz
Zdjęcie produktu DCX-Next-Produktfoto-frontal.jpg 28.09.2020 > pobierz	Zdjęcie produktu	DCX-Next-Produktfoto-frontal.jpg	28.09.2020	37 kB > pobierz
Zdjęcie produktu DCX-Next-Produktfoto-rechts.png 28.09.2020 > pobierz	Zdjęcie produktu	DCX-Next-Produktfoto-rechts.png	28.09.2020	253 kB > pobierz
Zdjęcie produktu DCX-Next-Produktfoto.jpg 22.12.2020 > pobierz	Zdjęcie produktu	DCX-Next-Produktfoto.jpg	22.12.2020	661 kB > pobierz
Zdjęcie Milieu DCX-Next-Milieufoto.jpg 28.09.2020 > pobierz	Zdjęcie Milieu	DCX-Next-Milieufoto.jpg	28.09.2020	845 kB > pobierz
Katalog CLAGE-przepływowe-e-podgrzewacze-wody-Katalog-PL.pdf 23.05.2022 > pobierz	Katalog	CLAGE-przepływowe-e-podgrzewacze-wody-Katalog-PL.pdf	23.05.2022	16,4 MB > pobierz
Ogólne CLAGE-DX3-FlyerA4-PL.pdf 01.10.2020 > pobierz	Ogólne	CLAGE-DX3-FlyerA4-PL.pdf	01.10.2020	1,2 MB > pobierz
Cennik CLAGE-Cennik-detaliczny-pl.pdf 09.05.2023 > pobierz	Cennik	CLAGE-Cennik-detaliczny-pl.pdf	09.05.2023	6,7 MB > pobierz
BIM DX3-DCX-002.ifc 12.03.2020 > pobierz	BIM	DX3-DCX-002.ifc	12.03.2020	4,8 MB > pobierz
BIM DX3-DCX-Next-DCX13-Next-003.rfa.zip 23.11.2020 > pobierz	BIM	DX3-DCX-Next-DCX13-Next-003.rfa.zip	23.11.2020	613 kB > pobierz
Datanorm Datanorm.zip 03.06.2024 > pobierz	Datanorm	Datanorm.zip	03.06.2024	40 kB > pobierz
GAEB GAEB.zip 03.06.2024 > pobierz	GAEB	GAEB.zip	03.06.2024	725 kB > pobierz

Akcesoria

RDX 3 (opcjonalnie)

W razie potrzeby, jako akcesorium dostępna jest uniwersalna rama montażowa RDX 3, z którą można wykonać przyłącze elektryczne w dowolnym miejscu za urządzeniem. Stopień ochrony IP urządzenia z RDX 3 wynosi IP24. Z okablowaniem elektrycznym i przedłużeniami rur. Do trudnych warunków montażowych, np. wymiana przepływowego podgrzewacza wody z różnymi przyłączami. Kompensuje występy płytek lub nierówności ścian. Instalacja tylko przez specjalistę.

RDX 3: nr art.: 3200-36100

UDX (opcjonalnie)

Zestaw rur do instalacji pod zlewozmywakiem z natynkowymi przyłączami wodnymi G ⅜ od góry (wymagana rama montażowa RDX).

UDX: nr art.: 3200-34110

VDX (opcjonalnie)

Zestaw rur do przesunięcia podgrzewacza w inne miejsce lub wymiany przyłączy wodnych przy wymianie gazowych podgrzewaczy wody (wymagana rama montażowa RDX).

VDX: nr art.: 3200-34120
