Mały e-podgrzewacz wody - zestaw
MBX Lumino

Klasa efektywności energetycznej A

(Skala: od A+ do F)

MBX 3 Lumino: 3,5 kW, 230 V
na wtyk sieciowy
MBX 7 Lumino: 6,5 kW, 400 V

Tutaj używany jest MBX Lumino.

umywalka (np. WC dla gości)
wysokiej jakości pomieszczenia sanitarne
publiczne pomieszczenia sanitarne

Efektywna higiena z armaturą bezdotykową.

Optymalne rozwiązanie do higienicznego i energooszczędnego zaopatrywania w ciepłą wodę pomieszczeń sanitarnych w budynkach użyteczności publicznej.

Awards Mały e-podgrzewacz wody - zestaw MBX Lumino

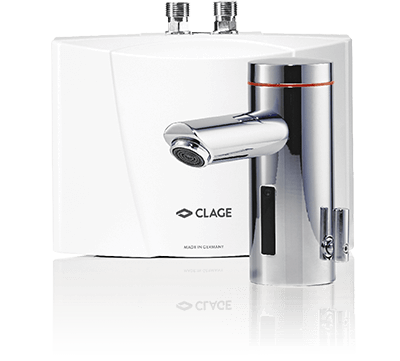

Elektronicznie sterowany podgrzewacz z armaturą bezdotykową do higienicznego i efektywnego mycia rąk

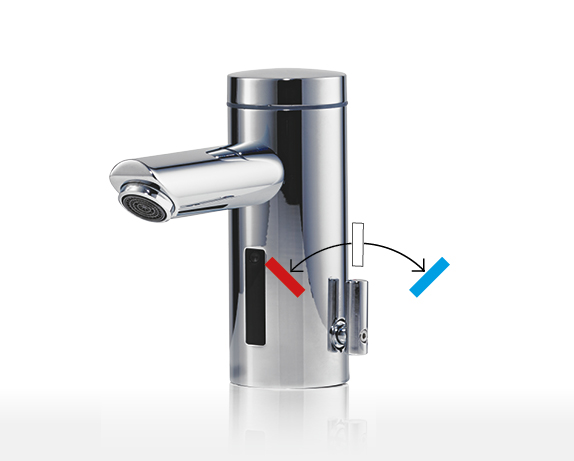

Dzięki czujnikowi podczerwieni armatura włącza i wyłącza wodę bezdotykowo. Temperatura wody może być regulowana bezstopniowo za pomocą dźwigni na armaturze.
Temperatura jest kontrolowana przez układ elektroniczny przepływowego podgrzewacza wody bez dodawania zimnej wody
Pierścień świetlny z kolorową diodą LED wizualizuje wybraną temperaturę w gradiencie kolorów od czerwonego (= ciepły) do niebieskiego (= zimny)
Jednorurowy system: bateria posiada tylko jeden przewód doprowadzający wodę. Zapewnia to całkowite przepłukanie wszystkich kanałów wodnych - w tym przepływowego podgrzewacza wody - niezależnie od wybranej temperatury na wylocie.
Aktywowalne płukanie higieniczne (automatyczne płukanie co 12, 24 lub 48 godzin)
Elektronika przepływowego podgrzewacza wody zapewnia wymaganą temperaturę i ekonomiczne zużycie energii
Wymiary (wysokość × szerokość × głębokość): 13,5 × 18,6 × 8,7 cm

Dane techniczne

Cyfry. Dane. Fakty.



MBX 3 Lumino	MBX 7 Lumino

Nr artykułu

Moc znamionowa przy 230 V [kW]

Moc znamionowa przy 400 V [kW]

Dopuszczalne nadciśnienie robocze [MPa (bar)]

Przyłącza wody (śrubowe)

Wydajność ciepłej wody przy Δt = 25 K ¹⁾ [l/min]

Przepływ załączający [l/min]

Maksymalne natężenie przepływu ²⁾ [l/min]

Napięcie znamionowe [1~ / N / PE 220-240 V AC] Wtyczka: Schuko Typ-F (CEE 7/7)

Napięcie znamionowe [2~ / PE 400 V AC] Przyłącze stałe

Prąd znamionowy przy 230 V [A]

Prąd znamionowy przy 400 V [A]

Wymagany przekrój poprzeczny kabla [mm²]

Maksymalna temperatura wlotowa [°C]

Klasa ochrony

Specyficzna rezystywność wody 15 °C [Ωcm] ≥

Waga z wypełnieniem wodnym [kg], ok.

1500-15113	1500-15117
3,5
	6,5
1 (10)	1 (10)
G ⅜"	G ⅜"
2,0	3,7
1,2	1,5
1,9	3,5


15
	16
1,5	2,5
70	70
IP 25	IP 25
1100	1100
1,5	1,5

1) Wzrost temperatury z np. 15 °C do 40 °C

2) Strumień przepływu ograniczony dla optymalnego wzrostu temperatury, może być dostosowany poprzez regulację przepływu wody

Pliki do pobrania

	Typ nośnika	Tytuł	Data	Rozmiar
Informacje o produkcie MBX-Lumino-PI-pl.pdf 11.10.2024 > pobierz	Informacje o produkcie	MBX-Lumino-PI-pl.pdf	11.10.2024	644 kB > pobierz
Wskazówki bezpieczeństwa Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > pobierz	Wskazówki bezpieczeństwa	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > pobierz
Etykieta energetyczna MBX3-Lumino-Energielabel.pdf 06.09.2017 > pobierz	Etykieta energetyczna	MBX3-Lumino-Energielabel.pdf	06.09.2017	220 kB > pobierz
Karta produktu ErP MBX3-Lumino-MBX7-Lumino-ErP-Produktdatenblatt.pdf 13.02.2017 > pobierz	Karta produktu ErP	MBX3-Lumino-MBX7-Lumino-ErP-Produktdatenblatt.pdf	13.02.2017	231 kB > pobierz
Deklaracja zgodności CE CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf 15.08.2024 > pobierz	Deklaracja zgodności CE	CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf	15.08.2024	3,0 MB > pobierz
Deklaracja zgodności CE MCX-MBX-deklaracja-zgodności-CE-pl-en-2018-05.pdf 20.05.2021 > pobierz	Deklaracja zgodności CE	MCX-MBX-deklaracja-zgodności-CE-pl-en-2018-05.pdf	20.05.2021	267 kB > pobierz
Zdjęcie produktu MBX_Lumino_frontal-HighRes.jpg 11.05.2017 > pobierz	Zdjęcie produktu	MBX_Lumino_frontal-HighRes.jpg	11.05.2017	209 kB > pobierz
Zdjęcie produktu MBX_Lumino_links-HighRes.jpg 11.05.2017 > pobierz	Zdjęcie produktu	MBX_Lumino_links-HighRes.jpg	11.05.2017	210 kB > pobierz
Zdjęcie produktu MBX_Lumino_rechts-HighRes.jpg 11.05.2017 > pobierz	Zdjęcie produktu	MBX_Lumino_rechts-HighRes.jpg	11.05.2017	210 kB > pobierz
Katalog CLAGE-przepływowe-e-podgrzewacze-wody-Katalog-PL.pdf 23.05.2022 > pobierz	Katalog	CLAGE-przepływowe-e-podgrzewacze-wody-Katalog-PL.pdf	23.05.2022	16,4 MB > pobierz
Cennik CLAGE-Cennik-detaliczny-pl.pdf 09.05.2023 > pobierz	Cennik	CLAGE-Cennik-detaliczny-pl.pdf	09.05.2023	6,7 MB > pobierz
BIM Lumino-001-BIM.ifc 16.04.2018 > pobierz	BIM	Lumino-001-BIM.ifc	16.04.2018	465 kB > pobierz
BIM MCX-MBX-BIM.rfa 12.12.2023 > pobierz	BIM	MCX-MBX-BIM.rfa	12.12.2023	736 kB > pobierz
BIM MCX-MBX-BIM.ifc 12.12.2023 > pobierz	BIM	MCX-MBX-BIM.ifc	12.12.2023	1,9 MB > pobierz
Datanorm Datanorm.zip 03.06.2024 > pobierz	Datanorm	Datanorm.zip	03.06.2024	40 kB > pobierz
GAEB GAEB.zip 03.06.2024 > pobierz	GAEB	GAEB.zip	03.06.2024	725 kB > pobierz

Akcesoria

CSP 3 (zawarty w dostawie)

Wkładka regulatora strumienia wody do tulejek armatury M 22/24. Napowietrzacz na armaturze wspomaga energooszczędną i wodooszczędną pracę małego przepływowego podgrzewacza wody. Nowe specjalne regulatory strumienia CSP dodają powietrza do wody i tworzą w ten sposób równomierny, miękki strumień wody, który nie rozpryskuje się, lecz perli się. CSP 3 (< 2 l/min).

CSP 3: nr art.: 0010-00421

CSP 6 (zawarty w dostawie)

Wkładka regulatora strumienia wody do tulejek armatury M 22/24. Napowietrzacz na armaturze wspomaga energooszczędną i wodooszczędną pracę małego przepływowego podgrzewacza wody. Nowe specjalne regulatory strumienia CSP dodają powietrza do wody i w ten sposób tworzą równomierny, miękki strumień wody, który nie rozpryskuje się, lecz perli się. CSP 6 (< 2 l/min).

CSP 6: nr art.: 0010-00461
