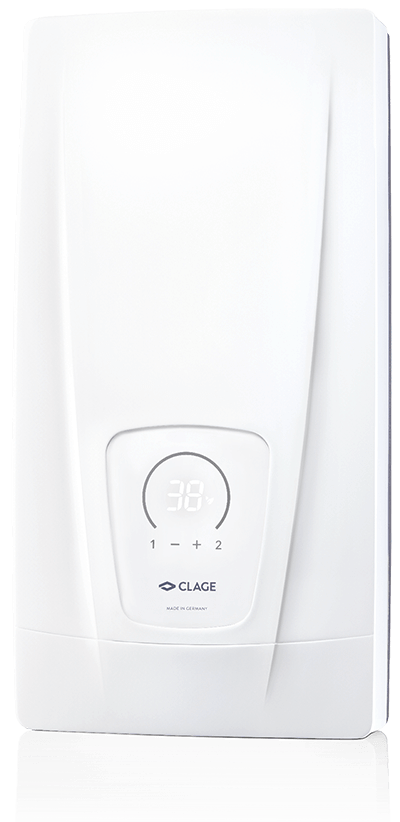

Komfortowy e-podgrzewacz wody
DCX Next L

Klasa efektywności energetycznej A

(Skala: od A+ do F)

DCX Next L: 18/21/24/27 kW, 400 V

Dane techniczne
Pliki do pobrania
Akcesoria

Tutaj używany jest DCX Next L.

umywalka
prysznic
wanna
zlewozmywak

Piękna perspektywa: płynnie ciepła woda.

Nowość produktowa

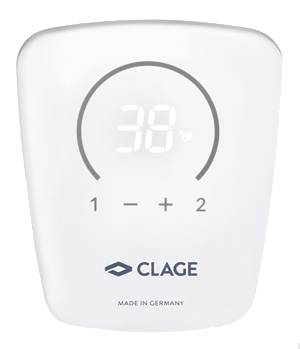

DCX Next L jest wygodnie sterowany poprzez wyświetlacz LED z przyciskami sensorycznymi. Dwa przyciski pamięci są wstępnie ustawione na 38 °C i 42 °C i mogą być indywidualnie dopasowane. Parametry urządzenia można odczytać i ustawić za pomocą menu serwisowego.

Awards Komfortowy e-podgrzewacz wody DCX Next L

Elektronicznie regulowany komfortowy przepływowy podgrzewacz wody z sensorycznym panelem sterowania i wyświetlaczem LED
Precyzyjne temperatury w zakresie od 20 °C do 60 °C dzięki TWIN TEMPERATURE Control TTC^®
Szczególnie odporny na pęcherzyki powietrza system grzewczy dzięki innowacyjnemu rozmieszczeniu kanałów grzewczych
System grzewczy z nieosłoniętym drutem IES^® zapewnia dłuższą żywotność, mniejszą ilość zwapnień oraz jest wydajny i łatwy w konserwacji
Elektroniczny system zabezpieczeń z wykrywaniem pęcherzyków powietrza, wyłącznikiem termicznym i ciśnieniowym
Dzięki systemowi Multiple Power System MPS^® maksymalny pobór mocy jest ustawiany podczas instalacji: 18, 21, 24 lub 27 kW, 400 V
Łatwa instalacja dzięki swobodnej przestrzeni montażowej i dowolnym możliwościom podłączenia elektrycznego
Nadaje się do armatury oszczędzającej wodę: bardzo niski przepływ załączający od 1,5 l/min dzięki innowacyjnej technologii przepływu wody
Wymiary (wysokość × szerokość × głębokość): 46,8 × 23,9 × 9,6 cm

Dane techniczne

Cyfry. Dane. Fakty.



DCX Next L

Nr artykułu

Moc znamionowa ¹⁾ (regulowana bezstopniowo przez MPS) przy 400 V [kW]

Dopuszczalne ciśnienie robocze [MPa (bar)] ²⁾

Przyłącza wody (śrubowe)

Wydajność ciepłej wody przy Δt= 28K [l/min]

Przepływ załączający [l/min]

Maksymalne natężenie przepływu ⁴⁾ [l/min]

Napięcie znamionowe [3~ / PE 400 V AC] Przyłącze stałe ⁵⁾

Prąd znamionowy przy 400 V [A]

Wymagany przekrój poprzeczny kabla [mm²]

Maksymalna temperatura wlotowa [°C]

Zasilanie energią słoneczną ⁶⁾

Klasa ochrony

Specyficzna rezystywność wody 15 °C [Ωcm] ≥

Waga z wypełnieniem wodnym [kg], ok.

3200-36451
18	21	24	27
1 (10)	1 (10)	1 (10)	1 (10)
G ½"	G ½"	G ½"	G ½"
9,2	10,7	12,3	13,8
1,5	1,5	1,5	1,5
8,0	8,0	8,0	8,0

26	30	35	39
4,0	4,0	6,0	6,0
70	70	70	70

IP 25	IP 25	IP 25	IP 25
1100	1100	1100	1100
4,2	4,2	4,2	4,2

1) Ustawiona moc przyłączeniowa ma wpływ na wartości prądu znamionowego, przekroju przewodów i wydajności ciepłej wody użytkowej

2) Dopuszczony również do instalacji bezciśnieniowej

3) Wzrost temperatury z np. 12 °C do 40 °C, woda mieszana

4) Ograniczenie przepływu dla optymalnego wzrostu temperatury

5) Możliwość alternatywnego podłączenia do 380 V

6) Nadaje się do wody wstępnie podgrzanej

Pliki do pobrania

	Typ nośnika	Tytuł	Data	Rozmiar
Informacje o produkcie DCX13-Next-L-DCX-Next-L-PI-pl-06-2024.pdf 25.06.2024 > pobierz	Informacje o produkcie	DCX13-Next-L-DCX-Next-L-PI-pl-06-2024.pdf	25.06.2024	792 kB > pobierz
Instrukcja obsługi i montażu DCX-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 25.10.2023 > pobierz	Instrukcja obsługi i montażu	DCX-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	25.10.2023	38,7 MB > pobierz
Krótka instrukcja DCX-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 17.12.2024 > pobierz	Krótka instrukcja	DCX-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	17.12.2024	7,0 MB > pobierz
Wskazówki bezpieczeństwa Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > pobierz	Wskazówki bezpieczeństwa	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > pobierz
Etykieta energetyczna DCX-Next-L-Energielabel-2023.pdf 24.10.2023 > pobierz	Etykieta energetyczna	DCX-Next-L-Energielabel-2023.pdf	24.10.2023	231 kB > pobierz
Deklaracja zgodności CE CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf 21.04.2023 > pobierz	Deklaracja zgodności CE	CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf	21.04.2023	3,1 MB > pobierz
Zdjęcie produktu DCX-Next-L-frontal.jpg 20.09.2023 > pobierz	Zdjęcie produktu	DCX-Next-L-frontal.jpg	20.09.2023	294 kB > pobierz
Datanorm Datanorm.zip 03.06.2024 > pobierz	Datanorm	Datanorm.zip	03.06.2024	40 kB > pobierz
GAEB GAEB.zip 03.06.2024 > pobierz	GAEB	GAEB.zip	03.06.2024	725 kB > pobierz

Akcesoria

RDX 3 (opcjonalnie)

W razie potrzeby, jako akcesorium dostępna jest uniwersalna rama montażowa RDX 3, z którą można wykonać przyłącze elektryczne w dowolnym miejscu za urządzeniem. Stopień ochrony IP urządzenia z RDX 3 wynosi IP24. Z okablowaniem elektrycznym i przedłużeniami rur. Do trudnych warunków montażowych, np. wymiana przepływowego podgrzewacza wody z różnymi przyłączami. Kompensuje występy płytek lub nierówności ścian. Instalacja tylko przez specjalistę.

RDX 3: nr art.: 3200-36100

UDX (opcjonalnie)

Zestaw rur do instalacji pod zlewozmywakiem z natynkowymi przyłączami wodnymi G ⅜ od góry (wymagana rama montażowa RDX).

UDX: nr art.: 3200-34110

VDX (opcjonalnie)

Zestaw rur do przesunięcia podgrzewacza w inne miejsce lub wymiany przyłączy wodnych przy wymianie gazowych podgrzewaczy wody (wymagana rama montażowa RDX).

VDX: nr art.: 3200-34120
