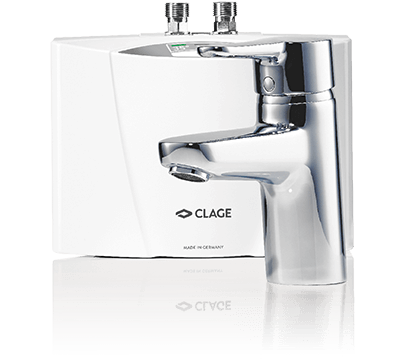

Mały e-podgrzewacz wody - zestaw
MCX Blue

Mały e-podgrzewacz wody - zestaw MCX Blue

Klasa efektywności energetycznej A

(Skala: od A+ do F)

  • MCX Blue: 3,5 kW, 230 V
    na wtyk sieciowy

Używany jest tutaj MCX Blue.

  1. umywalka <nobr>(np. WC dla gości)</nobr>

    umywalka (np. WC dla gości)

  2. komercyjne sanitariaty (sklepy, restauracje, gabinety lekarskie)

    komercyjne sanitariaty (sklepy, restauracje, gabinety lekarskie)

Rozwiązanie systemowe dla umywalek.

"MCX Blue", połączenie małego elektrycznego przepływowego podgrzewacza wody i specjalnej armatury, to optymalne rozwiązanie systemowe do energooszczędnego zaopatrywania w ciepłą wodę umywalki do mycia rąk.

Awards Mały e-podgrzewacz wody - zestaw MCX Blue
  • Elektronicznie sterowany przepływowy podgrzewacz wody z innowacyjną baterią jednouchwytową do energooszczędnego mycia rąk
  • Intuicyjnie prawidłowa obsługa dzięki doskonałej temperaturze użytkowej za pomocą dźwigni regulacyjnej w pozycji środkowej
  • Oszczędność wody dzięki inteligentnej technologii przepływu i bardzo krótkim drogom przepływu
  • Spełnia najwyższe wymagania w zakresie higieny wody pitnej dzięki drogom przepływu oddzielonym od korpusu armatury oraz materiałom bez niklu i bez ołowiu
  • Panel sterowania na przepływowym podgrzewaczu wody z przyciskiem sensorowym do ustawiania maksymalnej temperatury na wyjściu na 35 °C 38 °C lub maksymalnie 45 °C
  • Wyjątkowo szybka i łatwa instalacja systemu
  • Armatura niskociśnieniowa z systemem montażowym Easy Fix, korkiem odpływowym na cięgło i trzy elastyczne węże przyłączeniowe ⅜ cala
  • Na wtyk sieciowy
  • Moduł zdalnego sterowania dostępny jako akcesorium: pilot radiowy FX
  • Wymiary (wysokość × szerokość × głębokość): 13,5 × 18,6 × 8,7 cm

Dane techniczne

>

Cyfry. Dane. Fakty.

















Mały e-podgrzewacz wody - zestaw MCX Blue
umywalka <nobr>(np. WC dla gości)</nobr> komercyjne sanitariaty (sklepy, restauracje, gabinety lekarskie)
MCX Blue
Nr artykułu
Moc znamionowa przy 230 V [kW]
Dopuszczalne nadciśnienie robocze [MPa (bar)]
Przyłącza wody (śrubowe)
Wydajność ciepłej wody przy Δt = 25 K 1) [l/min]
Przepływ załączający [l/min]
Maksymalne natężenie przepływu 2) [l/min]
Napięcie znamionowe [1~ / N / PE 220-240 V AC] Wtyczka: Schuko Typ-F (CEE 7/7)
Prąd znamionowy przy 230 V [A]
Wymagany przekrój poprzeczny kabla [mm²]
Maksymalna temperatura wlotowa [°C]
Zasilanie energią słoneczną 4)
Klasa ochrony
Specyficzna rezystywność wody 15 °C [Ωcm] ≥
Waga z wypełnieniem wodnym [kg], ok.
1500-15133
3,5
1 (10)
G ⅜"
2,0
1,2
1,9
15
1,5
70
IP 25
1100
1,5

1) Wzrost temperatury z np. 15 °C do 40 °C

2) Strumień przepływu ograniczony dla optymalnego wzrostu temperatury, może być dostosowany poprzez regulację przepływu wody

4) Nadaje się do wody wstępnie podgrzanej

Pliki do pobrania

>

Typ nośnika Tytuł Data Rozmiar

Informacje o produkcie

MCX-Blue-PI-pl.pdf

11.10.2024

> pobierz
Informacje o produkcie MCX-Blue-PI-pl.pdf 11.10.2024 710 kB
> pobierz

Instrukcja obsługi i montażu

MCX-GMA-de-en-fr-nl-pl-cs-pt.pdf

08.05.2024

> pobierz
Instrukcja obsługi i montażu MCX-GMA-de-en-fr-nl-pl-cs-pt.pdf 08.05.2024 6,5 MB
> pobierz
  Starsze wersje>
 Informacje o produkcieMCX2.0-GMA-de-en-fr-nl-pl-cs-pt-07-2022.pdf> pobierz> pobierz
 Instrukcja obsługi i montażuMCX-GMA-de-en-fr-nl-pl-cs-pt-05-2022.pdf> pobierz> pobierz
 Instrukcja obsługi i montażuMCX2.0-GMA-de-en-fr-nl-pl-cs-pt-06-2020.pdf> pobierz> pobierz
 Instrukcja obsługi i montażuMCX-GMA-de-en-fr-nl-pl-cs-09-2017.pdf> pobierz> pobierz
 Instrukcja obsługi i montażuMCX-GMA-de-en-fr-nl-pl-cs-03-2016.pdf> pobierz> pobierz
 Instrukcja obsługi i montażuMCX-GMA-de-en-fr-nl-pl-cs-02-2016.pdf> pobierz> pobierz
 Instrukcja obsługi i montażuMCX-GMA-de-en-fr-nl-pl-cs-07-2015.pdf> pobierz> pobierz
 Instrukcja obsługi i montażuMCX-GMA-de-en-fr-nl-pl-cs-04-2015.pdf> pobierz> pobierz
  Inne wersje na żądanie

Wskazówki bezpieczeństwa

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> pobierz
Wskazówki bezpieczeństwa Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> pobierz

Etykieta energetyczna

MCX-Blue-Energielabel.pdf

04.03.2019

> pobierz
Etykieta energetyczna MCX-Blue-Energielabel.pdf 04.03.2019 219 kB
> pobierz

Karta produktu ErP

MCX3-MCX7-ErP-Produktdatenblatt.pdf

13.02.2017

> pobierz
Karta produktu ErP MCX3-MCX7-ErP-Produktdatenblatt.pdf 13.02.2017 95 kB
> pobierz

Deklaracja zgodności CE

CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf

15.08.2024

> pobierz
Deklaracja zgodności CE CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf 15.08.2024 3,0 MB
> pobierz

Zdjęcie produktu


16.04.2018

> pobierz
Zdjęcie produktu MCX-Blue-E-Kleindurchlauferhitzer.jpg 16.04.2018 37 kB
> pobierz

Widok szczegółowy


16.04.2018

> pobierz
Widok szczegółowy MCX-Blue-Armatur-E-Kleindurchlauferhitzer-Schnittzeichnung.jpg 16.04.2018 142 kB
> pobierz

Zdjęcie Milieu


16.04.2018

> pobierz
Zdjęcie Milieu MCX-Blue-E-Kleindurchlauferhitzer.jpg 16.04.2018 827 kB
> pobierz

Katalog

CLAGE-przepływowe-e-podgrzewacze-wody-Katalog-PL.pdf

23.05.2022

> pobierz
Katalog CLAGE-przepływowe-e-podgrzewacze-wody-Katalog-PL.pdf 23.05.2022 16,4 MB
> pobierz

Cennik

CLAGE-Cennik-detaliczny-pl.pdf

09.05.2023

> pobierz
Cennik CLAGE-Cennik-detaliczny-pl.pdf 09.05.2023 6,7 MB
> pobierz

BIM

MCX-Blue-Durchlauferhitzer-MCX3-001-BIM.ifc

17.04.2018

> pobierz
BIM MCX-Blue-Durchlauferhitzer-MCX3-001-BIM.ifc 17.04.2018 4,4 MB
> pobierz

BIM

MCX-Blue-Armatur-EWT-001-BIM.ifc

17.04.2018

> pobierz
BIM MCX-Blue-Armatur-EWT-001-BIM.ifc 17.04.2018 3,4 MB
> pobierz

BIM

MCX-Blue-002-BIM.rfa

17.04.2018

> pobierz
BIM MCX-Blue-002-BIM.rfa 17.04.2018 608 kB
> pobierz

BIM

CLAGE_EWT_BLUE.rfa

12.12.2023

> pobierz
BIM CLAGE_EWT_BLUE.rfa 12.12.2023 676 kB
> pobierz

BIM

CLAGE_EWT_BLUE.ifc

12.12.2023

> pobierz
BIM CLAGE_EWT_BLUE.ifc 12.12.2023 787 kB
> pobierz

Datanorm

Datanorm.zip

03.06.2024

> pobierz
Datanorm Datanorm.zip 03.06.2024 40 kB
> pobierz

GAEB

GAEB.zip

03.06.2024

> pobierz
GAEB GAEB.zip 03.06.2024 725 kB
> pobierz

Akcesoria

>

CSP 3

CSP 3 (zawarty w dostawie)

Wkładka regulatora strumienia wody do tulejek armatury M 22/24. Napowietrzacz na armaturze wspomaga energooszczędną i wodooszczędną pracę małego przepływowego podgrzewacza wody. Nowe specjalne regulatory strumienia CSP dodają powietrza do wody i tworzą w ten sposób równomierny, miękki strumień wody, który nie rozpryskuje się, lecz perli się. CSP 3 (< 2 l/min).

CSP 3: nr art.: 0010-00421

FXS 3 (D, M)

FXS 3 (D, M) (opcjonalnie)

Pilot radiowy FX 3 oraz adapter radiowy Bluetooth® FXE w zestawie do montażu w przepływowym ogrzewaczu wody. Oprócz obsługi na urządzeniu, pilot radiowy umożliwia wygodną regulację temperatury przepływowego podgrzewacza wody na odległość ok. 10 metrów w budynku. Bezpieczna transmisja radiowa Bluetooth, bezstopniowy wybór temperatury za pomocą dwóch przycisków, dwa przyciski o stałej wartości i wyświetlacz LCD, magnetyczny uchwyt ściennego i baterie (w zestawie). IP 20. wymiary (wys. × szer. × gł.): 5,8 × 12,5 × 1,9 cm

FXS 3 (D, M): nr art.: 3200-34020

FXE 3 (D, M)

FXE 3 (D, M) (opcjonalnie)

Adapter radiowy Bluetooth® do montażu w przepływowym ogrzewaczu wody w celu podłączenia przepływowego podgrzewacza wody do Smartphone'a / tabletu lub pilota CLAGE. To rozszerzenie jest wymagane, jeśli urządzenia nie są jeszcze wyposażone w pilot radiowy FX 3.

FXE 3 (D, M): nr art.: 3200-34022

Interesujące cechy.

  1. przystosowany do Smart Control

    przystosowany do Smart Control

  2. pilot radiowy (opcjonalnie)

    pilot radiowy (opcjonalnie)

  3. współpracuje z kolektorami, nadaje się do wody wstępnie podgrzanej

    współpracuje z kolektorami, nadaje się do wody wstępnie podgrzanej
