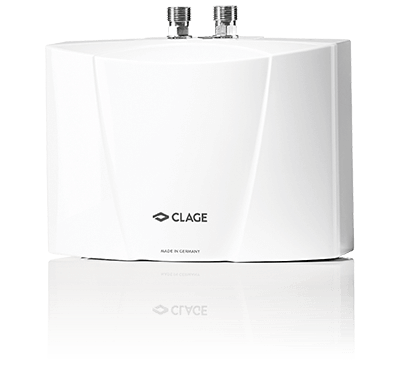

E-mini безнапорные проточные электрические водонагреватели
M

Класс энергоэффективности А

(Шкала: от A+ до F)

M 3: 3,5 kW, 230 V
с электрической вилкой
M 4: 4,4 kW, 230 V
M 6: 5,7 kW, 230 V
M 7: 6,5 kW, 400 V

Технические характеристики
Загрузки
Аксессуары
Видеоинструкция

Здесь используется М

Умывальник (например, в гостевом туалете).
Коммерческие санитарные объекты (магазины, рестораны, больницы)
Небольшая кухня (например, в офисе)

Быстрый и надежный монтаж.

Безнапорный проточный электрический водонагреватель M является правильным выбором для замены небольших накопительных водонагревателей в сочетании со специальной арматурой для безнапорного использования. Модель легко монтируется и обеспечивает существенную экономию электроэнергии.

Малогабаритный проточный водонагреватель с гидравлическим управлением (устройство под раковиной) для ГВС умывальника
Быстрый и недорогой монтаж, лучшая альтернатива накопительным водонагревателям
При поступлении воды в прибор автоматически включается ее нагрев на полную мощность
Безнапорное исполнение, должен эксплуатироваться в комбинации со специальными смесителями
Также поставляются в комплекте со специальными смесителями: M / END, M / SNM и M / SMB.
Размеры (высота × ширина × глубина): 13,5 × 18,6 × 8,7 см.
Стоимость: ₽

Технические характеристики

Цифры. Значения. Данные.



M 3	M 4	M 6	M 7

Артикул

Номинальная мощность при 230 В [кВт]

Номинальная мощность при 400 В [кВт]

Допустимое рабочее избыточное давление [МПа (бар)]

Гидравлические подключения (резьбовые соединения)

Объёмный расход горячей воды при ∆t = 25 K [л/мин]:

Включение при потоке воды [л/мин]

Максимальный расход ²⁾ [л/мин]

Номинальное напряжение [1~ / N / PE 230 V AC] Штепсельная вилка: Schuko Typ-F (CEE 7/7)

Номинальное напряжение [1~ / N / PE 230 V АС] неразъёмное соединение

Номинальное напряжение [2~ / PE 400 V AC] Неразъёмное соединение

Номинальный ток при 230 В [А]

Номинальный ток при 400 В [А]

Необходимое сечение кабеля [мм²]

Максимальная температура воды на входе [°C]

Степень защиты

Удельное сопротивление воды при 15 °C [Ωcm] ≥

Вес заполненного водой прибора [кг], прибл.

1500-17003	1500-17004	1500-17006	1500-17007
3,5	4,4	5,7
			6,5
0 (0)	0 (0)	0 (0)	0 (0)
G ⅜"	G ⅜"	G ⅜"	G ⅜"
2,0	2,5	3,3	3,7
1,3	1,8	2,2	2,4
2,0	2,5	3,3	3,7



15	19	25
			16
1,5	2,5	4,0	2,5
20	20	20	20
IP 25	IP 25	IP 25	IP 25
1100	1100	1100	1100
1,5	1,5	1,5	1,5

1) Повышение температуры, например, с 15 °C до 40 °C.

2) Ограниченный расход для оптимального повышения температуры, изменяется регулировочным винтом.

Загрузки

	Тип носителя	Название	Дата	Размер
Инструкции по технике безопасности Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > скачать	Инструкции по технике безопасности	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > скачать
Маркировка энергоэффективности M3-Energielabel.pdf 06.09.2017 > скачать	Маркировка энергоэффективности	M3-Energielabel.pdf	06.09.2017	220 kB > скачать
Маркировка энергоэффективности M6-Energielabel.pdf 06.09.2017 > скачать	Маркировка энергоэффективности	M6-Energielabel.pdf	06.09.2017	220 kB > скачать
Маркировка энергоэффективности M7-Energielabel.pdf 06.09.2017 > скачать	Маркировка энергоэффективности	M7-Energielabel.pdf	06.09.2017	220 kB > скачать
Маркировка энергоэффективности M4-Energielabel.pdf 06.09.2017 > скачать	Маркировка энергоэффективности	M4-Energielabel.pdf	06.09.2017	220 kB > скачать
Паспорт продукта ErP M3-M7-ErP-ErP-Produktdatenblatt.pdf 13.02.2017 > скачать	Паспорт продукта ErP	M3-M7-ErP-ErP-Produktdatenblatt.pdf	13.02.2017	96 kB > скачать
Декларация соответствия CE CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf 15.08.2024 > скачать	Декларация соответствия CE	CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf	15.08.2024	2,4 MB > скачать
Фотография продукта M-MBH-frontal-HighRes.jpg 11.05.2017 > скачать	Фотография продукта	M-MBH-frontal-HighRes.jpg	11.05.2017	376 kB > скачать
Фотография продукта M-MBH-links-HighRes.jpg 11.05.2017 > скачать	Фотография продукта	M-MBH-links-HighRes.jpg	11.05.2017	358 kB > скачать
Фотография продукта M_MBH_rechts-HighRes.jpg 11.05.2017 > скачать	Фотография продукта	M_MBH_rechts-HighRes.jpg	11.05.2017	367 kB > скачать
BIM M4-001-BIM.ifc 16.04.2018 > скачать	BIM	M4-001-BIM.ifc	16.04.2018	4,4 MB > скачать
BIM M7-002-BIM.rfa 16.04.2018 > скачать	BIM	M7-002-BIM.rfa	16.04.2018	520 kB > скачать
BIM M3-002-BIM.rfa 16.04.2018 > скачать	BIM	M3-002-BIM.rfa	16.04.2018	520 kB > скачать
BIM M7-001-BIM.ifc 16.04.2018 > скачать	BIM	M7-001-BIM.ifc	16.04.2018	4,4 MB > скачать
BIM M6-001-BIM.ifc 16.04.2018 > скачать	BIM	M6-001-BIM.ifc	16.04.2018	4,4 MB > скачать
BIM M4-002-BIM.rfa 16.04.2018 > скачать	BIM	M4-002-BIM.rfa	16.04.2018	520 kB > скачать
BIM M6-002-BIM.rfa 16.04.2018 > скачать	BIM	M6-002-BIM.rfa	16.04.2018	520 kB > скачать
BIM M3-001-BIM.ifc 16.04.2018 > скачать	BIM	M3-001-BIM.ifc	16.04.2018	4,4 MB > скачать
Datanorm Datanorm.zip 03.06.2024 > скачать	Datanorm	Datanorm.zip	03.06.2024	40 kB > скачать
GAEB GAEB.zip 03.06.2024 > скачать	GAEB	GAEB.zip	03.06.2024	725 kB > скачать

Аксессуары

CSP 3 (входит в комплект поставки)

Вставка регулятора струи для излива M 22/24 в смесителе. Аэратор на арматуре поддерживает энергосберегающую работу проточного водонагревателя. Новые специальные струйные регуляторы CSP добавляют воздух в воду и таким образом образуют ровную, мягкую струю воды, без брызг. CSP 3 (< 2 l/min).

CSP 3: Артикул. 0010-00421

CSP 6 (входит в комплект поставки)

Вставка регулятора струи для излива M 22/24 смесителя. Аэратор на арматуре поддерживает энергосберегающую работу проточного водонагревателя. Новые специальные струйные регуляторы CSP добавляют воздух в воду и таким образом образуют ровную, мягкую струю воды, без брызг. CSP 6 (< 3,5 l/min).

CSP 6: Артикул. 0010-00461

AEB (опция)

Бесконтактный, с электронным управлением, с функцией слива воды для предотвращения образования бактерий, высота × ширина: 13,3 × 14,0 см, питание от батареи 6 В.

AEB: Артикул. 1100-04250

AEN (опция)

Бесконтактный, с электронным управлением, с функцией слива воды для предотвращения образования бактерий, высота × ширина: 13,3 × 14,0 см, с блоком питания 230 V

AEN: Артикул. 1100-04255

CSP 3a (опция)

Аэратор хромированный с наружной резьбой M 24a (подходит для излива смесителя с внутренней резьбой на выходе)

CSP 3a: Артикул. 0010-0043

CSP 3i (опция)

Аэратор хромированный с наружной резьбой M 22i (подходит для излива смесителя с внутренней резьбой на выходе)

CSP 3i: Артикул. 0010-0042

END (опция)

Однорычажный специальный смеситель с системой крепления EASY FIX и откидной пробкой слива. Излив 10,5 см. Высота × ширина: 11,1 × 15,2 см.

END: Артикул. 1100-04410

EWT (опция)

Однорычажный специальный смеситель, с никелевыми и безсвинцовыми водопроводными каналами, системой крепления EASY FIX и откидной пробкой слива. Излив 11,2 см. Высота × ширина: 15,1 × 17,5 см

EWT: Артикул. 1100-04420
