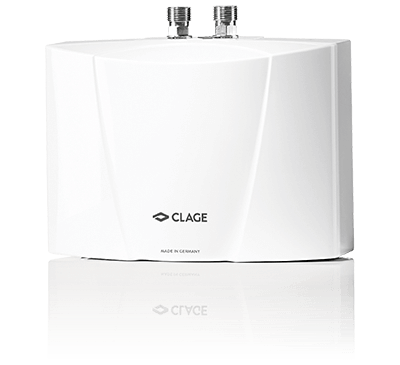

E-mini проточные электрические водонагреватели
MBH

Класс энергоэффективности А

(Шкала: от A+ до F)

MBH 3: 3,5 kW, 230 V
с электрической вилкой
MBH 4: 4,4 kW, 230 V
MBH 6: 5,7 kW, 230 V
MBH 7: 6,5 kW, 400 V

Технические характеристики
Загрузки
Аксессуары
Видеоинструкция

Здесь используется MBH.

Умывальник (например, в гостевом туалете).
Коммерческие санитарные объекты (магазины, рестораны, больницы)
Небольшая кухня (например, в офисе)

Эффективный, привлекательный и экономичный.

Проточный водонагреватель E-mini MBH – стандартное экономичное решение, совместимое со всеми традиционными смесителями. В комплект поставки входит подводка для простого подключения к крану. Теперь горячая вода у вас будет всегда, когда необходимо.

Малогабаритный проточный водонагреватель с гидравлическим управлением для энергосберегающего обеспечения умывальника горячей водой
При поступлении воды в прибор автоматически включается её нагрев на полную мощность
В комплект поставки входят тройник и гибкий напорный шланг для подключения к угловому вентилю
Используется в напорном и безнапорном варианте
Габариты (высота × ширина × глубина): 13,5 × 18,6 × 8,7 см
Стоимость: ₽

Технические характеристики

Цифры. Значения. Данные.



MBH 3	MBH 4	MBH 6	MBH 7

Артикул

Номинальная мощность при 230 В [кВт]

Номинальная мощность при 400 В [кВт]

Допустимое рабочее избыточное давление [МПа (бар)]

Гидравлические подключения (резьбовые соединения)

Объёмный расход горячей воды при ∆t = 25 K [л/мин]:

Включение при потоке воды [л/мин]

Максимальный расход ²⁾ [л/мин]

Номинальное напряжение [1~ / N / PE 230 V AC] Штепсельная вилка: Schuko Typ-F (CEE 7/7)

Номинальное напряжение [1~ / N / PE 230 V АС] неразъёмное соединение

Номинальное напряжение [2~ / PE 400 V AC] Неразъёмное соединение

Номинальный ток при 230 В [А]

Номинальный ток при 400 В [А]

Необходимое сечение кабеля [мм²]

Максимальная температура воды на входе [°C]

Степень защиты

Удельное сопротивление воды при 15 °C [Ωcm] ≥

Вес заполненного водой прибора [кг], прибл.

1500-16003	1500-16004	1500-16006	1500-16007
3,5	4,4	5,7
			6,5
1 (10)	1 (10)	1 (10)	1 (10)
G ⅜"	G ⅜"	G ⅜"	G ⅜"
2,0	2,5	3,3	3,7
1,4	1,7	2,0	2,3
2,0	2,5	3,3	3,7



15	19	25
			16
1,5	2,5	4,0	2,5
20	20	20	20
IP 25	IP 25	IP 25	IP 25
1100	1100	1100	1100
1,5	1,5	1,5	1,5

1) Повышение температуры, например, с 15 °C до 40 °C.

2) Ограниченный расход для оптимального повышения температуры, изменяется регулировочным винтом.

Загрузки

	Тип носителя	Название	Дата	Размер
Инструкции по эксплуатации и монтажу MBH-GMA-ru-en.pdf 29.06.2021 > скачать	Инструкции по эксплуатации и монтажу	MBH-GMA-ru-en.pdf	29.06.2021	1,4 MB > скачать
Инструкции по технике безопасности Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > скачать	Инструкции по технике безопасности	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > скачать
Маркировка энергоэффективности MBH7-Energielabel.pdf 06.09.2017 > скачать	Маркировка энергоэффективности	MBH7-Energielabel.pdf	06.09.2017	220 kB > скачать
Маркировка энергоэффективности MBH3-Energielabel.pdf 06.09.2017 > скачать	Маркировка энергоэффективности	MBH3-Energielabel.pdf	06.09.2017	220 kB > скачать
Маркировка энергоэффективности MBH6-Energielabel.pdf 06.09.2017 > скачать	Маркировка энергоэффективности	MBH6-Energielabel.pdf	06.09.2017	220 kB > скачать
Маркировка энергоэффективности MBH4-Energielabel.pdf 06.09.2017 > скачать	Маркировка энергоэффективности	MBH4-Energielabel.pdf	06.09.2017	220 kB > скачать
Паспорт продукта ErP MBH3-MBH7-ErP-Produktdatenblatt.pdf 13.02.2017 > скачать	Паспорт продукта ErP	MBH3-MBH7-ErP-Produktdatenblatt.pdf	13.02.2017	96 kB > скачать
Декларация соответствия CE CE-Konformitaetserklaerung-nach-RoHS3-MBH-2024-08.pdf 15.08.2024 > скачать	Декларация соответствия CE	CE-Konformitaetserklaerung-nach-RoHS3-MBH-2024-08.pdf	15.08.2024	2,7 MB > скачать
Фотография продукта M-MBH-frontal-HighRes.jpg 11.05.2017 > скачать	Фотография продукта	M-MBH-frontal-HighRes.jpg	11.05.2017	376 kB > скачать
Фотография продукта M-MBH-links-HighRes.jpg 11.05.2017 > скачать	Фотография продукта	M-MBH-links-HighRes.jpg	11.05.2017	358 kB > скачать
Фотография продукта M_MBH_rechts-HighRes.jpg 11.05.2017 > скачать	Фотография продукта	M_MBH_rechts-HighRes.jpg	11.05.2017	367 kB > скачать
Фото в интерьере MBH-Festanschluss-druckfest-Milieufoto.jpg 06.02.2017 > скачать	Фото в интерьере	MBH-Festanschluss-druckfest-Milieufoto.jpg	06.02.2017	119 kB > скачать
Фото в интерьере MBH-Installation-Milieufoto.jpg 13.02.2017 > скачать	Фото в интерьере	MBH-Installation-Milieufoto.jpg	13.02.2017	201 kB > скачать
Фото в интерьере MBH-Milieufoto-offener-Waschtischunterschrank.jpg 24.06.2020 > скачать	Фото в интерьере	MBH-Milieufoto-offener-Waschtischunterschrank.jpg	24.06.2020	461 kB > скачать
BIM MBH4-002-BIM.rfa 16.04.2018 > скачать	BIM	MBH4-002-BIM.rfa	16.04.2018	520 kB > скачать
BIM MBH6-002-BIM.rfa 16.04.2018 > скачать	BIM	MBH6-002-BIM.rfa	16.04.2018	520 kB > скачать
BIM MBH7-002-BIM.rfa 16.04.2018 > скачать	BIM	MBH7-002-BIM.rfa	16.04.2018	536 kB > скачать
BIM MBH3-002-BIM.rfa 16.04.2018 > скачать	BIM	MBH3-002-BIM.rfa	16.04.2018	520 kB > скачать
BIM MBH6-001-BIM.ifc 16.04.2018 > скачать	BIM	MBH6-001-BIM.ifc	16.04.2018	4,4 MB > скачать
BIM MBH7-001-BIM.ifc 16.04.2018 > скачать	BIM	MBH7-001-BIM.ifc	16.04.2018	4,4 MB > скачать
BIM MBH3-001-BIM.ifc 16.04.2018 > скачать	BIM	MBH3-001-BIM.ifc	16.04.2018	4,4 MB > скачать
BIM MBH4-001-BIM.ifc 16.04.2018 > скачать	BIM	MBH4-001-BIM.ifc	16.04.2018	4,4 MB > скачать
Datanorm Datanorm.zip 03.06.2024 > скачать	Datanorm	Datanorm.zip	03.06.2024	40 kB > скачать
GAEB GAEB.zip 03.06.2024 > скачать	GAEB	GAEB.zip	03.06.2024	725 kB > скачать

Аксессуары

CSP 3 (входит в комплект поставки)

Вставка регулятора струи для излива M 22/24 в смесителе. Аэратор на арматуре поддерживает энергосберегающую работу проточного водонагревателя. Новые специальные струйные регуляторы CSP добавляют воздух в воду и таким образом образуют ровную, мягкую струю воды, без брызг. CSP 3 (< 2 l/min).

CSP 3: Артикул. 0010-00421

CSP 6 (входит в комплект поставки)

Вставка регулятора струи для излива M 22/24 смесителя. Аэратор на арматуре поддерживает энергосберегающую работу проточного водонагревателя. Новые специальные струйные регуляторы CSP добавляют воздух в воду и таким образом образуют ровную, мягкую струю воды, без брызг. CSP 6 (< 3,5 l/min).

CSP 6: Артикул. 0010-00461
