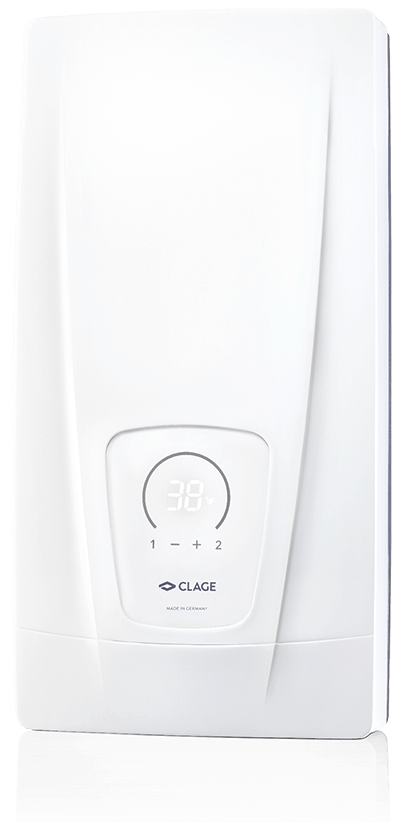

E-comfort doorstroomverwarmer
DCX Next L

Energie-efficiëntieklasse A

(Schaal: A+ tot F)

DCX Next L: 18/21/24/27 kW, 400 V

Technische gegevens
Downloads
Accessoires

Hier wordt de DCX Next L gebruikt.

Handwasbak
Douche
Badkuip
Keukengootsteen

Prachtig uitzicht: traploos warm water.

Productinnovatie

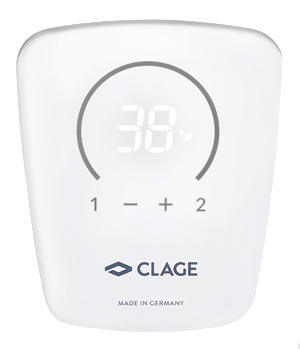

De DCX Next L wordt comfortabel bediend via een LED-display met sensortoetsen. De twee geheugentoetsen zijn vooraf ingesteld op 38 °C en 42 °C en kunnen afzonderlijk worden ingesteld. Via een servicemenu kunnen apparaatparameters worden uitgelezen en ingesteld.

Awards E-comfort doorstroomverwarmer DCX Next L

Elektronisch geregelde comfortdoorstroomverwarmer met sensorbedieningspaneel en LED-display
Nauwkeurige temperaturen tussen 20 °C en 60 °C dankzij TWIN TEMPERATURE Control TTC
Bijzonder luchtbestendig verwarmingssysteem dankzij innovatieve indeling van het verwarmingskanaal
Kaal verwarmingssysteem IES zorgt voor een langere levensduur, minder verkalking en is efficiënt en onderhoudsvriendelijk
Elektronisch veiligheidssysteem met luchtbelherkenning, temperatuur- en drukbeveiliging
Met Multiple Power System MPS wordt het maximale energieverbruik bij de installatie ingesteld: 18, 21, 24 of 27 kW, 400 V
Eenvoudige installatie dankzij vrije inbouwruimte en variabele aansluitmogelijkheden
Geschikt voor waterbesparende armaturen: bijzonder lage inschakelwaterhoeveelheid vanaf 1,5 l/min dankzij innovatieve waterstroomtechniek
Afmetingen (hoogte × breedte × diepte): 46,8 × 23,9 × 9,6 cm

Technische gegevens

Cijfers. Gegevens. Feiten.



DCX Next L

Artikelnummer

Nominaal vermogen ¹⁾ (variabel instelbaar door MPS) bij 400 V [kW].

Maximale bedrijfsdruk [MPa (bar)] ²⁾

Wateraansluitingen (schroefaansluitingen)

Warm water opbrengst bij

Stroomsnelheid bij inschakelen [l/min]

Maximaal debiet ⁴⁾ [l/min]

Nominale spanning [3~ / PE 400 V AC] Vaste aansluiting ⁵⁾

Nominale stroom bij 400 V [A]

Vereiste kabeldiameter [mm²]

Maximale aanvoertemperatuur [°C]

Geschikt voor naverwarming zonneboilersystemen ⁶⁾

Beschermingsklasse

Specifieke waterweerstand bij 15 °C [Ωcm] ≥

Gewicht met watervulling [kg], ca.

3200-36451
18	21	24	27
1 (10)	1 (10)	1 (10)	1 (10)
G ½"	G ½"	G ½"	G ½"
9,2	10,7	12,3	13,8
1,5	1,5	1,5	1,5
8,0	8,0	8,0	8,0

26	30	35	39
4,0	4,0	6,0	6,0
70	70	70	70

IP 25	IP 25	IP 25	IP 25
1100	1100	1100	1100
4,2	4,2	4,2	4,2

1) Het ingestelde vermogen beïnvloedt de waarden bij nominale stroom, kabeldoorsnede en warmwateropbrengst.

2) Ook geschikt voor drukloze toepassing

3) Temperatuurverhoging van bijv. 12 °C tot 40 °C, gemengd water

4) Beperkte doorstroom voor optimale temperatuurstijging

5) Alternatief aan te sluiten op 380 V

6) Geschikt voor naverwarming

Downloads

	Type media	Titel	Datum	Grootte
Productinformatie DCX13-Next-L-DCX-Next-L-PI-nl.pdf 09.04.2024 > download	Productinformatie	DCX13-Next-L-DCX-Next-L-PI-nl.pdf	09.04.2024	629 kB > download
Gebruik- en montagehandleiding DCX-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 25.10.2023 > download	Gebruik- en montagehandleiding	DCX-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	25.10.2023	38,7 MB > download
Snelstartgids DCX-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 23.04.2024 > download	Snelstartgids	DCX-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	23.04.2024	7,0 MB > download
Veiligheidsinstructies Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > download	Veiligheidsinstructies	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > download
Energielabel DCX-Next-L-Energielabel-2023.pdf 24.10.2023 > download	Energielabel	DCX-Next-L-Energielabel-2023.pdf	24.10.2023	231 kB > download
CE-verklaring CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf 21.04.2023 > download	CE-verklaring	CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf	21.04.2023	1,3 MB > download
Productfoto DCX-Next-L-frontal.jpg 20.09.2023 > download	Productfoto	DCX-Next-L-frontal.jpg	20.09.2023	294 kB > download
Datanorm Datanorm.zip 03.06.2024 > download	Datanorm	Datanorm.zip	03.06.2024	40 kB > download
GAEB GAEB.zip 03.06.2024 > download	GAEB	GAEB.zip	03.06.2024	725 kB > download

Accessoires

RDX 3 (optioneel)

Indien gewenst is het universele montageframe RDX 3 als accessoire verkrijgbaar, waarmee de elektrische aansluiting op elk punt achter het apparaat kan worden gemaakt. De IP-beschermingsklasse van het apparaat met RDX 3 is IP24. Met elektrische bedrading en leidingverlengstukken. Voor moeilijke installatieomstandigheden, bijv. vervanging van een doorstroomverwarmer waarbij aansluitingen verspringen. Compenseert voor uitstekende tegels of oneffenheden in de wand. Montage alleen door een vakman of specialist.

RDX 3: Artikelnummer 3200-36100

UDX (optioneel)

Flexibele slangen-set voor installatie onder de gootsteen met opbouwwateraansluitingen G ⅜-inch top (RDX-montageframe vereist).

UDX: Artikelnummer 3200-34110

VDX (optioneel)

Flexibele slangen-set voor verspringende installatie of het verwisselen van de wateraansluitingen bij het vervangen van gasgeiser of traditionele boiler (RDX-montageframe vereist).

VDX: Artikelnummer 3200-34120
