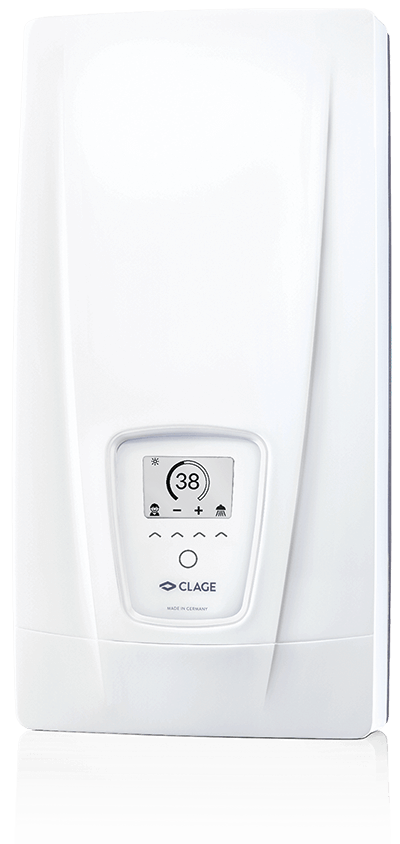

E-comfort instant waterverwarmer
DEX 12 Next

Energie-efficiëntieklasse A

(Schaal: A+ tot F)

DEX 12 Next: 8,8/11,5 kW, 220–240 V

Technische gegevens
Downloads
Accessoires

Hier wordt de DEX 12 Next gebruikt.

Handwasbak
Douche
Keukengootsteen

Comfortabel, zuinig en betrouwbaar.

Productinnovatie

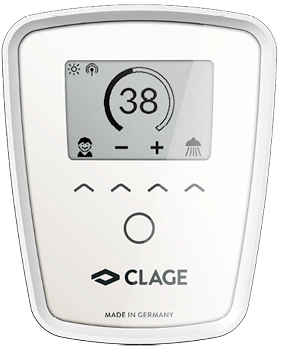

De DEX 12 Next heeft alles wat een goede elektronische E-comfort instant waterverwarmer onderscheidt. De gewenste temperatuur kan direct worden gekozen en kan eenvoudig worden afgelezen op het grote, verlichte e-papier display.

Awards E-comfort instant waterverwarmer DEX 12 Next

Elektronisch geregelde comfort-momentopwarming met echt glazen e-papier display en sensortoetsen voor hoog bedieningscomfort
Met het Multiple Power System MPS^® wordt het maximale stroomverbruik bij de installatie bepaald: 8,8 of 11,5 kW (bij 230 V).
TWIN TEMPERATURE Control TTC^® voor temperaturen met een nauwkeurigheid tussen 20 °C en 60 °C tot aan de vermogensgrens
In het comfortbereik tussen 35 °C en 43 °C kan de temperatuur in stappen van 0,5 graden worden ingesteld.
Geschikt voor waterbesparende armaturen door bijzonder laag inschakelwaterdebiet vanaf 1,5 l/min dankzij innovatieve waterdebiettechnologie
Praktisch luchtbestendig verwarmingssysteem door nieuwe verwarmingskanaalopstelling
Blank draadverwarmingssysteem IES^® zorgt voor een langere levensduur minder verkalking en is efficiënt en onderhoudsvriendelijk
Elektronisch veiligheidssysteem met luchtbeldetectie, temperatuur- en drukafsluiting
Module voor radiografische afstandsbediening verkrijgbaar als accessoire
Kan ook worden bediend via tablet of smartphone (iOS 9 / Android-OS 4.4 of hoger) (vereist een FXE 3 draadloze adapter en de "Smart Control" app)
Dimensions (hoogte × breedte × diepte): 46,8 × 23,9 × 9,6 cm

Technische gegevens

Cijfers. Gegevens. Feiten.



DEX 12 Next

Artikelnummer

Nominaal vermogen ¹⁾ (variabel instelbaar door MPS) bij 230 V [kW]

Maximale bedrijfsdruk [MPa (bar)]

Wateraansluitingen (schroefaansluitingen)

Warm water opbrengst bij

Stroomsnelheid bij inschakelen [l/min]

Maximaal debiet ³⁾ [l/min]

Spanning [1~ / N / PE 220-240 V AC] Vaste aansluiting

Nominale stroom bij 230 V [A]

Vereiste kabeldiameter [mm²]

Maximale aanvoertemperatuur [°C]

Geschikt voor naverwarming zonneboilersystemen ⁴⁾

Beschermingsklasse

Specifieke waterweerstand bij 15 °C [Ωcm] ≥

Gewicht met watervulling [kg], ca.

3200-36412
8,8	11,5
1 (10)	1 (10)
G ½"	G ½"
4,5	5,9
1,5	1,5
5,0	5,0

38,3	50,0
10	10
70	70

IP 25	IP 25
1300	1300
4,2	4,2

1) De ingestelde aangesloten belasting beïnvloedt de waarden bij nominale stroom en warmwateruitgang.

2) Temperatuurverhoging van bijv. 12 °C tot 40 °C (gemengd water met een debiet van >5 l/min)

3) Beperkte doorstroom voor optimale temperatuurstijging

4) Geschikt voor naverwarming

Downloads

	Type media	Titel	Datum	Grootte
Productinformatie DEX12-Next-PI-nl.pdf 09.04.2024 > download	Productinformatie	DEX12-Next-PI-nl.pdf	09.04.2024	670 kB > download
Gebruik- en montagehandleiding DEX12-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 20.02.2023 > download	Gebruik- en montagehandleiding	DEX12-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	20.02.2023	23,5 MB > download
		Oudere versies>
	Gebruik- en montagehandleiding	DEX12-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-10-2022.pdf> download		> download
	Gebruik- en montagehandleiding	DEX12-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-08-2020.pdf> download		> download
		Andere versies op aanvraag
Snelstartgids DEX12-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 17.10.2024 > download	Snelstartgids	DEX12-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	17.10.2024	5,0 MB > download
		Oudere versies>
	Snelstartgids	DEX12-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-10-2022.pdf> download		> download
	Snelstartgids	DEX12-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-07-2021.pdf> download		> download
	Snelstartgids	DEX12-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-08-2020.pdf> download		> download
		Andere versies op aanvraag
Handleiding met alleen foto's DX3-230V-Bilderanleitung-mit-DMB.pdf 19.07.2023 > download	Handleiding met alleen foto's	DX3-230V-Bilderanleitung-mit-DMB.pdf	19.07.2023	1,9 MB > download
		Oudere versies>
	Handleiding met alleen foto's	DX3-230V-Bilderanleitung-mit-DMB-03-2020.pdf> download		> download
		Andere versies op aanvraag
Installatie toebehoren DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 > download	Installatie toebehoren	DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf	13.11.2018	370 kB > download
Veiligheidsinstructies Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > download	Veiligheidsinstructies	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > download
Energielabel DEX12-Next-Energielabel_2020.pdf 28.03.2023 > download	Energielabel	DEX12-Next-Energielabel_2020.pdf	28.03.2023	232 kB > download
ErP productgegevensblad DX3.1-DEX12-Next-ErP-Produktdatenblatt.pdf 27.03.2023 > download	ErP productgegevensblad	DX3.1-DEX12-Next-ErP-Produktdatenblatt.pdf	27.03.2023	101 kB > download
CE-verklaring CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf 21.04.2023 > download	CE-verklaring	CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf	21.04.2023	1,3 MB > download
Productfoto DEX-Next-Produktfoto.jpg 22.12.2020 > download	Productfoto	DEX-Next-Produktfoto.jpg	22.12.2020	676 kB > download
Datanorm Datanorm.zip 03.06.2024 > download	Datanorm	Datanorm.zip	03.06.2024	40 kB > download
GAEB GAEB.zip 03.06.2024 > download	GAEB	GAEB.zip	03.06.2024	725 kB > download

Accessoires

FX 3 (optioneel)

Extra afstandsbediening voor een comfortabele temperatuurregeling van de doorstromer over een afstand van ca. 10 meter binnenshuis. Veilige, Bluetooth^® radiotransmissie, continue temperatuurselectie via twee knoppen, twee knoppen met vaste waarde en een LCD-display, magnetische wandbeugel en batterijen (meegeleverd). IP20. Afmetingen (H × B × D): 5,8 × 12,5 × 1,9 cm

FX 3: Artikelnummer 3200-34021

FXS 3 (D, M) (optioneel)

FX 3 radiografische afstandsbediening plus Bluetooth^® -radio-adapter FXE in een set voor installatie in de instant waterverwarmer. Naast de bediening op het apparaat maakt de radiografische afstandsbediening de comfortabele temperatuurinstelling van de doorstroomverwarmers over een afstand van ca. 10 meter in het gebouw mogelijk. Beveiligde Bluetooth-radiotransmissie, traploze temperatuurselectie via twee knoppen, twee knoppen met vaste waarden en een LCD-display, magnetische muurbeugel en batterijen (meegeleverd). IP 20. Afmetingen (H × B × T): 5,8 × 12,5 × 1,9 cm.

FXS 3 (D, M): Artikelnummer 3200-34020

FXE 3 (D, M) (optioneel)

Bluetooth^® radio-adapter voor installatie in de doorstroomverwarmers om de elektrische doorstroomverwarmers aan te sluiten op de Smartphone / Tablet of de CLAGE-afstandsbediening. Deze uitbreiding is nodig als de apparaten nog niet zijn uitgerust met een FX 3 radiografische afstandsbediening.

FXE 3 (D, M): Artikelnummer 3200-34022

FXS Next (D) (optioneel)

Bluetooth-radioafstandsbediening voor elektronische doorstroomverwarmers, temperatuurkeuze en instellingen via sensortoetsen in een intuïtieve menunavigatie, met e-paper-display, Bluetooth-verbinding voor veilige gegevensoverdracht tussen radioafstandsbediening en doorstroomverwarming, radioadapter FXE 3 voor inbouw in de doorstroomverwarming (D-serie) bij de levering van FXS Next inbegrepen, batterijen en magnetische wandhouder bij de levering inbegrepen.

FXS Next (D): Artikelnummer 3200-34025

Gebruik- en montagehandleidingFX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-sv-el.pdf (2,15 MB)

RDX 3 (optioneel)

Indien gewenst is het universele montageframe RDX 3 als accessoire verkrijgbaar, waarmee de elektrische aansluiting op elk punt achter het apparaat kan worden gemaakt. De IP-beschermingsklasse van het apparaat met RDX 3 is IP24. Met elektrische bedrading en leidingverlengstukken. Voor moeilijke installatieomstandigheden, bijv. vervanging van een doorstroomverwarmer waarbij aansluitingen verspringen. Compenseert voor uitstekende tegels of oneffenheden in de wand. Montage alleen door een vakman of specialist.

RDX 3: Artikelnummer 3200-36100

UDX (optioneel)

Flexibele slangen-set voor installatie onder de gootsteen met opbouwwateraansluitingen G ⅜-inch top (RDX-montageframe vereist).

UDX: Artikelnummer 3200-34110

VDX (optioneel)

Flexibele slangen-set voor verspringende installatie of het verwisselen van de wateraansluitingen bij het vervangen van gasgeiser of traditionele boiler (RDX-montageframe vereist).

VDX: Artikelnummer 3200-34120
