Warmwatertank
S 10-U

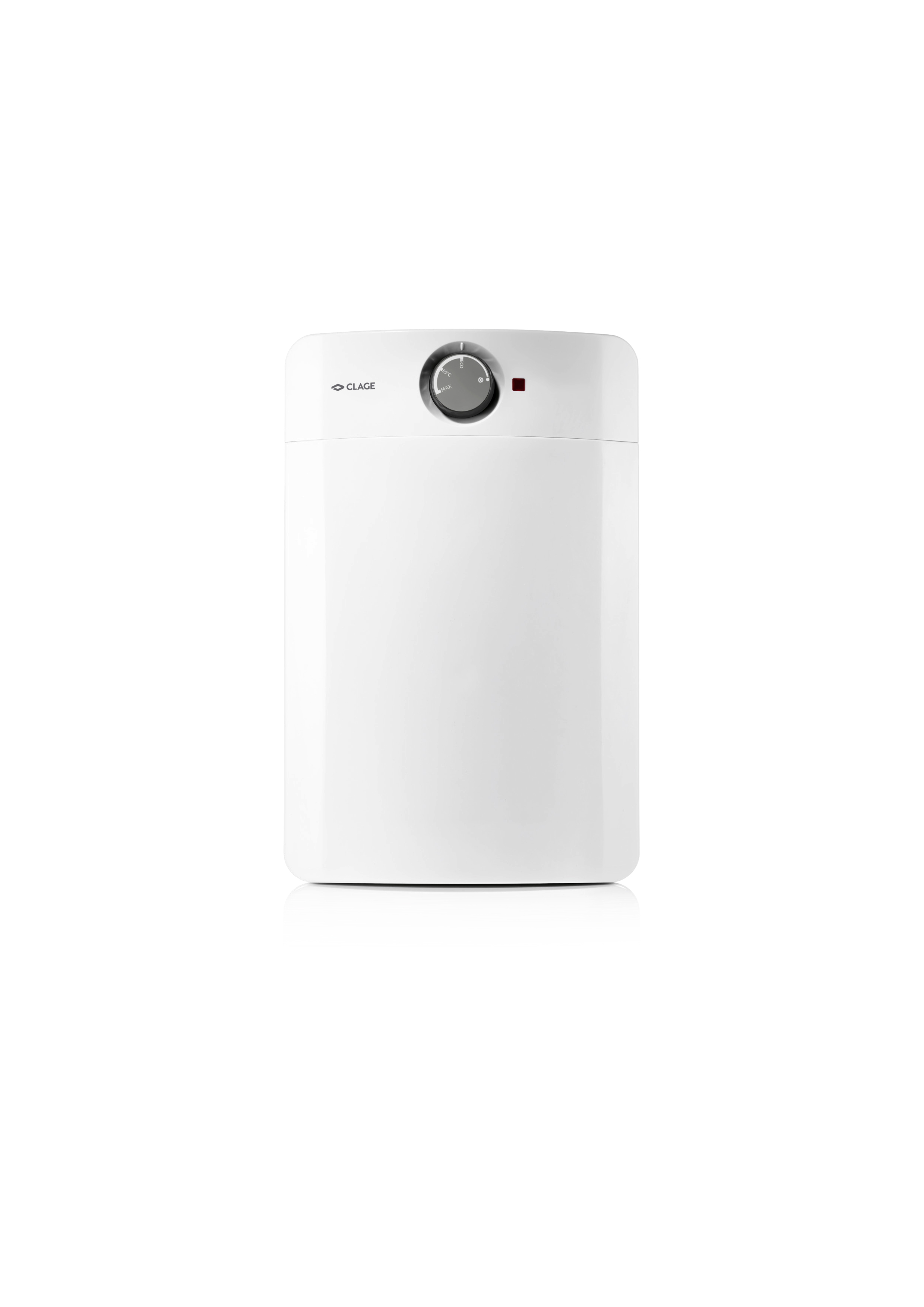

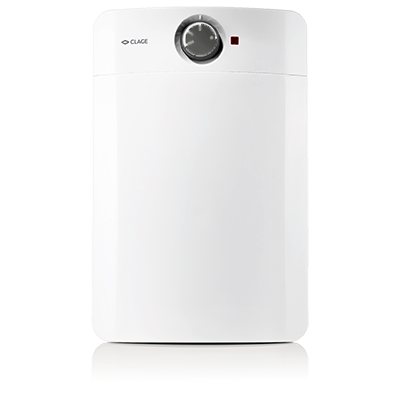

Warmwatertank S 10-U

Energie-efficiëntieklasse A

(Schaal: A+ tot F)

  • S 10-U: 2,2 kW, 230 V
    met stekker

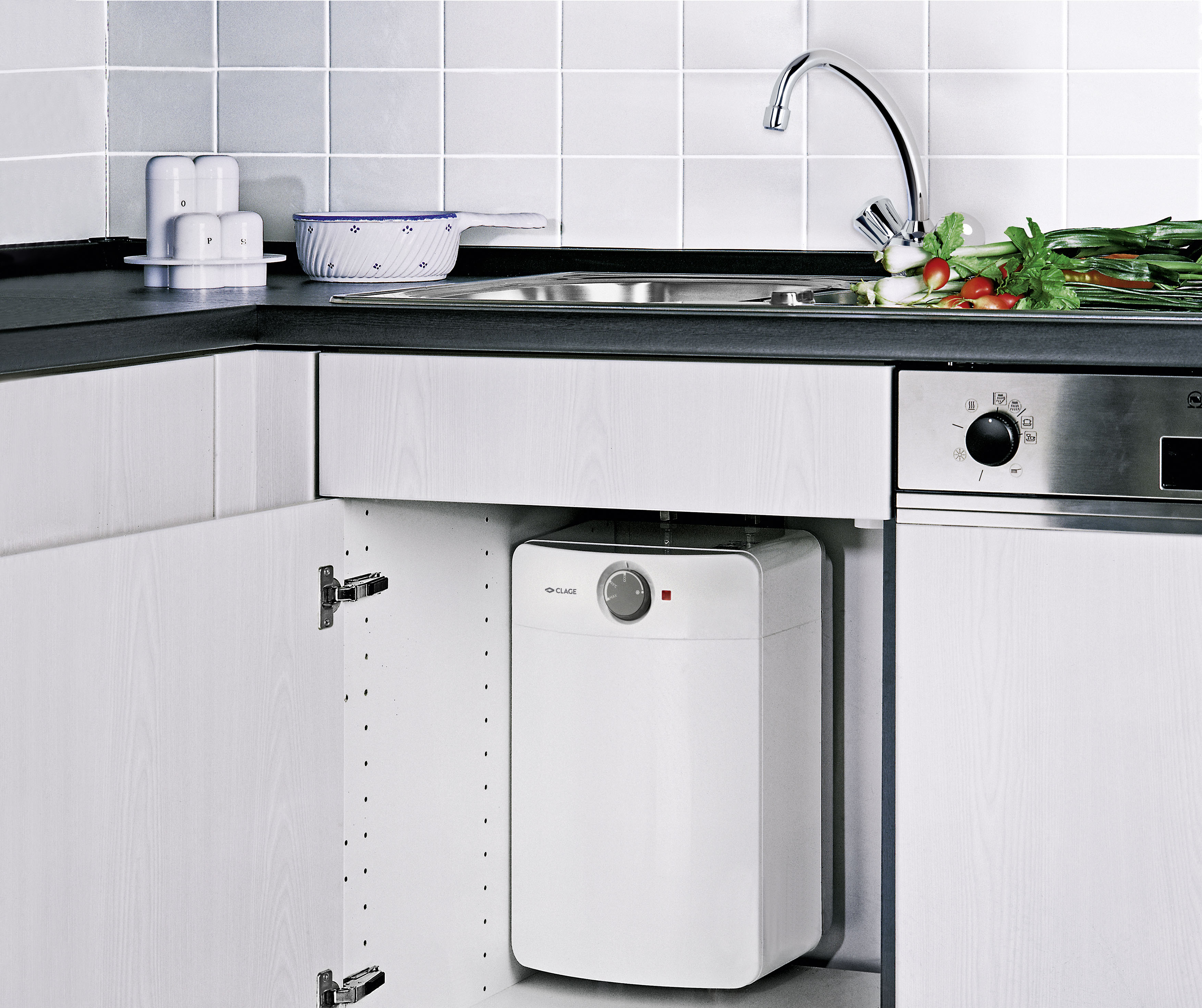

De S 10-U wordt hier gebruikt.

  1. Handwasbak

    Handwasbak

  2. Keukengootsteen

    Keukengootsteen

Kleine accumulator 10 liter.

Met een inhoud van 10 liter voldoet deze voorraadtank ook aan de verhoogde behoefte aan warm water van een gootsteen. Dankzij de duurzame koperen tank is de installatie zowel drukloos als drukbestendig in combinatie met een veiligheidsgroep mogelijk.

  • Drukbestendige 10 liter kleine opslagtank (onderbak) voor de levering van een of twee aftappunten
  • Corrosiebestendige en daardoor onderhoudsvrije koperen binnentank met hoogwaardige thermische isolatie
  • Temperatuurregelaar ca. 5 °C tot 80 °C
  • Compatibel voor drukloze installatie (met lagedrukfitting) en drukvaste installatie (met veiligheidsgroep)
  • Afmetingen (hoogte × breedte × diepte): 45 × 30 × 29 cm

Technische gegevens

>

Cijfers. Gegevens. Feiten.


















Warmwatertank S 10-U
Handwasbak Keukengootsteen
S 10-U
Artikelnummer
Nominaal vermogen [kW]
Capaciteit [liter]
Ontwerp: vlamwerend 1)
Maximale bedrijfsdruk [MPa (bar)]
Wateraansluitingen (schroefaansluitingen)
Temperatuurskeuzebereik [°C]
Gemengde waterhoeveelheid 40 °C 2) [liter], ca.
Verwarmingstijd
Stand-by stroomverbruik bij 55 °C [kWh/24h]
Nominale spanning [1~ / N / PE 230 V AC] Aansluiting: Schuko Typ-F (CEE 7/7)
Nominale stroom [A]
Functieweergave
Koperen binnentank
Beschermingsklasse
Gewicht met watervulling [kg], ca.
4100-42103
2,2
10
0,8 (8)
G ⅜"
5 / 30 – 35 / 55 / 80
20
17
0,34
10
IP 24
16,5

1) Installatie ook mogelijk met drukloze montage

2) Bij een aanvoertemperatuur van 15 °C en een inhoudstemperatuur van 65 °C

3) Temperatuurverhoging van bijv. 15 °C tot 70 °C

Downloads

>

Type media Titel Datum Grootte

Gebruik- en montagehandleiding

S10-U--S10-O--S15-U--S15-O--GMA-de-en-fr-nl.pdf

06.12.2023

> download
Gebruik- en montagehandleiding S10-U--S10-O--S15-U--S15-O--GMA-de-en-fr-nl.pdf 06.12.2023 3,7 MB
> download
  Oudere versies>
 Gebruik- en montagehandleidingS10-U--S10-O--S15-U--S15-O--GMA-de-en-fr-nl-02-2017.pdf> download> download
  Andere versies op aanvraag

Energielabel

S10-U-Energielabel.pdf

14.02.2017

> download
Energielabel S10-U-Energielabel.pdf 14.02.2017 217 kB
> download

ErP productgegevensblad

S10-U--S10-O--S15-U--S15-O.pdf

23.03.2023

> download
ErP productgegevensblad S10-U--S10-O--S15-U--S15-O.pdf 23.03.2023 199 kB
> download

CE-verklaring

S10-U--S10-O--S15-U--S15-O--Konformitaetserklaerung-CE-Conformity-de-en-2022-06.pdf

23.03.2023

> download
CE-verklaring S10-U--S10-O--S15-U--S15-O--Konformitaetserklaerung-CE-Conformity-de-en-2022-06.pdf 23.03.2023 1,1 MB
> download

Productfoto


29.06.2017

> download
Productfoto S10-U-frontal-HighRes.jpg 29.06.2017 337 kB
> download

Productfoto


29.06.2017

> download
Productfoto S10-U-S10-O-frontal-HighRes.jpg 29.06.2017 467 kB
> download

Datanorm

Datanorm.zip

03.06.2024

> download
Datanorm Datanorm.zip 03.06.2024 40 kB
> download

GAEB

GAEB.zip

03.06.2024

> download
GAEB GAEB.zip 03.06.2024 725 kB
> download

Accessoires

>

CSS

CSS (optioneel)

Straalregelaarinzetstuk voor mondstuk M 22/24 op de fitting

CSS: Artikelnummer 0010-00504

CSSi

CSSi (optioneel)

Beluchter met verchroomd mondstuk M 22i (geschikt voor armaturen met buitendraad bij de uitlaat)

CSSi: Artikelnummer 89125

SGU

SGU (optioneel)

Veiligheidsgroep onder de gootsteen met terugslagklep, drukbegrenzer en flexibele aansluitslangen voor een drukvaste installatie

SGU: Artikelnummer 4100-0013

SGUT

SGUT (optioneel)

Set T-stukken voor het aansluiten van een tweede kraan

SGUT: Artikelnummer 4100-0014

SNT

SNT (optioneel)

Tweeknops kraan met draaibare uitloop 15,5 cm, voor montage onder de gootsteen, met drie flexibele aansluitslangen ⅜ inch

SNT: Artikelnummer 4100-02100
