E-compacte doorstroomverwarmer
CEX 9

Energie-efficiëntieklasse A

(Schaal: A+ tot F)

CEX 9: 6,6/8,8 kW, 220–240 V

Technische gegevens
Downloads
Accessoires

Hier wordt de CEX 9 gebruikt.

Handwasbak
Douche
Keukengootsteen
Wastafel
Dubbele wastafel

Snelle en efficiënte waterverwarming.

Compacte doorstroomverwarmers voor wastafels, keukenwastafels of zelfs douchebaden. De aangesloten belasting is 6,6 tot 8,8 kW 220 tot 240 V. Dit betekent dat het apparaat voldoende vermogen heeft om ongeveer 5 l/min warm water op te warmen tot 35°C tot 55°C. In veel landen is het koude water warmer dan in Duitsland, zodat het ongewoon lage rendement voor het douchen voldoende is. Tijdens de installatie kan de instantane waterverwarmer worden beperkt tot 6,6 kW. Dit maakt het apparaat veelzijdig en zet met de IES®-verwarmingstechnologie nieuwe maatstaven op het gebied van snelle en efficiënte waterverwarming.

Elektronisch gestuurde doorstroomverwarmers in compact formaat als overstroomunit
Keypad met LCD-display voor nauwkeurige temperatuurinvoer tussen 20 °C en 55 °C
In het comfortbereik tussen 35 °C en 43 °C kan de temperatuur in stappen van 0,5 graden worden ingesteld.
Twee programmatoetsen voor individuele vaste waarden, activeerbare temperatuurbegrenzer en bedrijfsindicaties
Geen koudwatertoevoer meer
Eenvoudige installatie dankzij kleine afmetingen en externe eingabe-inch-wateraansluitingen voor drukvaste of drukloze installatie
Nauwkeurige temperatuur tot aan de vermogenslimiet met TWIN TEMPERATURE Control TTC^®
Met Multiple Power System MPS^® wordt het maximale stroomverbruik tijdens de installatie bepaald: 6,6 of 8,8 kW
Module voor afstandsbediening verkrijgbaar als accessoire draadloze afstandsbediening FXS 3 (C)
Kan ook worden bediend met een tablet of smartphone (vanaf iOS 9 / Android-OS 4.4) (hiervoor is een FXE3 (C) radioadapter en de "Smart Control" app nodig)
Afmetingen (hoogte × breedte × diepte): 29,4 × 17,7 × 10,4 cm

Technische gegevens

Cijfers. Gegevens. Feiten.



CEX 9

Artikelnummer

Nominaal vermogen ¹⁾ (variabel instelbaar door MPS) bij 230 V [kW].

Maximale bedrijfsdruk [MPa (bar)]

Wateraansluitingen (schroefaansluitingen)

Warm water opbrengst bij

Stroomsnelheid bij inschakelen [l/min]

Maximaal debiet ³⁾ [l/min]

Spanning [1~ / N / PE 220-240 V AC] Vaste aansluiting

Nominale stroom bij 230 V [A]

Vereiste kabeldiameter [mm²]

Maximale aanvoertemperatuur [°C]

Geschikt voor naverwarming zonneboilersystemen ⁴⁾

Beschermingsklasse

Specifieke waterweerstand bij 15 °C [Ωcm] ≥

Gewicht met watervulling [kg], ca.

2400-26439
6,6	8,8
1 (10)	1 (10)
G ½"	G ½"
2,9	3,8
2	2
5	5

29	38
4	6
60	60

IP 25	IP 25
1100	1100
2,7	2,7

1) De ingestelde aangesloten belasting beïnvloedt de waarden bij nominale stroom, kabeldoorsnede en warmwateruitgang.

2) Temperatuurverhoging van bijv. 12 °C tot 45 °C

3) Beperkte doorstroom voor optimale temperatuurstijging

4) Geschikt voor naverwarming

Downloads

	Type media	Titel	Datum	Grootte
Productinformatie CEX9-PI-nl.pdf 10.06.2022 > download	Productinformatie	CEX9-PI-nl.pdf	10.06.2022	754 kB > download
Gebruik- en montagehandleiding CX3-CEX9-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 29.08.2022 > download	Gebruik- en montagehandleiding	CX3-CEX9-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf	29.08.2022	6,0 MB > download
		Oudere versies>
	Gebruik- en montagehandleiding	CX3-CEX9-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-04-2021.pdf> download		> download
		Andere versies op aanvraag
Handleiding met alleen foto's CX3-230V-Bilderanleitung-Uebertisch.pdf 07.05.2021 > download	Handleiding met alleen foto's	CX3-230V-Bilderanleitung-Uebertisch.pdf	07.05.2021	967 kB > download
Veiligheidsinstructies Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > download	Veiligheidsinstructies	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > download
Energielabel CEX9-Energielabel.pdf 13.02.2017 > download	Energielabel	CEX9-Energielabel.pdf	13.02.2017	220 kB > download
CE-verklaring CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf 15.08.2024 > download	CE-verklaring	CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf	15.08.2024	3,0 MB > download

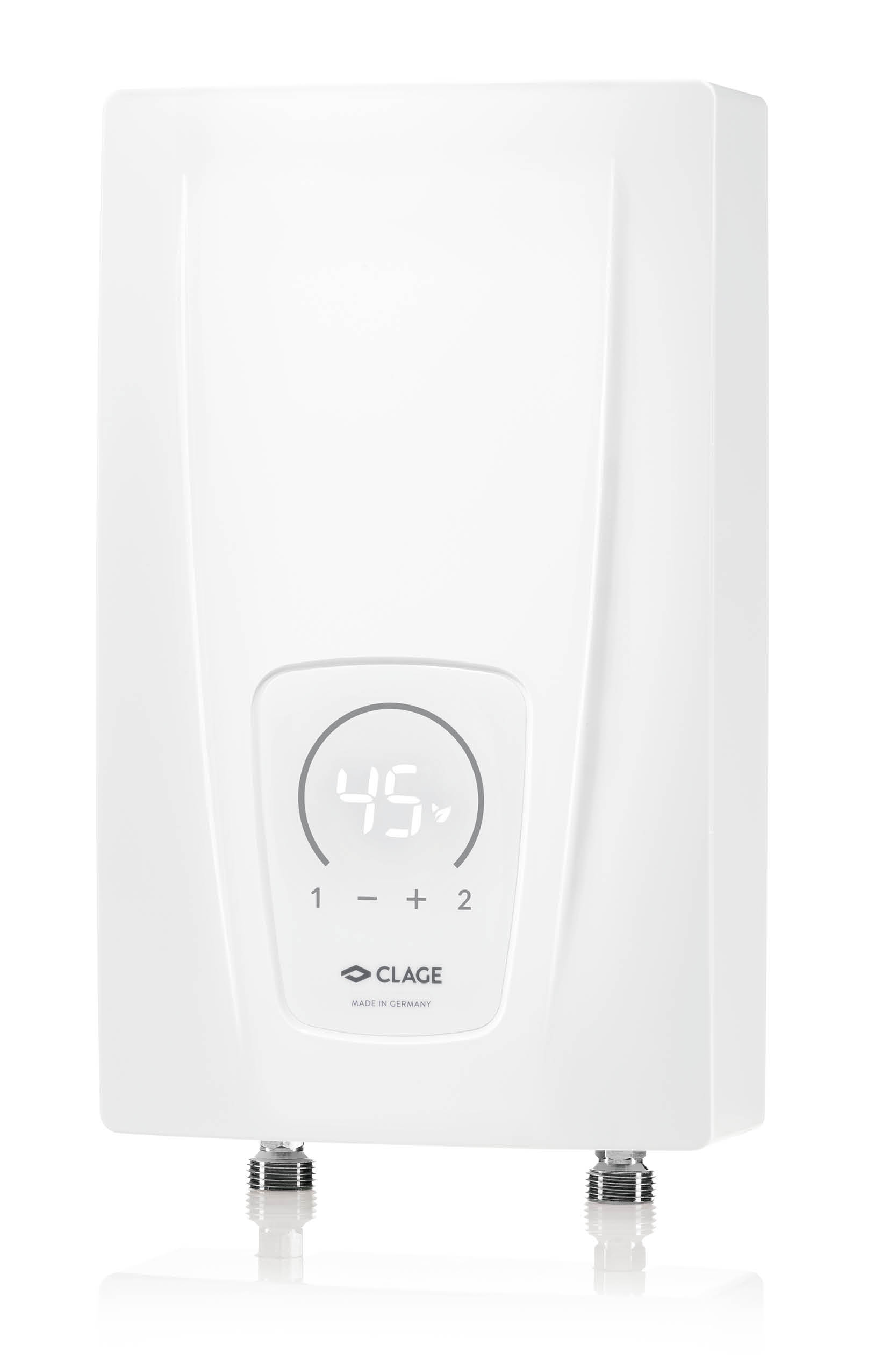

Productfoto CEX-CX3-Produktfoto.jpg 27.12.2021 > download	Productfoto	CEX-CX3-Produktfoto.jpg	27.12.2021	50 kB > download

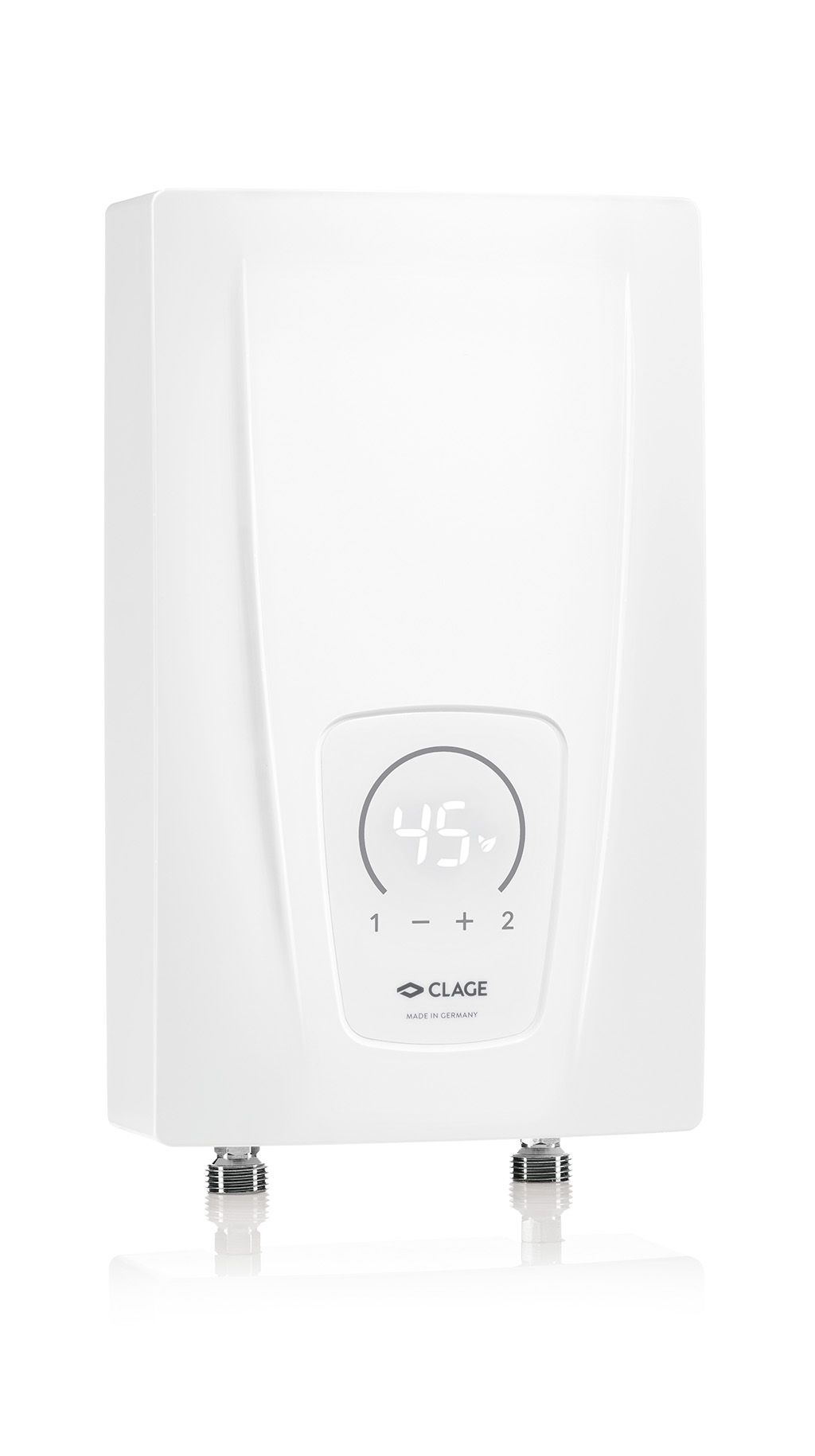

Productfoto CEX-CX3-45Grad-Produktfoto-links.jpg 27.12.2021 > download	Productfoto	CEX-CX3-45Grad-Produktfoto-links.jpg	27.12.2021	76 kB > download
GAEB GAEB.zip 03.06.2024 > download	GAEB	GAEB.zip	03.06.2024	725 kB > download

Accessoires

CSO (optioneel)

Eengreepsmengkraan CSO (drukloos) voor montage op ½ inch muurplaat en een draaibare uitloop van 16 cm

CSO: Artikelnummer 1100-04165

CSP 6 (optioneel)

Straalregelaar voor kraanuitloop M 22/24. De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-regelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 6 (< 3,5 l/min).

CSP 6: Artikelnummer 0010-00461

CSP 6a (optioneel)

Beluchter met verchroomd mondstuk M 24a (geschikt voor armaturen met binnendraad op de uitloop). De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-regelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 6a (< 3,5 l/min).

CSP 6a: Artikelnummer 0010-0047

CSP 6i (optioneel)

Beluchter met verchroomd mondstuk M 22i (geschikt voor armaturen met buitendraad op de uitloop). De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-straalregelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 6i (< 3,5 l/min).

CSP 6i: Artikelnummer 0010-0046

CXH (optioneel)

Regelbare handdouche voor instant waterverwarmer, drie straalsoorten, anti-kalksteeninzetstuk, chroom. Afmetingen: lengte 22,5 cm, douchekop Ø 97 mm

CXH: Artikelnummer 0300-0086

Gebruik- en montagehandleidingCXH-GMA-de-en-fr-nl-pl-cs-sk-sv-pt-ar.pdf (1,82 MB)

EAK (optioneel)

Eéngreeps spoelbakmengkraan met zijdelingse bedieningshendel en draaibare uitloop 20 cm

EAK: Artikelnummer 1100-04430

FXS 3 (C) radio afstandsbediening set (optioneel)

- ALLEEN VOOR EENHEDEN VANAF BOUWJAAR 2022 - FX 3 radiografische afstandsbediening plus FXE 3 (C) Bluetooth radioadapter in een set voor installatie in de doorstroomverwarmer. Naast de bediening op het toestel maakt de radiografische afstandsbediening een comfortabele temperatuurinstelling van de doorstroomverwarmer over een afstand van ca. 10 meter in het gebouw mogelijk. Veilige Bluetooth-radiotransmissie, traploze temperatuurkeuze via twee toetsen, twee toetsen met vaste waarde en een LCD-display, magnetische muurbeugel en batterijen (inbegrepen). IP 20. Afmetingen (H × B × D): 5,8 × 12,5 × 1,9 cm

FXS 3 (C) radio afstandsbediening set: Artikelnummer 3200-34027

FXE 3 (C) Uitbreiding (optioneel)

- ALLEEN VOOR EENHEDEN VANAF BOUWJAAR 2022 - Bluetooth radioadapter voor inbouw in de doorstromer om de elektrische doorstromer te verbinden met de smartphone/tablet via de "Smart Control" app of een CLAGE afstandsbediening. Deze uitbreiding is nodig als de toestellen nog niet zijn uitgerust met een FX 3-radio-afstandsbediening.

FXE 3 (C) Uitbreiding: Artikelnummer 3200-34026

FXS Next (C) (optioneel)

Bluetooth-radioafstandsbediening voor elektronische doorstroomverwarmers, temperatuurselectie en instellingen via sensortoetsen in een intuïtieve menunavigatie, met e-paper-display, Bluetooth-verbinding voor veilige gegevensoverdracht tussen radioafstandsbediening en doorstroomverwarming, FXE 3 radioadapter voor inbouw in de doorstroomverwarming (C-serie) meegeleverd met FXS Next, batterijen en magnetische wandhouder meegeleverd.

FXS Next (C): Artikelnummer 3200-34024
