E-mini doorstroomverwarmer
MBH

E-mini doorstroomverwarmer MBH

Energie-efficiëntieklasse A

(Schaal: A+ tot F)

  • MBH 3: 3,5 kW, 230 V
    met stekker
  • MBH 4: 4,4 kW, 230 V
  • MBH 6: 5,7 kW, 230 V
  • MBH 7: 6,5 kW, 400 V

Hier wordt de MBH gebruikt.

  1. Wastafel <nobr>(bijv. in het gastentoilet)</nobr>

    Wastafel (bijv. in het gastentoilet)

  2. Commerciële sanitaire voorzieningen (winkels, restaurants, praktijken)

    Commerciële sanitaire voorzieningen (winkels, restaurants, praktijken)

  3. Kitchenette

    Kitchenette

Efficiënt, aantrekkelijk en zuinig.

Als energiebesparende standaardoplossing voor installatie met alle standaard kranen is de drukvaste elektrische kleine doorstroomboiler MBH ideaal. De meegeleverde aansluitset vereenvoudigt de montage direct op de kraan. En warm water stroomt zodra het nodig is.

  • Hydraulisch gestuurde doorstroomverwarmer (onderbouwtoestel) in miniformaat voor energie-efficiënte toevoer van een wastafel
  • De volledige verwarmingscapaciteit wordt automatisch ingeschakeld zodra er water door het toestel stroomt
  • Aansluitset (T-stuk en flexibele drukslang) voor een hoekventiel is inbegrepen
  • Afmetingen (hoogte × breedte × diepte): 13,5 × 18,6 × 8,7 cm

Technische gegevens

>

Cijfers. Gegevens. Feiten.




















E-mini doorstroomverwarmer MBH 3 E-mini doorstroomverwarmer MBH 4 E-mini doorstroomverwarmer MBH 6 E-mini doorstroomverwarmer MBH 7
Wastafel <nobr>(bijv. in het gastentoilet)</nobr> Commerciële sanitaire voorzieningen (winkels, restaurants, praktijken) Wastafel <nobr>(bijv. in het gastentoilet)</nobr> Commerciële sanitaire voorzieningen (winkels, restaurants, praktijken) Wastafel <nobr>(bijv. in het gastentoilet)</nobr> Commerciële sanitaire voorzieningen (winkels, restaurants, praktijken) Kitchenette Wastafel <nobr>(bijv. in het gastentoilet)</nobr> Commerciële sanitaire voorzieningen (winkels, restaurants, praktijken) Kitchenette
MBH 3 MBH 4 MBH 6 MBH 7
Artikelnummer
Nominaal vermogen bij 230 V [kW]
Nominaal vermogen bij 400 V [kW]
Maximale bedrijfsdruk [MPa (bar)]
Wateraansluitingen (schroefaansluitingen)
Warmwatercapaciteit bij Δt = 25 K [l/min]
Stroomsnelheid bij inschakelen [l/min]
Max. stroomsnelheid 2) [l/min]
Nominale spanning [1~ / N / PE 230 V AC] Aansluiting: Schuko Typ-F (CEE 7/7)
Nominale spanning [1~ / N / PE 230 V AC] Vaste aansluiting
Spanning [2~ / PE 400 V AC] Vaste aansluiting
Nominale stroom bij 230 V [A]
Nominale stroom bij 400 V [A]
Vereiste kabeldiameter [mm²]
Maximale aanvoertemperatuur [°C]
Beschermingsklasse
Specifieke waterweerstand bij 15 °C [Ωcm] ≥
Gewicht met watervulling [kg], ca.
1500-16003 1500-16004 1500-16006 1500-16007
3,5 4,4 5,7
6,5
1 (10) 1 (10) 1 (10) 1 (10)
G ⅜" G ⅜" G ⅜" G ⅜"
2,0 2,5 3,3 3,7
1,4 1,7 2,0 2,3
2,0 2,5 3,3 3,7



15 19 25
16
1,5 2,5 4,0 2,5
20 20 20 20
IP 25 IP 25 IP 25 IP 25
1100 1100 1100 1100
1,5 1,5 1,5 1,5

1) Temperatuurverhoging van bijv. 15 °C tot 40 °C

2) Beperkte doorstroom voor optimale temperatuurverhoging, instelbaar door aanpassing van het doorstroomvolume

Downloads

>

Type media Titel Datum Grootte

Productinformatie

MBH-PI-nl.pdf

09.04.2018

> download 		Productinformatie MBH-PI-nl.pdf 09.04.2018 480 kB
> download

Gebruik- en montagehandleiding

MBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-pl.pdf

15.02.2024

> download 		Gebruik- en montagehandleiding MBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-pl.pdf 15.02.2024 7,6 MB
> download
  Oudere versies>
 Gebruik- en montagehandleidingMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-pl-08-2022.pdf> download> download
 Gebruik- en montagehandleidingMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-pl-08-2019.pdf> download> download
 Gebruik- en montagehandleidingMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-10-2018.pdf> download> download
 Gebruik- en montagehandleidingMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-06-2018-BUCH.pdf> download> download
 Gebruik- en montagehandleidingM-MBH-Beiblatt-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-04-2018.pdf> download> download
 Gebruik- en montagehandleidingMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-02-2016-BUCH.pdf> download> download
 Gebruik- en montagehandleidingMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-05-2015-BUCH.pdf> download> download
  Andere versies op aanvraag

Veiligheidsinstructies

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> download 		Veiligheidsinstructies Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> download

Energielabel

MBH7-Energielabel.pdf

06.09.2017

> download 		Energielabel MBH7-Energielabel.pdf 06.09.2017 220 kB
> download

Energielabel

MBH3-Energielabel.pdf

06.09.2017

> download 		Energielabel MBH3-Energielabel.pdf 06.09.2017 220 kB
> download

Energielabel

MBH6-Energielabel.pdf

06.09.2017

> download 		Energielabel MBH6-Energielabel.pdf 06.09.2017 220 kB
> download

Energielabel

MBH4-Energielabel.pdf

06.09.2017

> download 		Energielabel MBH4-Energielabel.pdf 06.09.2017 220 kB
> download

ErP productgegevensblad

MBH3-MBH7-ErP-Produktdatenblatt.pdf

13.02.2017

> download 		ErP productgegevensblad MBH3-MBH7-ErP-Produktdatenblatt.pdf 13.02.2017 96 kB
> download

CE-verklaring

CE-Konformitaetserklaerung-nach-RoHS3-MBH-2024-08.pdf

15.08.2024

> download 		CE-verklaring CE-Konformitaetserklaerung-nach-RoHS3-MBH-2024-08.pdf 15.08.2024 2,7 MB
> download

Productfoto


11.05.2017

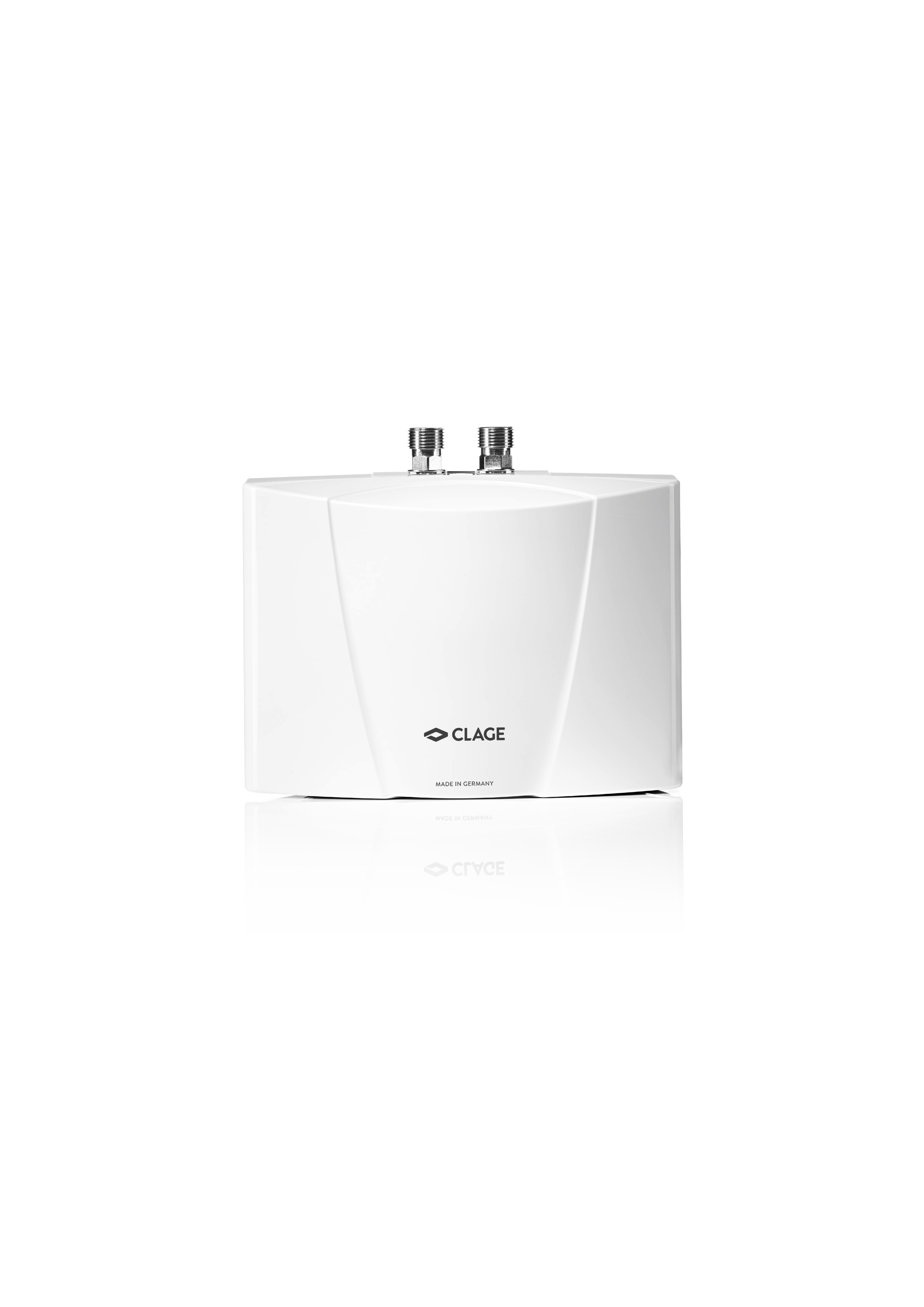

> download 		Productfoto M-MBH-frontal-HighRes.jpg 11.05.2017 376 kB
> download

Productfoto


11.05.2017

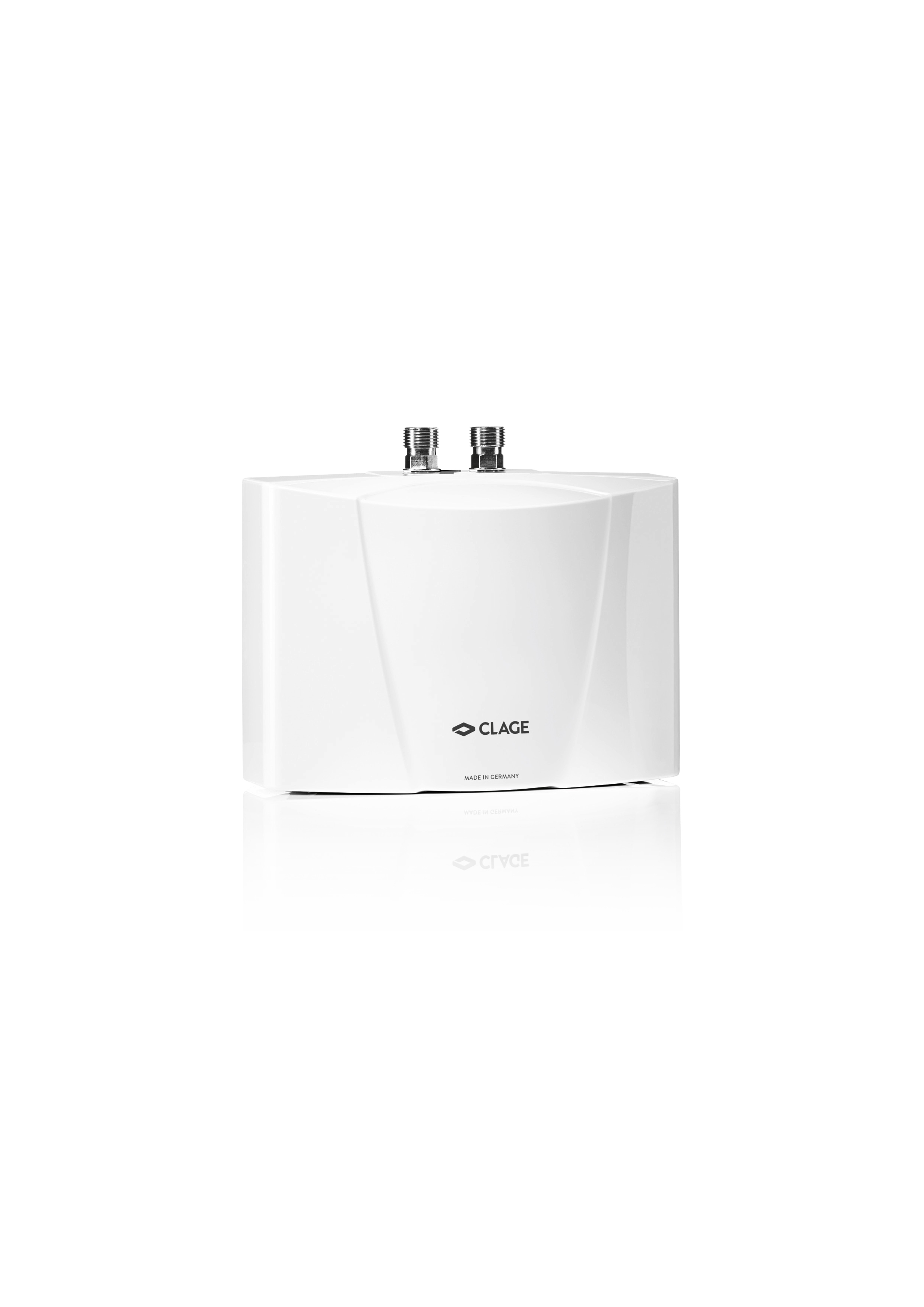

> download 		Productfoto M-MBH-links-HighRes.jpg 11.05.2017 358 kB
> download

Productfoto


11.05.2017

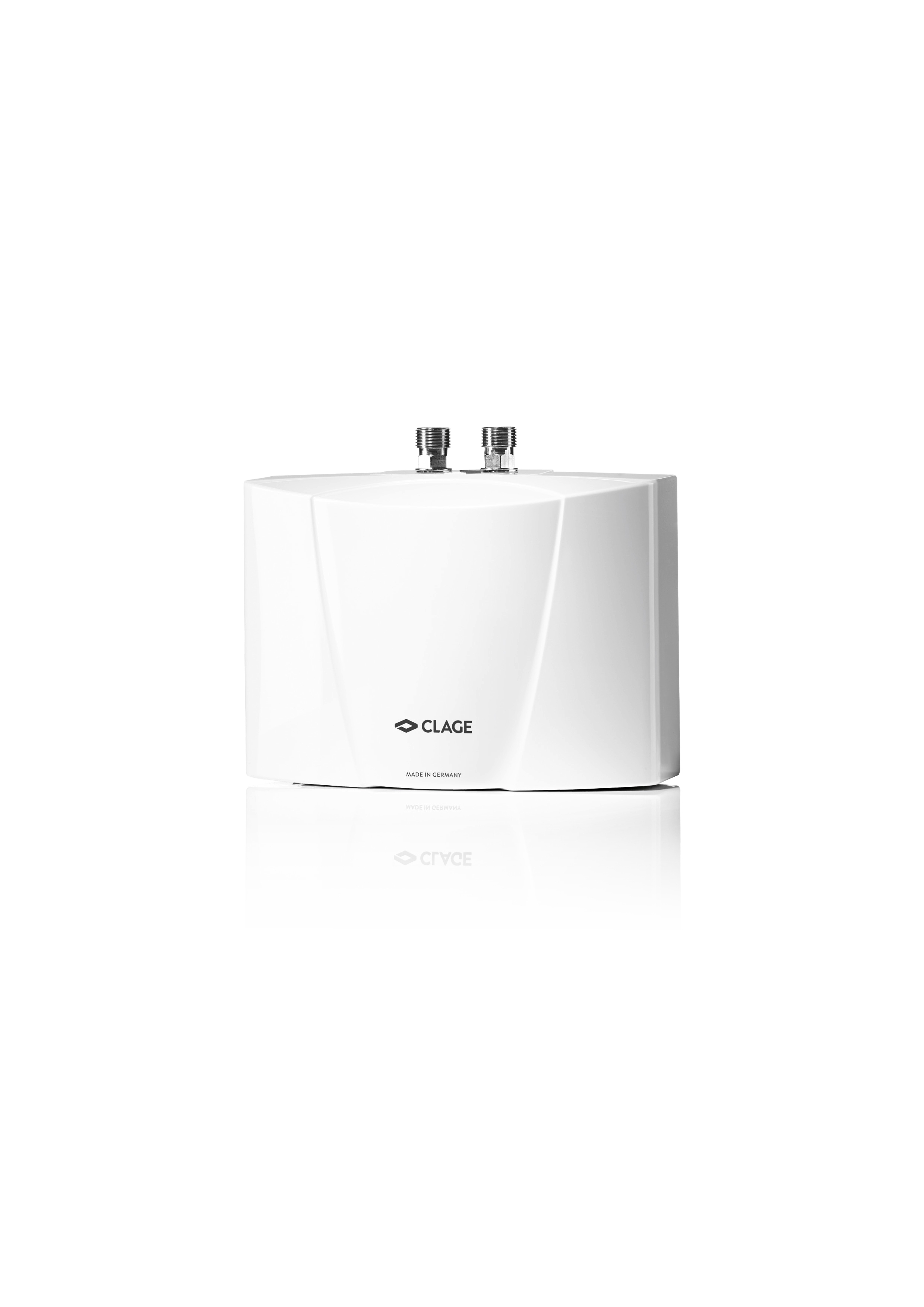

> download 		Productfoto M_MBH_rechts-HighRes.jpg 11.05.2017 367 kB
> download

Sfeerfoto


06.02.2017

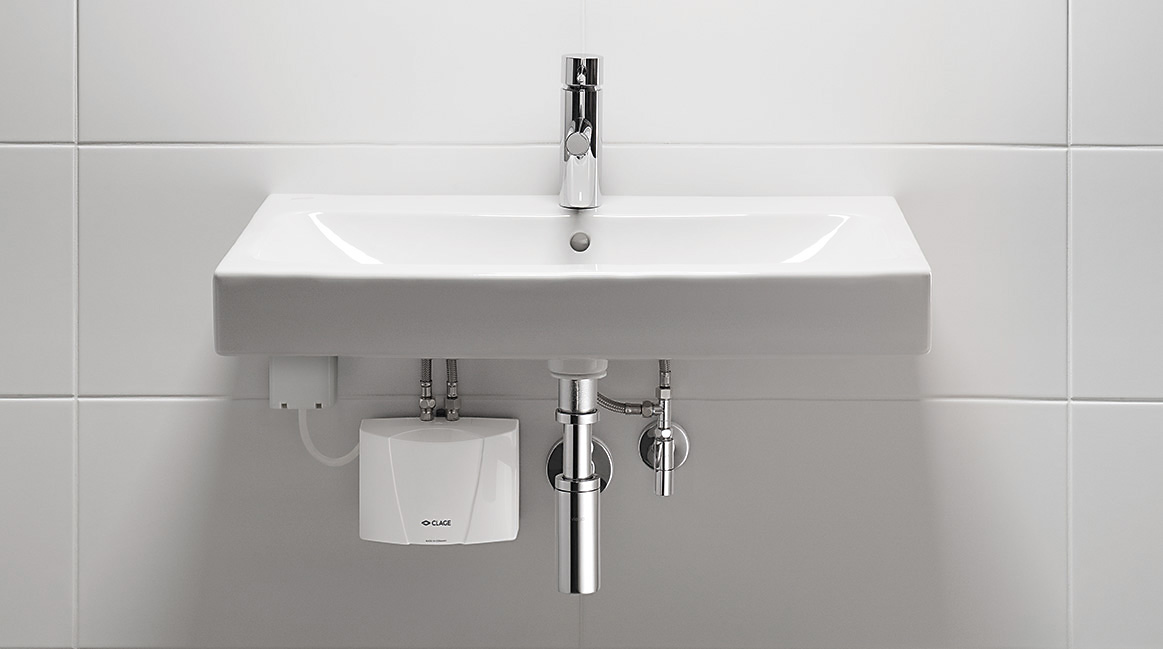

> download 		Sfeerfoto MBH-Festanschluss-druckfest-Milieufoto.jpg 06.02.2017 119 kB
> download

Sfeerfoto


13.02.2017

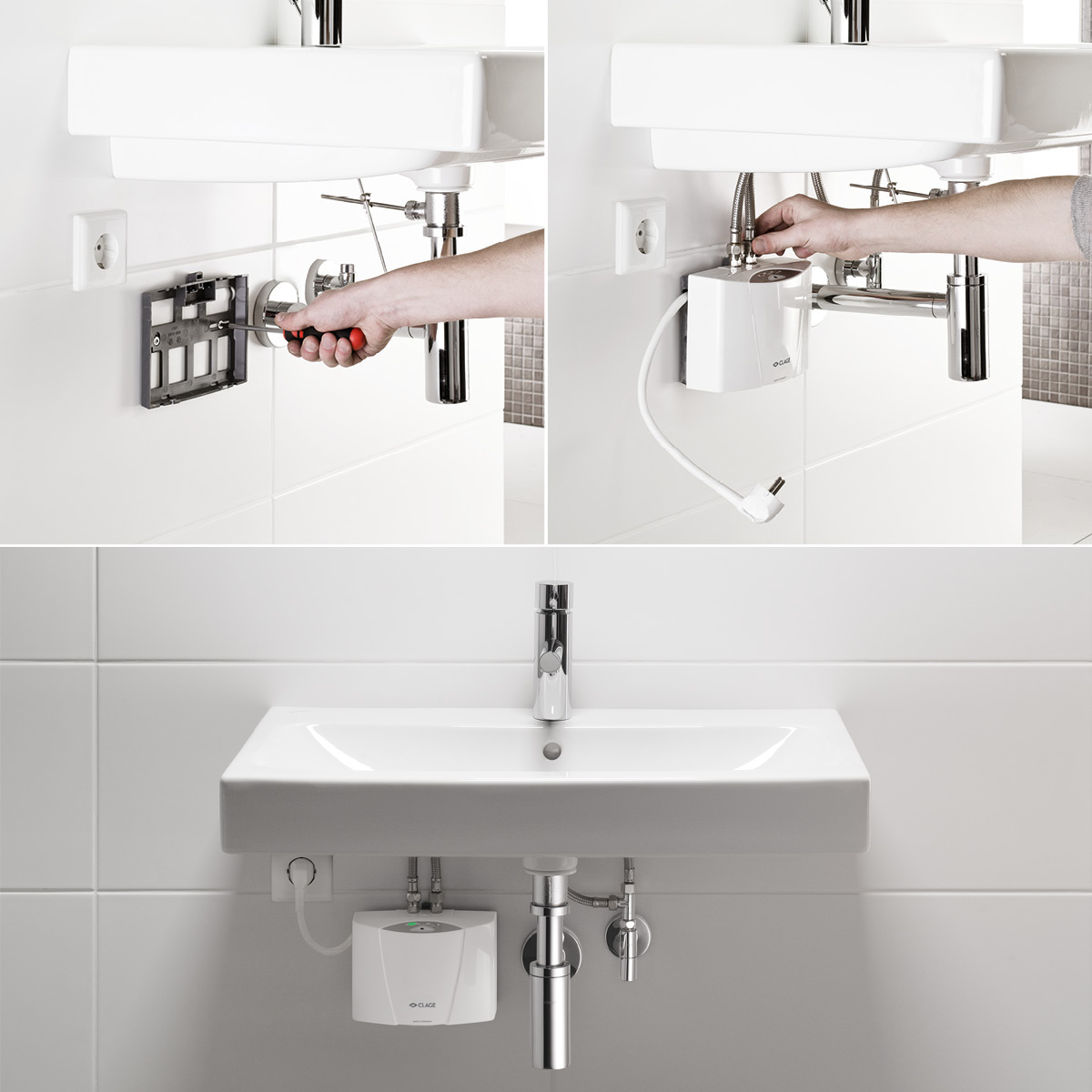

> download 		Sfeerfoto MBH-Installation-Milieufoto.jpg 13.02.2017 201 kB
> download

Sfeerfoto


24.06.2020

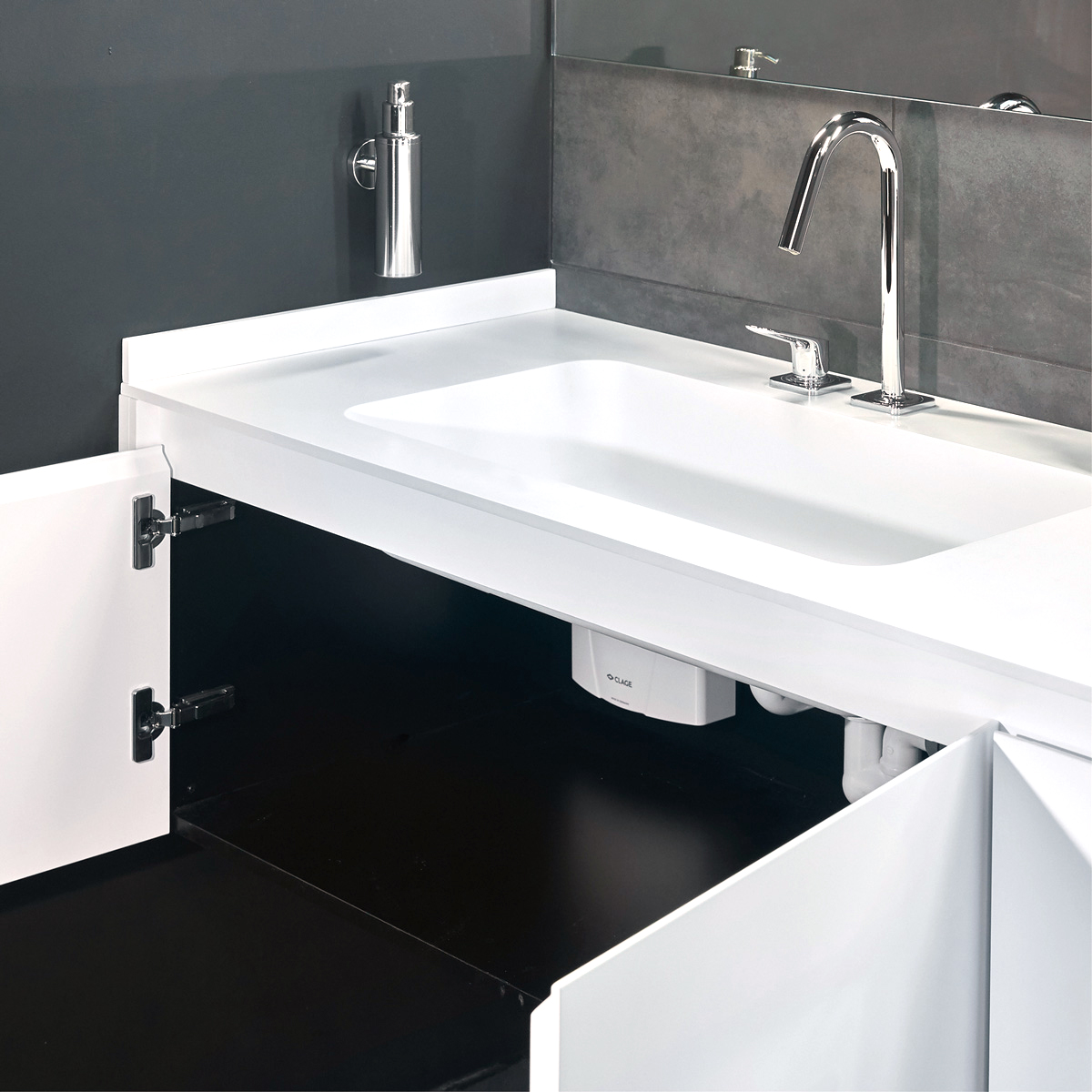

> download 		Sfeerfoto MBH-Milieufoto-offener-Waschtischunterschrank.jpg 24.06.2020 461 kB
> download

BIM

MBH4-002-BIM.rfa

16.04.2018

> download 		BIM MBH4-002-BIM.rfa 16.04.2018 520 kB
> download

BIM

MBH6-002-BIM.rfa

16.04.2018

> download 		BIM MBH6-002-BIM.rfa 16.04.2018 520 kB
> download

BIM

MBH7-002-BIM.rfa

16.04.2018

> download 		BIM MBH7-002-BIM.rfa 16.04.2018 536 kB
> download

BIM

MBH3-002-BIM.rfa

16.04.2018

> download 		BIM MBH3-002-BIM.rfa 16.04.2018 520 kB
> download

BIM

MBH6-001-BIM.ifc

16.04.2018

> download 		BIM MBH6-001-BIM.ifc 16.04.2018 4,4 MB
> download

BIM

MBH7-001-BIM.ifc

16.04.2018

> download 		BIM MBH7-001-BIM.ifc 16.04.2018 4,4 MB
> download

BIM

MBH3-001-BIM.ifc

16.04.2018

> download 		BIM MBH3-001-BIM.ifc 16.04.2018 4,4 MB
> download

BIM

MBH4-001-BIM.ifc

16.04.2018

> download 		BIM MBH4-001-BIM.ifc 16.04.2018 4,4 MB
> download

Datanorm

Datanorm.zip

03.06.2024

> download 		Datanorm Datanorm.zip 03.06.2024 40 kB
> download

GAEB

GAEB.zip

03.06.2024

> download 		GAEB GAEB.zip 03.06.2024 725 kB
> download

Accessoires

>

CSP 3

CSP 3 (bij de levering inbegrepen)

Straalregelaar voor kraanuitloop M 22/24. De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-regelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 3 (< 2 l/min).

CSP 3: Artikelnummer 0010-00421

CSP 6

CSP 6 (bij de levering inbegrepen)

Straalregelaar voor kraanuitloop M 22/24. De beluchter op de armatuur ondersteunt de energie- en waterbesparende werking van de kleine doorstroomverwarmer. De nieuwe speciale CSP-regelaars mengen lucht in het water en vormen zo een gelijkmatige, zachte waterstraal die niet spat maar bruist. CSP 6 (< 3,5 l/min).

CSP 6: Artikelnummer 0010-00461

FVS

FVS (bij de levering inbegrepen)

flexibele aansluitslang ⅜ inch wartelmoer × ⅜ inch wartelmoer, 50 cm lang

FVS: Artikelnummer 89620

T-stuk

T-stuk (bij de levering inbegrepen)

Speciaal T-stuk ⅜-inch wartelmoer × ⅜-inch QV Ø 10 mm

T-stuk: Artikelnummer 89610

CSP 3a

CSP 3a (optioneel)

Beluchter met verchroomd mondstuk M 24a (geschikt voor kranen met binnendraad op de uitloop)

CSP 3a: Artikelnummer 0010-0043

CSP 3i

CSP 3i (optioneel)

Beluchter met verchroomd mondstuk M22i (geschikt voor kranen met buitendraad op de uitloop)

CSP 3i: Artikelnummer 0010-0042

Uw voordelen:

  1. Besparing van de bedrijfskosten

    Besparing van de bedrijfskosten

  2. Ruimtebesparend

    Ruimtebesparend

  3. Onmiddellijk op temperatuur

    Onmiddellijk op temperatuur

  4. Geen druppelende kranen

    Geen druppelende kranen

  5. Meer hygiëne

    Meer hygiëne

  6. Milieuvriendelijk

    Milieuvriendelijk
