E-Komfortdurchlauferhitzer
DCX Next L

Energieeffizienzklasse A

(Skala: A+ bis F)

DCX Next L: 18/21/24/27 kW, 400 V

Technische Daten
Downloads
Zubehör
Installationsvideo

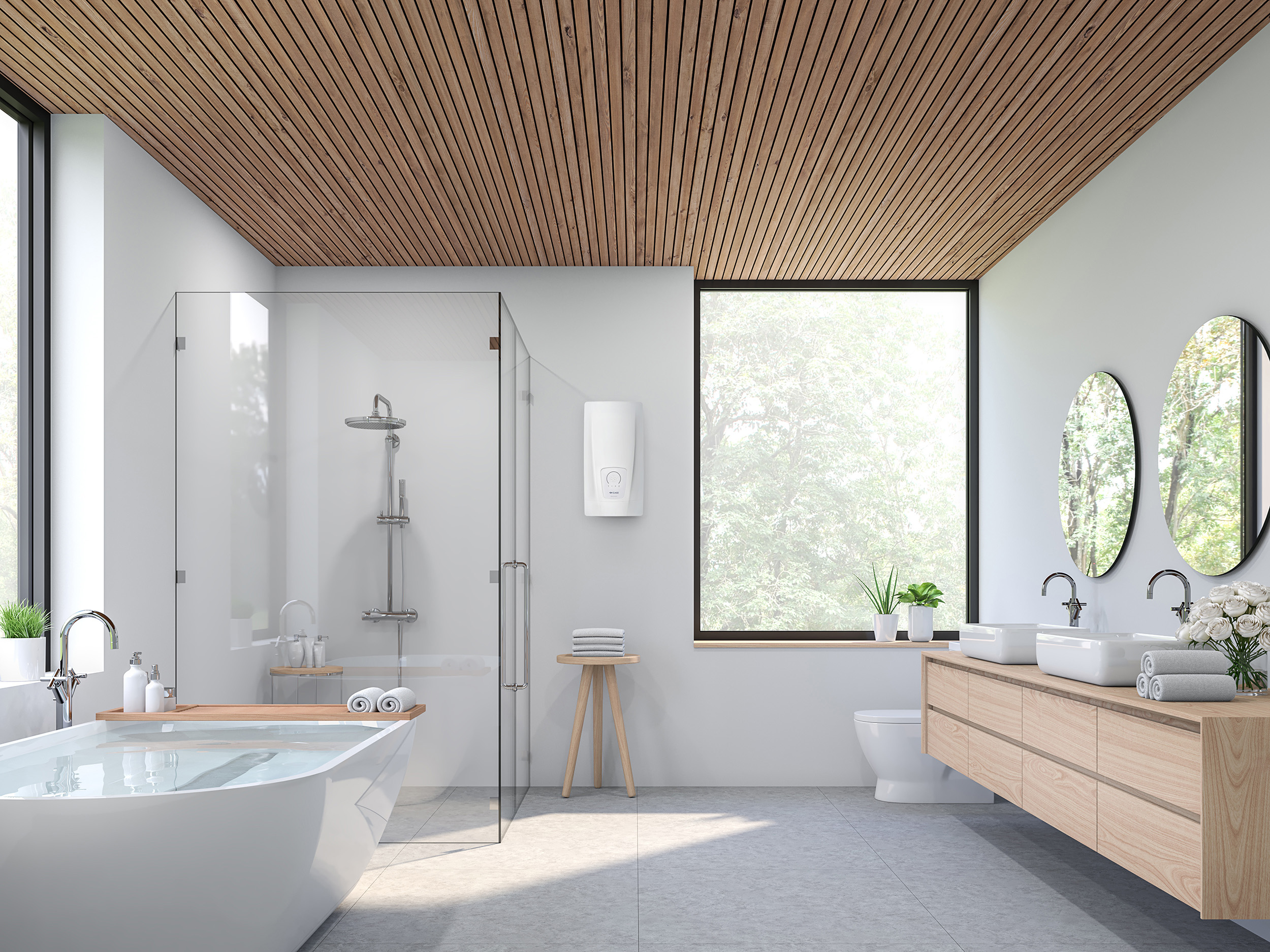

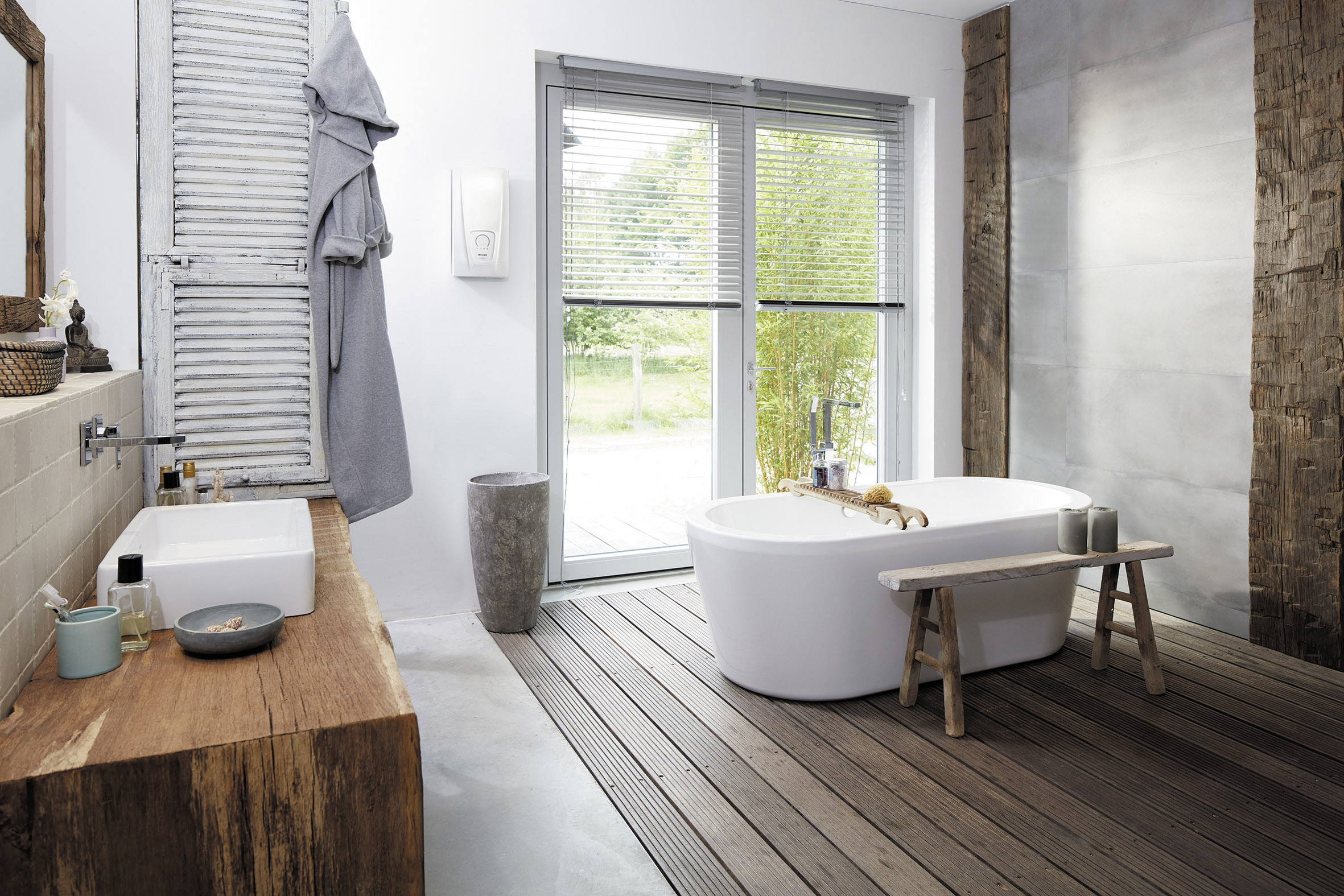

Hier wird der DCX Next L eingesetzt.

Handwaschbecken
Dusche
Badewanne
Küchenspüle

Schöne Aussichten: stufenloses Warmwasser.

Produktneuheit
Die komfortable Steuerung des DCX Next L erfolgt über ein LED-Display mit Sensortasten. Die beiden Speichertasten sind auf 38 °C und 42 °C voreingestellt und lassen sich individuell anpassen. Über ein Servicemenü können Geräteparameter ausgelesen und eingestellt werden.

Awards E-Komfortdurchlauferhitzer DCX Next L

Elektronisch geregelter Komfortdurchlauferhitzer mit Sensortastenbedienfeld und LED-Anzeige
Gradgenaue Temperaturen zwischen 20 °C und 60 °C dank TWIN TEMPERATURE Control TTC^®
Besonders luftresistentes Heizsystem durch neuartige Heizkanalanordnung
Blankdraht-Heizsystem IES^® sorgt für eine längere Lebensdauer, weniger Verkalkung und ist effizient und wartungsfreundlich
Elektronisches Sicherheitssystem mit Luftblasenerkennung, Temperatur- und Druckabschaltung
Mit Multiple Power System MPS^® wird die maximale Leistungsaufnahme bei der Installation festgelegt: 18, 21, 24 oder 27 kW, 400 V
Problemlose Montage dank freiem Montageraum und variablen Anschlussmöglichkeiten
Für Wasserspararmaturen geeignet: besonders niedrige Einschaltwassermenge ab 1,5 l/min durch innovative Wasserflusstechnik
Abmessungen (Höhe × Breite × Tiefe): 46,8 × 23,9 × 9,6 cm

Technische Daten

Zahlen. Daten. Fakten.



DCX Next L

Artikelnummer

Nennleistung ¹⁾ (variabel einstellbar durch MPS) bei 400 V [kW]

Zulässiger Betriebsüberdruck [MPa (bar)] ²⁾

Wasseranschlüsse (Schraubanschlüsse)

Warmwasserleistung bei Δt = 28 K ³⁾ [l/min]

Einschaltwassermenge [l/min]

Maximale Durchflussmenge ⁴⁾ [l/min]

Nennspannung [ 3~ / PE 400 V AC ] Festanschluss

Nennstrom bei 400 V [A]

Erforderlicher Kabelquerschnitt [mm²]

Maximale Zulauftemperatur [°C]

Solartauglich ⁵⁾

Schutzart

Spezifischer Wasserwiderstand bei 15 °C [Ωcm] ≥

Gewicht mit Wasserfüllung [kg], ca.

3200-36451
18	21	24	27
1 (10)	1 (10)	1 (10)	1 (10)
G ½"	G ½"	G ½"	G ½"
9,2	10,7	12,3	13,8
1,5	1,5	1,5	1,5
8,0	8,0	8,0	8,0

26	30	35	39
4,0	4,0	6,0	6,0
70	70	70	70

IP 25	IP 25	IP 25	IP 25
1100	1100	1100	1100
4,2	4,2	4,2	4,2

1) Die eingestellte Anschlussleistung beeinflusst die Werte bei Nennstrom, Kabelquerschnitt und Warmwasserleistung

2) Auch für drucklosen Betrieb zugelassen

3) Temperaturerhöhung von z. B. 12 °C auf 40 °C, Mischwasser

4) Durchflussmenge begrenzt für optimale Temperaturerhöhung

5) Für Nacherwärmung geeignet

Downloads

	Medientyp	Titel	Datum	Größe
Produktinformation DCX-Next-L-DCX13-Next-L-PI-de.pdf 08.03.2024 > herunterladen	Produktinformation	DCX-Next-L-DCX13-Next-L-PI-de.pdf	08.03.2024	613 kB > herunterladen
Gebrauchs- und Montageanleitung DCX-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 25.10.2023 > herunterladen	Gebrauchs- und Montageanleitung	DCX-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	25.10.2023	38,7 MB > herunterladen
Kurzanleitung DCX-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 17.12.2024 > herunterladen	Kurzanleitung	DCX-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	17.12.2024	7,0 MB > herunterladen
Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > herunterladen	Sicherheitshinweise	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > herunterladen
Energielabel DCX-Next-L-Energielabel-2023.pdf 24.10.2023 > herunterladen	Energielabel	DCX-Next-L-Energielabel-2023.pdf	24.10.2023	231 kB > herunterladen
CE-Konformitätserklärung CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf 21.04.2023 > herunterladen	CE-Konformitätserklärung	CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf	21.04.2023	3,1 MB > herunterladen
Produktfoto DCX-Next-L-frontal.jpg 20.09.2023 > herunterladen	Produktfoto	DCX-Next-L-frontal.jpg	20.09.2023	294 kB > herunterladen
Datanorm Datanorm.zip 03.06.2024 > herunterladen	Datanorm	Datanorm.zip	03.06.2024	40 kB > herunterladen
GAEB GAEB.zip 03.06.2024 > herunterladen	GAEB	GAEB.zip	03.06.2024	725 kB > herunterladen

Zubehör

RDX 3 (optional)

Bei Bedarf gibt es als Zubehör den Universal-Montagerahmen RDX 3, mit dem der Elektroanschluss an beliebiger Stelle hinter dem Gerät erfolgen kann. Die IP-Schutzklasse des Gerätes mit RDX 3 ist IP24. Mit elektrischer Verdrahtung und Rohrverlängerungen. Für schwierige Montagebedingungen, z.B. Austausch eines Durchlauferhitzers mit abweichenden Anschlüssen. Gleicht Kachelvorsprünge oder Wandunebenheiten aus. Montage nur durch einen Fachmann.

RDX 3: Art.-Nr. 3200-36100
