Warmwasserspeicher
SX

Energieeffizienzklasse C

(Skala: A+ bis F)

SX 50: 0,75 od. 4,5 kW, 230 od. 400 V
Festanschluss
SX 80: 1 od. 6 kW, 230 od. 400 V
Festanschluss
SX 100: 1 od. 6 kW, 230 od. 400 V
Festanschluss
SX 120: 1 od. 6 kW, 230 od. 400 V
Festanschluss

Technische Daten
Downloads
Zubehör

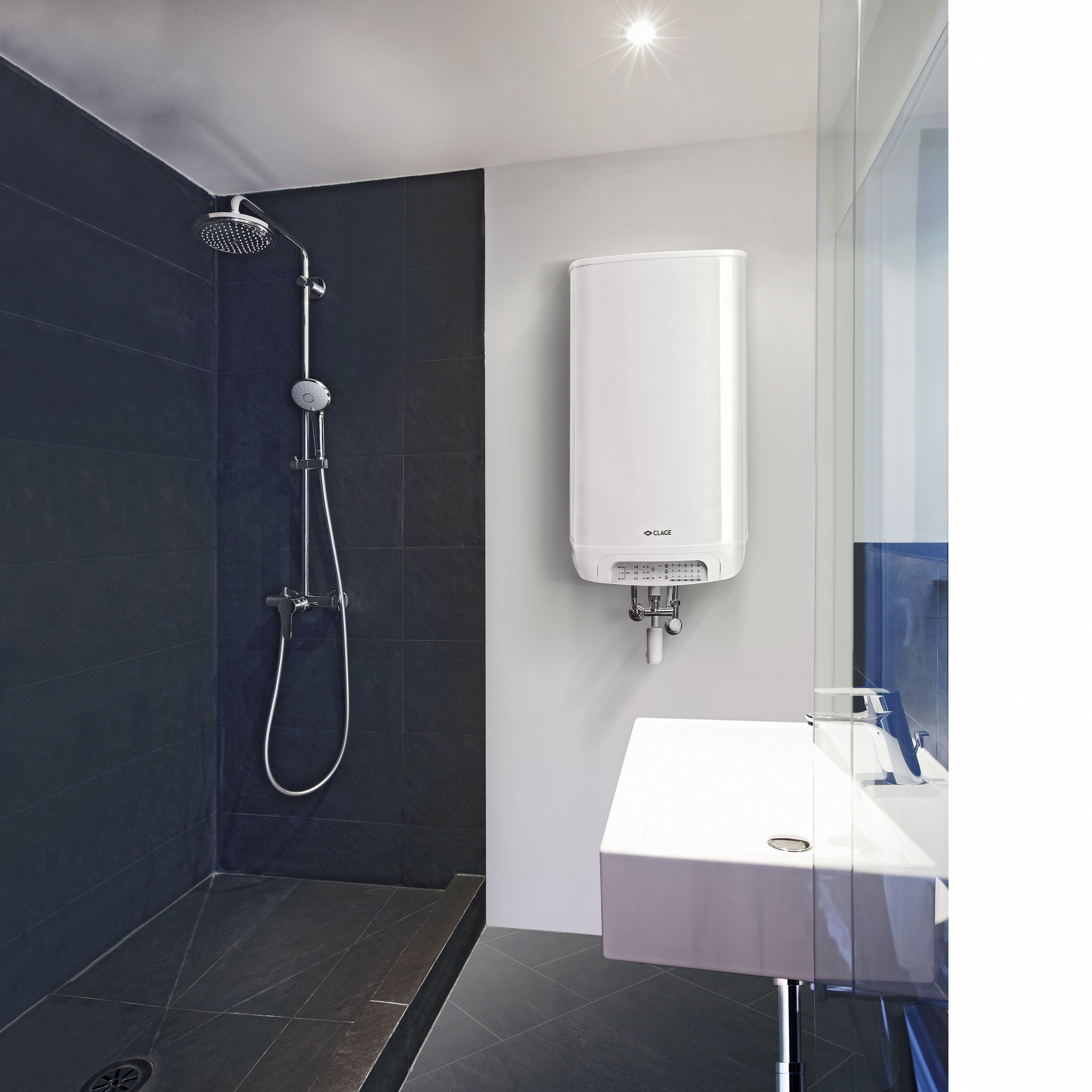

Hier wird der SX eingesetzt.

Wohnungen
Öffentliche Gebäude

Wandspeicher 50 bis 120 Liter.

Die Vorratsmenge dieser Speicher von 50 bis 120 Litern ermöglicht große Mischwassermengen für den erhöhten Warmwasserbedarf. Die elektronische Regelung und das Zweikreissystem sorgen für wirtschaftlichen Betrieb, da der Speicherinhalt bedarfsgerecht zum preisgünstigen Nachttarif aufheizen kann.

Druckfester Wandspeicher mit 50, 80, 100 oder 120 Litern Inhalt
Tastenbedienfeld mit Wärmeinhaltsanzeige, Schnellaufheiztaste und Nutzungstabelle Temperaturbegrenzung auf 40 °C oder 60 °C möglich
Stahl-Innenbehälter mit hochwertiger Titan-Schutzemaillierung und Edelstahlheizkörper mit Inspektionsflansch und Entleerungsstutzen
Universalanschluss für Einkreis- und wirtschaftlichen Zweikreisbetrieb, elektronische Temperaturregelung mit zwei Temperatursensoren
Speicherinhalt kann zum preisgünstigen Nachttarif aufgeheizt werden
Korrosionsschutz durch Titan-Schutzemaillierung und Magnesium-Schutzanode
Abmessungen SX 50 (Höhe × Breite × Tiefe): 61 × 53 × 52 cm
Abmessungen SX 80 (Höhe × Breite × Tiefe): 84 × 53 × 52 cm
Abmessungen SX 100 (Höhe × Breite × Tiefe): 99 × 53 × 52 cm
Abmessungen SX 120 (Höhe × Breite × Tiefe): 115 × 53 × 52 cm

Technische Daten

Zahlen. Daten. Fakten.



SX 50	SX 80	SX 100	SX 120

Artikelnummer

Nennleistung ¹⁾, min./max. [kW]

Inhalt [Liter]

Bauart: druckfest

Zulässiger Betriebsüberdruck [MPa (bar)]

Wasseranschlüsse (Schraubanschlüsse)

Temperaturwahlbereich [°C]

Mischwassermenge 40 °C ²⁾ [Liter], ca.

Aufheizzeit mit höchster Leistungstufe für ∆t = 45 K ³⁾ [min]

Aufheizzeit mit niedrigster Leistungstufe für Δt = 45 K ⁴⁾ [min]

Bereitschaftsstromverbrauch [kWh/24h]

Nennspannung [1~ / N / PE 230 V AC] Festanschluss

Nennspannung [2~ / PE 400 V AC] Festanschluss

Nennspannung [3~ / PE 400 V AC] Festanschluss

Nennstrom [A]

Funktionsanzeige

Wärmeinhaltsanzeige

Tastenbedienfeld

Schnellaufheiztaste

Innenbehälter aus Stahl (mit Titan-Schutzemaillierung)

Schutzart

Gewicht mit Wasserfüllung [kg], ca.

4100-43050	4100-43080	4100-43100	4100-43120
0,75 / 4,5	1,0 / 6,0	1,0 / 6,0	2,0 / 6,0
50	80	100	120

0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)
G ½"	G ½"	G ½"	G ½"
40 / 60 / 85	40 / 60 / 85	40 / 60 / 85	40 / 60 / 85
85	142	176	217
37	44	55	66
220	264	330	198
0,59	0,82	0,99	1,14



11	15	15	15





IP 24D	IP 24D	IP 24D	IP 24D
71	106	133	162

1) Je nach Anschussart bis zu fünf verschiedene Leistungsstufen einstellbar

2) Bei einer Zulauftemperatur von 15 °C und einer Inhaltstemperatur von 65 °C

3) Temperaturerhöhung z. B. von 15 °C auf 60 °C

4) Temperaturerhöhung z. B. von 15 °C auf 60 °C
