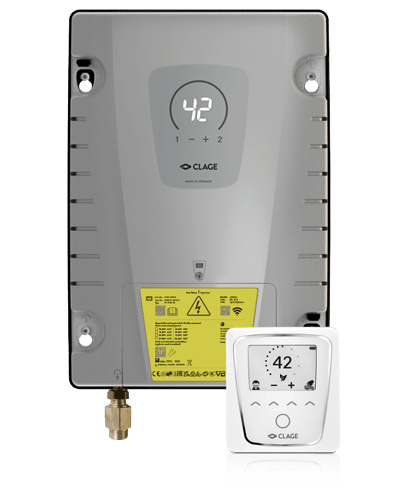

E-Modul-Durchlauferhitzer
ISX 12
Energieeffizienzklasse A
(Skala: A+ bis F)
- ISX 12: 8,8/11,5 kW, 240 V
Hier wird der ISX 12 eingesetzt.
-
Handwaschbecken
-
Dusche
-
Badewanne
-
Küchenspüle
ISX 12: Versteckt in der Wand!
Integriert, robust und smart vernetzt
Produktneuheit
Der neue E-Moduldurchlauferhitzer ISX 12 wurde speziell für die Unterputz- / Vorwandinstallation entwickelt. Sein Konzept ist ideal für die flexible Einbindung in die Gebäudeinfrastruktur: Es ermöglicht eine einfache Installation ohne Wandhalter und ohne Abnehmen der Haube.
- Vollelektronisch geregelter Moduldurchlauferhitzer mit Sensortastenbedienfeld und LED-Anzeige zur komfortablen und sparsamen Warmwasserversorgung einer oder mehrerer Entnahmestellen
- Temperatureinstellung, Festlegung von individuellen Temperaturprofilen und Einsicht der Verbrauchswerte über die mitgelieferte E-Paper Fernbedienung FX Next oder optional über das Smartphone
- Immer gradgenaue Temperatur zwischen 20 °C und 60 °C dank TWIN TEMPERATURE Control TTC und dynamischer Durchflussmengenregelung SERVOTRONIC
- Blankdraht-Heizsystem IES sorgt für eine längere Lebensdauer, weniger Verkalkung und ist effizient und wartungsfreundlich
- Elektronisches Sicherheitssystem mit Luftblasenerkennung, Temperatur- und Druckabschaltung sowie Wasserstoppfunktion
- Mit Multiple Power System MPS wird die maximale Leistungsaufnahme bei der Installation festgelegt: 8,8 oder 11,5 kW
- Besonders niedrige Einschaltwassermenge ab 1,5 l/min dank innovativer Wasserflusstechnik
- Integrierte WLAN und Bluetooth®-Funktion zur Verbindung mit Smartphone und Tablet (hierfür ist die kostenlose App »Smart Control« erforderlich)
- Modbus-Schnittstelle zur Einbindung in die Gebäudetechnik
- Zur Nacherwärmung von vorgewärmtem Wasser geeignet (Zulauftemperatur bis 70 °C zulässig)
- Direkte Einbaumöglichkeit im Rahmen einer Vorwandinstallation (bei Bedarf im optional erhältlichen CLAGE-Unterputzschrank mit Revisionsklappe), in Trockenbauwänden oder über einer abgehängten Decke (ohne separaten Wandhalter)
- Montage und Elektroanschluss ohne Abnehmen der Haube möglich
- Frei zugänglicher Wasseranschluss mit ½ Zoll Außengewinde und Absperrventil
- Abmessungen (Höhe × Breite × Tiefe): 40,2 × 27,8 ×
9,9 cm
Technische Daten
>
Zahlen. Daten. Fakten.
|
||||||||||||||||||||||||||||||||||||||||||||||
|
|
1) Auch für drucklosen Betrieb zugelassen
2) Temperaturerhöhung von z. B. 12 °C auf 40 °C, Mischwasser
3) Abhängig vom Leitungsdruck, gewählter Temperatur und Zulauftemperatur
4) Für Nacherwärmung geeignet
Downloads
>
| Medientyp | Titel | Datum | Größe | |
|---|---|---|---|---|
Produktinformation ISX12-PI-de.pdf 10.01.2024 > herunterladen |
Produktinformation | ISX12-PI-de.pdf | 10.01.2024 |
776 kB > herunterladen |
Gebrauchs- und Montageanleitung ISX12-Online-GMA-de-10-2023.pdf 17.10.2023 > herunterladen |
Gebrauchs- und Montageanleitung | ISX12-Online-GMA-de-10-2023.pdf | 17.10.2023 |
4,6 MB > herunterladen |
Kurzanleitung ISX12-KA-de-en-11-2023-Laserdruck.pdf 02.11.2023 > herunterladen |
Kurzanleitung | ISX12-KA-de-en-11-2023-Laserdruck.pdf | 02.11.2023 |
2,6 MB > herunterladen |
Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > herunterladen |
Sicherheitshinweise | Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf | 03.11.2023 |
371 kB > herunterladen |
Energielabel ISX12-Energielabel_2023.pdf 11.01.2024 > herunterladen |
Energielabel | ISX12-Energielabel_2023.pdf | 11.01.2024 |
1,8 MB > herunterladen |
ErP-Produktdatenblatt ISX12-ISX13-ISX27-ErP-Produktdatenblatt.pdf 28.09.2023 > herunterladen |
ErP-Produktdatenblatt | ISX12-ISX13-ISX27-ErP-Produktdatenblatt.pdf | 28.09.2023 |
101 kB > herunterladen |
Katalog CLAGE-Gesamtkatalog-de.pdf 16.10.2024 > herunterladen |
Katalog | CLAGE-Gesamtkatalog-de.pdf | 16.10.2024 |
11,2 MB > herunterladen |
Broschüre CLAGE-ISX-Broschüre-de.pdf 02.10.2024 > herunterladen |
Broschüre | CLAGE-ISX-Broschüre-de.pdf | 02.10.2024 |
3,0 MB > herunterladen |
Preisliste CLAGE-Gesamtkatalog-de.pdf 16.10.2024 > herunterladen |
Preisliste | CLAGE-Gesamtkatalog-de.pdf | 16.10.2024 |
11,2 MB > herunterladen |
Presseinformation CLAGE-Presseinfo-ISX.zip 20.02.2024 > herunterladen |
Presseinformation | CLAGE-Presseinfo-ISX.zip | 20.02.2024 |
6,9 MB > herunterladen |
|
BIM / Datanorm / GAEB DX3_ISX.rfa 28.08.2024 > herunterladen |
BIM / Datanorm / GAEB | DX3_ISX.rfa | 28.08.2024 |
1,8 MB > herunterladen |
|
BIM DX3_ISX.ifc 28.08.2024 > herunterladen |
BIM | DX3_ISX.ifc | 28.08.2024 |
7,7 MB > herunterladen |
|
Datanorm Datanorm.zip 03.06.2024 > herunterladen |
Datanorm | Datanorm.zip | 03.06.2024 |
40 kB > herunterladen |
|
GAEB GAEB.zip 03.06.2024 > herunterladen |
GAEB | GAEB.zip | 03.06.2024 |
725 kB > herunterladen |
Zubehör
>
FX Next (im Lieferumfang enthalten)
Bluetooth-Funkfernbedienung für elektronische Durchlauferhitzer, Temperaturwahl und Einstellungen über Sensortasten in einer intuitiven Menüführung, mit E-Paper-Display, Bluetooth-Verbindung zur sicheren Datenübermittlung zwischen Funkfernbedienung und Durchlauferhitzer, Funkadapter FXE 3 zum Einbau in den Durchlauferhitzer im Lieferumfang von FXS Next enthalten, Batterien und magnetische Wandhalterung im Lieferumfang enthalten
FX Next: Art.-Nr. 3200-34023
FX 3 (optional)
Zusätzliche Fernbedienung für die bequeme Temperatureinstellung des Durchlauferhitzers über eine Entfernung von ca. 10 Metern im Gebäude. Sichere, Bluetooth® Funkübertragung, stufenlose Temperaturwahl über zwei Tasten, zwei Festwerttasten und eine LCD-Anzeige, magnetischer Wandhalter und Batterien (im Lieferumfang enthalten). IP 20. Maße (H × B × T): 5,8 × 12,5 × 1,9 cm
FX 3: Art.-Nr. 3200-34021
- Gebrauchs- und MontageanleitungFX3-GMA-de-en.pdf (1,10 MB)
Interessante Features.
-
Smart Control fähig
-
Bluetooth-Fernbedienung inklusive
-
Integrierte WLAN-Funktion
-
Solartauglich, für Nacherwärmung geeignet
-
Modbus-RTU-Schnittstelle
