Macht Sinn: versteckt und vernetzt.

Jetzt ganz neu für Sie von den Durchlauferhitzer-Experten: Der E-Moduldurchlauferhitzer ISX. Für die Zukunft des modularen Bauens. Komfort, den man spürt, aber nicht sieht.

  • ISX: 18/21/24/27 kW, 400 V

Energieeffizienzklasse A

(Skala: A+ bis F)

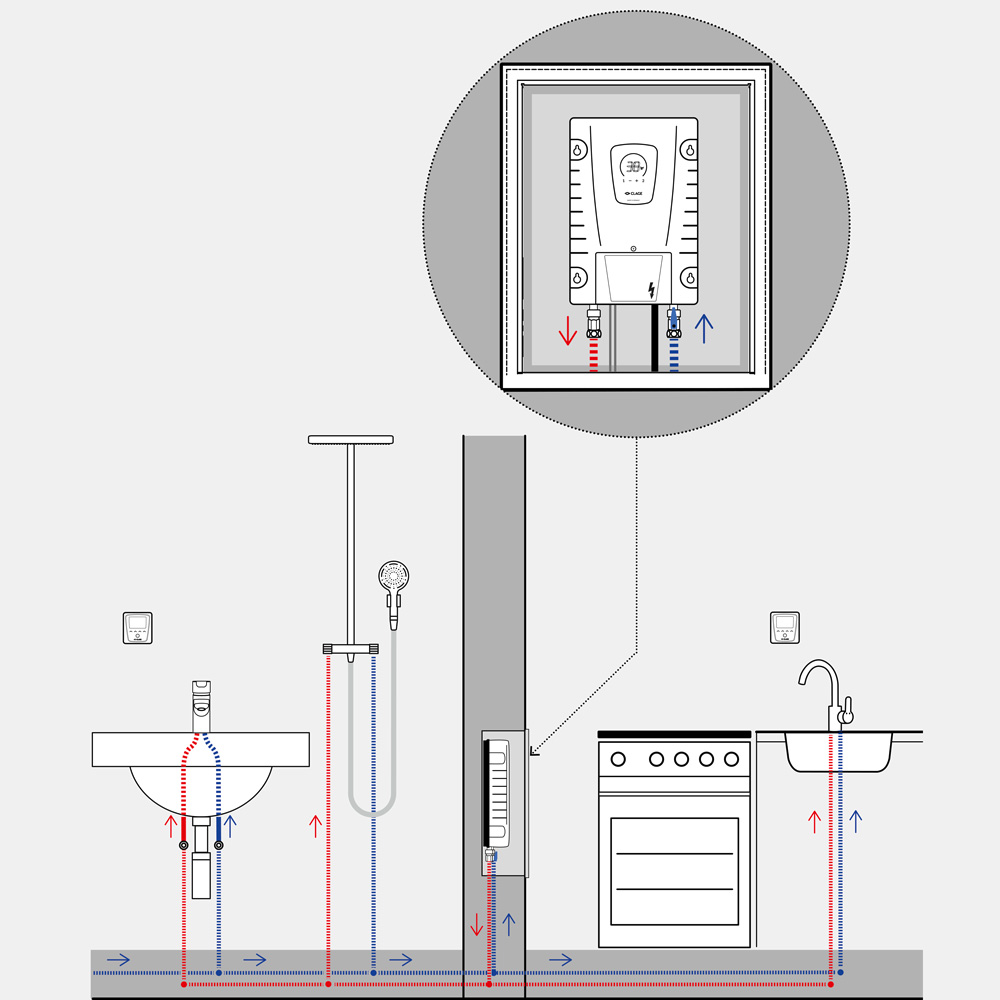

Hier wird der ISX eingesetzt.

  1. Handwaschbecken

    Handwaschbecken

  2. Dusche

    Dusche

  3. Badewanne

    Badewanne

  4. Küchenspüle

    Küchenspüle

  5. Wohnungen

    Wohnungen

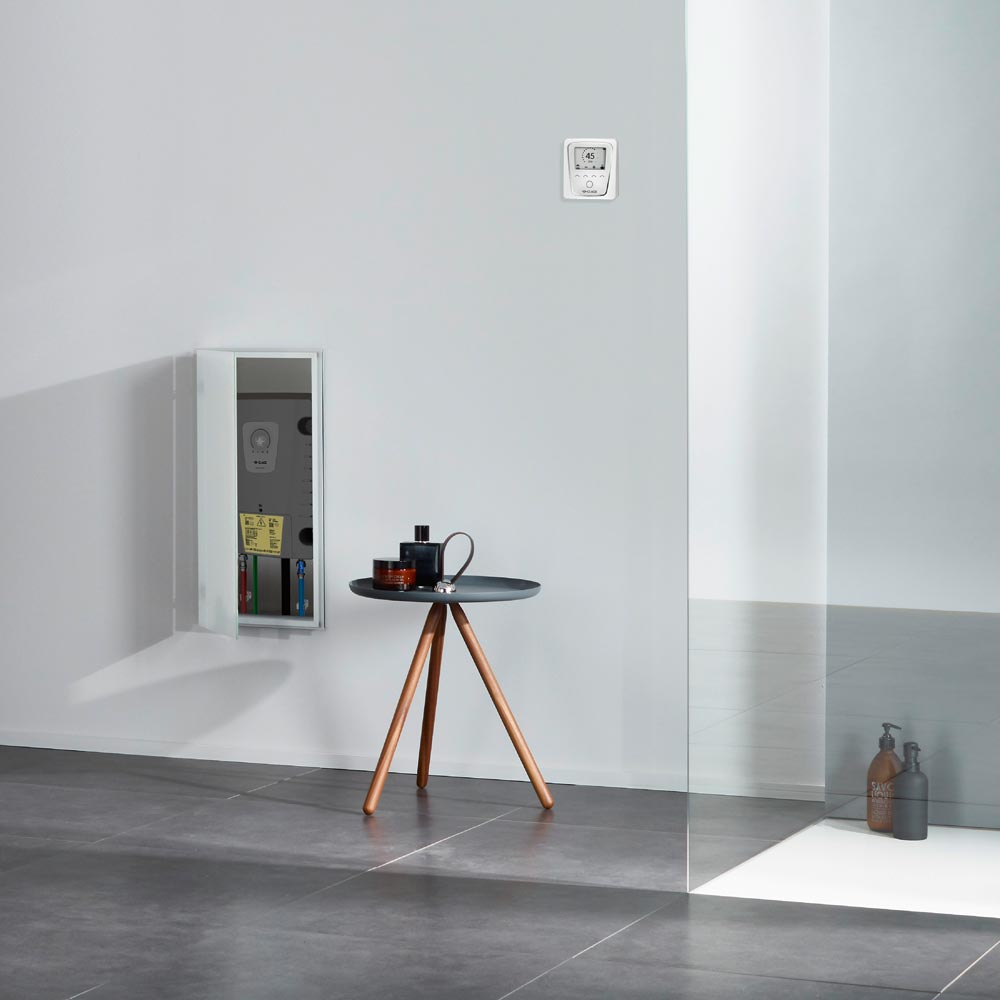

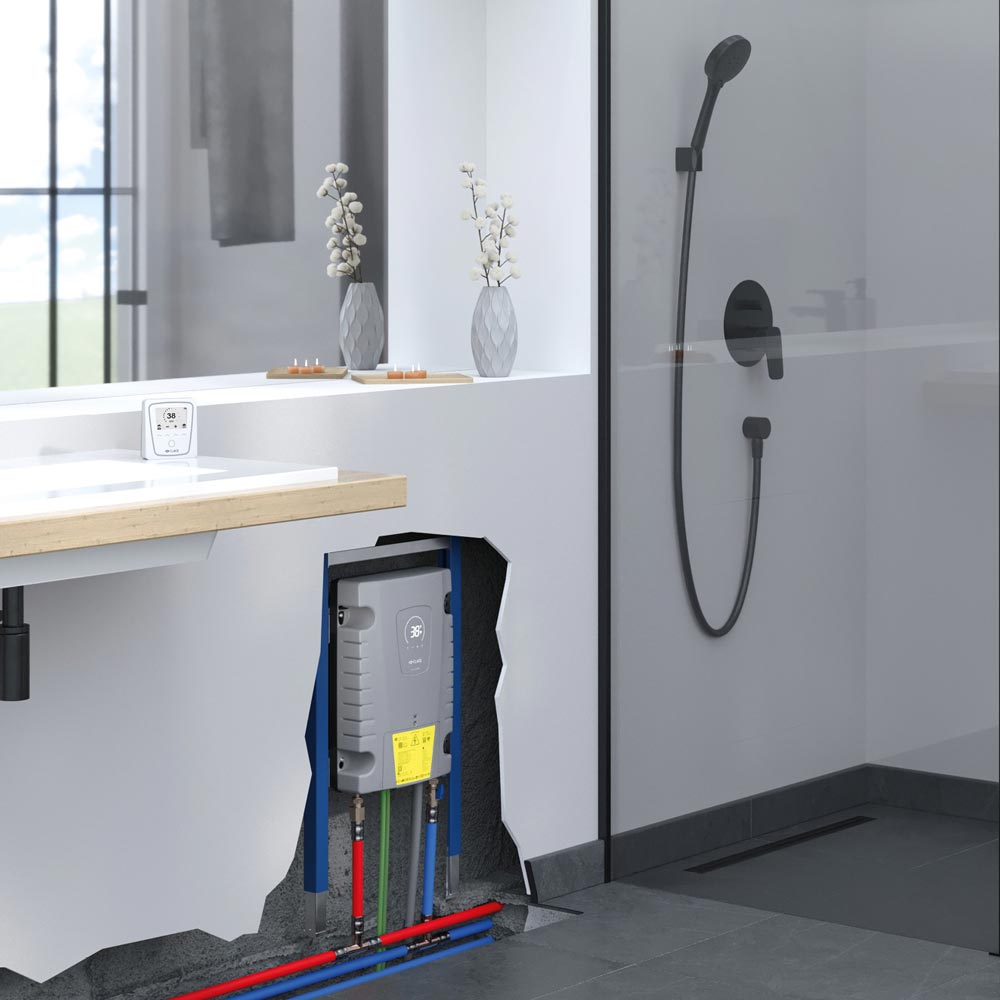

Versteckt in der Wand!
Integriert, robust und smart vernetzt

Produktneuheit
Der neue E-Moduldurchlauferhitzer ISX wurde speziell für die Unterputz- / Vorwandinstallation entwickelt. Sein Konzept ist ideal für die flexible Einbindung in die Gebäudeinfrastruktur: Es ermöglicht eine einfache Installation ohne Wandhalter und ohne Abnehmen der Haube.

Awards E-Modul-Durchlauferhitzer ISX
  • Vollelektronisch geregelter Moduldurchlauferhitzer mit Sensortastenbedienfeld und LED-Anzeige zur komfortablen und sparsamen Warmwasserversorgung einer oder mehrerer Entnahmestellen

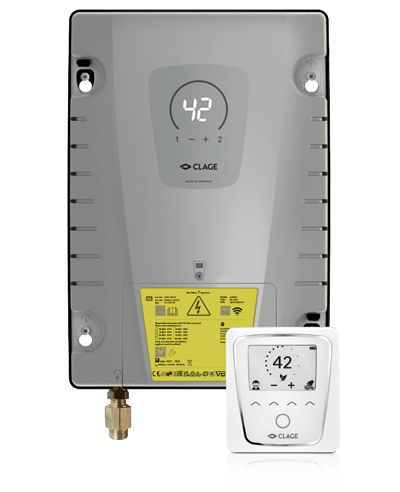

  • Temperatureinstellung, Festlegung von individuellen Temperaturprofilen und Einsicht der Verbrauchswerte über die mitgelieferte E-Paper Fernbedienung FX Next oder optional über das Smartphone
  • Immer gradgenaue Temperatur zwischen 20 °C und 60 °C dank TWIN TEMPERATURE Control TTC und dynamischer Durchflussmengenregelung SERVOTRONIC
  • Blankdraht-Heizsystem IES sorgt für eine längere Lebensdauer, weniger Verkalkung und ist effizient und wartungsfreundlich
  • Funktion zur thermischen Behandlung mit 70 °C für mehr Hygiene
  • Elektronisches Sicherheitssystem mit Luftblasenerkennung, Temperatur- und Druckabschaltung sowie Wasserstoppfunktion
  • Mit Multiple Power System MPS wird die maximale Leistungsaufnahme bei der Installation festgelegt: 18, 21, 24 oder 27 kW
  • Besonders niedrige Einschaltwassermenge ab 1,5 l/min dank innovativer Wasserflusstechnik
  • Integrierte WLAN und Bluetooth®-Funktion zur Verbindung mit Smartphone und Tablet (hierfür ist die kostenlose App »Smart Control« erforderlich)
  • Modbus-Schnittstelle zur Einbindung in die Gebäudetechnik
  • Zur Nacherwärmung von vorgewärmtem Wasser geeignet (Zulauftemperatur bis 70 °C zulässig)

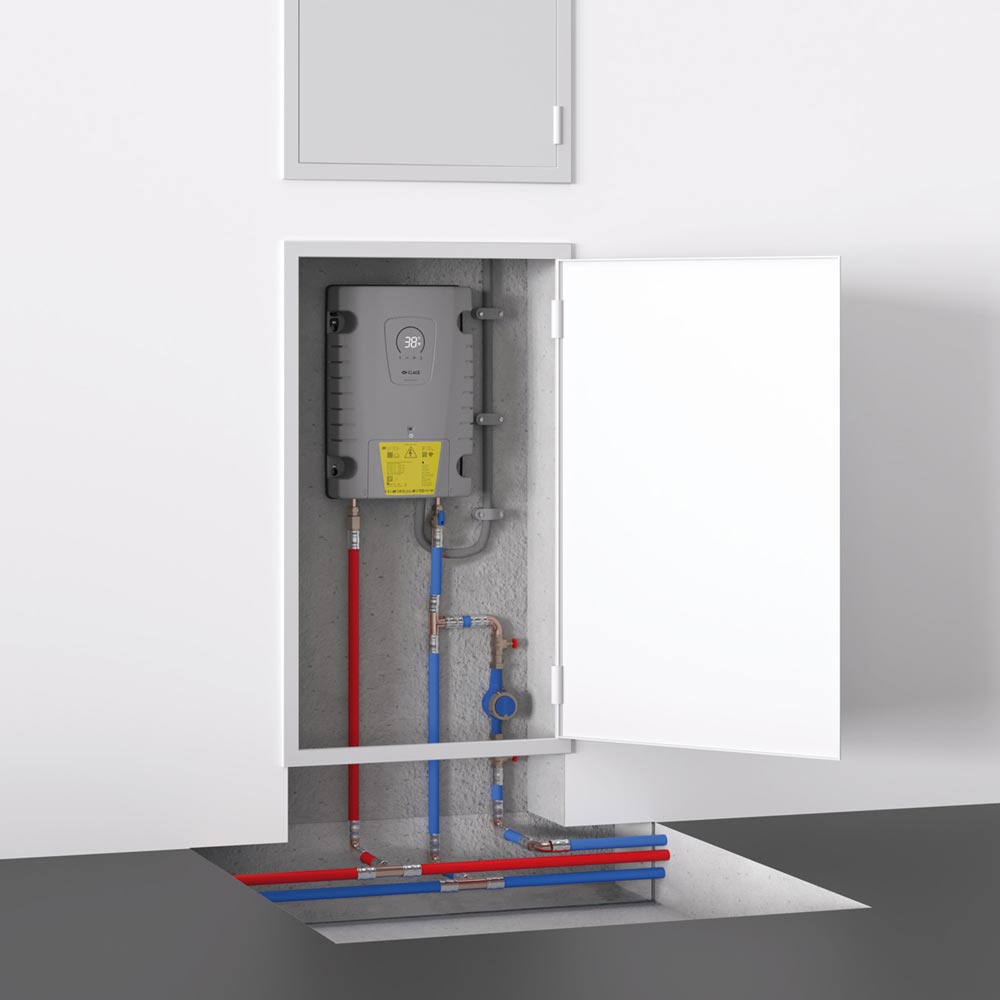

  • Direkte Einbaumöglichkeit im Rahmen einer Vorwandinstallation (bei Bedarf im optional erhältlichen CLAGE-Unterputzschrank mit Revisionsklappe), in Trockenbauwänden oder über einer abgehängten Decke (ohne separaten Wandhalter)
  • Montage und Elektroanschluss ohne Abnehmen der Haube möglich
  • Frei zugänglicher Wasseranschluss mit ½ Zoll Außen­gewinde und Absperrventil
  • Abmessungen (Höhe × Breite × Tiefe): 40,2 × 27,8 × 9,9 cm

Technische Daten

>

Zahlen. Daten. Fakten.

















E-Modul-Durchlauferhitzer ISX
Handwaschbecken Dusche Badewanne Küchenspüle Wohnungen
ISX
Artikelnummer
Nennleistung 1) (variabel einstellbar durch MPS) bei 400 V [kW]
Zulässiger Betriebsüberdruck [MPa (bar)] 2)
Wasseranschlüsse (Schraubanschlüsse)
Warmwasserleistung bei Δt = 28 K 3) [l/min]
Einschaltwassermenge [l/min]
Maximale Durchflussmenge: automatisch [l/min] 4)
Nennspannung [ 3~ / PE 400 V AC ] Festanschluss
Nennstrom bei 400 V [A]
Erforderlicher Kabelquerschnitt [mm²]
Maximale Zulauftemperatur [°C]
Solartauglich 5)
Schutzart
Spezifischer Wasserwiderstand bei 15 °C [Ωcm] ≥
Gewicht mit Wasserfüllung [kg], ca.
3200-36700
18 21 24 27
1 (10) 1 (10) 1 (10) 1 (10)
G ½" G ½" G ½" G ½"
9,2 10,7 12,3 13,8
1,5 1,5 1,5 1,5
26 30 35 39
4,0 4,0 6,0 6,0
70 70 70 70
IP 21 IP 21 IP 21 IP 21
1100 1100 1100 1100
4,5 4,5 4,5 4,5

1) Die eingestellte Anschlussleistung beeinflusst die Werte bei Nennstrom, Kabelquerschnitt und Warmwasserleistung

2) Auch für drucklosen Betrieb zugelassen

3) Temperaturerhöhung von z. B. 12 °C auf 40 °C, Mischwasser

4) Abhängig vom Leitungsdruck, gewählter Temperatur und Zulauftemperatur

5) Für Nacherwärmung geeignet

Downloads

>

Medientyp Titel Datum Größe

Produktinformation

ISX-ISX13-PI-de.pdf

24.05.2024

> herunterladen
Produktinformation ISX-ISX13-PI-de.pdf 24.05.2024 2,8 MB
> herunterladen

Gebrauchs- und Montageanleitung

ISX-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

05.06.2024

> herunterladen
Gebrauchs- und Montageanleitung ISX-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 05.06.2024 46,2 MB
> herunterladen

Kurzanleitung

ISX-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

05.06.2024

> herunterladen
Kurzanleitung ISX-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 05.06.2024 6,6 MB
> herunterladen
  Ältere Versionen>
 KurzanleitungISX-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-10-2023.pdf> herunterladen> herunterladen
  Weitere Versionen auf Anfrage

Bilderanleitung

ISX-400V-Bildanleitung.pdf

29.09.2023

> herunterladen
Bilderanleitung ISX-400V-Bildanleitung.pdf 29.09.2023 2,2 MB
> herunterladen

Sicherheitshinweise

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> herunterladen
Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> herunterladen

Energielabel

ISX-Energielabel_2023.pdf

11.01.2024

> herunterladen
Energielabel ISX-Energielabel_2023.pdf 11.01.2024 1,8 MB
> herunterladen

ErP-Produktdatenblatt

ISX12-ISX13-ISX27-ErP-Produktdatenblatt.pdf

28.09.2023

> herunterladen
ErP-Produktdatenblatt ISX12-ISX13-ISX27-ErP-Produktdatenblatt.pdf 28.09.2023 101 kB
> herunterladen

Detailansicht


09.01.2024

> herunterladen
Detailansicht ISX-Hausflur-gefüllt-1000-q60.jpg 09.01.2024 68 kB
> herunterladen

Milieufoto


09.01.2024

> herunterladen
Milieufoto ISX-Duschbad-Kueche-Milieu-v3-2500x1503-q62.jpg 09.01.2024 294 kB
> herunterladen

Milieufoto


09.01.2024

> herunterladen
Milieufoto ISX-HWR-Milieu-v2-1000-q40.jpg 09.01.2024 43 kB
> herunterladen

Katalog

CLAGE-Gesamtkatalog-de.pdf

16.10.2024

> herunterladen
Katalog CLAGE-Gesamtkatalog-de.pdf 16.10.2024 11,2 MB
> herunterladen

Broschüre

CLAGE-Warmwasser-Guide-fuer-den-Hausbau-de.pdf

04.06.2024

> herunterladen
Broschüre CLAGE-Warmwasser-Guide-fuer-den-Hausbau-de.pdf 04.06.2024 5,5 MB
> herunterladen

Broschüre

CLAGE-ISX-Broschüre-de.pdf

02.10.2024

> herunterladen
Broschüre CLAGE-ISX-Broschüre-de.pdf 02.10.2024 3,0 MB
> herunterladen

Preisliste

CLAGE-Gesamtkatalog-de.pdf

16.10.2024

> herunterladen
Preisliste CLAGE-Gesamtkatalog-de.pdf 16.10.2024 11,2 MB
> herunterladen

Presseinformation

CLAGE-Presseinfo-ISX.zip

20.02.2024

> herunterladen
Presseinformation CLAGE-Presseinfo-ISX.zip 20.02.2024 6,9 MB
> herunterladen

BIM

DX3_ISX.rfa

28.08.2024

> herunterladen
BIM DX3_ISX.rfa 28.08.2024 1,8 MB
> herunterladen

BIM

DX3_ISX.ifc

28.08.2024

> herunterladen
BIM DX3_ISX.ifc 28.08.2024 7,7 MB
> herunterladen

Datanorm

Datanorm.zip

03.06.2024

> herunterladen
Datanorm Datanorm.zip 03.06.2024 40 kB
> herunterladen

GAEB

GAEB.zip

03.06.2024

> herunterladen
GAEB GAEB.zip 03.06.2024 725 kB
> herunterladen

Zubehör

>

FX Next

FX Next (im Lieferumfang enthalten)

Bluetooth-Funkfernbedienung für elektronische Durchlauferhitzer, Temperaturwahl und Einstellungen über Sensortasten in einer intuitiven Menüführung, mit E-Paper-Display, Bluetooth-Verbindung zur sicheren Datenübermittlung zwischen Funkfernbedienung und Durchlauferhitzer, Funkadapter FXE 3 zum Einbau in den Durchlauferhitzer im Lieferumfang von FXS Next enthalten, Batterien und magnetische Wandhalterung im Lieferumfang enthalten

FX Next: Art.-Nr. 3200-34023

FX 3

FX 3 (optional)

Zusätzliche Fernbedienung für die bequeme Temperatur­einstellung des Durchlauf­erhitzers über eine Entfernung von ca. 10 Metern im Gebäude. Sichere, Bluetooth® Funkübertragung, stufenlose Temperaturwahl über zwei Tasten, zwei Festwerttasten und eine LCD-Anzeige, magne­tischer Wandhalter und Batterien (im Liefer­umfang enthalten). IP 20. Maße (H × B × T): 5,8 × 12,5 × 1,9 cm

FX 3: Art.-Nr. 3200-34021

Interessante Features.

  1. Smart Control fähig

    Smart Control fähig

  2. Bluetooth-Fern­bedienung inklusive

    Bluetooth-Fern­bedienung inklusive

  3. Integrierte WLAN-Funktion

    Integrierte WLAN-Funktion

  4. Solartauglich, für Nacherwärmung geeignet

    Solartauglich, für Nacherwärmung geeignet

  5. Modbus-RTU-Schnittstelle

    Modbus-RTU-Schnittstelle

Installationsvideo

Ähnliche Produkte:

E-Komfortdurchlauferhitzer DSX Touch
DSX Touch: 18/21/24/27 kW, 400 V
E-Modul-Durchlauferhitzer ISX 13
ISX 13: 11/13,5 kW, 400 V
E-Modul-Durchlauferhitzer ISX 12
ISX 12: 8,8/11,5 kW, 240 V
E-Modul-Durchlauferhitzer ISX Twin
ISX Twin UP: 2×18/21/24/27 kW, 2×400 V
