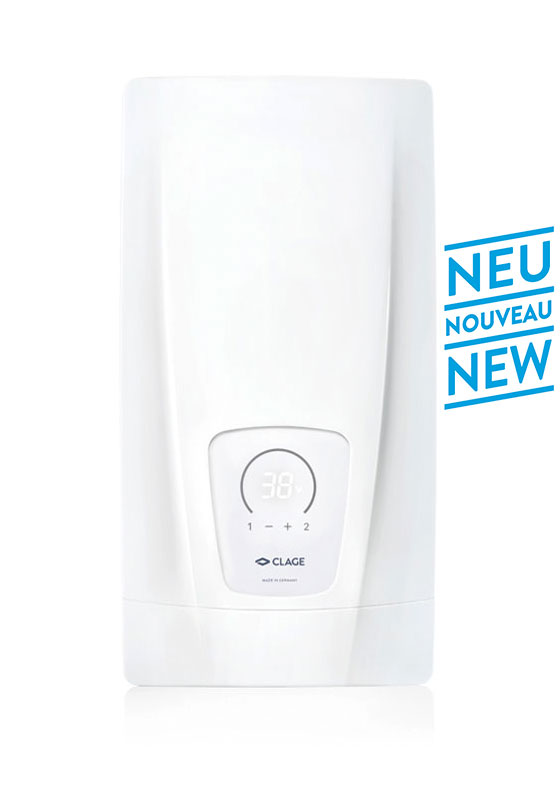

E-Komfortdurchlauferhitzer
DEX Next

Komfortabel, sparsam und zuverlässig!

Der elektronisch geregelte Komfortdurchlauferhitzer mit Echtglas-E-Paper-Display und Sensortasten sorgt in jeder Warmwasser-Situation für hohen Bedienkomfort.

DEX Next: 18/21/24/27 kW, 400 V

Technische Daten
Downloads
Zubehör
Installationsvideo

Energieeffizienzklasse A

(Skala: A+ bis F)

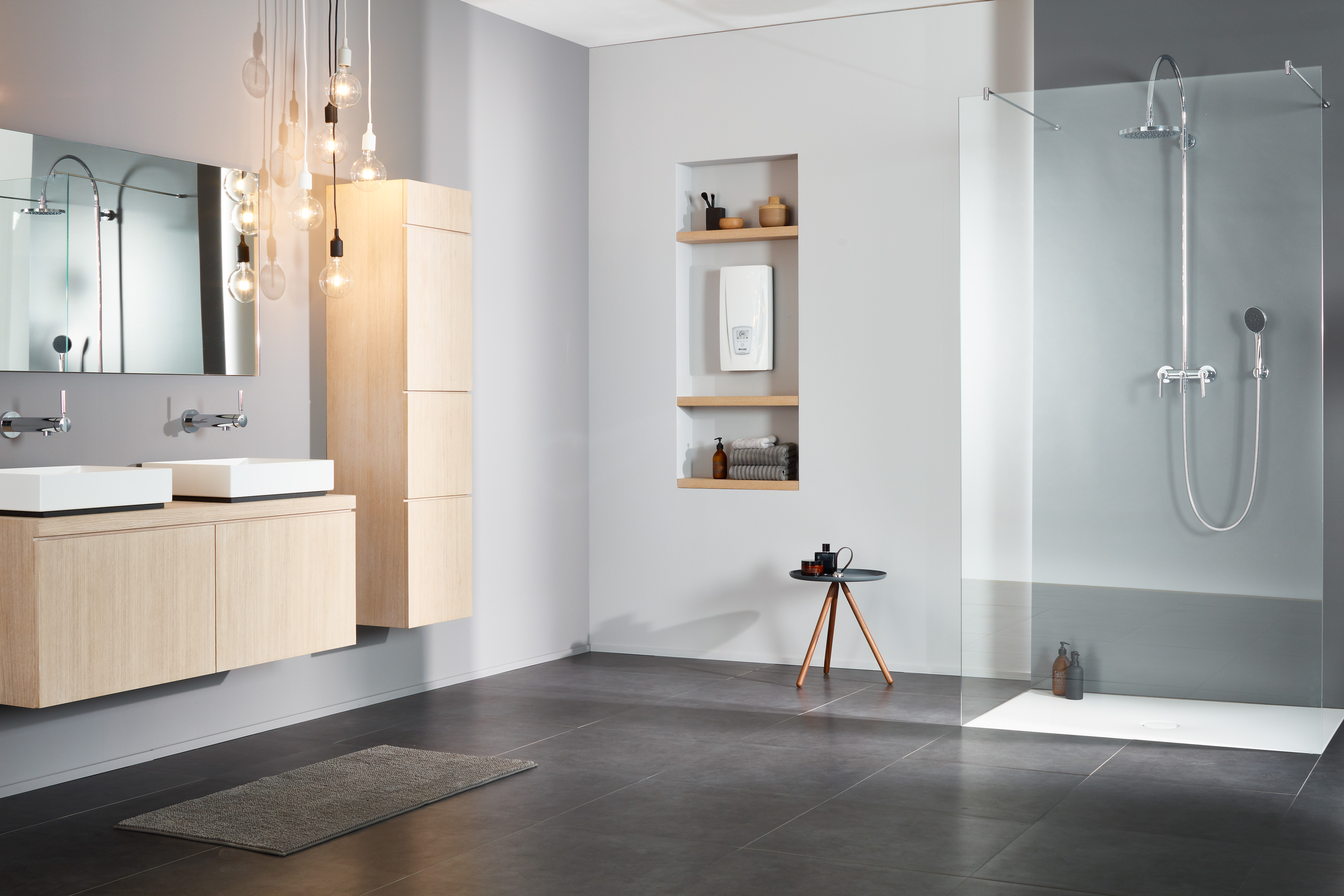

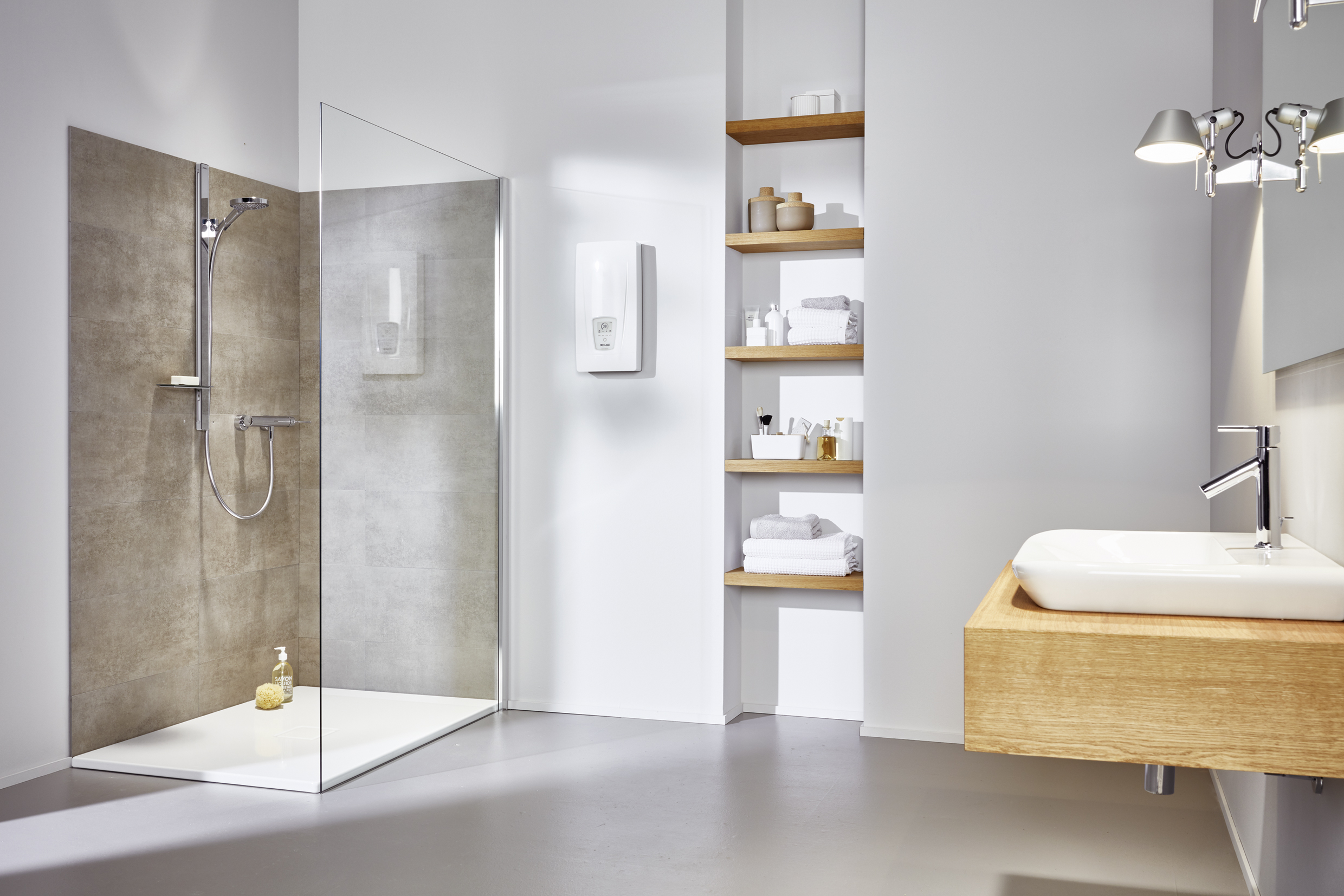

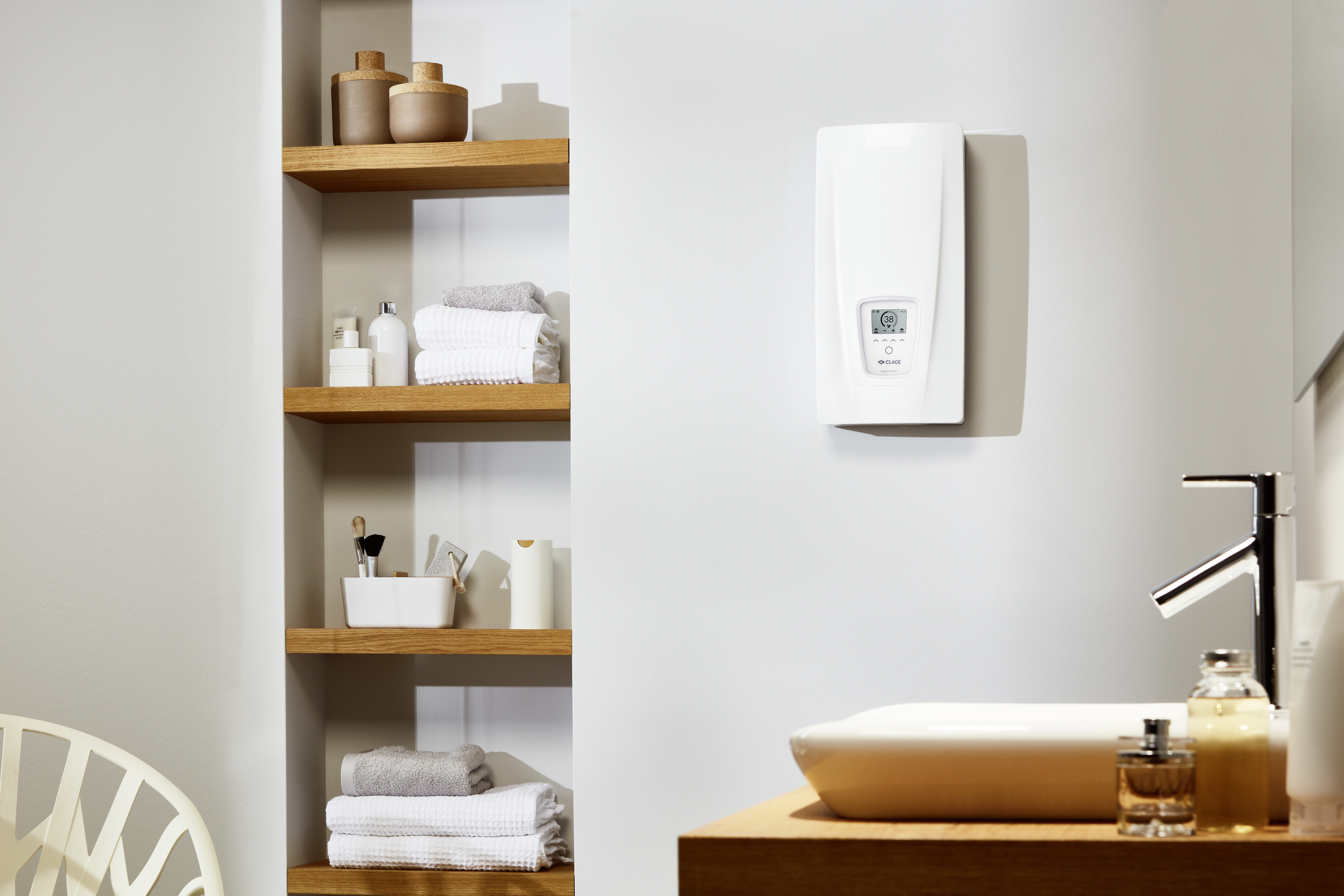

Hier wird der DEX Next eingesetzt.

Handwaschbecken
Dusche
Badewanne
Küchenspüle

Die nächste Generation.

Komfortabel, sparsam und zuverlässig präsentiert sich der neue DEX Next. Besonders beeindruckt das kontrastreiche E-Paper-Display hinter der hochwertigen Echtglas-Abdeckung.

Die Stiftung Warentest hat im Heft 10/2023 strombetriebene Durchlauferhitzer getestet. Der CLAGE DEX Next erhielt dabei die Note »GUT 2,0« und wurde damit Testsieger in der Kategorie »Elektronische Durchlauferhitzer«!

Awards E-Komfortdurchlauferhitzer DEX Next

Elektronisch geregelter Komfortdurchlauferhitzer mit Echtglas-E-Paper-Display und Sensortasten für hohen Bedienkomfort
Mit dem Multiple Power System MPS^® wird die maximale Leistungsaufnahme bei der Installation festgelegt: 18, 21, 24 oder 27 kW.
TWIN TEMPERATURE Control TTC^® für gradgenaue Temperaturen zwischen 20 °C und 60 °C bis zur Leistungsgrenze
Im Komfortbereich zwischen 35 °C und 43 °C kann die Temperatur in 0,5-Grad-Schritten eingestellt werden
Für Wasserspararmaturen geeignet: besonders niedrige Einschaltwassermenge ab 1,5 l/min durch innovative Wasserflusstechnik
Praktisch luftresistentes Heizsystem durch neuartige Heizkanalanordnung
Blankdraht-Heizsystem IES^® sorgt für eine längere Lebensdauer, weniger Verkalkung und ist effizient und wartungsfreundlich
Elektronisches Sicherheitssystem mit Luftblasenerkennung, Temperatur- und Druckabschaltung
Modul zur Funkfernbedienung als Zubehör erhältlich
Abmessungen (Höhe × Breite × Tiefe): 46,8 × 23,9 × 9,6 cm

Technische Daten

Zahlen. Daten. Fakten.



DEX Next

Artikelnummer

Nennleistung ¹⁾ (variabel einstellbar durch MPS) bei 400 V [kW]

Zulässiger Betriebsüberdruck [MPa (bar)] ²⁾

Wasseranschlüsse (Schraubanschlüsse)

Warmwasserleistung bei Δt = 28 K ³⁾ [l/min]

Einschaltwassermenge [l/min]

Maximale Durchflussmenge ⁴⁾ [l/min]

Nennspannung [ 3~ / PE 400 V AC ] Festanschluss

Nennstrom bei 400 V [A]

Erforderlicher Kabelquerschnitt [mm²]

Maximale Zulauftemperatur [°C]

Solartauglich ⁵⁾

Schutzart

Spezifischer Wasserwiderstand bei 15 °C [Ωcm] ≥

Gewicht mit Wasserfüllung [kg], ca.

Preis (inkl. gesetzlicher MwSt.)

In den Warenkorb legen

3200-36400
18	21	24	27
1 (10)	1 (10)	1 (10)	1 (10)
G ½"	G ½"	G ½"	G ½"
9,2	10,7	12,3	13,8
1,5	1,5	1,5	1,5
8,0	8,0	8,0	8,0

26	30	35	39
4,0	4,0	6,0	6,0
70	70	70	70

IP 25	IP 25	IP 25	IP 25
1100	1100	1100	1100
4,2	4,2	4,2	4,2
721,14€

1) Die eingestellte Anschlussleistung beeinflusst die Werte bei Nennstrom, Kabelquerschnitt und Warmwasserleistung

2) Auch für drucklosen Betrieb zugelassen

3) Temperaturerhöhung von z. B. 12 °C auf 40 °C, Mischwasser

4) Durchflussmenge begrenzt für optimale Temperaturerhöhung

5) Für Nacherwärmung geeignet

Downloads

	Medientyp	Titel	Datum	Größe
Produktinformation DEX-Next-PI-de.pdf 15.02.2023 > herunterladen	Produktinformation	DEX-Next-PI-de.pdf	15.02.2023	657 kB > herunterladen
Gebrauchs- und Montageanleitung DEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 20.02.2023 > herunterladen	Gebrauchs- und Montageanleitung	DEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	20.02.2023	26,1 MB > herunterladen
		Ältere Versionen>
	Gebrauchs- und Montageanleitung	DEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-10-2022.pdf> herunterladen		> herunterladen
	Gebrauchs- und Montageanleitung	DEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-06-2021.pdf> herunterladen		> herunterladen
	Gebrauchs- und Montageanleitung	DEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-08-2020.pdf> herunterladen		> herunterladen
	Gebrauchs- und Montageanleitung	DEX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-07-2020.pdf> herunterladen		> herunterladen
	Gebrauchs- und Montageanleitung	DEX-Next-Online-GMA-de-en-11-2019.pdf> herunterladen		> herunterladen
		Weitere Versionen auf Anfrage
Kurzanleitung DEX-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 15.11.2023 > herunterladen	Kurzanleitung	DEX-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	15.11.2023	5,2 MB > herunterladen
		Ältere Versionen>
	Kurzanleitung	DEX-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-01-2023.pdf> herunterladen		> herunterladen
	Kurzanleitung	DEX-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-10-2022.pdf> herunterladen		> herunterladen
	Kurzanleitung	DEX-Next-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-06-2020.pdf> herunterladen		> herunterladen
	Kurzanleitung	DEX-Next-KA-de-en-11-2019.pdf> herunterladen		> herunterladen
		Weitere Versionen auf Anfrage
Bilderanleitung DX3-400V-BiA-mit-DMB.pdf 14.12.2021 > herunterladen	Bilderanleitung	DX3-400V-BiA-mit-DMB.pdf	14.12.2021	2,0 MB > herunterladen
		Ältere Versionen>
	Bilderanleitung	DX3-400V-BiA-mit-DMB-03-2020.pdf> herunterladen		> herunterladen
		Weitere Versionen auf Anfrage
Installationszubehör DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf 13.11.2018 > herunterladen	Installationszubehör	DX3-Montageschablone-de-en-fr-nl-pl-cs-sk-pt-es-sv.pdf	13.11.2018	370 kB > herunterladen
Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > herunterladen	Sicherheitshinweise	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > herunterladen
Energielabel DEX-Next-Energielabel.pdf 28.03.2023 > herunterladen	Energielabel	DEX-Next-Energielabel.pdf	28.03.2023	230 kB > herunterladen
CE-Konformitätserklärung CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf 21.04.2023 > herunterladen	CE-Konformitätserklärung	CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf	21.04.2023	3,1 MB > herunterladen
Produktfoto DEX-Next.png 07.01.2020 > herunterladen	Produktfoto	DEX-Next.png	07.01.2020	1,5 MB > herunterladen
Produktfoto DEX-Next-highres.jpg 07.01.2020 > herunterladen	Produktfoto	DEX-Next-highres.jpg	07.01.2020	1,2 MB > herunterladen
Produktfoto DEX-Next-Produktfoto.jpg 22.12.2020 > herunterladen	Produktfoto	DEX-Next-Produktfoto.jpg	22.12.2020	676 kB > herunterladen
Detailansicht DEX-Next-Display.jpg 21.02.2019 > herunterladen	Detailansicht	DEX-Next-Display.jpg	21.02.2019	57 kB > herunterladen
Info-Grafik Smart-Control.pdf 18.05.2022 > herunterladen	Info-Grafik	Smart-Control.pdf	18.05.2022	2,1 MB > herunterladen
Katalog CLAGE-Gesamtkatalog-de.pdf 20.12.2024 > herunterladen	Katalog	CLAGE-Gesamtkatalog-de.pdf	20.12.2024	11,1 MB > herunterladen
Broschüre CLAGE-CO2-Fussabdruck-2024-de.pdf 11.12.2024 > herunterladen	Broschüre	CLAGE-CO2-Fussabdruck-2024-de.pdf	11.12.2024	4,9 MB > herunterladen
Hotnews CLAGE-Hotnews-de-2023.pdf 21.06.2023 > herunterladen	Hotnews	CLAGE-Hotnews-de-2023.pdf	21.06.2023	13,8 MB > herunterladen
Allgemein CLAGE-DX3-FlyerA4-DE.pdf 14.07.2020 > herunterladen	Allgemein	CLAGE-DX3-FlyerA4-DE.pdf	14.07.2020	2,4 MB > herunterladen
Allgemein DX3-Falzflyer-de.pdf 23.07.2021 > herunterladen	Allgemein	DX3-Falzflyer-de.pdf	23.07.2021	2,4 MB > herunterladen
Preisliste CLAGE-Gesamtkatalog-de.pdf 16.10.2024 > herunterladen	Preisliste	CLAGE-Gesamtkatalog-de.pdf	16.10.2024	11,2 MB > herunterladen
Presseinformation CLAGE-Presseinfo-Heizung-Warmwasser-trennen.pdf 08.02.2024 > herunterladen	Presseinformation	CLAGE-Presseinfo-Heizung-Warmwasser-trennen.pdf	08.02.2024	1,1 MB > herunterladen
BIM DX3-DEX-001-BIM.ifc 27.06.2019 > herunterladen	BIM	DX3-DEX-001-BIM.ifc	27.06.2019	7,3 MB > herunterladen
BIM DX3-DEX-001-BIM.rfa 27.06.2019 > herunterladen	BIM	DX3-DEX-001-BIM.rfa	27.06.2019	2,7 MB > herunterladen
BIM DX3-DEX-001-BIM.rfa.zip 17.11.2020 > herunterladen	BIM	DX3-DEX-001-BIM.rfa.zip	17.11.2020	2,6 MB > herunterladen
Datanorm Datanorm.zip 03.06.2024 > herunterladen	Datanorm	Datanorm.zip	03.06.2024	40 kB > herunterladen
GAEB GAEB.zip 03.06.2024 > herunterladen	GAEB	GAEB.zip	03.06.2024	725 kB > herunterladen

Zubehör

FX 3 (optional)

Zusätzliche Fernbedienung für die bequeme Temperatureinstellung des Durchlauferhitzers über eine Entfernung von ca. 10 Metern im Gebäude. Sichere, Bluetooth^® Funkübertragung, stufenlose Temperaturwahl über zwei Tasten, zwei Festwerttasten und eine LCD-Anzeige, magnetischer Wandhalter und Batterien (im Lieferumfang enthalten). IP 20. Maße (H × B × T): 5,8 × 12,5 × 1,9 cm

FX 3: Art.-Nr. 3200-34021

Gebrauchs- und MontageanleitungFX3-GMA-de-en.pdf (1,10 MB)

FXS 3 (D, M) (optional)

FX 3 Funkfernbedienung plus Bluetooth^® Funkadapter FXE im Set für den Einbau in den Durchlauferhitzer. Die Funkfernbedienung ermöglicht zusätzlich zur Bedienung am Gerät, die bequeme Temperatureinstellung des Durchlauferhitzers über eine Entfernung von ca. 10 Metern im Gebäude. Sichere Bluetooth Funkübertragung, stufenlose Temperaturwahl über zwei Tasten, zwei Festwerttasten und eine LCD-Anzeige, magnetischer Wandhalter und Batterien (im Lieferumfang enthalten). IP 20. Maße (H × B × T): 5,8 × 12,5 × 1,9 cm

FXS 3 (D, M): Art.-Nr. 3200-34020

Gebrauchs- und MontageanleitungFXS3-GMA-de-en.pdf (1,84 MB)

FXE 3 (D, M) (optional)

Bluetooth^® Funkadapter für den Einbau in den Durchlauferhitzer zur Verbindung des E-Durchlauferhitzers mit dem Smartphone / Tablet oder der CLAGE Fernbedienung. Diese Erweiterung wird benötigt, wenn die Geräte noch nicht mit einer FX 3 Funkfernbedienung ausgerüstet sind.

FXE 3 (D, M): Art.-Nr. 3200-34022

Gebrauchs- und MontageanleitungFXE3-GMA-de-en.pdf (458 kB)

FXS Next (D) (optional)

Bluetooth-Funkfernbedienung für elektronische Durchlauferhitzer, Temperaturwahl und Einstellungen über Sensortasten in einer intuitiven Menüführung, mit E-Paper-Display, Bluetooth-Verbindung zur sicheren Datenübermittlung zwischen Funkfernbedienung und Durchlauferhitzer, Funkadapter FXE 3 zum Einbau in den Durchlauferhitzer (D-Serie) im Lieferumfang von FXS Next enthalten, Batterien und magnetische Wandhalterung im Lieferumfang enthalten

FXS Next (D): Art.-Nr. 3200-34025

Gebrauchs- und MontageanleitungFX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-sv-el.pdf (2,15 MB)

RDX 3 (optional)

Bei Bedarf gibt es als Zubehör den Universal-Montagerahmen RDX 3, mit dem der Elektroanschluss an beliebiger Stelle hinter dem Gerät erfolgen kann. Die IP-Schutzklasse des Gerätes mit RDX 3 ist IP24. Mit elektrischer Verdrahtung und Rohrverlängerungen. Für schwierige Montagebedingungen, z.B. Austausch eines Durchlauferhitzers mit abweichenden Anschlüssen. Gleicht Kachelvorsprünge oder Wandunebenheiten aus. Montage nur durch einen Fachmann.

RDX 3: Art.-Nr. 3200-36100
