Wassersystem

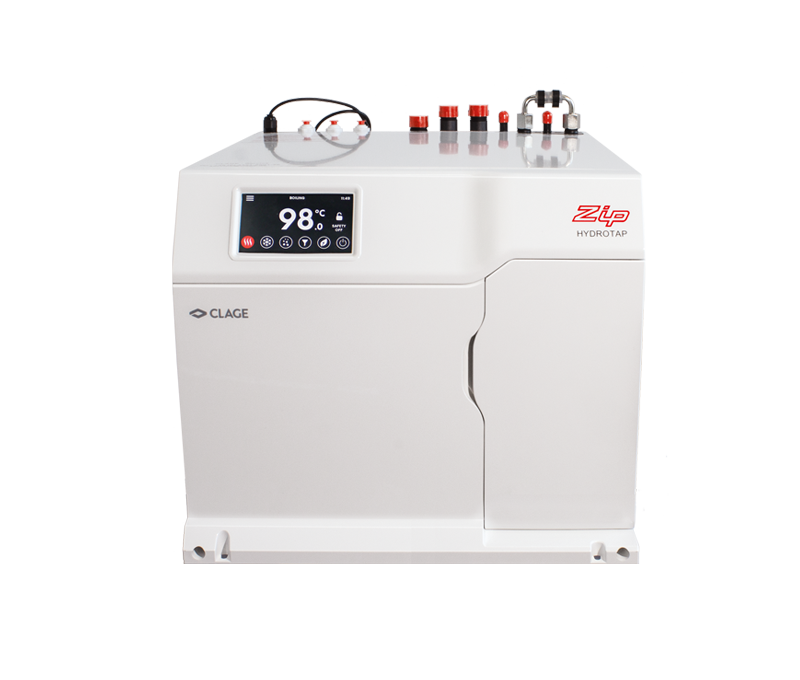

Zip HydroTap G5 BCS
Heiß! Kalt! Sprudelnd!
Zip-Wassersysteme sind optimal geeignet für die Getränkezubereitung in Küchen: egal, ob gewerblich oder privat. Sparen Sie Zeit und genießen Sie den hohen Komfort. Es ist ganz einfach!
- G5 BCS 60: 2,15 kW, 230 V
- G5 BCS 20: 1,96 kW, 230 V
Das Zip HydroTap G5 BCS liefert
-
Kochendes Wasser
-
Gekühltes stilles Wasser
-
Gekühltes sprudelndes Wasser
Vom Feinsten – Maximaler
Wasserkomfort !
Das Spitzengerät unter den Wassersystemen überzeugt mit maximalem Komfort. Es liefert gefiltertes kochendes, gekühltes und kohlensäurehaltiges Wasser sekundenschnell aus einer einzigen Armatur. Der eingebaute Filter verbessert die Wasserqualität, über das Touchdisplay lässt sich bequem die Energiesparfunktion konfigurieren.
Das Untertisch-Wassersystem »Zip HydroTap BCS« kann mit den folgenden Armaturen kombiniert werden: Touch-Free BCS,
- Elektronisches Wassersystem (für Untertischinstallation) zur Bereitstellung von gefiltertem kochenden, gekühlten und kohlensäurehaltigen Trinkwasser für den direkten Anschluss an ein Eckventil
- Touchdisplay zur Menüsteuerung, für die Aktivierung des Energiesparmodus und Verbrühschutzes sowie die Temperatureinstellung des Wassers
- Mit Kühlmittel R290 zur Erfüllung der neuesten Anforderungen an den Umwelt- und Klimaschutz
- Elektronische Temperaturregelung des Heißwassers
- Leicht auswechselbare Submicron-Feinfilterpatrone mit Aktivkohleblock filtert Schadstoffe 0,2 Mikrometer heraus und verbessert zusätzlich den Wassergeschmack
- Leckageschutzsystem
- Verschiedene elektronische Armaturen mit Sicherheitsfunktion und Tastenbedienung auswählbar
- Inkl. Kunststoff-Montageset KXB, erleichtert die Installation der Belüftung in Unterschränken (nur BCS 60)
- Abmessungen G5 BCS 20 (Höhe × Breite × Tiefe): 33,3 × 33,9 × 48,3 cm
- Abmessungen G5 BCS 60 (Höhe × Breite × Tiefe): 33,3 × 39,5 × 46,4 cm (Gesamtmaße bei Verwendung des Montagesets KXB: (H × B × T): 37,3 × 49,5 × 50 cm)Armatur, Kohlendioxid-Gasflasche, Druckminderer, CLARIS-Filter und Filterkopf bitte separat bestellen!
Technische Daten
>
Zahlen. Daten. Fakten.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
1) Mit mitgeliefertem Adapter G ⅜"
2) Anschlussschlauch G ½" auf G ½" wird benötigt (nicht im Lieferumfang enthalten)
3) Standard-Tasse mit 167 ml
4) Standard-Glas mit 200 ml
5) Bei jeweils 12 Stunden im Ruhezustand
Downloads
>
| Medientyp | Titel | Datum | Größe | |
|---|---|---|---|---|
Produktinformation Zip-HydroTap-G5-BCS-PI-de.pdf 07.12.2022 > herunterladen |
Produktinformation | Zip-HydroTap-G5-BCS-PI-de.pdf | 07.12.2022 |
2,5 MB > herunterladen |
Produkt-Flyer Zip-HydroTap-BCS-G5-Falzflyer-de.pdf 18.03.2024 > herunterladen |
Produkt-Flyer | Zip-HydroTap-BCS-G5-Falzflyer-de.pdf | 18.03.2024 |
465 kB > herunterladen |
Gebrauchsanleitung Zip-HydroTap-G5-BCS20+BCS60-User-Guide-de-en-fr.pdf 29.03.2022 > herunterladen |
Gebrauchsanleitung | Zip-HydroTap-G5-BCS20+BCS60-User-Guide-de-en-fr.pdf | 29.03.2022 |
2,9 MB > herunterladen |
Gebrauchs- und Montageanleitung Zip-HydroTap-G5-BCS20-GMA-de-en-fr.pdf 06.04.2023 > herunterladen |
Gebrauchs- und Montageanleitung | Zip-HydroTap-G5-BCS20-GMA-de-en-fr.pdf | 06.04.2023 |
4,6 MB > herunterladen |
| Ältere Versionen> | ||||
| Gebrauchs- und Montageanleitung | Zip-HydroTap-G5-BCS20-GMA-de-en-fr-04-2022.pdf> herunterladen | > herunterladen | ||
| Weitere Versionen auf Anfrage | ||||
Gebrauchs- und Montageanleitung Zip-HydroTap-G5-BCS60-GMA-de-en-fr.pdf.pdf 06.04.2023 > herunterladen |
Gebrauchs- und Montageanleitung | Zip-HydroTap-G5-BCS60-GMA-de-en-fr.pdf.pdf | 06.04.2023 |
4,7 MB > herunterladen |
| Ältere Versionen> | ||||
| Gebrauchs- und Montageanleitung | Zip-HydroTap-G5-BCS60-GMA-de-en-fr-03-2022.pdf.pdf> herunterladen | > herunterladen | ||
| Weitere Versionen auf Anfrage | ||||
CE-Konformitätserklärung CE Konformitätserklärung nach RoHS3 Zip G5 2022 06 v2.pdf 01.07.2022 > herunterladen |
CE-Konformitätserklärung | CE Konformitätserklärung nach RoHS3 Zip G5 2022 06 v2.pdf | 01.07.2022 |
2,6 MB > herunterladen |
Katalog CLAGE-Zip-Katalog-de.pdf 21.12.2023 > herunterladen |
Katalog | CLAGE-Zip-Katalog-de.pdf | 21.12.2023 |
14,9 MB > herunterladen |
Hotnews CLAGE-Hotnews-de-2023.pdf 21.06.2023 > herunterladen |
Hotnews | CLAGE-Hotnews-de-2023.pdf | 21.06.2023 |
13,8 MB > herunterladen |
BIM Zip HydroTap G5 BCS 60.ifc 24.11.2022 > herunterladen |
BIM | Zip HydroTap G5 BCS 60.ifc | 24.11.2022 |
129 kB > herunterladen |
|
Datanorm Datanorm.zip 03.06.2024 > herunterladen |
Datanorm | Datanorm.zip | 03.06.2024 |
40 kB > herunterladen |
|
GAEB GAEB.zip 03.06.2024 > herunterladen |
GAEB | GAEB.zip | 03.06.2024 |
725 kB > herunterladen |
Zubehör
>
KXF 2.1 (im Lieferumfang enthalten)
Submicron-Feinfilterpatrone filtert Schadstoffe > 0,2 Mikrometer heraus und verbessert zusätzlich den Wassergeschmack. Für alle Zip HydroTap® G4-Modelle ab 02.2017 und G5-Modelle ab 2022.
KXF 2.1: Art.-Nr. 893702
Touch-Free BCS, verchromt glänzend (optional)
Elektronische Entnahmearmatur für Zip HydroTap BCS mit IR-Sensoren und Funktionsanzeige zur hygienischen, berührungslosen Bedienung, fester Auslauf 12 cm, Höhe 21 cm, Ø 35 mm Lochbohrung erforderlich.
Touch-Free BCS, verchromt glänzend: Art.-Nr. 4100-44540
Classic Plus BCS, verchromt glänzend (optional)
Elektronische Entnahmearmatur für Zip HydroTap BCS mit oben liegenden Bedientasten (gummiert), Funktionsanzeige, separate Taste zur bequemen Kannenbefüllung, fester Auslauf 12 cm, Höhe 21,4 cm, Ø 35 mm Lochbohrung erforderlich.
Classic Plus BCS, verchromt glänzend: Art.-Nr. 4100-44800
Classic Plus BCS, verchromt gebürstet (optional)
Elektronische Entnahmearmatur für Zip HydroTap BCS mit oben liegenden Bedientasten (gummiert), Funktionsanzeige, separate Taste zur bequemen Kannenbefüllung, fester Auslauf 12 cm, Höhe 21,4 cm, Ø 35 mm Lochbohrung erforderlich.
Classic Plus BCS, verchromt gebürstet: Art.-Nr. 4100-44801
Classic Plus BCS, schwarz matt (optional)
Elektronische Entnahmearmatur für Zip HydroTap BCS mit oben liegenden Bedientasten (gummiert), Funktionsanzeige, separate Taste zur bequemen Kannenbefüllung, fester Auslauf 12 cm, Höhe 21,4 cm, Ø 35 mm Lochbohrung erforderlich.
Classic Plus BCS, schwarz matt: Art.-Nr. 4100-44802
Classic BCS, verchromt glänzend (optional)
Elektronische Entnahmearmatur für Zip HydroTap BCS mit oben liegenden Bedientasten, Funktionsanzeige, Festhaltefunktion zur bequemen Kannenbefüllung, fester Auslauf 12 cm, Höhe 21 cm, Ø 35 mm Lochbohrung erforderlich.
Classic BCS, verchromt glänzend: Art.-Nr. 4100-44500
Classic BCS, verchromt gebürstet (optional)
Elektronische Entnahmearmatur für Zip HydroTap BCS mit oben liegenden Bedientasten, Funktionsanzeige, Festhaltefunktion zur bequemen Kannenbefüllung, fester Auslauf 12 cm, Höhe 21 cm, Ø 35 mm Lochbohrung erforderlich.
Classic BCS, verchromt gebürstet: Art.-Nr. 4100-44501
Classic BCS, schwarz matt (optional)
Elektronische Entnahmearmatur für Zip HydroTap BCS mit oben liegenden Bedientasten, Funktionsanzeige, Festhaltefunktion zur bequemen Kannenbefüllung, fester Auslauf 12 cm, Höhe 21 cm, Ø 35 mm Lochbohrung erforderlich.
Classic BCS, schwarz matt: Art.-Nr. 4100-44502
Arc BCS, verchromt glänzend (optional)
Elektronische Entnahmearmatur für Zip HydroTap BCS mit seitlichem Bedienknopf, fester Rohrauslauf 16 cm, Höhe 35 cm, Ø 35 mm Lochbohrung erforderlich.
Arc BCS, verchromt glänzend: Art.-Nr. 4100-44503
Arc BCS, verchromt gebürstet (optional)
Elektronische Entnahmearmatur für Zip HydroTap BCS mit seitlichem Bedienknopf, fester Rohrauslauf 16 cm, Höhe 35 cm, Ø 35 mm Lochbohrung erforderlich.
Arc BCS, verchromt gebürstet: Art.-Nr. 4100-44504
Arc BCS, schwarz matt (optional)
Elektronische Entnahmearmatur für Zip HydroTap BCS mit seitlichem Bedienknopf, fester Rohrauslauf 16 cm, Höhe 35 cm, Ø 35 mm Lochbohrung erforderlich.
Arc BCS, schwarz matt: Art.-Nr. 4100-44505
Celsius Arc AIO »All-in-one«, verchromt glänzend (optional)
Allround-Armatur für kochendes, gekühltes und kohlensäurehaltiges Wasser aus dem Zip HydroTap Untertischgerät sowie zusätzlich normales Leitungswasser aus der zentralen oder dezentralen Versorgung (regulierbar durch den seitlichen Bedienhebel). Drehbarer Rohrauslauf 22 cm, Höhe 44 cm, Ø 50 mm Lochbohrung erforderlich.
Celsius Arc AIO »All-in-one«, verchromt glänzend: Art.-Nr. 4100-44524
Celsius Arc AIO »All-in-one«, verchromt gebürstet (optional)
Allround-Armatur für kochendes, gekühltes und kohlensäurehaltiges Wasser aus dem Zip HydroTap Untertischgerät sowie zusätzlich normales Leitungswasser aus der zentralen oder dezentralen Versorgung (regulierbar durch den seitlichen Bedienhebel). Drehbarer Rohrauslauf 22 cm, Höhe 44 cm, Ø 50 mm Lochbohrung erforderlich.
Celsius Arc AIO »All-in-one«, verchromt gebürstet: Art.-Nr. 4100-44525
Celsius Arc AIO »All-in-one«, schwarz matt (optional)
Allround-Armatur für kochendes, gekühltes und kohlensäurehaltiges Wasser aus dem Zip HydroTap Untertischgerät sowie zusätzlich normales Leitungswasser aus der zentralen oder dezentralen Versorgung (regulierbar durch den seitlichen Bedienhebel). Drehbarer Rohrauslauf 22 cm, Höhe 44 cm, Ø 50 mm Lochbohrung erforderlich.
Celsius Arc AIO »All-in-one«, schwarz matt: Art.-Nr. 4100-44526
COF (optional)
CO2-Gasflasche gefüllt, Inhalt 425 Gramm, für Soda Club-Anschlussgewinde, ergibt ca. 80 Liter CO2-Wasser
COF: Art.-Nr. 9910-90005
DMBCS (optional)
Druckminderer mit Standard-CO2-Anschlussgewinde (1/14 Zoll), Bezug der Gasflaschen über den Gase-Fachhandel
DMBCS: Art.-Nr. 4100-44120
DMSP (optional)
Druckminderer mit Soda Club-Anschlussgewinde
DMSP: Art.-Nr. 4100-44125
DTK (optional)
Die digitale Temperaturkontrolle für Zip-Geräte dient dazu die Temperatur im Unterschrank unter 35 °C zu halten, wenn die normale Schrankbelüftung dazu nicht mehr ausreicht. Sie arbeitet unabhängig vom Zip-Gerät und benötigt eine separat abgesicherte 230-Volt-Steckdose.
DTK: Art.-Nr. 893159
- Gebrauchs- und MontageanleitungDTK-GMA-de-en.pdf (2,81 MB)
Filterkopf FK (optional)
Zur Installation der CLAGE Filter KKF und KSF an allen Zip-Geräten. Das Anschlusszubehör ist separat zu bestellen.
Filterkopf FK: Art.-Nr. 845071
KKF Kalkfilterpatrone (optional)
Zweistufige Ionenaustauscherpatrone zum Enthärten, pH-Wert-Stabilisieren und Filtrieren von Wasser für Geräte zur Herstellung von Heißgetränken, Kaffeespezialitäten und Tee. Reduziert Mineralien wie Kalzium und Magnesium sowie Chlor, Geruchs- und Geschmacksstoffe. Verwendet Ionenaustauscherharze mit pH-Wert, die pH-Wert-Stabilisierung verhindert einen zu hohen Säuregehalt. Stabilisierung aus Kokosmembrane mit besonders hoher Kapazität. Reduziert die Wasserhärte, die zu Kesselsteinbildung in Kochendwasserautomaten führen kann. Hygienischer und einfacher Austausch der Filterpatronen. Interne Filterteile sind keiner Berührung oder Verunreinigung ausgesetzt.
KKF Kalkfilterpatrone: Art.-Nr. 845064
AS-KKF (optional)
Zum Anschluss einer CLAGE Filterpatrone KKF an Zip-Geräte. Anschlussset zur Installation des Kalkfilters an den Heißwasser-Bypass des Wassersystems.
AS-KKF: Art.-Nr. 845073
KXF 2.1 (optional)
Submicron-Feinfilterpatrone filtert Schadstoffe > 0,2 Mikrometer heraus und verbessert zusätzlich den Wassergeschmack. Für alle Zip HydroTap® G4-Modelle ab 02.2017 und G5-Modelle ab 2022.
KXF 2.1: Art.-Nr. 893702
KXT (optional)
Für Armatur »Arc«: Das optionale Edelstahl-Abtropftableau mit Abwasseranschluss ermöglicht die flexible Installation der elektronischen Entnahmearmatur an beliebiger Stelle außerhalb der Spüle. Oberfläche: verchromt glänzend.
KXT: Art.-Nr. 4100-44560
- MontageanleitungKXTV-Abtropftableau-MA-de.pdf (873 kB)
- InstallationszubehörZip-HydroTap- G4-Arc-Montageschablone-de-en-fr.pdf (34 kB)
KXT (optional)
Für Armatur »Arc«: Das optionale Edelstahl-Abtropftableau mit Abwasseranschluss ermöglicht die flexible Installation der elektronischen Entnahmearmatur an beliebiger Stelle außerhalb der Spüle. Oberfläche: verchromt gebürstet.
KXT: Art.-Nr. 4100-44561
- MontageanleitungKXTV-Abtropftableau-MA-de.pdf (873 kB)
- InstallationszubehörZip-HydroTap- G4-Arc-Montageschablone-de-en-fr.pdf (34 kB)
KXT (optional)
Für Armatur »Arc«: Das optionale Edelstahl-Abtropftableau mit Abwasseranschluss ermöglicht die flexible Installation der elektronischen Entnahmearmatur an beliebiger Stelle außerhalb der Spüle. Oberfläche: schwarz matt.
KXT: Art.-Nr. 4100-44562
- MontageanleitungKXTV-Abtropftableau-MA-de.pdf (873 kB)
- InstallationszubehörZip-HydroTap- G4-Arc-Montageschablone-de-en-fr.pdf (34 kB)
KXTV (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Edelstahl-Abtropftableau mit Abwasseranschluss und Verlängerungsstück in Chrom ermöglicht die flexible Installation der elektronischen Entnahmearmatur an beliebiger Stelle außerhalb der Spüle. Verlängerung um 13,5 cm. Oberfläche: verchromt glänzend.
KXTV: Art.-Nr. 4100-44565
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.ifc (384 kB)
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.rfa (372 kB)
- MontageanleitungKXTV-Abtropftableau-MA-de.pdf (873 kB)
- InstallationszubehörZip-Montageschablone-Tableau-de-en-fr.pdf (91 kB)
KXTV (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Edelstahl-Abtropftableau mit Abwasseranschluss und Verlängerungsstück in Chrom ermöglicht die flexible Installation der elektronischen Entnahmearmatur an beliebiger Stelle außerhalb der Spüle. Verlängerung um 13,5 cm. Oberfläche: verchromt gebürstet.
KXTV: Art.-Nr. 4100-44566
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.ifc (384 kB)
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.rfa (372 kB)
- MontageanleitungKXTV-Abtropftableau-MA-de.pdf (873 kB)
- InstallationszubehörZip-Montageschablone-Tableau-de-en-fr.pdf (91 kB)
KXTV (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Edelstahl-Abtropftableau mit Abwasseranschluss und Verlängerungsstück ermöglicht die flexible Installation der elektronischen Entnahmearmatur an beliebiger Stelle außerhalb der Spüle. Verlängerung um 13,5 cm. Oberfläche: schwarz matt.
KXTV: Art.-Nr. 4100-44567
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.ifc (384 kB)
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.rfa (372 kB)
- MontageanleitungKXTV-Abtropftableau-MA-de.pdf (873 kB)
- InstallationszubehörZip-Montageschablone-Tableau-de-en-fr.pdf (91 kB)
KXTV Pro (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Edelstahl-Abtropftableau mit Abwasseranschluss und Verlängerungsstück ermöglicht die flexible Installation der elektronischen Entnahmearmaturen Zip Classic, Classic Plus und Touch-Free, an beliebiger Stelle außerhalb der Spüle. Ø 86 mm Lochbohrung erforderlich. Oberfläche: verchromt glänzend.
KXTV Pro: Art.-Nr. 4100-44570
- BIMKXTV Pro fuer Classic_Classic Plus_Touch-Free.rfa (376 kB)
- BIMKXTV Pro fuer Classic_Classic Plus_Touch-Free.ifc (361 kB)
- InstallationszubehörKXTV-Pro-Montageschablone-de-en-fr-08-2022.pdf (60 kB)
KXTV Pro (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Edelstahl-Abtropftableau mit Abwasseranschluss und Verlängerungsstück ermöglicht die flexible Installation der elektronischen Entnahmearmaturen Zip Classic, Classic Plus und Touch-Free, an beliebiger Stelle außerhalb der Spüle. Ø 86 mm Lochbohrung erforderlich. Oberfläche: verchromt gebürstet.
KXTV Pro: Art.-Nr. 4100-44571
- BIMKXTV Pro fuer Classic_Classic Plus_Touch-Free.rfa (376 kB)
- BIMKXTV Pro fuer Classic_Classic Plus_Touch-Free.ifc (361 kB)
- InstallationszubehörKXTV-Pro-Montageschablone-de-en-fr-08-2022.pdf (60 kB)
KXTV Pro (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Edelstahl-Abtropftableau mit Abwasseranschluss und Verlängerungsstück ermöglicht die flexible Installation der elektronischen Entnahmearmaturen Zip Classic, Classic Plus und Touch-Free, an beliebiger Stelle außerhalb der Spüle. Ø 86 mm Lochbohrung erforderlich. Oberfläche: schwarz matt.
KXTV Pro: Art.-Nr. 4100-44572
- BIMKXTV Pro fuer Classic_Classic Plus_Touch-Free.rfa (376 kB)
- BIMKXTV Pro fuer Classic_Classic Plus_Touch-Free.ifc (361 kB)
- InstallationszubehörKXTV-Pro-Montageschablone-de-en-fr-08-2022.pdf (60 kB)
KXV (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Verlängerungsstück in Chrom dient zur Erhöhung der elektronischen Entnahmearmatur um 13,5 cm. Oberfläche: verchromt glänzend.
KXV: Art.-Nr. 4100-44165
KXV (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Verlängerungsstück in Chrom dient zur Erhöhung der elektronischen Entnahmearmatur um 13,5 cm. Oberfläche: verchromt gebürstet.
KXV: Art.-Nr. 4100-44166
KXV (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Verlängerungsstück dient zur Erhöhung der elektronischen Entnahmearmatur um 13,5 cm. Oberfläche: schwarz matt.
KXV: Art.-Nr. 4100-44167
