E-Komfortdurchlauferhitzer
DCX 12 Next L

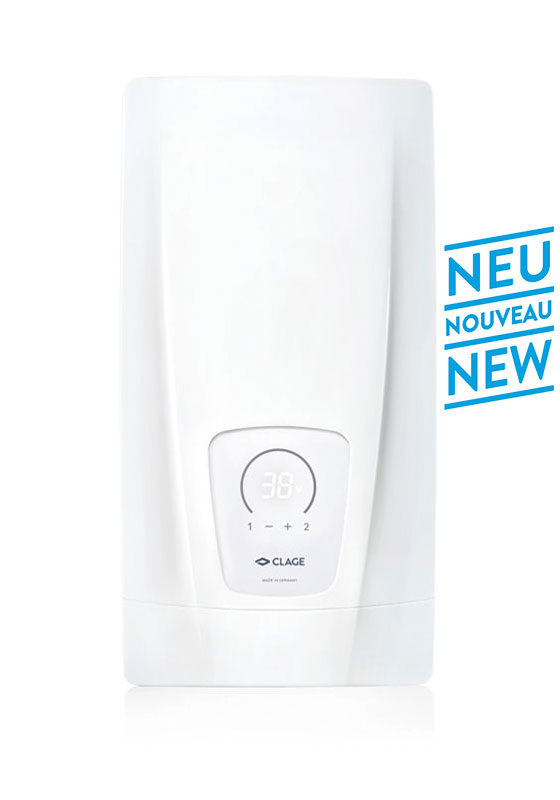

E-Komfortdurchlauferhitzer DCX 12 Next L

Energieeffizienzklasse A

(Skala: A+ bis F)

  • DCX 12 Next L: 8,8/11,5 kW, 220–240 V

Hier wird der DCX 12 Next L eingesetzt.

  1. Handwaschbecken

    Handwaschbecken

  2. Dusche

    Dusche

  3. Küchenspüle

    Küchenspüle

Komfortabel mit LED-Anzeige

Produktneuheit
Die Steuerung des DCX 12 Next L erfolgt ganz komfortabel über ein LED-Display mit Sensortasten. Die zwei Speichertasten sind auf 38 °C bzw. 42 °C eingestellt. Wunschwerte lassen sich individuell einstellen. Über das Servicemenü können Parameter eingestellt und ausgelesen werden.

Awards E-Komfortdurchlauferhitzer DCX 12 Next L
  • Elektronisch geregelter Komfortdurchlauferhitzer mit Sensor­tastenbedienfeld und LED-Anzeige
  • Gradgenaue Temperaturen zwischen 20 °C und 60 °C dank TWIN TEMPERATURE Control TTC®
  • Besonders luftresistentes Heizsystem durch neuartige Heizkanalanordnung
  • Blankdraht-Heizsystem IES® sorgt für eine längere Lebensdauer, weniger Verkalkung und ist effizient und wartungsfreundlich
  • Elektronisches Sicherheitssystem mit Luftblasen­erkennung, Temperatur- und Druckabschaltung
  • Mit Multiple Power System MPS® wird die maximale Leistungs­aufnahme bei der Installation fest­gelegt: 8,8 oder 11,5 kW, 230 V
  • Problemlose Montage dank ­freiem Montageraum und variablen Anschluss­möglichkeiten
  • Für Wasserspararmaturen geeignet: besonders niedrige Einschaltwassermenge ab 1,5 l/min durch innovative Wasserflusstechnik
  • Abmessungen (Höhe × Breite × Tiefe): 46,8 × 23,9 × 9,6 cm

Technische Daten

>

Zahlen. Daten. Fakten.

















E-Komfortdurchlauferhitzer DCX 12 Next L
Handwaschbecken Dusche Küchenspüle
DCX 12 Next L
Artikelnummer
Nennleistung 1) (variabel einstellbar durch MPS) bei 230 V [kW]
Zulässiger Betriebsüberdruck [MPa (bar)]
Wasseranschlüsse (Schraubanschlüsse)
Warmwasserleistung bei Δt = 28 K 2) [l/min]
Einschaltwassermenge [l/min]
Maximale Durchflussmenge 3) [l/min]
Nennspannung [1~ / N / PE 220–240 V AC] Festanschluss
Nennstrom bei 230 V [A]
Erforderlicher Kabelquerschnitt [mm²]
Maximale Zulauftemperatur [°C]
Solartauglich 4)
Schutzart
Spezifischer Wasserwiderstand bei 15 °C [Ωcm] ≥
Gewicht mit Wasserfüllung [kg], ca.
3200-36452
8,8 11,5
1 (10) 1 (10)
G ½" G ½"
4,5 5,9
1,5 1,5
5,0 5,0
38,3 50,0
10 10
70 70
IP 25 IP 25
1300 1300
4,2 4,2

1) Die eingestellte Anschlussleistung beeinflusst die Werte bei Nennstrom und Warmwasserleistung

2) Temperaturerhöhung von z. B. 12 °C auf 40 °C (Mischwasser bei Durchfluss >5 l/min)

3) Durchflussmenge begrenzt für optimale Temperaturerhöhung

4) Für Nacherwärmung geeignet

Downloads

>

Medientyp Titel Datum Größe

Produktinformation

DCX12-Next-L-PI-de.pdf

24.10.2023

> herunterladen 		Produktinformation DCX12-Next-L-PI-de.pdf 24.10.2023 456 kB
> herunterladen

Gebrauchs- und Montageanleitung

DCX12-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

02.11.2023

> herunterladen 		Gebrauchs- und Montageanleitung DCX12-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 02.11.2023 36,0 MB
> herunterladen

Kurzanleitung

DCX12-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

01.11.2023

> herunterladen 		Kurzanleitung DCX12-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 01.11.2023 6,2 MB
> herunterladen

Bilderanleitung

DX3-230V-Bilderanleitung-mit-DMB.pdf

19.07.2023

> herunterladen 		Bilderanleitung DX3-230V-Bilderanleitung-mit-DMB.pdf 19.07.2023 1,9 MB
> herunterladen

Sicherheitshinweise

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> herunterladen 		Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> herunterladen

Energielabel

DCX12-Next-L-Energielabel-2023.pdf

24.10.2023

> herunterladen 		Energielabel DCX12-Next-L-Energielabel-2023.pdf 24.10.2023 232 kB
> herunterladen

CE-Konformitätserklärung

CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf

21.04.2023

> herunterladen 		CE-Konformitätserklärung CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf 21.04.2023 3,1 MB
> herunterladen

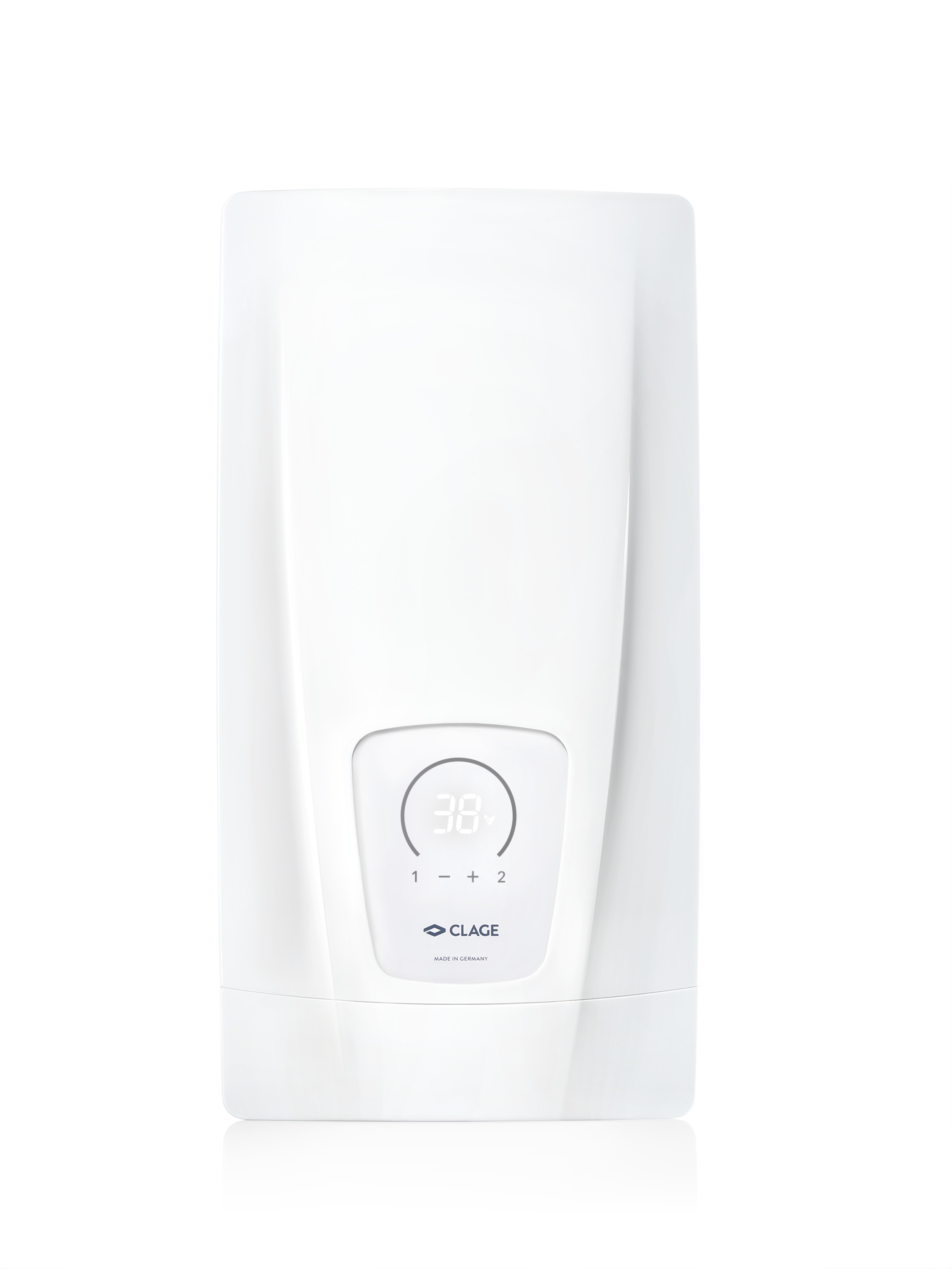

Produktfoto


20.09.2023

> herunterladen 		Produktfoto DCX-Next-L-frontal.jpg 20.09.2023 294 kB
> herunterladen

Datanorm

Datanorm.zip

03.06.2024

> herunterladen 		Datanorm Datanorm.zip 03.06.2024 40 kB
> herunterladen

GAEB

GAEB.zip

03.06.2024

> herunterladen 		GAEB GAEB.zip 03.06.2024 725 kB
> herunterladen

Zubehör

>

RDX 3

RDX 3 (optional)

Bei Bedarf gibt es als Zubehör den Univer­sal-Montage­rahmen RDX 3, mit dem der Elektro­anschluss an beliebiger Stelle hinter dem Gerät erfolgen kann. Die IP-Schutzklasse des Gerätes mit RDX 3 ist IP24. Mit elektrischer Verdrahtung und Rohrverlängerungen. Für schwierige Montage­bedingungen, z.B. Austausch eines Durchlauf­erhitzers mit abweichenden Anschlüssen. Gleicht Kachelvorsprünge oder Wandunebenheiten aus. Montage nur durch einen Fachmann.

RDX 3: Art.-Nr. 3200-36100

UDX

UDX (optional)

Rohrbausatz für die Untertischinstallation mit Wasseranschlüssen Aufputz G ⅜-Zoll oben (Montagerahmen RDX erforderlich).

UDX: Art.-Nr. 3200-34110

VDX

VDX (optional)

Rohrbausatz für Versatzmontage oder Vertauschen der Wasseranschlüsse beim Austausch von Gas-Wasserheizern (Montagerahmen RDX erforderlich).

VDX: Art.-Nr. 3200-34120
