E-Modul-Durchlauferhitzer
ISX 13

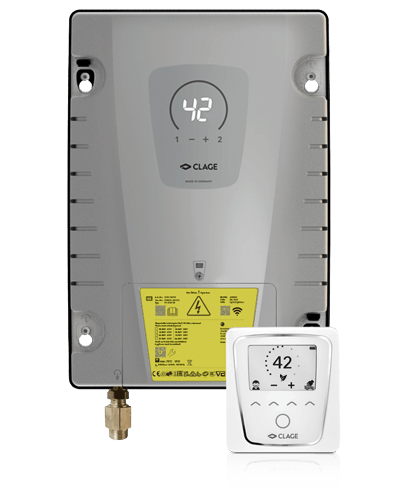

E-Modul-<nobr>Durchlauferhitzer</nobr> ISX 13

Energieeffizienzklasse A

(Skala: A+ bis F)

  • ISX 13: 11/13,5 kW, 400 V

Hier wird der ISX 13 eingesetzt.

  1. Handwaschbecken

    Handwaschbecken

  2. Dusche

    Dusche

  3. Küchenspüle

    Küchenspüle

ISX 13: Versteckt in der Wand!
Integriert, robust und smart vernetzt

Produktneuheit
Der neue E-Moduldurchlauferhitzer ISX 13 wurde speziell für die Unterputz- / Vorwandinstallation entwickelt. Sein Konzept ist ideal für die flexible Einbindung in die Gebäudeinfrastruktur: Es ermöglicht eine einfache Installation ohne Wandhalter und ohne Abnehmen der Haube.

Awards E-Modul-<nobr>Durchlauferhitzer</nobr> ISX 13
  • Vollelektronisch geregelter Moduldurchlauferhitzer mit Sensortastenbedienfeld und LED-Anzeige zur komfortablen und sparsamen Warmwasserversorgung einer oder mehrerer Entnahmestellen
  • Temperatureinstellung, Festlegung von individuellen Temperaturprofilen und Einsicht der Verbrauchswerte über die mitgelieferte E-Paper Fernbedienung FX Next oder optional über das Smartphone
  • Immer gradgenaue Temperatur zwischen 20 °C und 60 °C dank TWIN TEMPERATURE Control TTC und dynamischer Durchflussmengenregelung SERVOTRONIC
  • Blankdraht-Heizsystem IES sorgt für eine längere Lebensdauer, weniger Verkalkung und ist effizient und wartungsfreundlich
  • Elektronisches Sicherheitssystem mit Luftblasenerkennung, Temperatur- und Druckabschaltung sowie Wasserstoppfunktion
  • Mit Multiple Power System MPS wird die maximale Leistungsaufnahme bei der Installation festgelegt: 11 oder 13,5 kW
  • Besonders niedrige Einschaltwassermenge ab 1,5 l/min dank innovativer Wasserflusstechnik
  • Integrierte WLAN und Bluetooth®-Funktion zur Verbindung mit Smartphone und Tablet (hierfür ist die kostenlose App »Smart Control« erforderlich)
  • Modbus-Schnittstelle zur Einbindung in die Gebäudetechnik
  • Zur Nacherwärmung von vorgewärmtem Wasser geeignet (Zulauftemperatur bis 70 °C zulässig)
  • Direkte Einbaumöglichkeit im Rahmen einer Vorwandinstallation (bei Bedarf im optional erhältlichen CLAGE-Unterputzschrank mit Revisionsklappe), in Trockenbauwänden oder über einer abgehängten Decke (ohne separaten Wandhalter)
  • Montage und Elektroanschluss ohne Abnehmen der Haube möglich
  • Frei zugänglicher Wasseranschluss mit ½ Zoll Außen­gewinde und Absperrventil
  • Abmessungen (Höhe × Breite × Tiefe): 40,2 × 27,8 × 9,9 cm

Technische Daten

>

Zahlen. Daten. Fakten.

















E-Modul-<nobr>Durchlauferhitzer</nobr> ISX 13
Handwaschbecken Dusche Küchenspüle
ISX 13
Artikelnummer
Nennleistung 1) (variabel einstellbar durch MPS) bei 400 V [kW]
Zulässiger Betriebsüberdruck [MPa (bar)] 2)
Wasseranschlüsse (Schraubanschlüsse)
Warmwasserleistung bei Δt = 28 K 3) [l/min]
Einschaltwassermenge [l/min]
Maximale Durchflussmenge: automatisch [l/min] 4)
Nennspannung [ 3~ / PE 400 V AC ] Festanschluss
Nennstrom bei 400 V [A]
Erforderlicher Kabelquerschnitt [mm²]
Maximale Zulauftemperatur [°C]
Solartauglich 5)
Schutzart
Spezifischer Wasserwiderstand bei 15 °C [Ωcm] ≥
Gewicht mit Wasserfüllung [kg], ca.
3200-36713
11 13,5
1 (10) 1 (10)
G ½" G ½"
5,6 6,9
1,5 1,5
16 20
1,5 2,5
70 70
IP 21 IP 21
1100 1100
4,5 4,5

1) Die eingestellte Anschlussleistung beeinflusst die Werte bei Nennstrom, Kabelquerschnitt und Warmwasserleistung

2) Auch für drucklosen Betrieb zugelassen

3) Temperaturerhöhung von z. B. 12 °C auf 40 °C, Mischwasser

4) Abhängig vom Leitungsdruck, gewählter Temperatur und Zulauftemperatur

5) Für Nacherwärmung geeignet

Downloads

>

Medientyp Titel Datum Größe

Produktinformation

ISX-ISX13-PI-de.pdf

24.05.2024

> herunterladen 		Produktinformation ISX-ISX13-PI-de.pdf 24.05.2024 2,8 MB
> herunterladen

Gebrauchs- und Montageanleitung

ISX-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf

05.06.2024

> herunterladen 		Gebrauchs- und Montageanleitung ISX-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 05.06.2024 46,2 MB
> herunterladen

Sicherheitshinweise

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> herunterladen 		Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> herunterladen

Energielabel

ISX13-Energielabel_2023.pdf

11.01.2024

> herunterladen 		Energielabel ISX13-Energielabel_2023.pdf 11.01.2024 1,8 MB
> herunterladen

ErP-Produktdatenblatt

ISX12-ISX13-ISX27-ErP-Produktdatenblatt.pdf

28.09.2023

> herunterladen 		ErP-Produktdatenblatt ISX12-ISX13-ISX27-ErP-Produktdatenblatt.pdf 28.09.2023 101 kB
> herunterladen

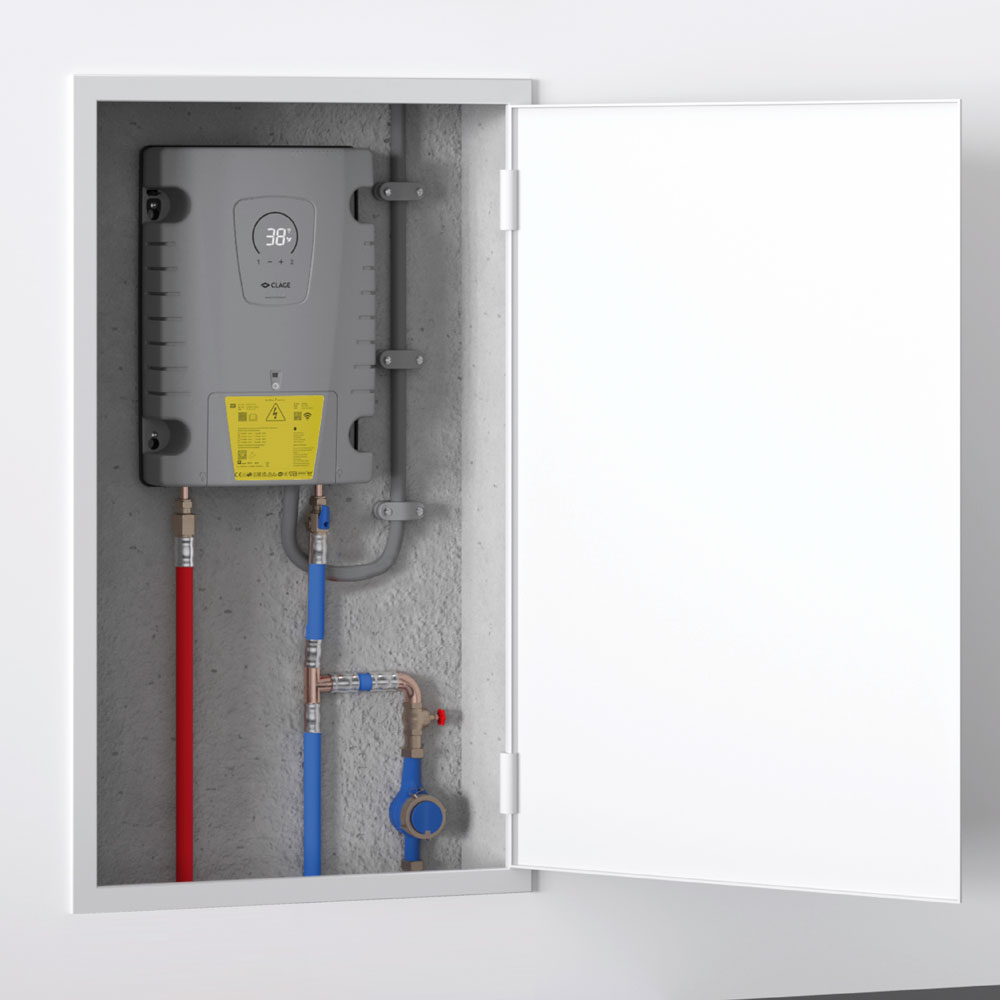

Detailansicht


09.01.2024

> herunterladen 		Detailansicht ISX-Hausflur-gefüllt-1000-q60.jpg 09.01.2024 68 kB
> herunterladen

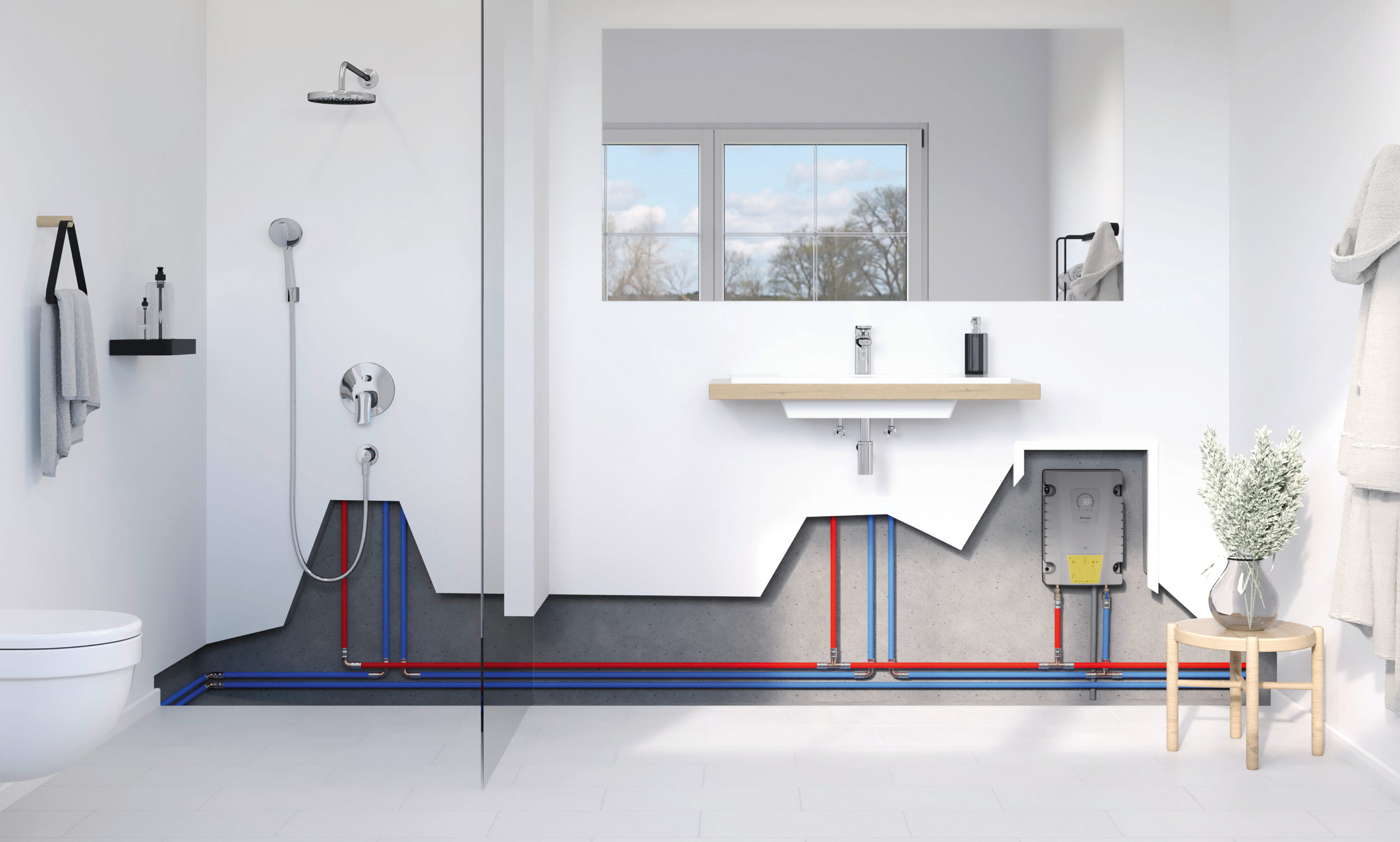

Milieufoto


09.01.2024

> herunterladen 		Milieufoto ISX-Duschbad-Kueche-Milieu-v3-2500x1503-q62.jpg 09.01.2024 294 kB
> herunterladen

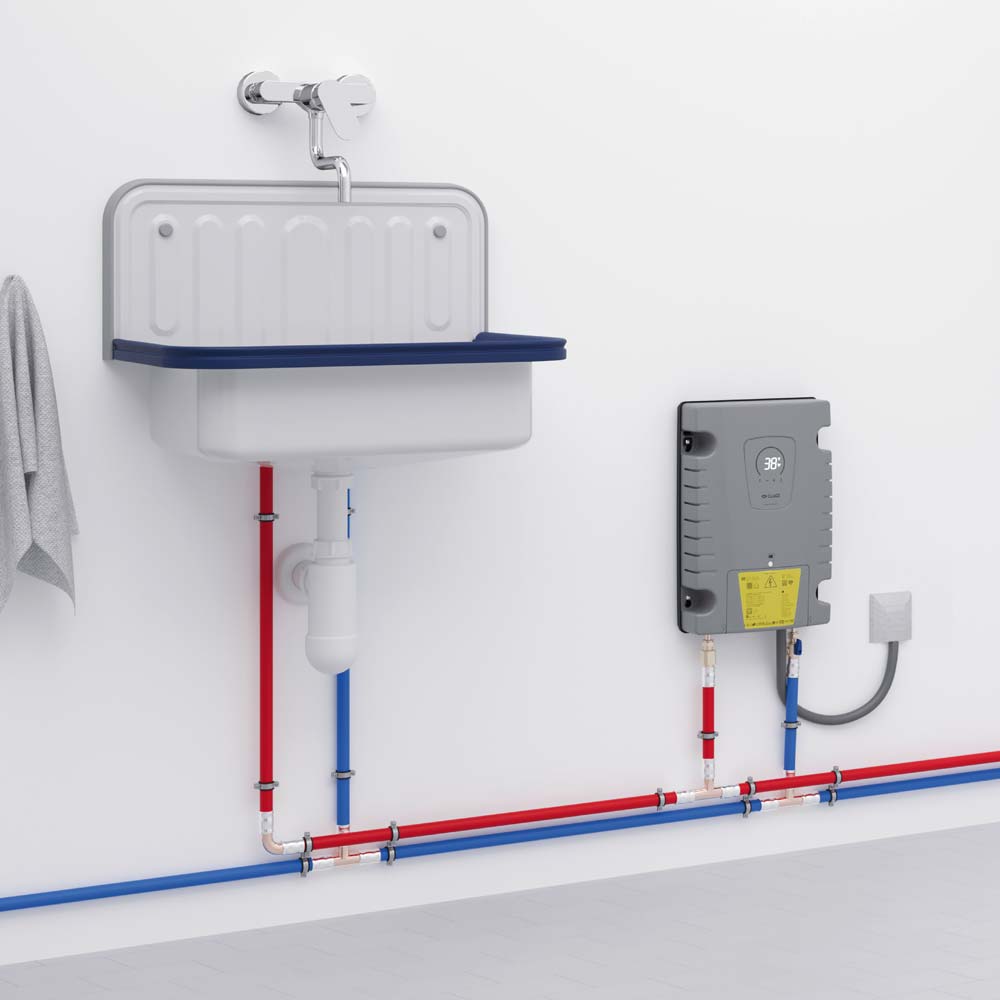

Milieufoto


09.01.2024

> herunterladen 		Milieufoto ISX-HWR-Milieu-v2-1000-q40.jpg 09.01.2024 43 kB
> herunterladen

Katalog

CLAGE-Gesamtkatalog-de.pdf

20.12.2024

> herunterladen 		Katalog CLAGE-Gesamtkatalog-de.pdf 20.12.2024 11,1 MB
> herunterladen

Broschüre

CLAGE-ISX-Broschüre-de.pdf

02.10.2024

> herunterladen 		Broschüre CLAGE-ISX-Broschüre-de.pdf 02.10.2024 3,0 MB
> herunterladen

Preisliste

CLAGE-Gesamtkatalog-de.pdf

16.10.2024

> herunterladen 		Preisliste CLAGE-Gesamtkatalog-de.pdf 16.10.2024 11,2 MB
> herunterladen

Presseinformation

CLAGE-Presseinfo-ISX.zip

20.02.2024

> herunterladen 		Presseinformation CLAGE-Presseinfo-ISX.zip 20.02.2024 6,9 MB
> herunterladen

BIM

DX3_ISX.rfa

28.08.2024

> herunterladen 		BIM DX3_ISX.rfa 28.08.2024 1,8 MB
> herunterladen

BIM

DX3_ISX.ifc

28.08.2024

> herunterladen 		BIM DX3_ISX.ifc 28.08.2024 7,7 MB
> herunterladen

Datanorm

Datanorm.zip

03.06.2024

> herunterladen 		Datanorm Datanorm.zip 03.06.2024 40 kB
> herunterladen

GAEB

GAEB.zip

03.06.2024

> herunterladen 		GAEB GAEB.zip 03.06.2024 725 kB
> herunterladen

Zubehör

>

FX Next

FX Next (im Lieferumfang enthalten)

Bluetooth-Funkfernbedienung für elektronische Durchlauferhitzer, Temperaturwahl und Einstellungen über Sensortasten in einer intuitiven Menüführung, mit E-Paper-Display, Bluetooth-Verbindung zur sicheren Datenübermittlung zwischen Funkfernbedienung und Durchlauferhitzer, Funkadapter FXE 3 zum Einbau in den Durchlauferhitzer im Lieferumfang von FXS Next enthalten, Batterien und magnetische Wandhalterung im Lieferumfang enthalten

FX Next: Art.-Nr. 3200-34023

FX 3

FX 3 (optional)

Zusätzliche Fernbedienung für die bequeme Temperatur­einstellung des Durchlauf­erhitzers über eine Entfernung von ca. 10 Metern im Gebäude. Sichere, Bluetooth® Funkübertragung, stufenlose Temperaturwahl über zwei Tasten, zwei Festwerttasten und eine LCD-Anzeige, magne­tischer Wandhalter und Batterien (im Liefer­umfang enthalten). IP 20. Maße (H × B × T): 5,8 × 12,5 × 1,9 cm

FX 3: Art.-Nr. 3200-34021

Interessante Features.

  1. Smart Control fähig

    Smart Control fähig

  2. Bluetooth-Fern­bedienung inklusive

    Bluetooth-Fern­bedienung inklusive

  3. Integrierte WLAN-Funktion

    Integrierte WLAN-Funktion

  4. Solartauglich, für Nacherwärmung geeignet

    Solartauglich, für Nacherwärmung geeignet

  5. Modbus-RTU-Schnittstelle

    Modbus-RTU-Schnittstelle
