Chauffe-eau à accumulation
SX

Classe énergétique C

(échelle: A+ à F)

SX 50: 0,75 od. 4,5 kW, 230 od. 400 V
connexion fixe
SX 80: 1 od. 6 kW, 230 od. 400 V
connexion fixe
SX 100: 1 od. 6 kW, 230 od. 400 V
connexion fixe
SX 120: 1 od. 6 kW, 230 od. 400 V
connexion fixe

Caractéristiques techniques
Téléchargement
Accessoires

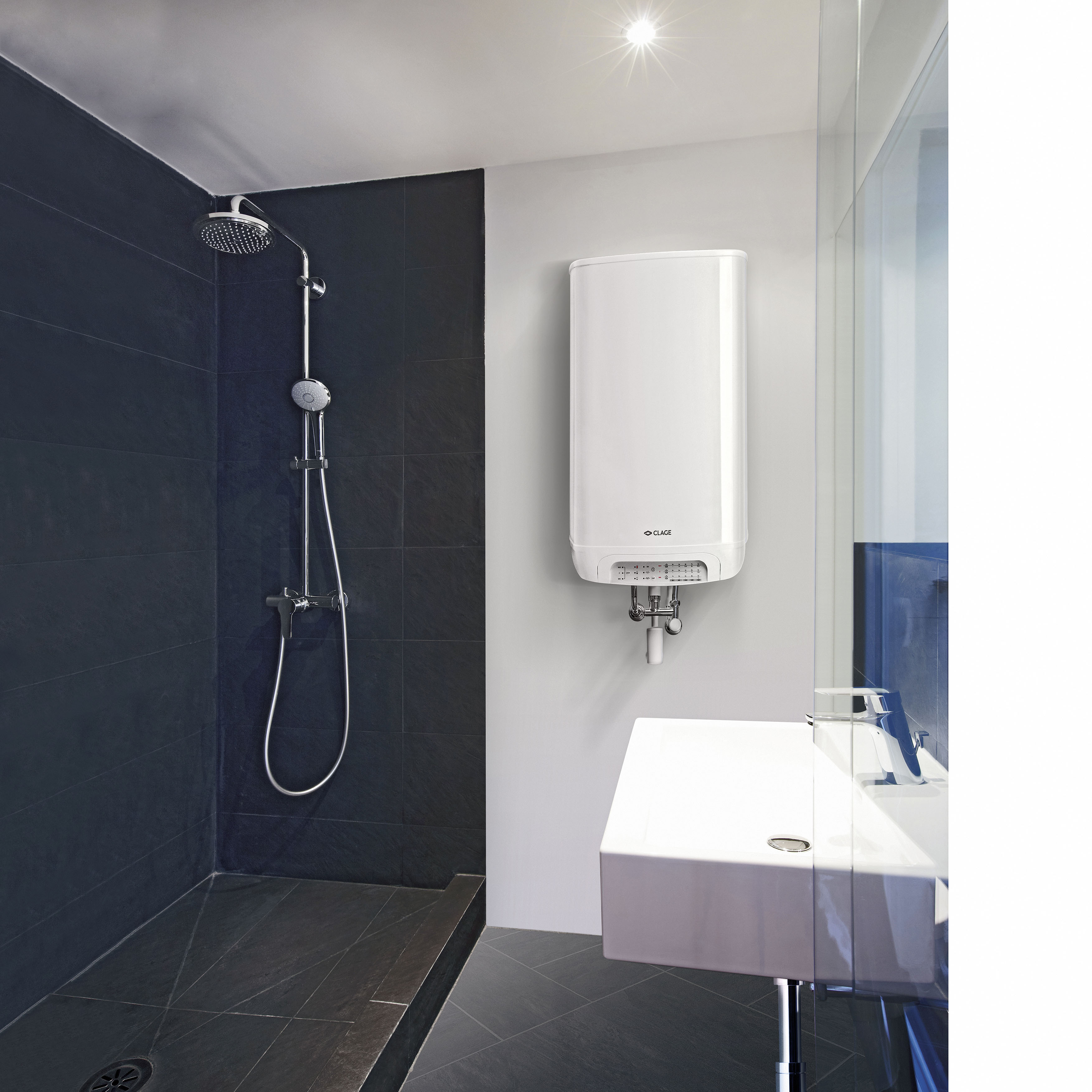

Le SX est utilisé ici.

Appartements
Bâtiments publics

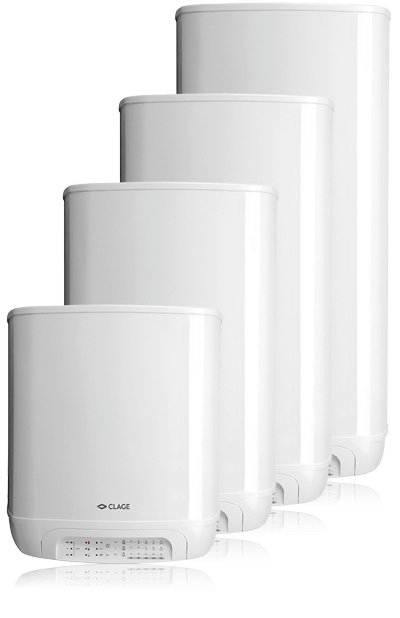

Chauffe-eau à accumulation muraux de 50 à 120 litres.

Ces accumulateurs permettent de stocker de 50 à 120 litres en cas de besoins accrus en eau chaude. La régulation électronique et le système à deux circuits garantissent un fonctionnement économique puisque le volume stocké peut être chauffé en fonction des besoins au tarif nuit.

Chauffe-eau à accumulation mural résistant à la pression d’une capacité de 50, 80 ou 120 litres
Panneau de commande avec affichage de la capacité thermique, touche de chauffage rapide et tableau de consommation
Limitation de la température à 40 °C ou 60 °C possible
Réservoir intérieur en acier revêtu d’un émaillage spécial de protection en titane de haute qualité et raccord universel pour un fonctionnement à circuit unique ou fonctionnement économique à deux circuits
Le contenu du réservoir peut être chauffé à un faible tarif de nuit
Protection contre la corrosion grâce à l'émaillage de protection en titane et à l'anode de protection en magnésium
Dimensions SX 50 (hauteur × largeur × profondeur) : 61 × 53 × 52 cm
Dimensions SX 80 (hauteur × largeur × profondeur) : 84 × 53 × 52 cm
Dimensions SX 100 (hauteur × largeur × profondeur) : 99 × 53 × 52 cm
Dimensions SX 120 (hauteur × largeur × profondeur) : 115 × 53 × 52 cm

Caractéristiques techniques

Valeurs. Données. Faits.



SX 50	SX 80	SX 100	SX 120

Référence

Puissance nominale ¹⁾, min./max. [kW]

Contenance [litres]

Type de construction : résistant à la pression

Surpression de service admissible [MPa (bar)]

Raccordements d’eau (raccords à vis)

Plage de sélection de température [°C], env.

Performance 40 °C ²⁾ [litres], env.

Temps de chauffage avec le niveau de puissance le plus élevé pour ∆t = 45 K ³⁾ [min]

Temps de chauffage avec le niveau de puissance le plus bas pour Δt = 45 K ⁴⁾ [min]

Consommation électrique de maintien [kWh/24h]

Tension [1~ / N / PE 230 V AC] raccordement fixe

Tension [2~ / PE 400 V AC] raccordement fixe

Tension [3~ / PE 400 V AC] raccordement fixe

Courant nominal [A]

Voyant de fonction

Affichage de température

Panneau de commande à touches

Touche de chauffe rapide

Réservoir intérieur [acier avec émaillage titane]

Degré de protection

Poids avec réservoir plein [kg], env.

4100-43050	4100-43080	4100-43100	4100-43120
0,75 / 4,5	1,0 / 6,0	1,0 / 6,0	2,0 / 6,0
50	80	100	120

0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)
G ½"	G ½"	G ½"	G ½"
40 / 60 / 85	40 / 60 / 85	40 / 60 / 85	40 / 60 / 85
85	142	176	217
37	44	55	66
220	264	330	198
0,59	0,82	0,99	1,14



11	15	15	15





IP 24D	IP 24D	IP 24D	IP 24D
71	106	133	162

1) Selon le type de connexion, il est possible de définir jusqu'à cinq niveaux de puissance différents

2) Avec une température d’entrée de 15 °C et une température du contenu de 65 °C

3) Augmentation de la température par ex. de 15 °C à 60 °C

4) Augmentation de la température par ex. de 15 °C à 60 °C

Téléchargement

	Type de média	Titre	Date	Grandeur
Label d’energie SX50-Energielabel.pdf 14.02.2017 > télécharger	Label d’energie	SX50-Energielabel.pdf	14.02.2017	233 kB > télécharger
Label d’energie SX80-Energielabel.pdf 14.02.2017 > télécharger	Label d’energie	SX80-Energielabel.pdf	14.02.2017	233 kB > télécharger
Label d’energie SX100-Energielabel.pdf 14.02.2017 > télécharger	Label d’energie	SX100-Energielabel.pdf	14.02.2017	233 kB > télécharger
Label d’energie SX120-Energielabel.pdf 14.02.2017 > télécharger	Label d’energie	SX120-Energielabel.pdf	14.02.2017	233 kB > télécharger
Fiche technique ErP SX50_SX80_SX100_SX120.pdf 14.02.2017 > télécharger	Fiche technique ErP	SX50_SX80_SX100_SX120.pdf	14.02.2017	96 kB > télécharger
Déclaration de conformité CE SX50-SX80-SX100-SX120-SX150-Konformitaetserklaerung-CE-Conformity-en-2015-10.pdf 17.07.2018 > télécharger	Déclaration de conformité CE	SX50-SX80-SX100-SX120-SX150-Konformitaetserklaerung-CE-Conformity-en-2015-10.pdf	17.07.2018	24 kB > télécharger

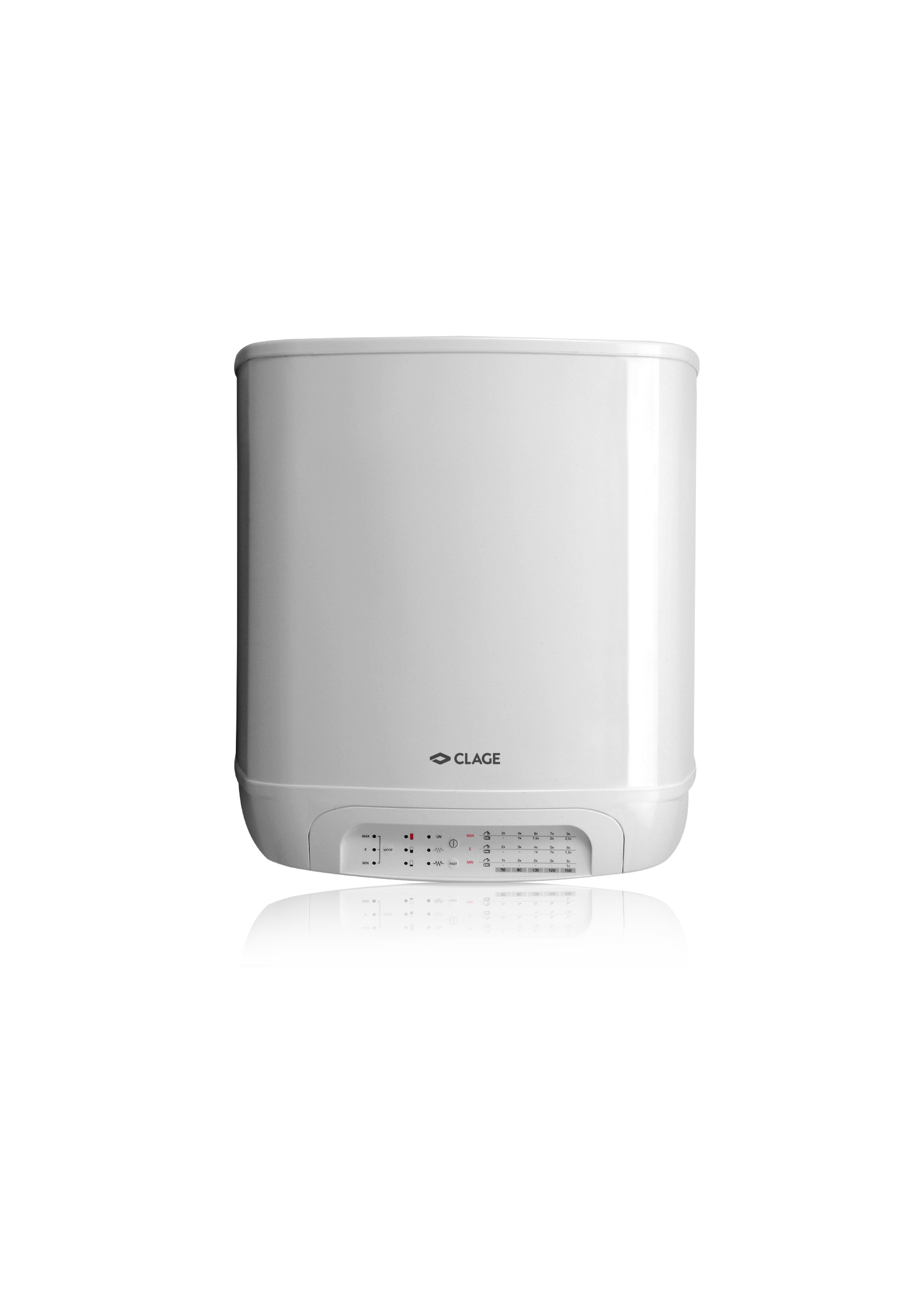

Photo du produit SX50-frontal-HighRes.jpg 29.06.2017 > télécharger	Photo du produit	SX50-frontal-HighRes.jpg	29.06.2017	694 kB > télécharger

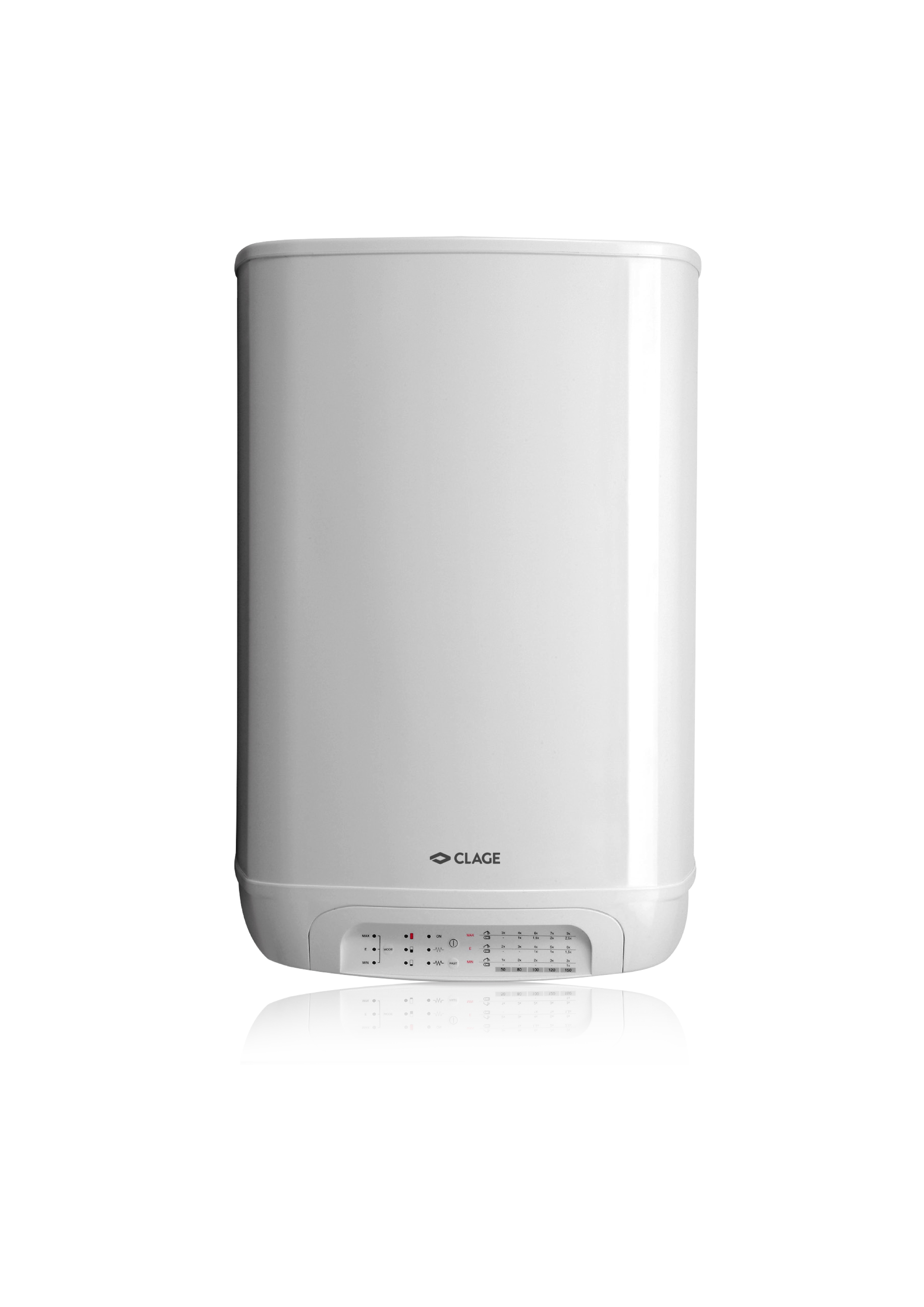

Photo du produit SX80-frontal-HighRes.jpg 29.06.2017 > télécharger	Photo du produit	SX80-frontal-HighRes.jpg	29.06.2017	766 kB > télécharger

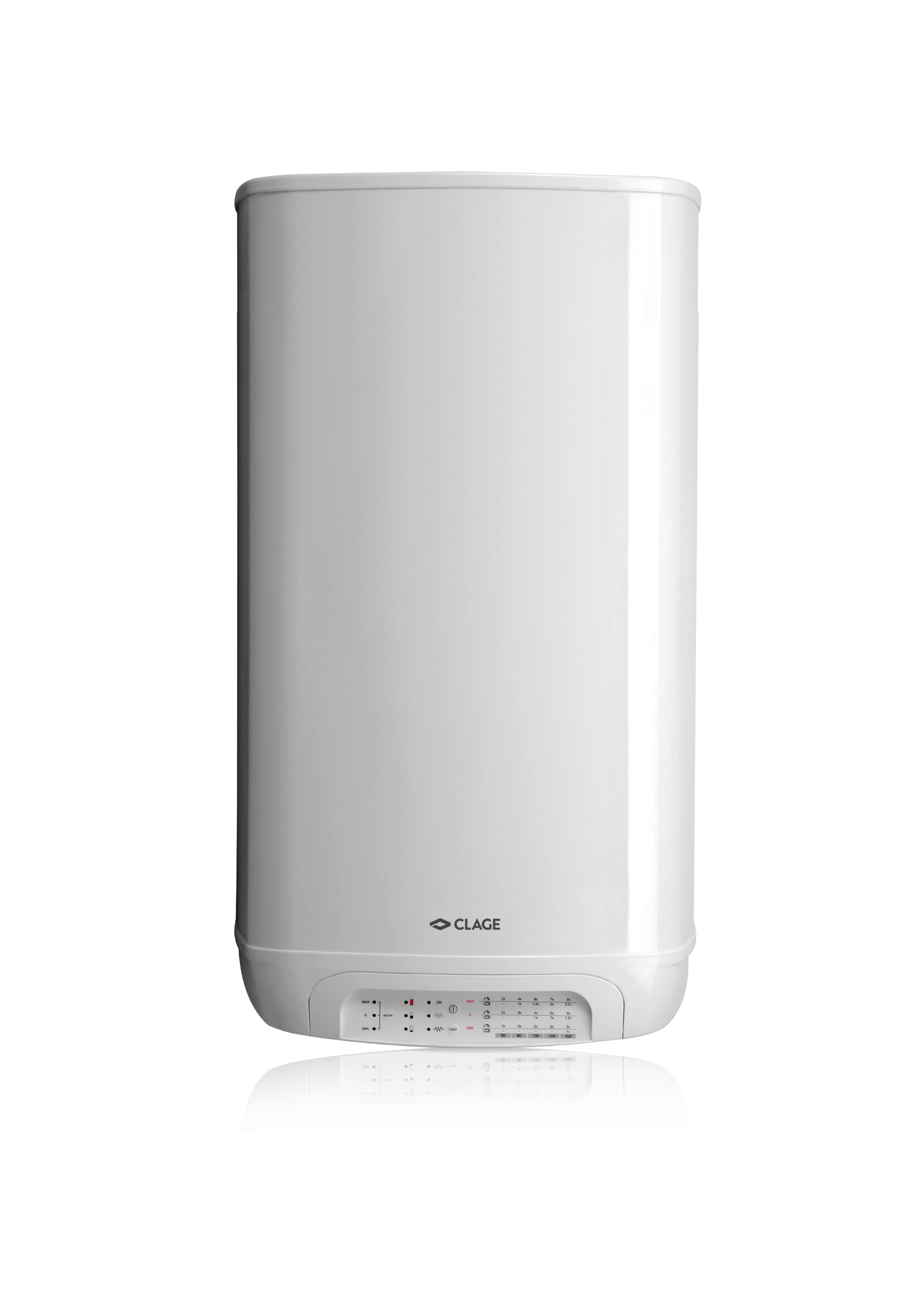

Photo du produit SX100-frontal-HighRes.jpg 29.06.2017 > télécharger	Photo du produit	SX100-frontal-HighRes.jpg	29.06.2017	879 kB > télécharger

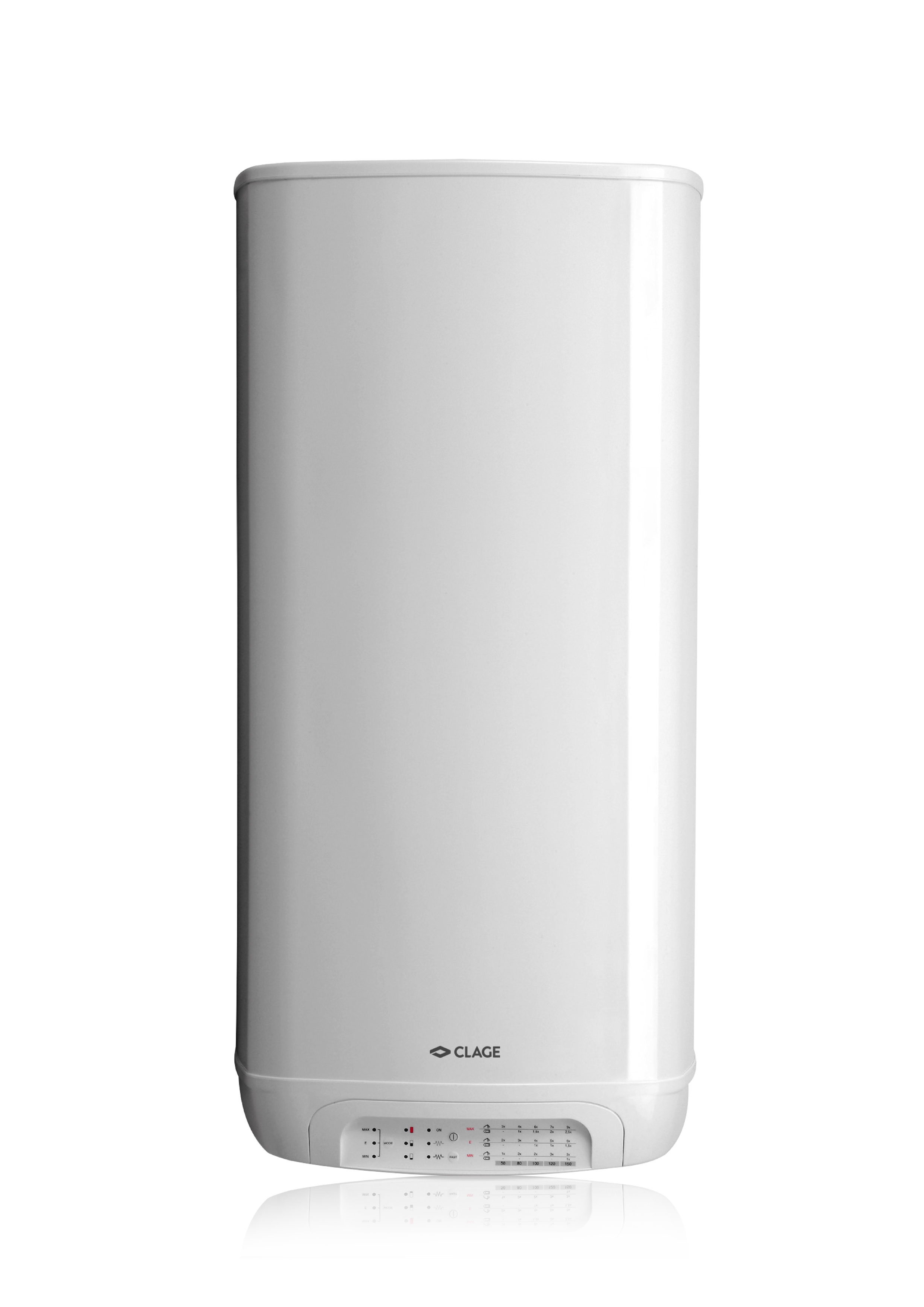

Photo du produit SX120-frontal-HighRes.jpg 29.06.2017 > télécharger	Photo du produit	SX120-frontal-HighRes.jpg	29.06.2017	994 kB > télécharger
