Chauffe-eau instantané électrique compact
CDX-U

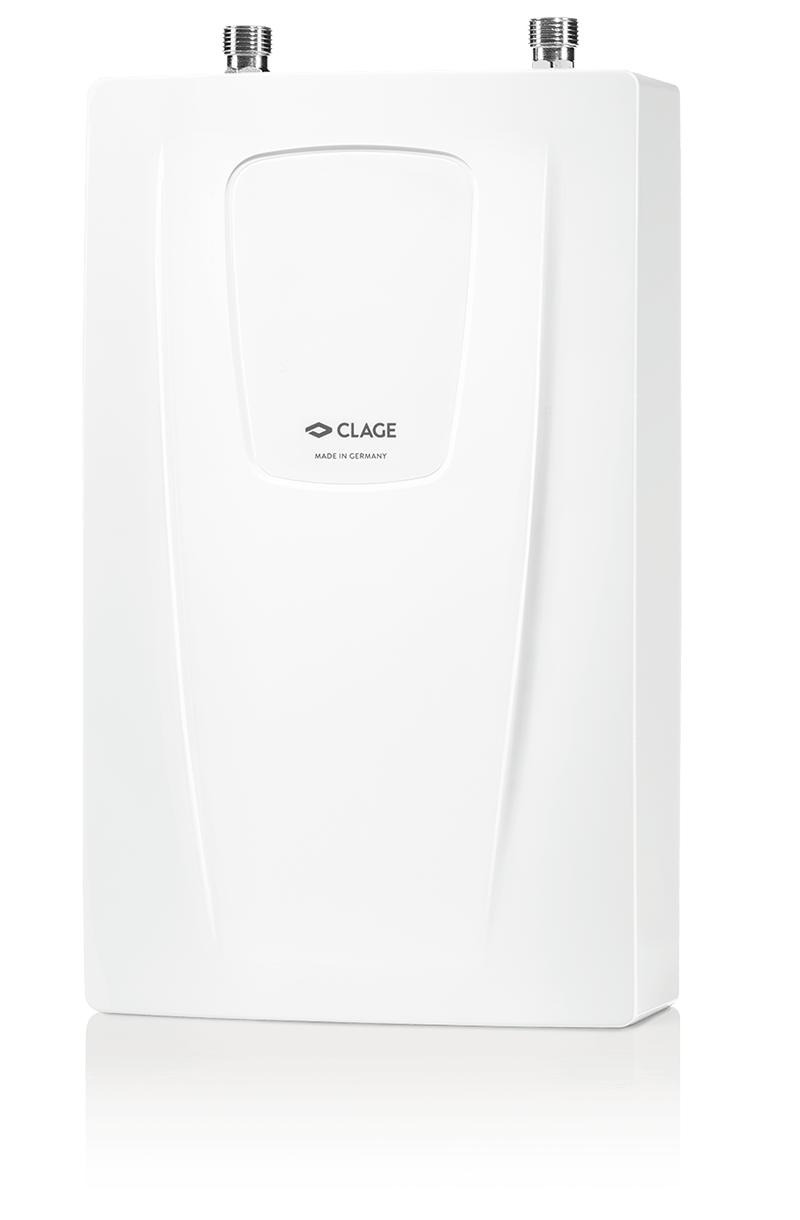

Chauffe-eau instantané <nobr>électrique compact</nobr> CDX-U

Classe énergétique A

(échelle: A+ à F)

CDX 7-U: 6,9 kW, 400 V
CDX 11-U: 11 kW, 400 V

Caractéristiques techniques
Téléchargement
Accessoires

CDX-U est utilisé ici.

Évier de cuisine
Évier
Lavabo double

Pratique sous l’évier.

Bien que ce chauffe-eau instantané électrique compact puisse fonctionner sans éléments de commande, il dispose néanmoins d’une électronique fiable.

Chauffe-eau sous plan à réglage électronique de format compact sans éléments de commande
Adaptation automatique de la puissance en fonction du débit et de la température de l’eau d’entrée
Température maximale d’écoulement réglée sur 50 °C en usine, réglage de la température comme d’habitude par ajout d’eau froide au robinet
Montage facile sous l’évier en raison des dimensions réduites et pour une installation externe à pression fixe ou écoulement libre en cas de connecteurs d’eau ⅜, un kit de raccordement (pièce en T et tuyau de pression flexible) est fourni pour un robinet d’équerre
Avec câble de raccordement au réseau pour une connexion triphasée à une cuisinière
Avec l’accessoire de délestage, le chauffe-eau instantané peut être utilisé simultanément avec une cuisinière électrique une fois branché sur sa prise de courant.
Dimensions (hauteur × largeur × profondeur) : 29,4 × 17,7 × 10,4 cm

Caractéristiques techniques

Valeurs. Données. Faits.



CDX 7-U	CDX 11-U

Référence

Puissance nominale à 400 V [kW]

Surpression de service admissible [MPa (bar)]

Raccordements d’eau (raccords à vis)

Capacité d’eau chaude avec Δt = 33 K ¹⁾ [l/min]

Quantité d’eau à la mise en marche [l/min]

Débit max. ²⁾ [l/min]

Tension [3~ / PE 380–415 V AC] Raccordement fixe

Courant nominal à 400 V [A]

Section requise des câbles [mm²]

Température d’entrée max. [°C]

Degré de protection

Résistance spécifique de l’eau à 15 °C [Ωcm] ≥

Poids avec réservoir plein [kg], env.

2400-26607	2400-26613
6,9	11,0
1 (10)	1 (10)
G ⅜"	G ⅜"
3,0	4,8
2	2
4	5

10	16
1,0	1,5
30	30
IP 24	IP 24
1000	1000
2,7	2,7

1) Élévation de la température de 12 °C à 45 °C

2) Débit limité pour obtenir une augmentation de température optimale

Téléchargement

	Type de média	Titre	Date	Grandeur
Information produit CDX-U-PI-fr.pdf 23.12.2021 > télécharger	Information produit	CDX-U-PI-fr.pdf	23.12.2021	682 kB > télécharger
Instructions de montage Beiblatt-Absperrventil-CX-fr-10-2022-Laserdruck.pdf 13.10.2022 > télécharger	Instructions de montage	Beiblatt-Absperrventil-CX-fr-10-2022-Laserdruck.pdf	13.10.2022	156 kB > télécharger
Mode d’emploi et instructions de montage CX3-CDX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 20.12.2023 > télécharger	Mode d’emploi et instructions de montage	CX3-CDX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf	20.12.2023	2,7 MB > télécharger
		Versions plus anciennes>
	Mode d’emploi et instructions de montage	CX3-CDX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-04-2021.pdf> télécharger		> télécharger
		Autres versions sur demande
Mode d’emploi de l’image seulement CX3-400V-Bilderanleitung-Untertisch.pdf 15.09.2021 > télécharger	Mode d’emploi de l’image seulement	CX3-400V-Bilderanleitung-Untertisch.pdf	15.09.2021	883 kB > télécharger
Accessoires d’installation Aide-a-l-installation-fr.pdf 18.05.2022 > télécharger	Accessoires d’installation	Aide-a-l-installation-fr.pdf	18.05.2022	246 kB > télécharger
Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > télécharger	Consignes de sécurité	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > télécharger
Label d’energie CDX7-U-Energielabel.pdf 09.02.2017 > télécharger	Label d’energie	CDX7-U-Energielabel.pdf	09.02.2017	220 kB > télécharger
Label d’energie CDX11-U-Energielabel.pdf 13.02.2017 > télécharger	Label d’energie	CDX11-U-Energielabel.pdf	13.02.2017	220 kB > télécharger
Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf 15.08.2024 > télécharger	Déclaration de conformité CE	CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf	15.08.2024	3,0 MB > télécharger
Photo du produit CDX-U-CX3-Produktfoto-links.jpg 27.12.2021 > télécharger	Photo du produit	CDX-U-CX3-Produktfoto-links.jpg	27.12.2021	68 kB > télécharger
Photo du produit CDX-U-CX3-Produktfoto-rechts.jpg 27.12.2021 > télécharger	Photo du produit	CDX-U-CX3-Produktfoto-rechts.jpg	27.12.2021	404 kB > télécharger
Photo du produit CDX-U-CX3-Produktfoto.jpg 27.12.2021 > télécharger	Photo du produit	CDX-U-CX3-Produktfoto.jpg	27.12.2021	45 kB > télécharger
Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 > télécharger	Catalogue	CLAGE-Broschure-fr.pdf	04.05.2023	7,5 MB > télécharger
Catalogue CLAGE-Cataloque-general-fr.pdf 20.12.2024 > télécharger	Catalogue	CLAGE-Cataloque-general-fr.pdf	20.12.2024	11,6 MB > télécharger
Liste de prix CLAGE-Liste-de-prix-france.pdf 20.12.2024 > télécharger	Liste de prix	CLAGE-Liste-de-prix-france.pdf	20.12.2024	1,6 MB > télécharger
BIM CX3-CDX-U_BIM.ifc 11.05.2022 > télécharger	BIM	CX3-CDX-U_BIM.ifc	11.05.2022	1,7 MB > télécharger
BIM CX3-CDX-U_BIM.rfa 11.05.2022 > télécharger	BIM	CX3-CDX-U_BIM.rfa	11.05.2022	1012 kB > télécharger
GAEB GAEB.zip 03.06.2024 > télécharger	GAEB	GAEB.zip	03.06.2024	725 kB > télécharger

Accessoires

FVS (compris dans la livraison)

Flexible de raccordement ⅜-pouce écrou-raccord × ⅜-pouce écrou-raccord, 50 cm de long

FVS: Réf. 89620

Pièce en T (compris dans la livraison)

Raccord en té spécial ⅜-pouce écrou-raccord × ⅜-pouce raccord à compression Ø 10 mm

Pièce en T: Réf. 89610

CSP 6 (en option)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6 (< 3,5 l/min).

CSP 6: Réf. 0010-00461

CSP 6a (en option)

Régulateur de jet avec embout en chrome M 24a (convient à des armatures avec taraudage à la sortie). Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6a (< 3,5 l/min).

CSP 6a: Réf. 0010-0047

CSP 6i (en option)

Régulateur de jet avec embout en chrome M 22i (convient pour des armatures avec filetage à la sortie). Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6i (< 3,5 l/min).

CSP 6i: Réf. 0010-0046

EKE (en option)

Mitigeur automatique d'évier avec levier de commande latéral et électronique à capteur, température réglable en continu via le levier de commande latéral, rinçage hygiénique activable (rinçage automatique toutes les 12 ou 24 heures), temporisation de l'eau réglable, bec tubulaire pivotant 21 cm, avec deux tuyaux flexibles ⅜ pouces. Accessoire BBW ou SNG nécessaire pour l'alimentation en énergie.

EKE: Réf. 1100-04235

BBW (en option)

Accessoires pour l'armature du capteur : Jeu de piles de rechange pour l'alimentation avec une batterie 6 V Lithium CRP 2. longueur de câble environ 10 cm, Ø 6 cm

BBW: Réf. 89516

SNG (en option)

Accessoires pour l'armature du capteur EKE : Unité d'alimentation électrique 1~ / N / PE 230 V AC / 6 V DC. Longueur du câble environ 70 cm

SNG: Réf. 89484

LAB (en option)

Boîte de délestage (kit d’installation électrique) avec des câbles pré-montés, contacteur et relais de délestage, pour le raccordement commun d’un chauffe-eau instantané avec une puissance de ≤ 13,5 kW et d’une cuisinière électromécanique sur une prise de raccordement de la cuisinière (en l’absence d’alimentation électrique indépendante pour le chauffe-eau instantané). IP 55. Dimensions (H × L × P): 18 × 13 × 8 cm

LAB: Réf. 82260
