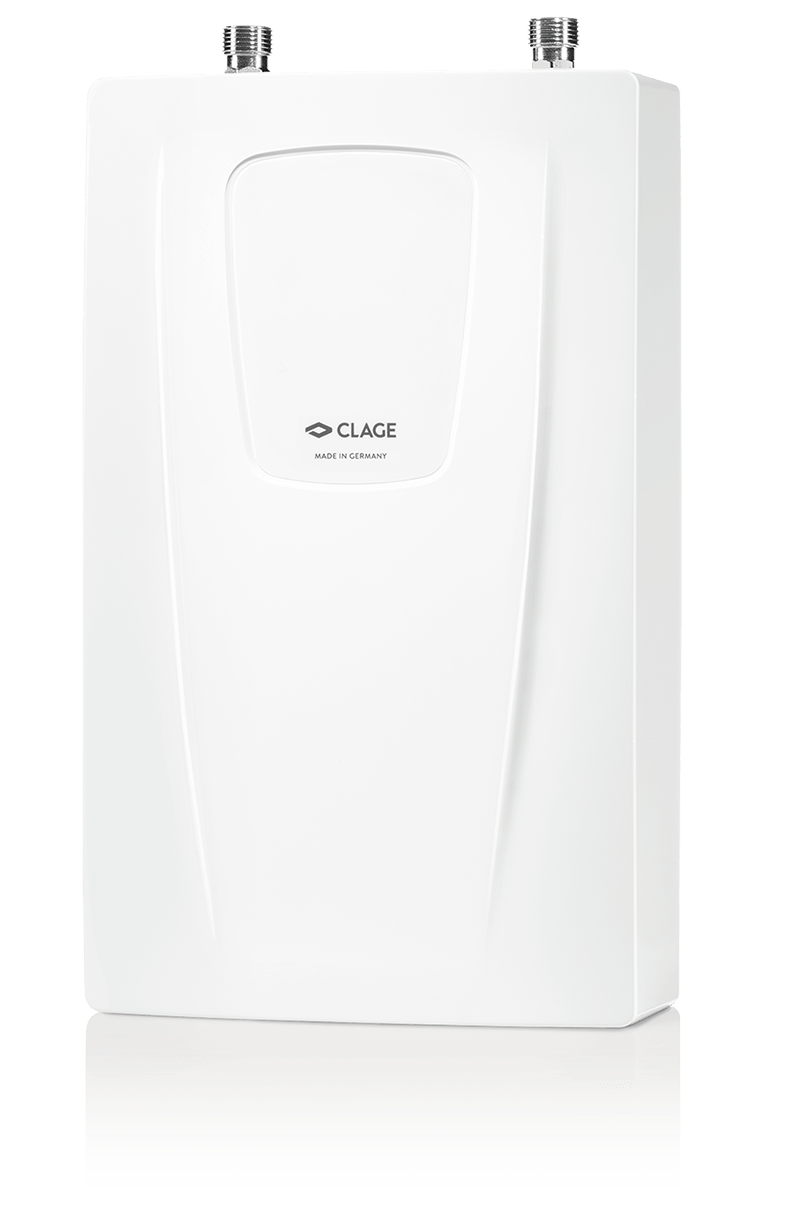

Chauffe-eau instantané électrique compact
CDX 6-U / CDX 9-U

Chauffe-eau instantané <nobr>électrique compact</nobr> CDX 6-U / CDX 9-U

Classe énergétique A

(échelle: A+ à F)

  • CDX 6-U: 6,6 kW, 230 V
  • CDX 9-U: 8,8 kW, 230 V

CDX 6-U / CDX 9-U est utilisé ici.

  1. Évier de cuisine

    Évier de cuisine

  2. Évier

    Évier

  3. Lavabo double

    Lavabo double

Produit d'archives

Innovation produit
Bien que ce chauffe-eau instantané électrique compact puisse fonctionner sans éléments de commande, il dispose néanmoins d’une électronique fiable.

  • Chauffe-eau sous plan à réglage électronique de format compact sans éléments de commande
  • Adaptation automatique de la puissance en fonction du débit et de la température de l’eau d’entrée
  • Température maximale d’écoulement réglée sur 50 °C en usine, réglage de la température comme d’habitude par ajout d’eau froide au robinet
  • Montage facile sous l’évier en raison des dimensions réduites et pour une installation externe à pression fixe ou écoulement libre en cas de connecteurs d’eau ⅜, un kit de raccordement (pièce en T et tuyau de pression flexible) est fourni pour un robinet d’équerre
  • Avec câble de raccordement au réseau pour une connexion triphasée à une cuisinière
  • Avec l’accessoire de délestage, le chauffe-eau instantané peut être utilisé simultanément avec une cuisinière électrique une fois branché sur sa prise de courant.
  • Dimensions (hauteur × largeur × profondeur) : 29,4 × 17,7 × 10,4 cm

Caractéristiques techniques

>

Valeurs. Données. Faits.
















Chauffe-eau instantané <nobr>électrique compact</nobr> CDX 6-U Chauffe-eau instantané <nobr>électrique compact</nobr> CDX 9-U
Évier de cuisine Évier Lavabo double Évier de cuisine Évier Lavabo double
CDX 6-U CDX 9-U
Référence
Puissance nominale à 230 V [kW]
Surpression de service admissible [MPa (bar)]
Raccordements d’eau (raccords à vis)
Capacité d’eau chaude avec Δt = 33 K 1) [l/min]
Quantité d’eau à la mise en marche [l/min]
Débit max. 2) [l/min]
Tension [1~ / N / PE 220–240 V AC] raccordement fixe
Courant nominal à 230 V [A]
Section requise des câbles [mm²]
Température d’entrée max. [°C]
Degré de protection
Résistance spécifique de l’eau à 15 °C [Ωcm] ≥
Poids avec réservoir plein [kg], env.
2400-26647 2400-26649
6,6 8,8
1 (10) 1 (10)
G ⅜" G ½"
2,9 3,8
2 2
4 5
29 38
3 × 4 3 × 6
30 30
IP 24 IP 24
1100 1100
2,7 2,7

1) Élévation de la température de 12 °C à 45 °C

2) Débit limité pour obtenir une augmentation de température optimale

Téléchargement

>

Type de média Titre Date Grandeur

Information produit

CDX6-U-CDX9-U-PI-fr.pdf

02.02.2022

> télécharger 		Information produit CDX6-U-CDX9-U-PI-fr.pdf 02.02.2022 709 kB
> télécharger

Page produit

00.00.0000

> télécharger 		Page produit 00.00.0000 0 kB
> télécharger

Instructions de montage

Beiblatt-Absperrventil-CX-fr-10-2022-Laserdruck.pdf

13.10.2022

> télécharger 		Instructions de montage Beiblatt-Absperrventil-CX-fr-10-2022-Laserdruck.pdf 13.10.2022 156 kB
> télécharger

Mode d’emploi et instructions de montage

CX3-CDX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf

20.12.2023

> télécharger 		Mode d’emploi et instructions de montage CX3-CDX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 20.12.2023 2,7 MB
> télécharger
  Versions plus anciennes>
 Mode d’emploi et instructions de montageCX3-CDX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-04-2021.pdf> télécharger> télécharger
  Autres versions sur demande

Mode d’emploi de l’image seulement

CX3-230V-Bilderanleitung-Untertisch.pdf

07.05.2021

> télécharger 		Mode d’emploi de l’image seulement CX3-230V-Bilderanleitung-Untertisch.pdf 07.05.2021 1006 kB
> télécharger

Accessoires d’installation

Aide-a-l-installation-fr.pdf

18.05.2022

> télécharger 		Accessoires d’installation Aide-a-l-installation-fr.pdf 18.05.2022 246 kB
> télécharger

Consignes de sécurité

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> télécharger 		Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> télécharger

Label d’energie

CDX9-U-Energielabel-2022.pdf

24.01.2022

> télécharger 		Label d’energie CDX9-U-Energielabel-2022.pdf 24.01.2022 1,7 MB
> télécharger

Label d’energie

CDX6-U-Energielabel-2022.pdf

28.01.2022

> télécharger 		Label d’energie CDX6-U-Energielabel-2022.pdf 28.01.2022 1,7 MB
> télécharger

Fiche technique ErP

CDX6-CDX6-U-CDX9-CDX9-U.pdf

31.01.2022

> télécharger 		Fiche technique ErP CDX6-CDX6-U-CDX9-CDX9-U.pdf 31.01.2022 534 kB
> télécharger

Déclaration de conformité CE

CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf

15.08.2024

> télécharger 		Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf 15.08.2024 3,0 MB
> télécharger

Photo du produit


27.12.2021

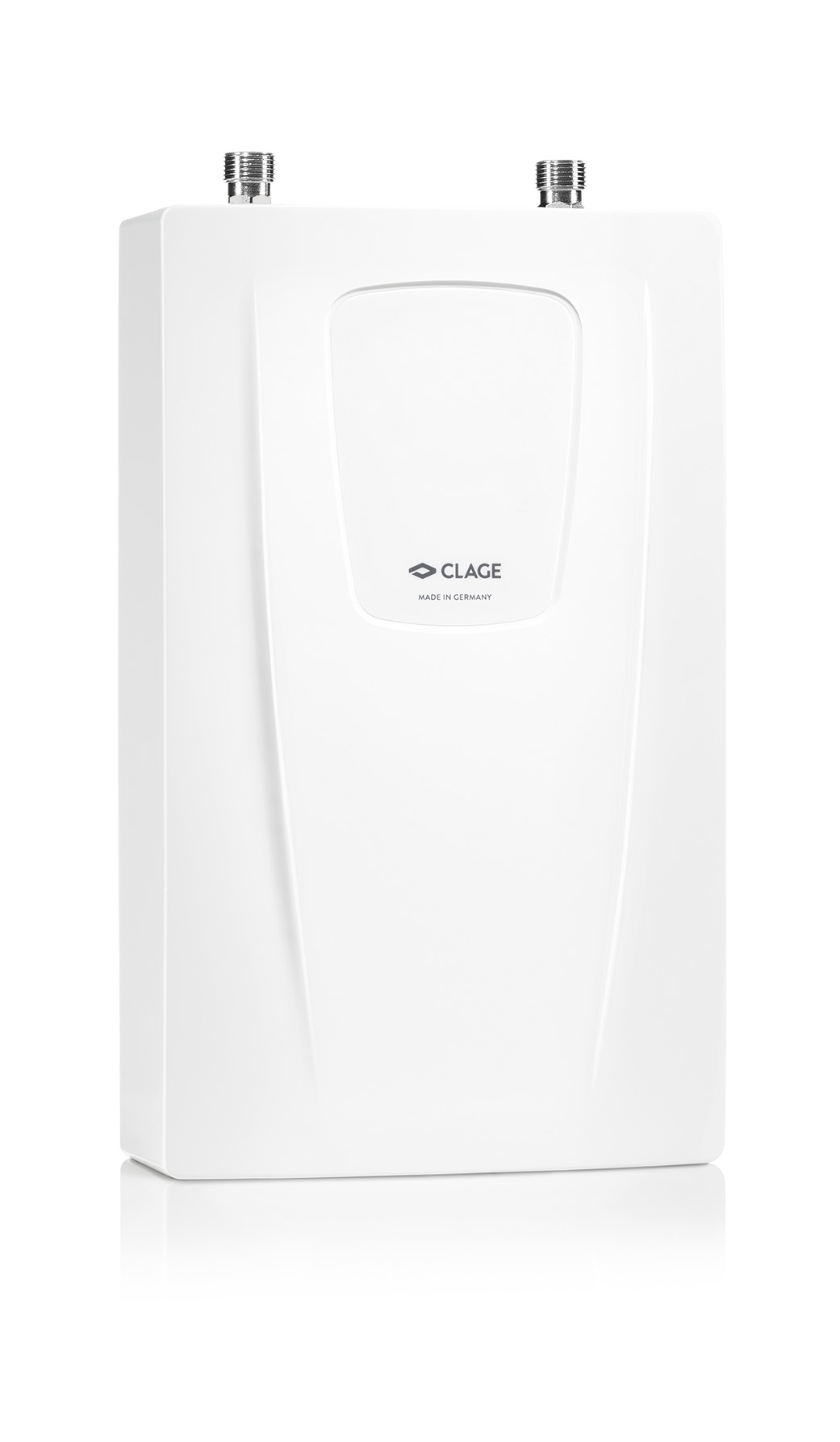

> télécharger 		Photo du produit CDX-U-CX3-Produktfoto-links.jpg 27.12.2021 68 kB
> télécharger

Photo du produit


27.12.2021

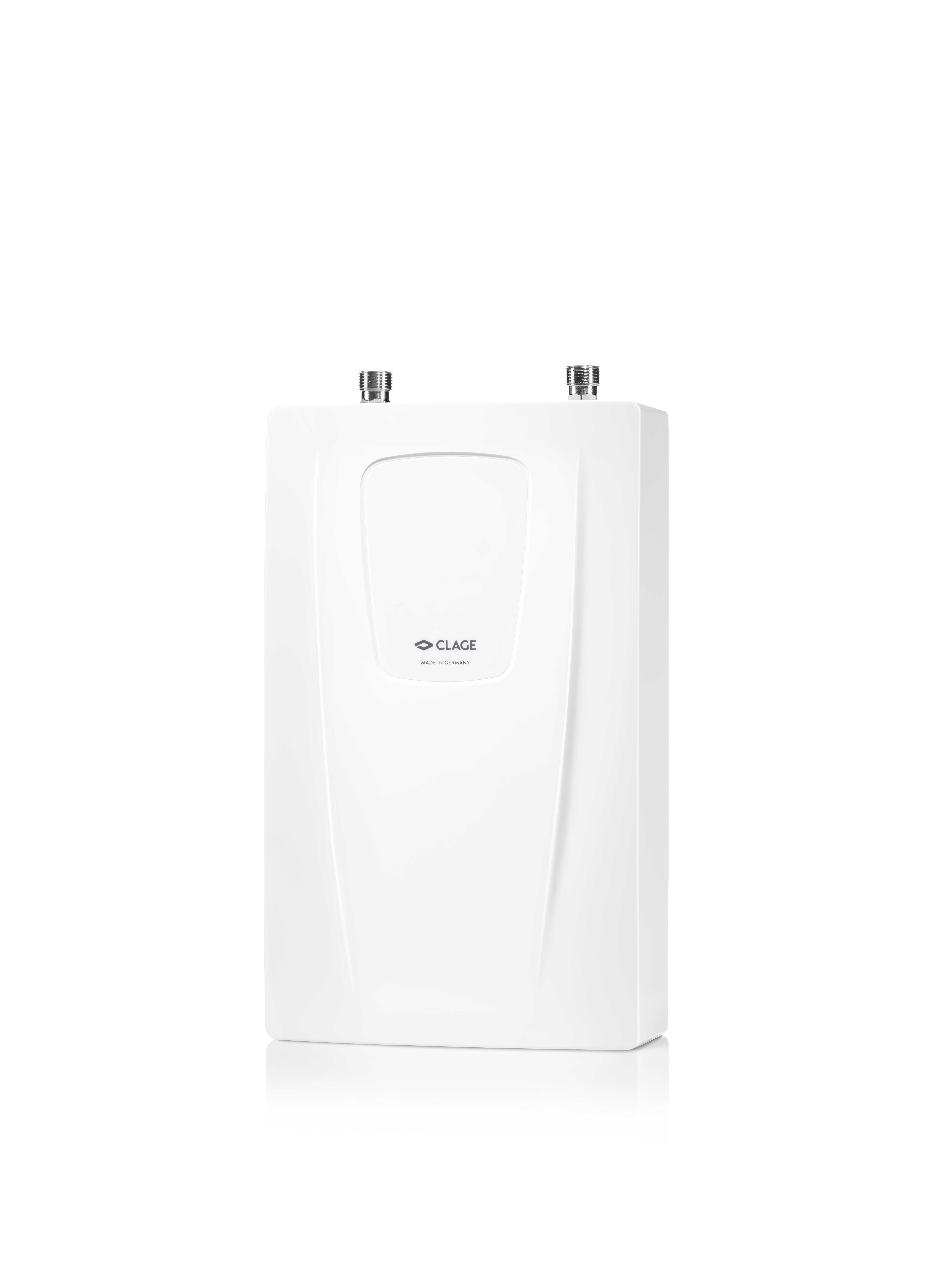

> télécharger 		Photo du produit CDX-U-CX3-Produktfoto-rechts.jpg 27.12.2021 404 kB
> télécharger

Photo du produit


27.12.2021

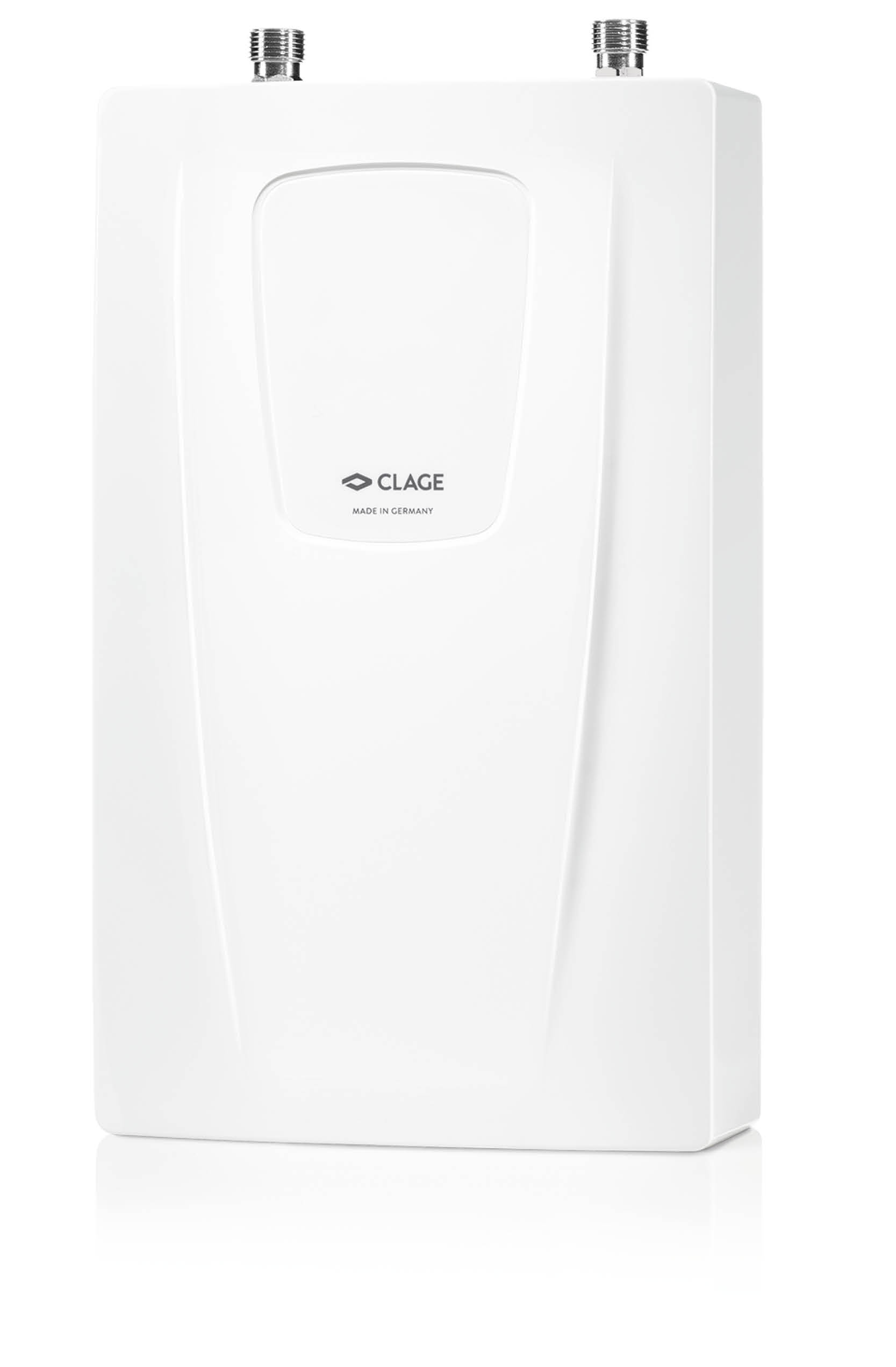

> télécharger 		Photo du produit CDX-U-CX3-Produktfoto.jpg 27.12.2021 45 kB
> télécharger

Catalogue

CLAGE-Broschure-fr.pdf

04.05.2023

> télécharger 		Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 7,5 MB
> télécharger

Catalogue

CLAGE-Cataloque-general-fr.pdf

20.12.2024

> télécharger 		Catalogue CLAGE-Cataloque-general-fr.pdf 20.12.2024 11,6 MB
> télécharger

Accessoires

>

Set d'accessoires

Set d'accessoires (compris dans la livraison)

Deux joints, deux mousseurs et une vanne G ½-pouce pour régulation de débit et vanne d’arrêt.

Set d'accessoires: Réf. 82568

CSP 6

CSP 6 (en option)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6 (< 3,5 l/min).

CSP 6: Réf. 0010-00461

CSP 6a

CSP 6a (en option)

Régulateur de jet avec embout en chrome M 24a (convient à des armatures avec taraudage à la sortie). Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6a (< 3,5 l/min).

CSP 6a: Réf. 0010-0047

CSP 6i

CSP 6i (en option)

Régulateur de jet avec embout en chrome M 22i (convient pour des armatures avec filetage à la sortie). Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6i (< 3,5 l/min).

CSP 6i: Réf. 0010-0046

EAK

EAK (en option)

Mitigeur mono-commande pour évier avec levier de commande latéral et écoulement tournant 20 cm

EAK: Réf. 1100-04430

EWT

EWT (en option)

Mélangeur de lavabo à commande une main pour l’installation sans pression (trajets d’eau isolés, matériaux sans nickel ni plomb), avec système de fixation EASY FIX et robinet de vidange à tige de traction, écoulement : 11,2 cm, hauteur x largeur : 15,1 × 17,5 cm

EWT: Réf. 1100-04420

EWT-C

EWT-C (en option)

Mitigeur évier monocommande pour installation sous pression (trajets d’eau isolés, matériaux sans nickel ni plomb), avec système de fixation EASY FIX et robinet de vidange à tige de traction, écoulement : 11,2 cm, hauteur x largeur : 15,1 × 17,5 cm

EWT-C: Réf. 1100-04421

FVS

FVS (en option)

Flexible de raccordement ⅜-pouce écrou-raccord × ⅜-pouce écrou-raccord, 50 cm de long

FVS: Réf. 89620

Pièce en T

Pièce en T (en option)

Raccord en té spécial ⅜-pouce écrou-raccord × ⅜-pouce raccord à compression Ø 10 mm

Pièce en T: Réf. 89610

Caractéristiques intéressantes.

  1. Gain de place

    Gain de place

  2. Immédiatement à la température

    Immédiatement à la température

  3. Plus d’hygiène

    Plus d’hygiène

  4. Respectueux de l’environnement

    Respectueux de l’environnement

  5. Economie d’eau

    Economie d’eau

  6. Câbles courts

    Câbles courts

Produits similaires :

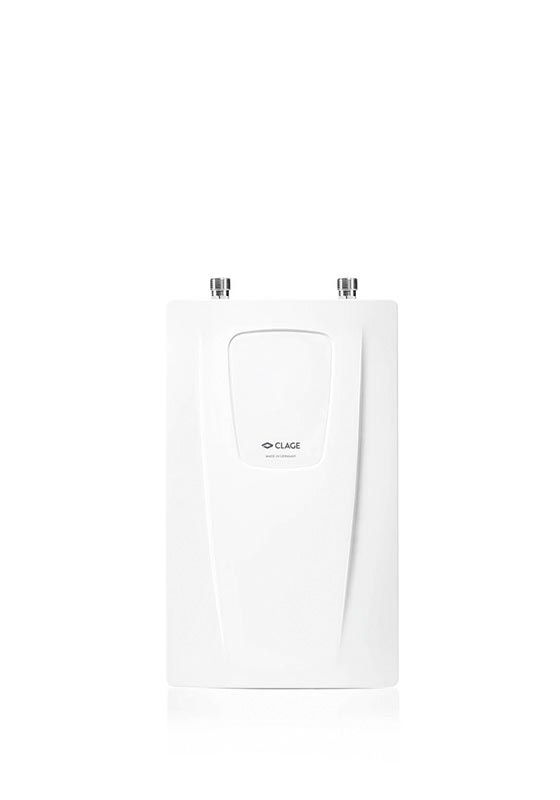

Chauffe-eau instantané électrique compact CDX-U
