Petit chauffe-eau instantané
M-O

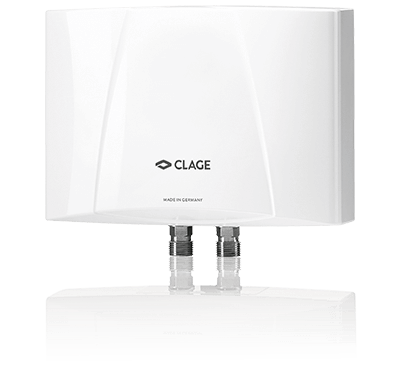

Petit chauffe-eau <nobr>instantané</nobr> M-O

Classe énergétique A

(échelle: A+ à F)

  • M 3-O: 3,5 kW, 230 V
    avec fiche
  • M 3-O (E): 3,5 kW, 230 V
  • M 4-O: 4,4 kW, 230 V
  • M 6-O: 5,7 kW, 230 V

M-O est utilisé ici.

  1. Évier

    Évier

  2. Lavabo <nobr>(par ex. dans les toilettes invités)</nobr>

    Lavabo (par ex. dans les toilettes invités)

  3. Sanitaires pour locaux commerciaux

    Sanitaires pour locaux commerciaux

  4. Kitchenette

    Kitchenette

Technologie de débit efficace.

Le chauffe-eau électrique instantané sans pression M-O convient parfaitement comme appareil de remplacement à faible consommation d’énergie pour les petits accumulateurs conventionnels qui ont été combinés avec des raccords basse pression.

  • Chauffe-eau instantané à commande hydraulique (appareil sur plan) de petite taille pour l’alimentation économique en énergie d’un lavabo
  • La complète puissance de chauffe est activée automatiquement dès que l’eau s’écoule à travers l’appareil
  • Efficace système hydraulique pour un jet d’eau optimal avec une consommation d’eau économique
  • Le système de chauffe à fil nu IES® avec cartouche de chauffage remplaçable assure une durée de vie plus longue, moins de tartre et plus d’efficacité, étant plus facile à maintenir
  • Câble secteur longueur 65 cm pour branchement fixe
  • Mode de construction sans pression, ne convient que pour des robinetteries basse pression
  • Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie
  • Disponibles comme kit complet avec robinetterie : M / SMB
  • Dimensions (hauteur × largeur × profondeur) : 13,5 × 18,6 × 8,7 cm

Caractéristiques techniques

>

Valeurs. Données. Faits.



















Petit chauffe-eau <nobr>instantané</nobr> M 3-O Petit chauffe-eau <nobr>instantané</nobr> M 3-O (E) Petit chauffe-eau <nobr>instantané</nobr> M 4-O Petit chauffe-eau <nobr>instantané</nobr> M 6-O
Évier Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Évier Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Évier Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Évier Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Kitchenette
M 3-O M 3-O (E) M 4-O M 6-O
Spécifications
Référence
Puissance nominale à 230 V [kW]
Surpression de service admissible [MPa (bar)]
Raccordements d’eau (raccords à vis)
Capacité d’eau chaude avec Δt = 25 K 1) [l/min]
Quantité d’eau à la mise en marche [l/min]
Max. débit 2) [l/min]
Tension [1~ / N / PE 230 V AC] avec fiche : Schuko Typ-F (CEE 7/7)
Tension [1~ / N / PE 230 V AC] raccordement fixe 3)
Tension [1~ / N / PE 230 V AC] raccordement fixe
Courant nominal à 230 V [A]
Section requise des câbles [mm²]
Température d’entrée max. [°C]
Degré de protection
Résistance spécifique de l’eau à 15 °C [Ωcm] ≥
Poids avec réservoir plein [kg], env.
Pour la France
1500-17113 1500-171132 1500-17114 1500-17116
3,5 3,5 4,4 5,7
0 (0) 0 (0) 0 (0) 0 (0)
G ⅜" G ⅜" G ⅜" G ⅜"
2,0 2,0 2,5 3,3
1,3 1,3 1,8 2,2
2,0 2,0 2,5 3,3



15 15 19 25
1,5 1,5 2,5 4,0
20 20 20 20
IP 25 IP 25 IP 25 IP 25
1100 1100 1100 1100
1,5 1,5 1,5 1,5

1) Élévation de la température de 15 °C à 40 °C

2) Débit limité pour obtenir une augmentation de température optimale. Adaptable par l’ajustement de la quantité d’eau.

3) Obligatoire en France. Aussi disponible avec fiche Schuko Typ-F (CEE 7/7).

Téléchargement

>

Type de média Titre Date Grandeur

Information produit

M-O-PI-fr.pdf

19.03.2018

> télécharger 		Information produit M-O-PI-fr.pdf 19.03.2018 513 kB
> télécharger

Mode d’emploi et instructions de montage

MO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf

29.09.2022

> télécharger 		Mode d’emploi et instructions de montage MO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf 29.09.2022 8,0 MB
> télécharger
  Versions plus anciennes>
 Mode d’emploi et instructions de montageMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-03-2021.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-07-2019-BUCH-Online.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMO-GMA-de-en-fr-nl-cs-sk-sv-pt-10-2018-BUCH-Offset.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-11-2017.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMO-GMA-de-en-fr-nl-cs-sk-sv-pt-09-2017.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMO-GMA-de-en-fr-nl-cs-sk-sv-pt-06-2016.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-02-2015.pdf> télécharger> télécharger
  Autres versions sur demande

Consignes de sécurité

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> télécharger 		Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> télécharger

Label d’energie

M3-Energielabel.pdf

06.09.2017

> télécharger 		Label d’energie M3-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Label d’energie

M6-Energielabel.pdf

06.09.2017

> télécharger 		Label d’energie M6-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Label d’energie

M7-Energielabel.pdf

06.09.2017

> télécharger 		Label d’energie M7-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Label d’energie

M4-Energielabel.pdf

06.09.2017

> télécharger 		Label d’energie M4-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Fiche technique ErP

M3-M7-ErP-ErP-Produktdatenblatt.pdf

09.02.2017

> télécharger 		Fiche technique ErP M3-M7-ErP-ErP-Produktdatenblatt.pdf 09.02.2017 96 kB
> télécharger

Déclaration de conformité CE

CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf

15.08.2024

> télécharger 		Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf 15.08.2024 2,4 MB
> télécharger

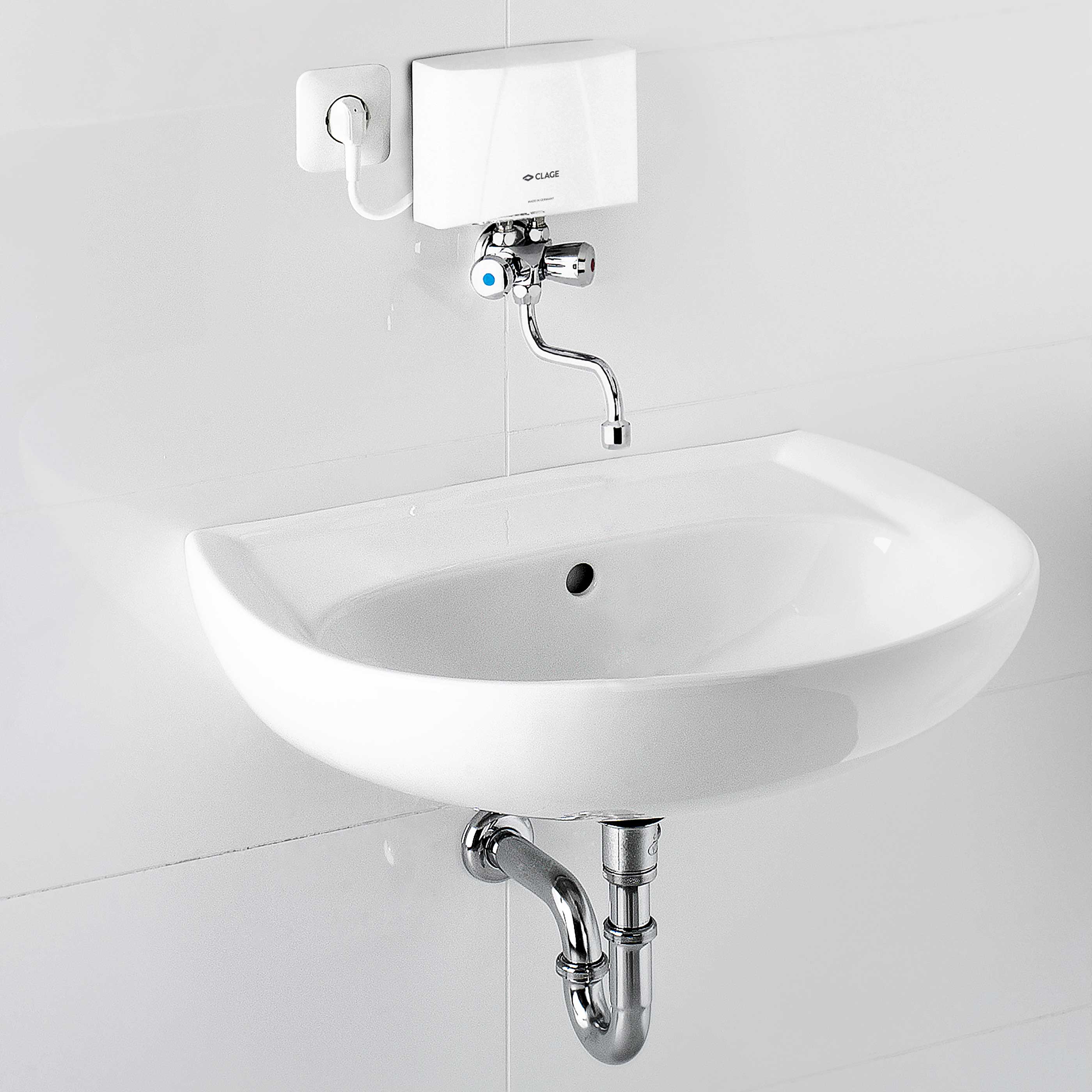

Photo image


09.02.2017

> télécharger 		Photo image MO-Einsatz-Milieufoto.jpg 09.02.2017 359 kB
> télécharger

Catalogue

CLAGE-Cataloque-general-fr.pdf

20.12.2024

> télécharger 		Catalogue CLAGE-Cataloque-general-fr.pdf 20.12.2024 11,6 MB
> télécharger

Liste de prix

CLAGE-Liste-de-prix-france.pdf

20.12.2024

> télécharger 		Liste de prix CLAGE-Liste-de-prix-france.pdf 20.12.2024 1,6 MB
> télécharger

BIM

M3O-002-BIM.rfa

30.04.2018

> télécharger 		BIM M3O-002-BIM.rfa 30.04.2018 908 kB
> télécharger

BIM

M4O-002-BIM.rfa

30.04.2018

> télécharger 		BIM M4O-002-BIM.rfa 30.04.2018 908 kB
> télécharger

BIM

M6O-002-BIM.rfa

30.04.2018

> télécharger 		BIM M6O-002-BIM.rfa 30.04.2018 908 kB
> télécharger

BIM

M7O-002-BIM.rfa

30.04.2018

> télécharger 		BIM M7O-002-BIM.rfa 30.04.2018 540 kB
> télécharger

Datanorm

Datanorm.zip

03.06.2024

> télécharger 		Datanorm Datanorm.zip 03.06.2024 40 kB
> télécharger

GAEB

GAEB.zip

03.06.2024

> télécharger 		GAEB GAEB.zip 03.06.2024 725 kB
> télécharger

Accessoires

>

CSP 3

CSP 3 (compris dans la livraison)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 3 (< 2 l/min).

CSP 3: Réf. 0010-00421

CSP 6

CSP 6 (compris dans la livraison)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6 (< 3,5 l/min).

CSP 6: Réf. 0010-00461

CSP 3a

CSP 3a (en option)

Régulateur de jet avec embout en chrome M 24a (convient à des armatures avec taraudage à la sortie)

CSP 3a: Réf. 0010-0043

CSP 3i

CSP 3i (en option)

Régulateur de jet avec embout en chrome M 22i (convient pour des armatures avec filetage à la sortie)

CSP 3i: Réf. 0010-0042

LS 12

LS 12 (en option)

Bec d’écoulement pivotant 12 cm avec raccordement vissé M 22

LS 12: Réf. 0010-0052

LS 20

LS 20 (en option)

Bec d’écoulement pivotant 20 cm avec raccordement vissé M 22

LS 20: Réf. 0010-0054

LS 30

LS 30 (en option)

Bec d’écoulement pivotant 30 cm avec raccordement vissé M 22

LS 30: Réf. 0010-0055

SMB / LS

SMB / LS (en option)

Mitigeur sur plan avec vanne combi et écoulement par tube pivotant de 16 cm

SMB / LS: Réf. 1100-04100

SME

SME (en option)

Mitigeur sur plan à un levier avec écoulement par tube pivotant de 16 cm

SME: Réf. 1100-04150

Vos avantages :

  1. Réduction des coûts d’exploitation

    Réduction des coûts d’exploitation

  2. Gain de place

    Gain de place

  3. Immédiatement à la température

    Immédiatement à la température

  4. Pas d’égouttement des raccords

    Pas d’égouttement des raccords

  5. Plus d’hygiène

    Plus d’hygiène

  6. Respectueux de l’environnement

    Respectueux de l’environnement

Produits similaires :

Petit chauffe-eau instantané, sans pression M
M
hydraulique
M 3: 3,5 kW, 230 V, avec fiche
M 3 (E): 3,5 kW, 230 V
M 4: 4,4 kW, 230 V
M 6: 5,7 kW, 230 V
M 7: 6,5 kW, 400 V

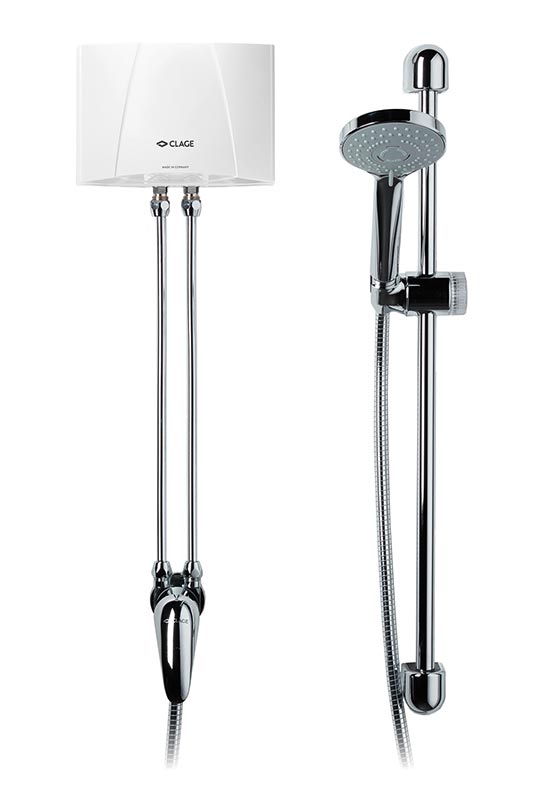

Kit de petit chauffe-eau instantané MBX Shower
MBX Shower
avec armature de douche
MBX 4 Shower: 4,4 kW, 230 V
MBX 6 Shower: 5,7 kW, 230 V

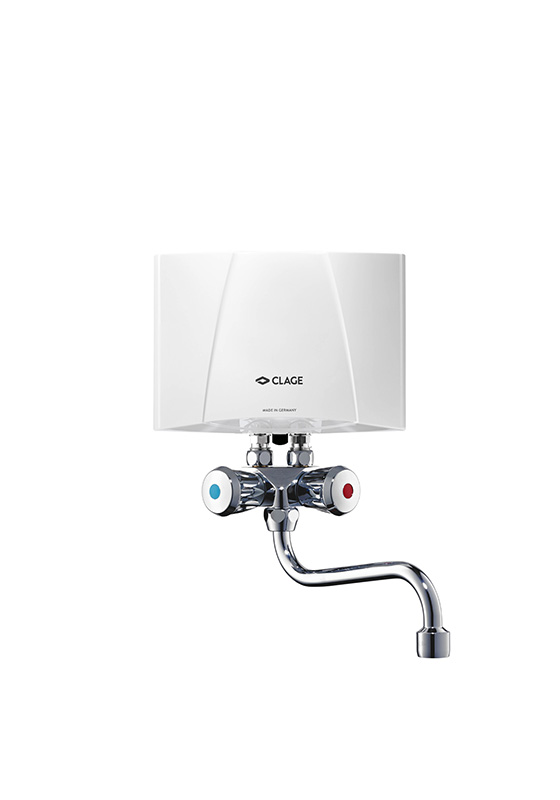

Kit de petit chauffe-eau instantané M / SMB
