Système d’eau

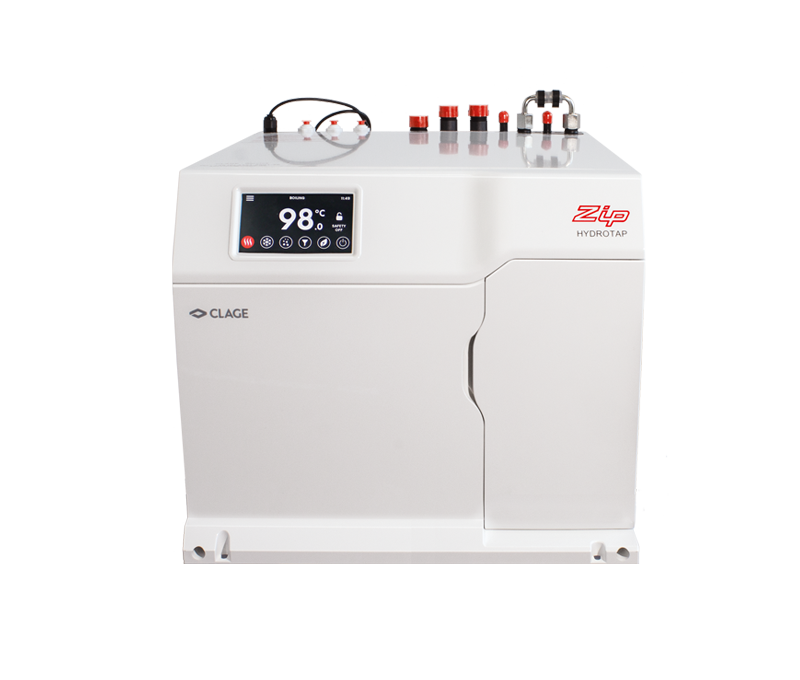

Zip HydroTap G5 BCS
- G5 BCS 60: 2,15 kW, 230 V
- G5 BCS 20: 1,96 kW, 230 V
Le Zip HydroTap G5 BCS offre
-
Eau bouillante
-
Eau filtrée refroidie
-
Eau gazifiée refroidie
Le meilleur - un confort d’eau
maximum !
L'appareil de pointe parmi les systèmes d’eau convainc par son confort maximal. Il fournit de l’eau filtrée bouillante, refroidie et gazéifiée en quelques secondes à partir d’un seul robinet. Le filtre intégré améliore la qualité de l’eau et la fonction d’économie d’énergie peut être facilement configurée via l’écran tactile.
Le système d’eau sous plan « Zip HydroTap BCS » peut être combiné avec les robinetteries suivantes : Touch-Free BCS, Classic BCS, Classic Plus BCS, Arc BCS et Celsius Arc AIO
- Système d’eau électronique pour fournir de l’eau potable filtrée bouillante, réfrigérée et gazéifiée avec un raccordement direct à une vanne d’équerre
- Écran tactile pour la commande du menu, permettant l’activation du mode d’économie d’énergie et de la protection anti-brûlures ainsi que le réglage de température de l’eau
- Avec liquide de refroidissement R290 pour répondre aux dernières exigences en matière de protection de l’environnement et du climat
- Contrôle électronique de la température de l'eau chaude
- Cartouche de filtre submicronique facile à changer avec bloc de charbon actif, pour filtrer des substances polluantes > 0,2 micromètres et améliorer en outre le goût de l’eau
- Système de protection contre les fuites
- Différentes robinetteries électroniques avec fonction de sécurité et commande tactile sélectionnables
- Kit de montage en plastique KXB inclus, facilite l'installation de la ventilation dans les armoires basses (BCS 60 uniquement)
- Dimension G5 BCS 20 (hauteur × largeur ×
profondeur) : 33,3 × 33,9 × 48,3 cm - Dimensions G5 BCS 60 (hauteur × largeur × profondeur) : 33,3 × 39,5 × 46,4 cm (dimensions totales en utilisant le kit de montage KXB : (H × L × P) : 37,3 × 49,5 × 50 cm)Veuillez commander séparément la robinetterie, la bouteille de gaz carbonique, le détendeur, le filtre CLARIS et la tête de filtre !
Caractéristiques techniques
>
Valeurs. Données. Faits.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
1) Tuyau de raccordement G ½" avec adapteur fourni G ⅜"
2) Tuyau de raccordement "G ½" sur "G ½" est nécessaire (non compris dans la livraison)
3) Tasse standard de 167 ml
4) Verre standard de 200 ml
5) Avec respectivement 12 heures au repos
Téléchargement
>
| Type de média | Titre | Date | Grandeur | |
|---|---|---|---|---|
Information produit Zip-HydroTap-G5-BCS-PI-fr.pdf 30.05.2022 > télécharger |
Information produit | Zip-HydroTap-G5-BCS-PI-fr.pdf | 30.05.2022 |
1,1 MB > télécharger |
Mode d’emploi Zip-HydroTap-G5-BCS20+BCS60-User-Guide-de-en-fr.pdf 29.03.2022 > télécharger |
Mode d’emploi | Zip-HydroTap-G5-BCS20+BCS60-User-Guide-de-en-fr.pdf | 29.03.2022 |
2,9 MB > télécharger |
Mode d’emploi et instructions de montage Zip-HydroTap-G5-BCS20-GMA-de-en-fr.pdf 06.04.2023 > télécharger |
Mode d’emploi et instructions de montage | Zip-HydroTap-G5-BCS20-GMA-de-en-fr.pdf | 06.04.2023 |
4,6 MB > télécharger |
| Versions plus anciennes> | ||||
| Mode d’emploi et instructions de montage | Zip-HydroTap-G5-BCS20-GMA-de-en-fr-04-2022.pdf> télécharger | > télécharger | ||
| Autres versions sur demande | ||||
Mode d’emploi et instructions de montage Zip-HydroTap-G5-BCS60-GMA-de-en-fr.pdf.pdf 06.04.2023 > télécharger |
Mode d’emploi et instructions de montage | Zip-HydroTap-G5-BCS60-GMA-de-en-fr.pdf.pdf | 06.04.2023 |
4,7 MB > télécharger |
| Versions plus anciennes> | ||||
| Mode d’emploi et instructions de montage | Zip-HydroTap-G5-BCS60-GMA-de-en-fr-03-2022.pdf.pdf> télécharger | > télécharger | ||
| Autres versions sur demande | ||||
Déclaration de conformité CE CE Konformitätserklärung nach RoHS3 Zip G5 2022 06 v2.pdf 01.07.2022 > télécharger |
Déclaration de conformité CE | CE Konformitätserklärung nach RoHS3 Zip G5 2022 06 v2.pdf | 01.07.2022 |
2,6 MB > télécharger |
BIM Zip HydroTap G5 BCS 60.ifc 24.11.2022 > télécharger |
BIM | Zip HydroTap G5 BCS 60.ifc | 24.11.2022 |
129 kB > télécharger |
|
Datanorm Datanorm.zip 03.06.2024 > télécharger |
Datanorm | Datanorm.zip | 03.06.2024 |
40 kB > télécharger |
|
GAEB GAEB.zip 03.06.2024 > télécharger |
GAEB | GAEB.zip | 03.06.2024 |
725 kB > télécharger |
Accessoires
>
KXF 2.1 (compris dans la livraison)
La cartouche de filtre submicronique filtre les substances polluantes > 0,2 micromètres et améliore en outre le goût de l’eau. Pour les modèles G4 à partir du 02.2017 et les modèles G5 à partir du 2022.
KXF 2.1: Réf. 893702
Touch-Free BCS, chromé brillant (en option)
Robinetterie de prélèvement électronique pour Zip HydroTap BCS avec capteurs IR et affichage des fonctions pour une utilisation hygiénique et sans contact, fonction de maintien pour le remplissage pratique des carafes, bec fixe 12 cm, hauteur 21 cm, perçage Ø 35 mm nécessaire.
Touch-Free BCS, chromé brillant: Réf. 4100-44540
Classic Plus BCS, chromé brillant (en option)
Robinetterie de prélèvement électronique pour Zip HydroTap BCS avec boutons de commande en haut (caoutchoutées), affichage des fonctions, fonction de maintien pour le remplissage pratique des carafes, bec fixe de 12 cm, hauteur 21,4 cm, Ø 35 mm, trou nécessaire.
Classic Plus BCS, chromé brillant: Réf. 4100-44800
Classic Plus BCS, chromé brossé (en option)
Robinetterie de prélèvement électronique pour Zip HydroTap BCS avec boutons de commande en haut (caoutchoutées), affichage des fonctions, fonction de maintien pour le remplissage pratique des carafes, bec fixe de 12 cm, hauteur 21,4 cm, Ø 35 mm, trou nécessaire.
Classic Plus BCS, chromé brossé: Réf. 4100-44801
Classic Plus BCS, noir mat (en option)
Robinetterie de prélèvement électronique pour Zip HydroTap BCS avec boutons de commande en haut (caoutchoutées), affichage des fonctions, fonction de maintien pour le remplissage pratique des carafes, bec fixe de 12 cm, hauteur 21,4 cm, Ø 35 mm, trou nécessaire.
Classic Plus BCS, noir mat: Réf. 4100-44802
Classic BCS, chromé brillant (en option)
Robinetterie de prélèvement électronique pour Zip HydroTap BCS avec boutons de commande en haut, affichage des fonctions, fonction de maintien pour un remplissage confortable des carafes, bec fixe de 12 cm, hauteur 21 cm, Ø 35 mm, trou nécessaire.
Classic BCS, chromé brillant: Réf. 4100-44500
Classic BCS, chromé brossé (en option)
Robinetterie de prélèvement électronique pour Zip HydroTap BCS avec boutons de commande en haut, affichage des fonctions, fonction de maintien pour un remplissage confortable des carafes, bec fixe de 12 cm, hauteur 21 cm, Ø 35 mm, trou nécessaire.
Classic BCS, chromé brossé: Réf. 4100-44501
Classic BCS, noir mat (en option)
Robinetterie de prélèvement électronique pour Zip HydroTap BCS avec boutons de commande en haut, affichage des fonctions, fonction de maintien pour un remplissage confortable des carafes, bec fixe de 12 cm, hauteur 21 cm, Ø 35 mm, trou nécessaire.
Classic BCS, noir mat: Réf. 4100-44502
Arc BCS, chromé brillant (en option)
Robinetterie de prélèvement électronique pour Zip HydroTap BCS avec bouton de commande latéral, sortie tube fixe 16 cm, hauteur 35 cm, Ø 35 mm trou nécessaire.
Arc BCS, chromé brillant: Réf. 4100-44503
Arc BCS, chromé brossé (en option)
Robinetterie de prélèvement électronique pour Zip HydroTap BCS avec bouton de commande latéral, sortie tube fixe 16 cm, hauteur 35 cm, Ø 35 mm trou nécessaire.
Arc BCS, chromé brossé: Réf. 4100-44504
Arc BCS, noir mat (en option)
Robinetterie de prélèvement électronique pour Zip HydroTap BCS avec bouton de commande latéral, sortie tube fixe 16 cm, hauteur 35 cm, Ø 35 mm trou nécessaire.
Arc BCS, noir mat: Réf. 4100-44505
Celsius Arc AIO "All-in-one", chromé brillant (en option)
Robinetterie universel pour l’eau bouillante, refroidie et gazeuse provenant de l’unité Zip HydroTap sous plan ainsi que l’eau du robinet normale supplémentaire provenant de l’alimentation centrale ou décentrale (réglable par le levier de commande latéral). Sortie de tube orientable 22 cm, hauteur 44 cm, Ø 50 mm trou nécessaire.
Celsius Arc AIO "All-in-one", chromé brillant: Réf. 4100-44524
Celsius Arc AIO "All-in-one", chromé brossé (en option)
Robinetterie universel pour l’eau bouillante, refroidie et gazeuse provenant de l’unité Zip HydroTap sous plan ainsi que l’eau du robinet normale supplémentaire provenant de l’alimentation centrale ou décentrale (réglable par le levier de commande latéral). Sortie de tube orientable 22 cm, hauteur 44 cm, Ø 50 mm trou nécessaire.
Celsius Arc AIO "All-in-one", chromé brossé: Réf. 4100-44525
Celsius Arc AIO "All-in-one", noir mat (en option)
Robinetterie universel pour l’eau bouillante, refroidie et gazeuse provenant de l’unité Zip HydroTap sous plan ainsi que l’eau du robinet normale supplémentaire provenant de l’alimentation centrale ou décentrale (réglable par le levier de commande latéral). Sortie de tube orientable 22 cm, hauteur 44 cm, Ø 50 mm trou nécessaire.
Celsius Arc AIO "All-in-one", noir mat: Réf. 4100-44526
COF (en option)
Bouteille de gaz CO2 remplie, contenu 425 grammes, pour filet de raccordement Soda Club.
COF: Réf. 9910-90005
DMBCS (en option)
Réducteur de pression avec filet de raccordement CO2 standard (1/14 pouce), acquisition des bouteilles de gaz auprès de magasins spécialisés en gaz.
DMBCS: Réf. 4100-44120
DMSP (en option)
Réducteur de pression avec filet de raccordement Soda Club
DMSP: Réf. 4100-44125
DTK (en option)
Le régulateur de température numérique pour dispositifs Zip sert à maintenir la température dans le meuble sous évier inférieure à 35 °C, si la ventilation normale du meuble ne suffit plus. Il fonctionne indépendamment du dispositif Zip et nécessite une prise 230 V protégée séparément.
DTK: Réf. 893159
Tête de filtre FK (en option)
Pour l'installation des filtres CLAGE KKF et KSF sur tous les appareils Zip. Les accessoires de raccordement sont à commander séparément.
Tête de filtre FK: Réf. 845071
KKF Cartouche de filtre anticalcaire (en option)
Cartouche échangeuse d'ions à deux niveaux pour adoucir, stabiliser le pH et filtrer l'eau pour les appareils destinés à la préparation de boissons chaudes, de spécialités de café et de thé. Réduit les minéraux tels que le calcium et le magnésium ainsi que le chlore, les substances odorantes et gustatives. Utilise des résines échangeuses d'ions avec pH, la stabilisation du pH empêche une acidité trop élevée. Stabilisation en membrane de coco avec une capacité particulièrement élevée. Réduit la dureté de l'eau qui peut entraîner la formation de tartre dans les distributeurs automatiques d'eau bouillante. Remplacement hygiénique et facile des cartouches filtrantes. Les pièces internes du filtre ne sont pas exposées au contact ou à la contamination.
KKF Cartouche de filtre anticalcaire: Réf. 845064
AS-KKF (en option)
Pour raccorder une cartouche filtrante CLAGE KKF aux appareils Zip. Kit de raccordement pour installer le filtre anticalcaire sur le by-pass d'eau chaude du système d'eau.
AS-KKF: Réf. 845073
KXF 2.1 (en option)
La cartouche de filtre submicronique filtre les substances polluantes > 0,2 micromètres et améliore en outre le goût de l’eau. Pour les modèles G4 à partir du 02.2017 et les modèles G5 à partir du 2022.
KXF 2.1: Réf. 893702
KXT (en option)
Pour la robinetterie
KXT: Réf. 4100-44560
- Accessoires d’installationZip-HydroTap- G4-Arc-Montageschablone-de-en-fr.pdf (34 kB)
KXT (en option)
Pour la robinetterie
KXT: Réf. 4100-44561
- Accessoires d’installationZip-HydroTap- G4-Arc-Montageschablone-de-en-fr.pdf (34 kB)
KXT (en option)
Pour la robinetterie
KXT: Réf. 4100-44562
- Accessoires d’installationZip-HydroTap- G4-Arc-Montageschablone-de-en-fr.pdf (34 kB)
KXTV (en option)
Pour robinetterie « Classic », « Classic Plus », « Touch-Free » : Le tableau en acier inoxydable en option avec raccord pour l'évacuation d'eau de l'égouttoir et la pièce d’extension en chrome permet une installation flexible du robinet de prélèvement électronique à tout emplacement en dehors de l’évier. Rallonge de 13,5 cm. Surface: chromée brillante.
KXTV: Réf. 4100-44565
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.ifc (384 kB)
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.rfa (372 kB)
- Accessoires d’installationZip-Montageschablone-Tableau-de-en-fr.pdf (91 kB)
KXTV (en option)
Pour robinetterie « Classic », « Classic Plus », « Touch-Free » : Le tableau en acier inoxydable en option avec raccord pour l'évacuation d'eau de l'égouttoir et la pièce d’extension en chrome permet une installation flexible du robinet de prélèvement électronique à tout emplacement en dehors de l’évier. Rallonge de 13,5 cm. Surface: chromée brossée.
KXTV: Réf. 4100-44566
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.ifc (384 kB)
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.rfa (372 kB)
- Accessoires d’installationZip-Montageschablone-Tableau-de-en-fr.pdf (91 kB)
KXTV (en option)
Pour robinetterie « Classic », « Classic Plus », « Touch-Free » : Le tableau en acier inoxydable en option avec raccord pour l'évacuation d'eau de l'égouttoir et la pièce d’extension permet une installation flexible du robinet de prélèvement électronique à tout emplacement en dehors de l’évier. Rallonge de 13,5 cm. Surface: noir mat.
KXTV: Réf. 4100-44567
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.ifc (384 kB)
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.rfa (372 kB)
- Accessoires d’installationZip-Montageschablone-Tableau-de-en-fr.pdf (91 kB)
KXTV Pro (en option)
Pour robinetterie « Classic », « Classic Plus », « Touch-Free » : Le tableau en acier inoxydable en option avec raccord pour l'évacuation d'eau de l'égouttoir et la pièce d’extension en chrome permet une installation flexible du robinet de prélèvement électronique à tout emplacement en dehors de l’évier. Ø 86 mm perçage nécessaire. Surface: chromée brillante.
KXTV Pro: Réf. 4100-44570
- BIMKXTV Pro fuer Classic_Classic Plus_Touch-Free.rfa (376 kB)
- BIMKXTV Pro fuer Classic_Classic Plus_Touch-Free.ifc (361 kB)
- Accessoires d’installationKXTV-Pro-Montageschablone-de-en-fr-08-2022.pdf (60 kB)
KXTV Pro (en option)
Pour robinetterie « Classic », « Classic Plus », « Touch-Free » : Le tableau en acier inoxydable en option avec raccord pour l'évacuation d'eau de l'égouttoir et la pièce d’extension en chrome permet une installation flexible du robinet de prélèvement électronique à tout emplacement en dehors de l’évier. Ø 86 mm perçage nécessaire. Surface: chromée brossée.
KXTV Pro: Réf. 4100-44571
- BIMKXTV Pro fuer Classic_Classic Plus_Touch-Free.rfa (376 kB)
- BIMKXTV Pro fuer Classic_Classic Plus_Touch-Free.ifc (361 kB)
- Accessoires d’installationKXTV-Pro-Montageschablone-de-en-fr-08-2022.pdf (60 kB)
KXTV Pro (en option)
Pour robinetterie « Classic », « Classic Plus », « Touch-Free » : Le tableau en acier inoxydable en option avec raccord pour l'évacuation d'eau de l'égouttoir et la pièce d’extension en chrome permet une installation flexible du robinet de prélèvement électronique à tout emplacement en dehors de l’évier. Ø 86 mm perçage nécessaire. Surface: noir mat.
KXTV Pro: Réf. 4100-44572
- BIMKXTV Pro fuer Classic_Classic Plus_Touch-Free.rfa (376 kB)
- BIMKXTV Pro fuer Classic_Classic Plus_Touch-Free.ifc (361 kB)
- Accessoires d’installationKXTV-Pro-Montageschablone-de-en-fr-08-2022.pdf (60 kB)
KXV (en option)
Pour robinetterie « Classic », « Classic Plus », « Touch-Free » : La pièce d’extension en chrome optionnelle sert à surélever la robinetterie de prélèvement électronique de 13,5 cm. Surface: chromée brillante.
KXV: Réf. 4100-44165
KXV (en option)
Pour robinetterie « Classic », « Classic Plus », « Touch-Free » : La pièce d’extension en chrome optionnelle sert à surélever la robinetterie de prélèvement électronique de 13,5 cm. Surface: chromée brossée.
KXV: Réf. 4100-44166
KXV (en option)
Pour robinetterie « Classic », « Classic Plus », « Touch-Free » : La pièce d’extension optionnelle sert à surélever la robinetterie de prélèvement électronique de 13,5 cm. Surface: noir mat.
KXV: Réf. 4100-44167
