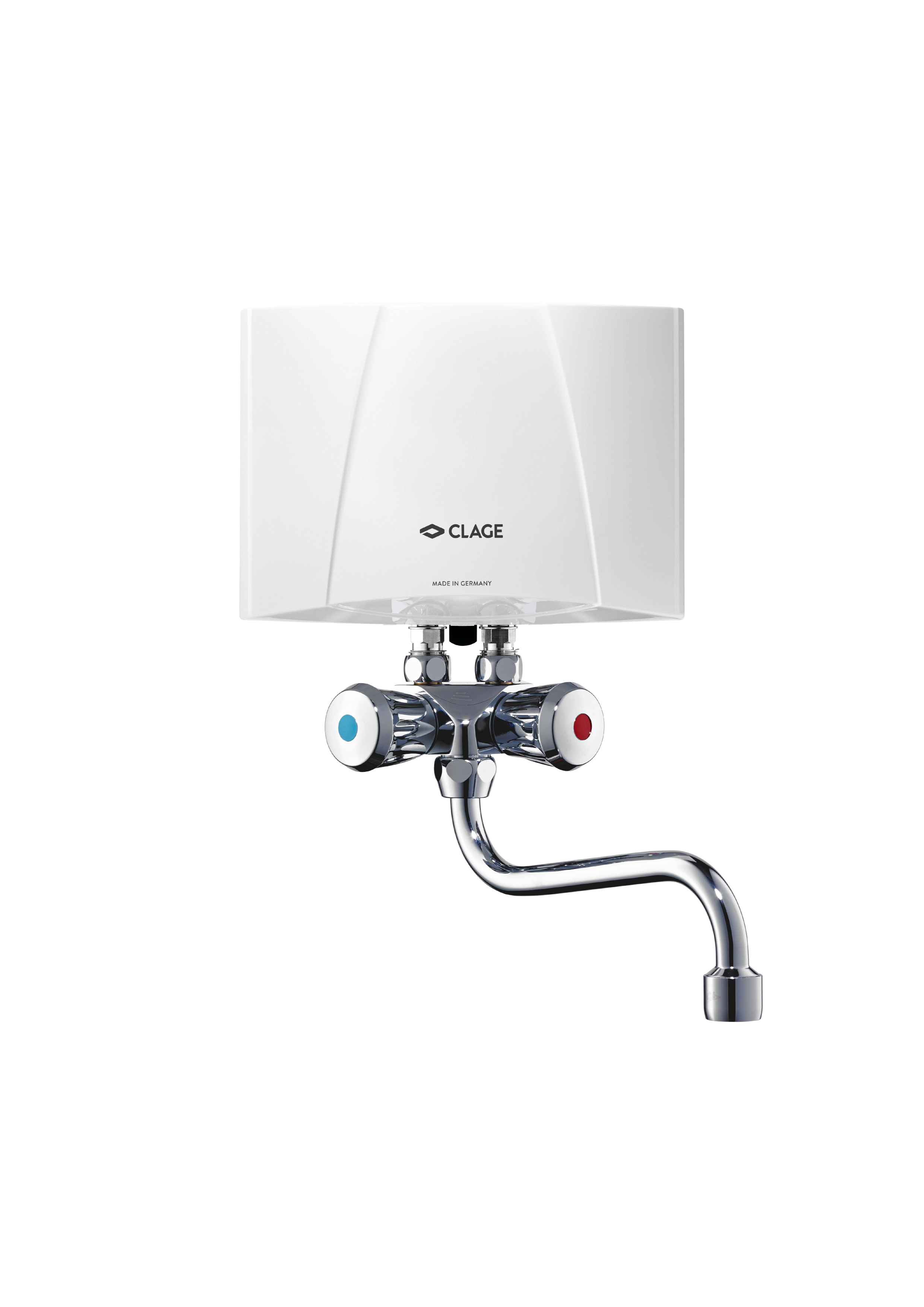

Kit de petit chauffe-eau instantané
M / SMB

Kit de petit chauffe-eau instantané M / SMB

Classe énergétique A

(échelle: A+ à F)

  • M 3 / SMB: 3,5 kW, 230 V
    avec fiche
  • M 3 / SMB (E): 3,5 kW, 230 V
  • M 4 / SMB: 4,4 kW, 230 V

M / SMB est utilisé ici.

  1. Évier

    Évier

  2. Lavabo <nobr>(par ex. dans les toilettes invités)</nobr>

    Lavabo (par ex. dans les toilettes invités)

  3. Sanitaires pour locaux commerciaux

    Sanitaires pour locaux commerciaux

Économisez de l’électricité même au-dessus de l’évier.

Le petit chauffe-eau électrique instantané sans pression est fourni sous la forme d’un ensemble complet avec robinet mitigeur spécial assorti. Installé au-dessus de l’évier, le petit appareil permet d’économiser de l’énergie précieuse en mode veille.

  • Chauffe-eau instantané à commande hydraulique (appareil sur plan) de petite taille pour l’alimentation économique en énergie d’un lavabo ou d’un évier avec mitigeur sans pression à double commande et écoulement par tube pivotant de 16 cm de longueur
  • La complète puissance de chauffe est activée automatiquement dès que l’eau s’écoule à travers l’appareil
  • Efficace système hydraulique pour un jet d’eau optimal avec une consommation d’eau économique
  • Le système de chauffe à fil nu IES® avec cartouche de chauffage remplaçable assure une durée de vie plus longue, moins de tartre et plus d’efficacité, étant plus facile à maintenir
  • Câble secteur longueur 65 cm pour branchement fixe
  • Mode de construction sans pression
  • Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie
  • Dimensions (hauteur × largeur × profondeur) : 13,5 × 18,6 × 8,7 cm

Caractéristiques techniques

>

Valeurs. Données. Faits.




















Kit de petit chauffe-eau instantané M 3 / SMB Kit de petit chauffe-eau instantané M 3 / SMB (E) Kit de petit chauffe-eau instantané M 4 / SMB
Évier Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Évier Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Évier Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux
M 3 / SMB M 3 / SMB (E) M 4 / SMB
Spécifications
Référence
Puissance nominale à 230 V [kW]
Surpression de service admissible [MPa (bar)]
Branchement de l’eau appareil (raccordement vissé)
Branchement de l’eau robinetterie (raccordement vissé)
Capacité d’eau chaude avec Δt = 25 K 1) [l/min]
Quantité d’eau à la mise en marche [l/min]
Max. débit 2) [l/min]
Tension [1~ / N / PE 230 V AC] avec fiche : Schuko Typ-F (CEE 7/7)
Tension [1~ / N / PE 230 V AC] raccordement fixe 3)
Tension [1~ / N / PE 230 V AC] raccordement fixe
Courant nominal à 230 V [A]
Section requise des câbles [mm²]
Température d’entrée max. [°C]
Degré de protection
Résistance spécifique de l’eau à 15 °C [Ωcm] ≥
Poids avec réservoir plein [kg], env.
Pour la France
1500-17103 1500-171032 1500-17104
3,5 3,5 4,4
0 (0) 0 (0) 0 (0)
G ⅜" G ⅜" G ⅜"
G ½" G ½" G ½"
2,0 2,0 2,5
1,3 1,3 1,8
2,0 2,0 2,5



15 15 19
1,5 1,5 2,5
20 20 20
IP 25 IP 25 IP 25
1100 1100 1100
1,5 1,5 1,5

1) Élévation de la température de 15 °C à 40 °C

2) Débit limité pour obtenir une augmentation de température optimale. Adaptable par l’ajustement de la quantité d’eau.

3) Obligatoire en France. Aussi disponible avec fiche Schuko Typ-F (CEE 7/7).

Téléchargement

>

Type de média Titre Date Grandeur

Information produit

M-SMB-PI-fr.pdf

19.03.2018

> télécharger 		Information produit M-SMB-PI-fr.pdf 19.03.2018 449 kB
> télécharger

Mode d’emploi et instructions de montage

MO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf

29.09.2022

> télécharger 		Mode d’emploi et instructions de montage MO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf 29.09.2022 8,0 MB
> télécharger
  Versions plus anciennes>
 Mode d’emploi et instructions de montageMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-03-2021.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-07-2019-BUCH-Online.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMO-GMA-de-en-fr-nl-cs-sk-sv-pt-10-2018-BUCH-Offset.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-11-2017.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMO-GMA-de-en-fr-nl-cs-sk-sv-pt-09-2017.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMO-GMA-de-en-fr-nl-cs-sk-sv-pt-06-2016.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMO-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-02-2015.pdf> télécharger> télécharger
  Autres versions sur demande

Consignes de sécurité

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> télécharger 		Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> télécharger

Label d’energie

M3-Energielabel.pdf

06.09.2017

> télécharger 		Label d’energie M3-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Label d’energie

M7-Energielabel.pdf

06.09.2017

> télécharger 		Label d’energie M7-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Label d’energie

M4-Energielabel.pdf

06.09.2017

> télécharger 		Label d’energie M4-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Fiche technique ErP

M3-M7-ErP-ErP-Produktdatenblatt.pdf

13.02.2017

> télécharger 		Fiche technique ErP M3-M7-ErP-ErP-Produktdatenblatt.pdf 13.02.2017 96 kB
> télécharger

Déclaration de conformité CE

CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf

15.08.2024

> télécharger 		Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf 15.08.2024 2,4 MB
> télécharger

Photo du produit


11.05.2017

> télécharger 		Photo du produit M_SMB_frontal-HighRes.jpg 11.05.2017 537 kB
> télécharger

Catalogue

CLAGE-Broschure-fr.pdf

04.05.2023

> télécharger 		Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 7,5 MB
> télécharger

Catalogue

CLAGE-Cataloque-general-fr.pdf

20.12.2024

> télécharger 		Catalogue CLAGE-Cataloque-general-fr.pdf 20.12.2024 11,6 MB
> télécharger

Liste de prix

CLAGE-Liste-de-prix-france.pdf

20.12.2024

> télécharger 		Liste de prix CLAGE-Liste-de-prix-france.pdf 20.12.2024 1,6 MB
> télécharger

BIM

M3-MBH-SMB-BIM.ifc

12.12.2023

> télécharger 		BIM M3-MBH-SMB-BIM.ifc 12.12.2023 4,7 MB
> télécharger

BIM

M3-MBH-SMB-BIM.rfa

12.12.2023

> télécharger 		BIM M3-MBH-SMB-BIM.rfa 12.12.2023 1,4 MB
> télécharger

Datanorm

Datanorm.zip

03.06.2024

> télécharger 		Datanorm Datanorm.zip 03.06.2024 40 kB
> télécharger

GAEB

GAEB.zip

03.06.2024

> télécharger 		GAEB GAEB.zip 03.06.2024 725 kB
> télécharger

Accessoires

>

CSP 3

CSP 3 (compris dans la livraison)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 3 (< 2 l/min).

CSP 3: Réf. 0010-00421

CSP 6

CSP 6 (compris dans la livraison)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6 (< 3,5 l/min).

CSP 6: Réf. 0010-00461

LS 12

LS 12 (en option)

Bec d’écoulement pivotant 12 cm avec raccordement vissé M 22

LS 12: Réf. 0010-0052

LS 20

LS 20 (en option)

Bec d’écoulement pivotant 20 cm avec raccordement vissé M 22

LS 20: Réf. 0010-0054

LS 30

LS 30 (en option)

Bec d’écoulement pivotant 30 cm avec raccordement vissé M 22

LS 30: Réf. 0010-0055

Vos avantages :

  1. Réduction des coûts d’exploitation

    Réduction des coûts d’exploitation

  2. Gain de place

    Gain de place

  3. Immédiatement à la température

    Immédiatement à la température

  4. Pas d’égouttement des raccords

    Pas d’égouttement des raccords

  5. Plus d’hygiène

    Plus d’hygiène

  6. Respectueux de l’environnement

    Respectueux de l’environnement

Vidéo d'installation

Produits similaires :

Petit chauffe-eau instantané M-O
M-O
hydraulique
M 3-O: 3,5 kW, 230 V, avec fiche
M 3-O (E): 3,5 kW, 230 V
M 4-O: 4,4 kW, 230 V
M 6-O: 5,7 kW, 230 V

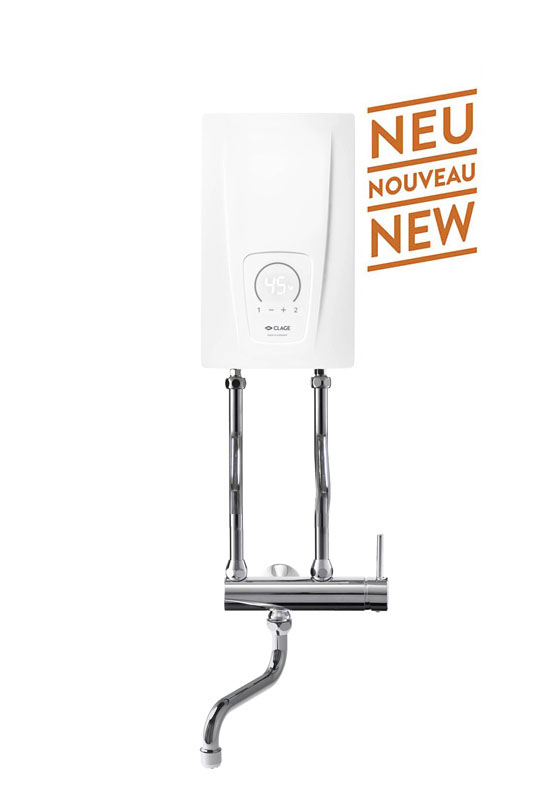

Kit de chauffe-eau instantané électrique compact CEX / CSO
