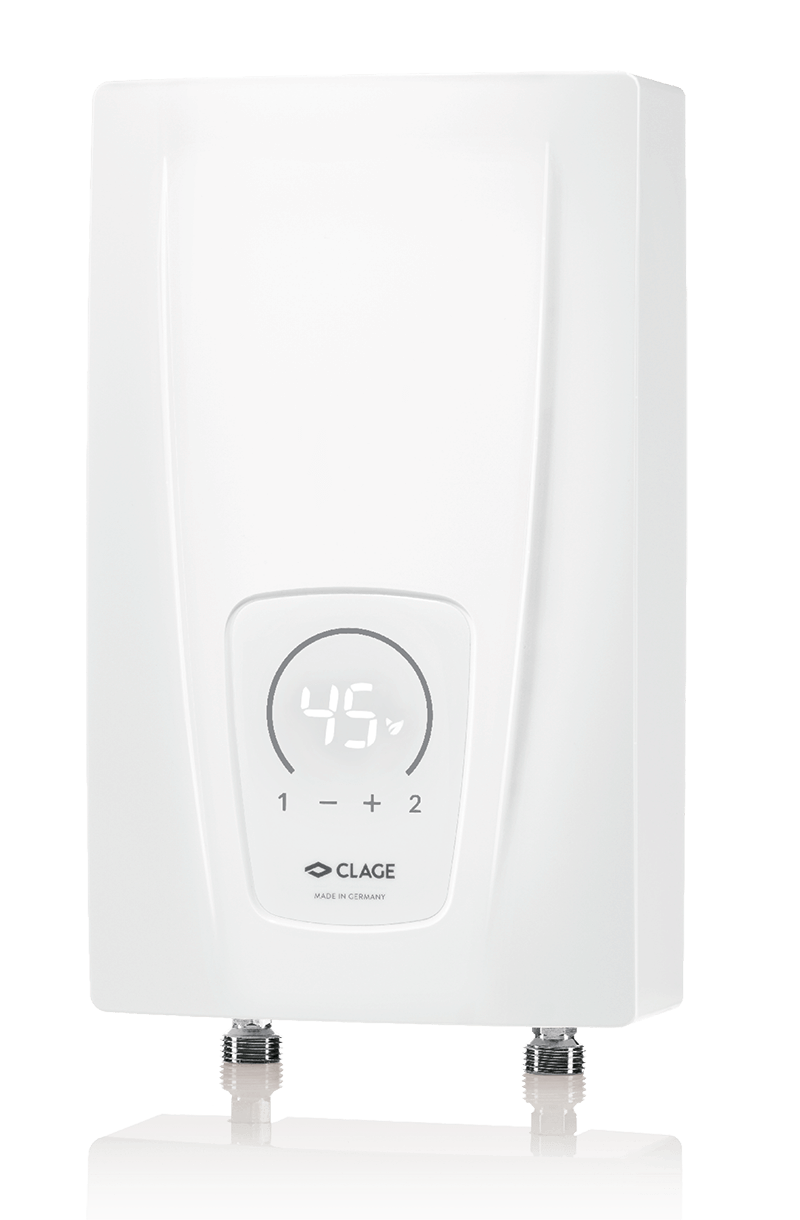

Chauffe-eau instantané électrique compact
CEX 9

Chauffe-eau instantané <nobr>électrique compact</nobr> CEX 9

Classe énergétique A

(échelle: A+ à F)

CEX 9: 6,6/8,8 kW, 220–240 V
connexion fixe

Caractéristiques techniques
Téléchargement
Accessoires

CEX 9 est utilisé ici.

Lavabo
Douche
Évier de cuisine
Évier
Lavabo double

Chauffage rapide et efficace de l’eau.

Chauffe-eau instantané compact pour lavabos, éviers de cuisine ou même douches. La puissance connectée est de 6,6 à 8,8 kW 220 à 240 V. Cela signifie que l’appareil dispose d’une puissance suffisante pour chauffer 5 l/min de l’eau chaude de 35°C à 55°C. La température de l’eau peut être réglée à l’aide du bouton de réglage. Dans de nombreux pays, l’eau froide est plus chaude qu'en Allemagne, de sorte que la puissance inhabituellement faible pour les conditions locales est suffisante pour prendre une douche. Lors de l’installation, le chauffe-eau instantané peut être limité à 6,6 kW. Cela rend l’appareil polyvalent et établit de nouvelles normes pour le chauffage rapide et efficace de l’eau grâce à la technologie de chauffage IES^®.

Chauffe-eau instantané à commande électronique en format compact sur plan
Panneau de commande à touches avec écran LCD pour une programmation au degré près de la température entre 20 °C et 55 °C
Dans la plage de confort comprise entre 35 °C et 43 °C, la température peut être réglée par paliers de 0,5 degré
Deux touches de programmation pour entrer deux températures souhaitées, limitation de température activable et affichage de fonctionnement
Plus besoin d’ajouter d’eau froide
Installation sans problème grâce aux dimensions réduites et aux connexions de raccordement d’eau externes de ½ pouce pour installation résistant à la pression ou sans pression
Une température au degré près grâce au TWIN TEMPERATURE Control TTC^® jusqu’à la pleine puissance nominale.
Avec le Multiple Power System MPS^® la consommation maximale est déterminée lors du montage : 6,6 ou 8,8 kW
Avec prise de raccord fixe au réseau
Module de télécommande disponible comme accessoire : FXS 3 (C)
Peut également être commandé par tablette ou smartphone (à partir de iOS 9 / Android-OS 4.4) (pour cela, un adaptateur radio FXE3 (C) et l'application "Smart Control" sont nécessaires).
Dimensions (hauteur × largeur × profondeur) : 29,4 × 17,7 × 10,4 cm

Caractéristiques techniques

Valeurs. Données. Faits.



CEX 9

Référence

Puissance nominale ¹⁾ (réglage variable grâce au MPS) à 230 V [kW]

Surpression de service admissible [MPa (bar)]

Raccordements d’eau (raccords à vis)

Capacité d’eau chaude avec Δt = 33 K ²⁾ [l/min]

Quantité d’eau à la mise en marche [l/min]

Débit max. ³⁾ [l/min]

Tension [1~ / N / PE 220–240 V AC] raccordement fixe

Courant nominal à 230 V [A]

Section requise des câbles [mm²]

Température d’entrée max. [°C]

Compatibilité solaire ⁴⁾

Degré de protection

Résistance spécifique de l’eau à 15 °C [Ωcm] ≥

Poids avec réservoir plein [kg], env.

2400-26438
6,6	8,8
1 (10)	1 (10)
G ½"	G ½"
2,9	3,8
2	2
5	5

29	38
4	6
60	60

IP 25	IP 25
1100	1100
2,7	2,7

1) La charge connectée réglée influence les valeurs pour le courant nominal, la section de câble et la production d’eau chaude.

2) Élévation de la température de 12 °C à 45 °C

3) Débit limité pour obtenir une augmentation de température optimale

4) Idéal pour le post-chauffage

Téléchargement

	Type de média	Titre	Date	Grandeur
Information produit CEX9-PI-fr.pdf 23.12.2021 > télécharger	Information produit	CEX9-PI-fr.pdf	23.12.2021	430 kB > télécharger
Instructions de montage Beiblatt-Absperrventil-CX-fr-10-2022-Laserdruck.pdf 13.10.2022 > télécharger	Instructions de montage	Beiblatt-Absperrventil-CX-fr-10-2022-Laserdruck.pdf	13.10.2022	156 kB > télécharger
Mode d’emploi et instructions de montage CX3-CEX9-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 29.08.2022 > télécharger	Mode d’emploi et instructions de montage	CX3-CEX9-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf	29.08.2022	6,0 MB > télécharger
		Versions plus anciennes>
	Mode d’emploi et instructions de montage	CX3-CEX9-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-04-2021.pdf> télécharger		> télécharger
		Autres versions sur demande
Mode d’emploi de l’image seulement CX3-230V-Bilderanleitung-Uebertisch.pdf 07.05.2021 > télécharger	Mode d’emploi de l’image seulement	CX3-230V-Bilderanleitung-Uebertisch.pdf	07.05.2021	967 kB > télécharger
Accessoires d’installation Aide-a-l-installation-fr.pdf 18.05.2022 > télécharger	Accessoires d’installation	Aide-a-l-installation-fr.pdf	18.05.2022	246 kB > télécharger
Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > télécharger	Consignes de sécurité	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > télécharger
Label d’energie CEX9-Energielabel.pdf 13.02.2017 > télécharger	Label d’energie	CEX9-Energielabel.pdf	13.02.2017	220 kB > télécharger
Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf 15.08.2024 > télécharger	Déclaration de conformité CE	CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf	15.08.2024	3,0 MB > télécharger
Photo du produit CEX-CX3-Produktfoto.jpg 27.12.2021 > télécharger	Photo du produit	CEX-CX3-Produktfoto.jpg	27.12.2021	50 kB > télécharger
Photo du produit CEX-CX3-45Grad-Produktfoto-links.jpg 27.12.2021 > télécharger	Photo du produit	CEX-CX3-45Grad-Produktfoto-links.jpg	27.12.2021	76 kB > télécharger
Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 > télécharger	Catalogue	CLAGE-Broschure-fr.pdf	04.05.2023	7,5 MB > télécharger
Catalogue CLAGE-Cataloque-general-fr.pdf 20.12.2024 > télécharger	Catalogue	CLAGE-Cataloque-general-fr.pdf	20.12.2024	11,6 MB > télécharger
Liste de prix CLAGE-Liste-de-prix-france.pdf 20.12.2024 > télécharger	Liste de prix	CLAGE-Liste-de-prix-france.pdf	20.12.2024	1,6 MB > télécharger
GAEB GAEB.zip 03.06.2024 > télécharger	GAEB	GAEB.zip	03.06.2024	725 kB > télécharger

Accessoires

Set d'accessoires (compris dans la livraison)

Deux joints, deux mousseurs et une vanne G ½-pouce pour régulation de débit et vanne d’arrêt.

Set d'accessoires: Réf. 82568

CSO (en option)

Mitigeur sur plan (sans pression) à un levier avec écoulement par tube pivotant de 16 cm

CSO: Réf. 1100-04165

CSP 6 (en option)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6 (< 3,5 l/min).

CSP 6: Réf. 0010-00461

CSP 6a (en option)

Régulateur de jet avec embout en chrome M 24a (convient à des armatures avec taraudage à la sortie). Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6a (< 3,5 l/min).

CSP 6a: Réf. 0010-0047

CSP 6i (en option)

Régulateur de jet avec embout en chrome M 22i (convient pour des armatures avec filetage à la sortie). Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6i (< 3,5 l/min).

CSP 6i: Réf. 0010-0046

CXH (en option)

Douchette à main réglable pour chauffe-eau instantané, trois types de jets, insert anti-calcaire, chromé. Dimensions : longueur 22,5 cm, pomme de douche Ø 97 mm

CXH: Réf. 0300-0086

Mode d’emploi et instructions de montageCXH-GMA-de-en-fr-nl-pl-cs-sk-sv-pt-ar.pdf (1,82 MB)

EAK (en option)

Mitigeur mono-commande pour évier avec levier de commande latéral et écoulement tournant 20 cm

EAK: Réf. 1100-04430

FXS 3 (C) Kit de télécommande radio (en option)

– UNIQUEMENT POUR LES APPAREILS CONSTRUITS À PARTIR DE 2022 – Télécommande radio FX 3 plus adaptateur radio Bluetooth FXE 3 (C) en kit pour le montage dans le chauffe-eau instantané. La télécommande radio permet, en plus de la commande sur l'appareil, de régler facilement la température du chauffe-eau instantané à une distance d'environ 10 mètres dans le bâtiment. Transmission radio Bluetooth sécurisée, sélection de la température en continu via deux touches, deux touches de valeur fixe et un affichage LCD, support mural magnétique et piles (fournies). IP 20. dimensions (H × L × P) : 5,8 × 12,5 × 1,9 cm.

FXS 3 (C) Kit de télécommande radio: Réf. 3200-34027

Extension FXE 3 (C) (en option)

– UNIQUEMENT POUR LES APPAREILS CONSTRUITS À PARTIR DE 2022 – Adaptateur radio Bluetooth à installer dans le chauffe-eau instantané pour relier le chauffe-eau instantané électrique au smartphone / à la tablette via l'application "Smart Control" ou une télécommande CLAGE. Cette extension est nécessaire si les appareils ne sont pas encore équipés d'une télécommande radio FX 3.

Extension FXE 3 (C): Réf. 3200-34026

FXS Next (C) (en option)

Télécommande radio Bluetooth pour chauffe-eau instantané électronique, sélection de la température et réglages par touches sensitives dans un menu intuitif, avec écran E-Paper, connexion Bluetooth pour la transmission sécurisée des données entre la télécommande radio et le chauffe-eau instantané, adaptateur radio FXE 3 pour le montage dans le chauffe-eau instantané (série C) inclus dans la livraison de FXS Next, piles et support mural magnétique inclus dans la livraison

FXS Next (C): Réf. 3200-34024
