Chauffe-eau à module électronique
ISX 13

Classe énergétique A

(échelle: A+ à F)

ISX 13: 11/13,5 kW, 400 V

Caractéristiques techniques
Téléchargement
Accessoires

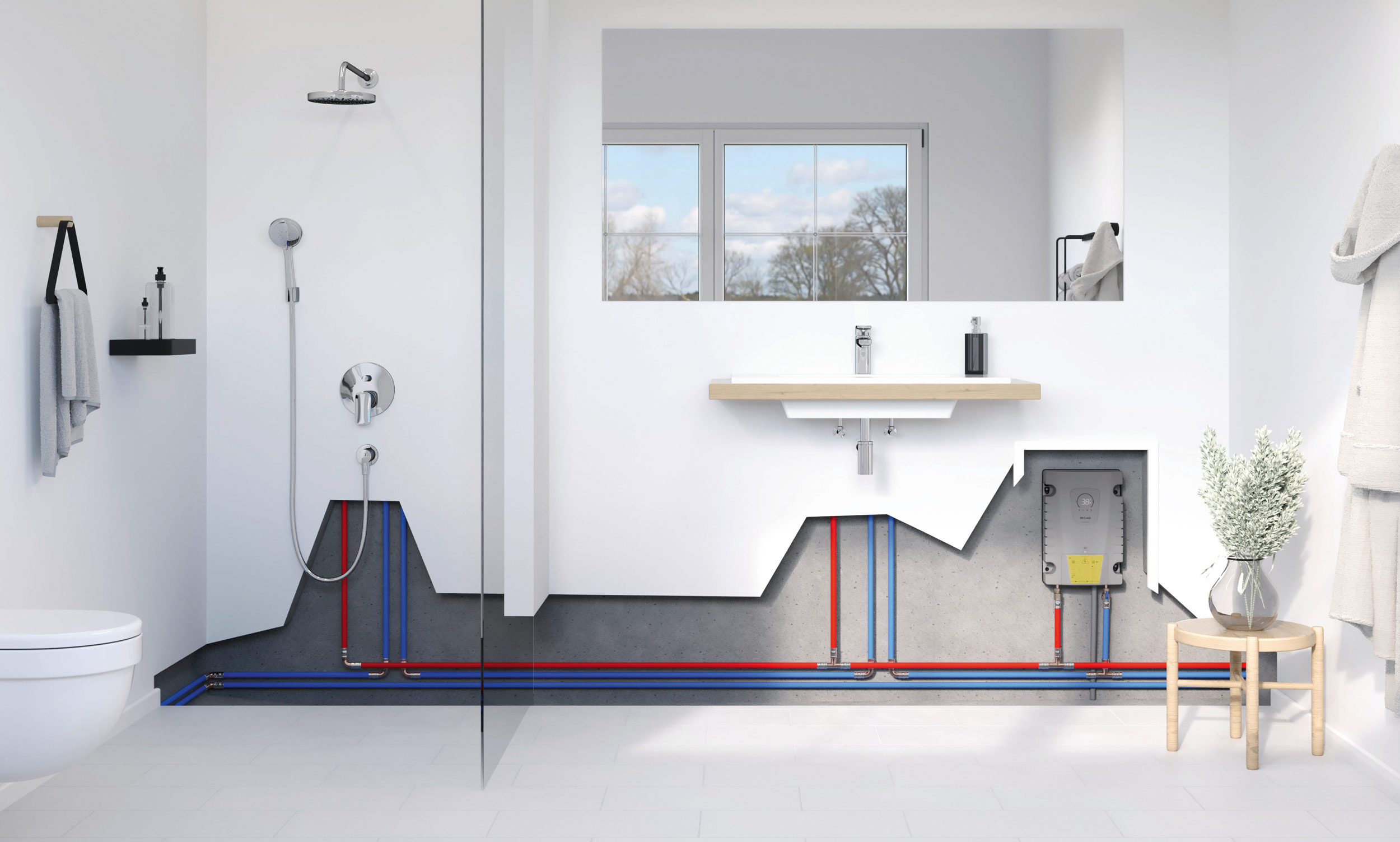

ISX 13 est utilisé ici.

Lavabo
Douche
Évier de cuisine

ISX 13 : Caché dans le mur !
Intégré, robuste et connecté intelligemment

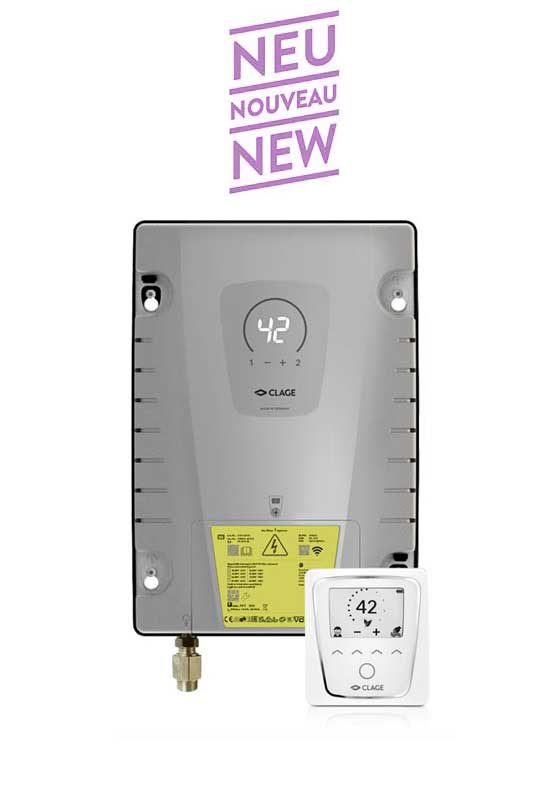

Nouveauté produit
Le nouveau chauffe-eau instantané e-modulable ISX 13 a été spécialement conçu pour une installation encastrée / en façade. Son concept est idéal pour une intégration flexible dans l'infrastructure du bâtiment : il permet une installation simple sans support mural et sans avoir à retirer la hotte.

Awards Chauffe-eau à module électronique ISX 13

Chauffe-eau instantané modulaire à régulation entièrement électronique avec panneau de commande à touches sensitives et affichage LED pour une alimentation en eau chaude confortable et économique d'un ou plusieurs points de puisage
Réglage de la température, Définition de profils de température individuels et consultation des valeurs de consommation via la télécommande E-Paper FX Next fournie ou, en option, via le smartphone
Toujours une température au degré près entre 20 °C et 60 °C grâce au TWIN TEMPERATURE Control TTC® et à la régulation dynamique du débit SERVOTRONIC®
Le système de chauffage à fil nu IES® assure une plus grande longévité, moins d'entartrage et est efficace et facile à entretenir
Système de sécurité électronique avec détection des bulles d'air, coupure de la température et de la pression et fonction d'arrêt de l'eau
Le Multiple Power System MPS® permet de définir la puissance maximale absorbée lors de l'installation : 11 ou 13,5 kW
Débit d'eau de mise en marche particulièrement faible à partir de 1,5 l/min grâce à une technique innovante d'écoulement de l'eau
Fonction WLAN et Bluetooth® intégrée pour la connexion à un smartphone et à une tablette (l'application gratuite "Smart Control" est nécessaire à cet effet)
Interface Modbus pour l'intégration dans la gestion technique du bâtiment
Convient pour le réchauffage d'eau préchauffée (température d'arrivée autorisée jusqu'à 70 °C)

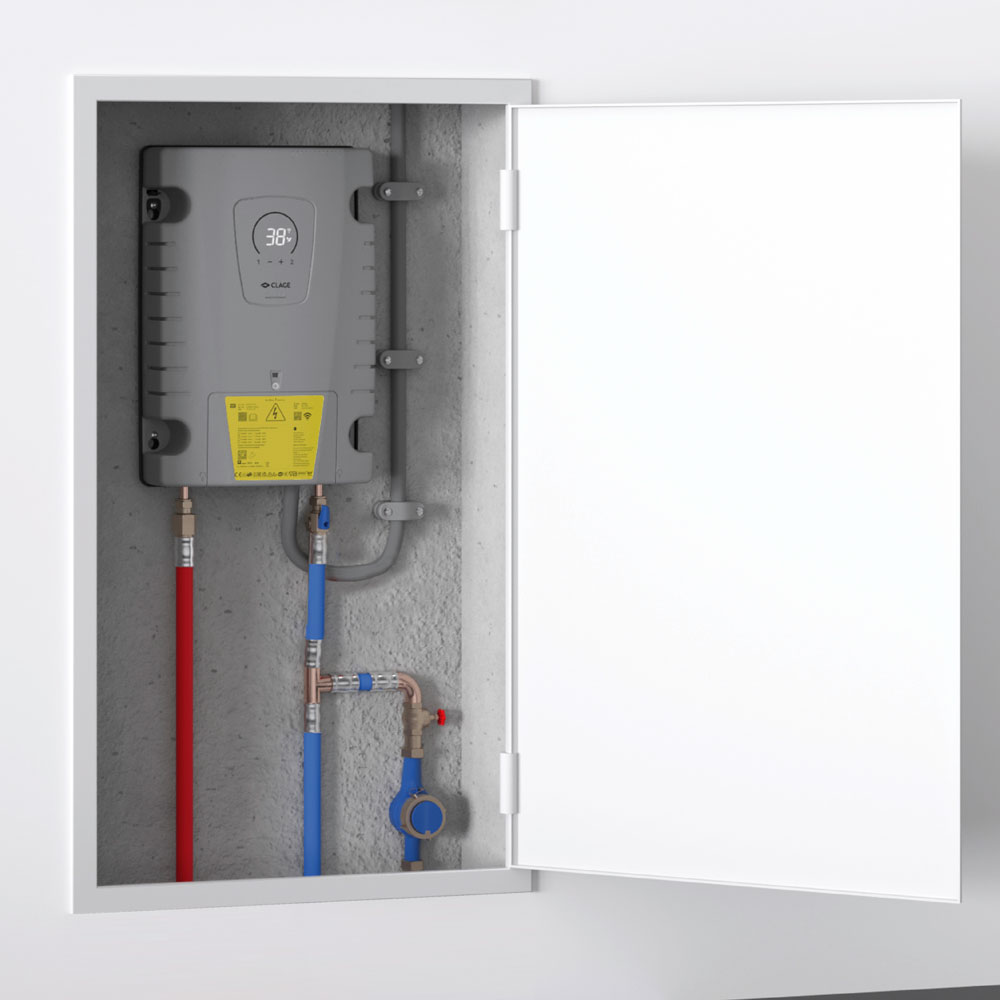

Possibilité de montage directdans le cadre d'une installation en applique (au besoin dans l'armoire encastrée CLAGE disponible en option avec trappe de visite), dans des cloisons sèches ou au-dessus d'un faux plafond (sans support mural séparé)
Montage et raccordement électrique possibles sans retirer la hotte
Raccordement d'eau librement accessible par le bas avec filetage extérieur ½ pouce et vanne d'arrêt
Dimensions (hauteur × largeur × profondeur) : 40,2 × 27,8 × 9,9 cm

Caractéristiques techniques

Valeurs. Données. Faits.



ISX 13

Référence

Puissance nominale ¹⁾ (réglage variable grâce au MPS) à 400 V [kW]

Pression de service admissible[MPa (bar)] ²⁾

Raccordements d’eau (raccords à vis)

Capacité d’eau chaude avec Δt = 28 K ³⁾ [l/min]

Quantité d’eau à la mise en marche [l/min]

Débit automatique max. [l/min] ⁴⁾

Tension [3~ / PE 400 V AC] raccordement fixe ⁵⁾

Courant nominal à 400 V [A]

Section requise des câbles [mm²]

Température d’entrée max. [°C]

Compatibilité solaire ⁶⁾

Degré de protection

Résistance spécifique de l’eau à 15 °C [Ωcm] ≥

Poids avec réservoir plein [kg], env.

3200-36713
11	13,5
1 (10)	1 (10)
G ½"	G ½"
5,6	6,9
1,5	1,5


16	20
1,5	2,5
70	70

IP 21	IP 21
1100	1100
4,5	4,5

1) La charge connectée réglée influence les valeurs pour le courant nominal, la section de câble et la production d’eau chaude.

2) Agréé également pour un fonctionnement sans pression

3) Élévation de la température de 12 °C à 40 °C, Eau mélangée

4) En fonction de la pression de ligne, de la température sélectionnée et de la température d’entrée

5) Possibilité de raccordement à 380 V

6) Idéal pour le post-chauffage

Téléchargement

	Type de média	Titre	Date	Grandeur
Information produit ISX-ISX13-PI-fr.pdf 12.01.2024 > télécharger	Information produit	ISX-ISX13-PI-fr.pdf	12.01.2024	819 kB > télécharger
Brochure produit ISX-Brochure-fr.pdf 29.07.2024 > télécharger	Brochure produit	ISX-Brochure-fr.pdf	29.07.2024	3,4 MB > télécharger
Mode d’emploi et instructions de montage ISX-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 05.06.2024 > télécharger	Mode d’emploi et instructions de montage	ISX-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	05.06.2024	46,2 MB > télécharger
Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > télécharger	Consignes de sécurité	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > télécharger
Label d’energie ISX13-Energielabel_2023.pdf 11.01.2024 > télécharger	Label d’energie	ISX13-Energielabel_2023.pdf	11.01.2024	1,8 MB > télécharger
Fiche technique ErP ISX12-ISX13-ISX27-ErP-Produktdatenblatt.pdf 28.09.2023 > télécharger	Fiche technique ErP	ISX12-ISX13-ISX27-ErP-Produktdatenblatt.pdf	28.09.2023	101 kB > télécharger
Vue détaillée ISX-Hausflur-gefüllt-1000-q60.jpg 09.01.2024 > télécharger	Vue détaillée	ISX-Hausflur-gefüllt-1000-q60.jpg	09.01.2024	68 kB > télécharger
Photo image ISX-Duschbad-Kueche-Milieu-v3-2500x1503-q62.jpg 09.01.2024 > télécharger	Photo image	ISX-Duschbad-Kueche-Milieu-v3-2500x1503-q62.jpg	09.01.2024	294 kB > télécharger

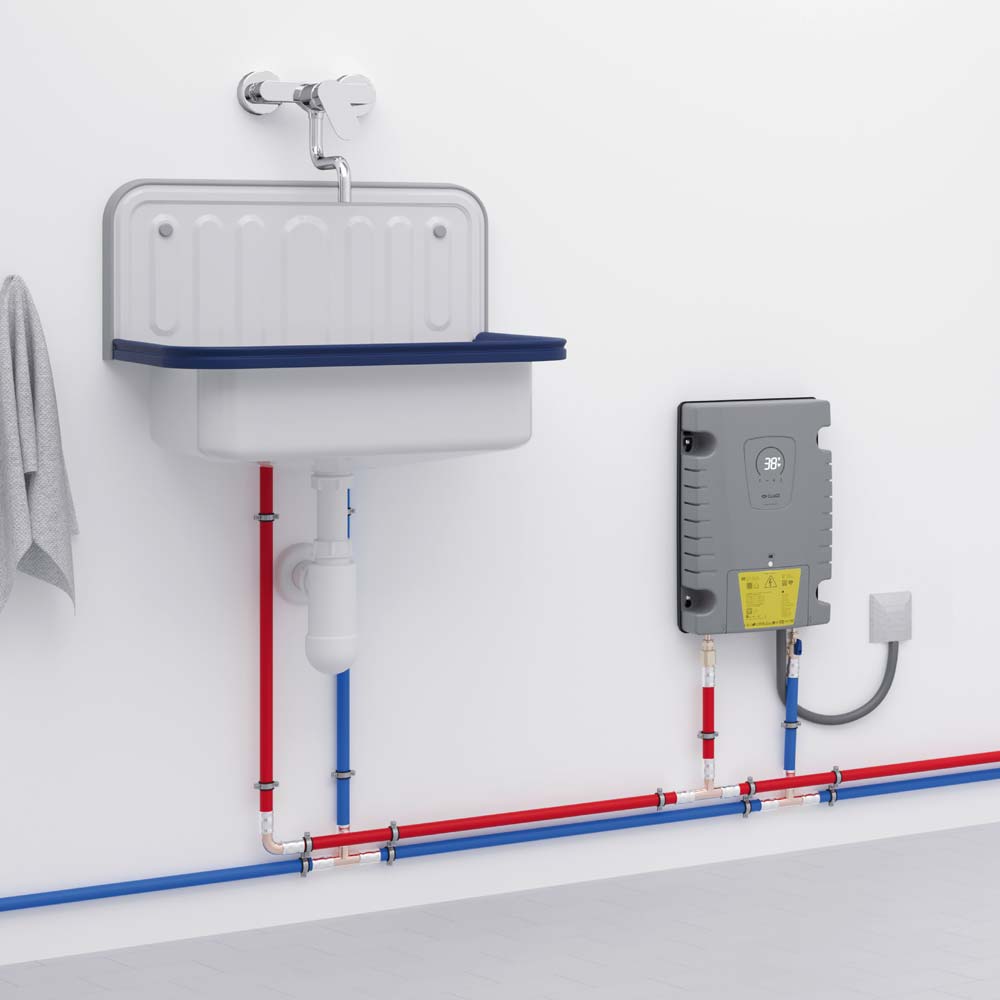

Photo image ISX-HWR-Milieu-v2-1000-q40.jpg 09.01.2024 > télécharger	Photo image	ISX-HWR-Milieu-v2-1000-q40.jpg	09.01.2024	43 kB > télécharger
Brochure CLAGE-ISX-Brochure-fr.pdf 16.08.2024 > télécharger	Brochure	CLAGE-ISX-Brochure-fr.pdf	16.08.2024	2,9 MB > télécharger
Liste de prix CLAGE-Liste-de-prix-france.pdf 20.12.2024 > télécharger	Liste de prix	CLAGE-Liste-de-prix-france.pdf	20.12.2024	1,6 MB > télécharger
BIM DX3_ISX.rfa 28.08.2024 > télécharger	BIM	DX3_ISX.rfa	28.08.2024	1,8 MB > télécharger
BIM DX3_ISX.ifc 28.08.2024 > télécharger	BIM	DX3_ISX.ifc	28.08.2024	7,7 MB > télécharger
Datanorm Datanorm.zip 03.06.2024 > télécharger	Datanorm	Datanorm.zip	03.06.2024	40 kB > télécharger
GAEB GAEB.zip 03.06.2024 > télécharger	GAEB	GAEB.zip	03.06.2024	725 kB > télécharger

Accessoires

FX Next (compris dans la livraison)

Télécommande radio Bluetooth pour chauffe-eau instantané électronique, sélection de la température et réglages par touches sensitives dans un menu intuitif, avec écran E-Paper, connexion Bluetooth pour une transmission sécurisée des données entre la télécommande radio et le chauffe-eau instantané, adaptateur radio FXE 3 à intégrer dans le chauffe-eau instantané inclus dans la livraison de FXS Next, piles et support mural magnétique inclus dans la livraison

FX Next: Réf. 3200-34023

FX 3 (en option)

Télécommande supplémentaire permettant de régler facilement la température du chauffe-eau instantané à une distance d'environ 10 mètres dans le bâtiment. Transmission radio ^Bluetooth® sécurisée, sélection de la température en continu via deux boutons, deux boutons de valeur fixe et un affichage LCD, support mural magnétique et piles (fournies). IP 20. dimensions (H × L × P) : 5,8 × 12,5 × 1,9 cm.

FX 3: Réf. 3200-34021
