Kit de petit chauffe-eau instantané
MCX Blue

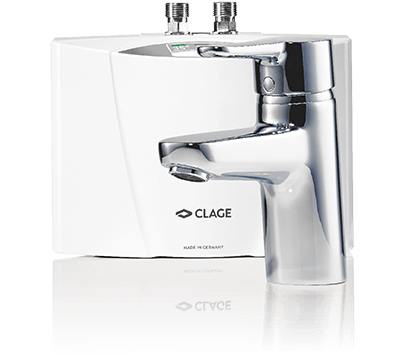

Kit de petit chauffe-eau instantané MCX Blue

Classe énergétique A

(échelle: A+ à F)

  • MCX Blue: 3,5 kW, 230 V
    avec fiche
  • MCX (E) Blue: 3,5 kW, 230 V

MCX Blue est utilisé ici.

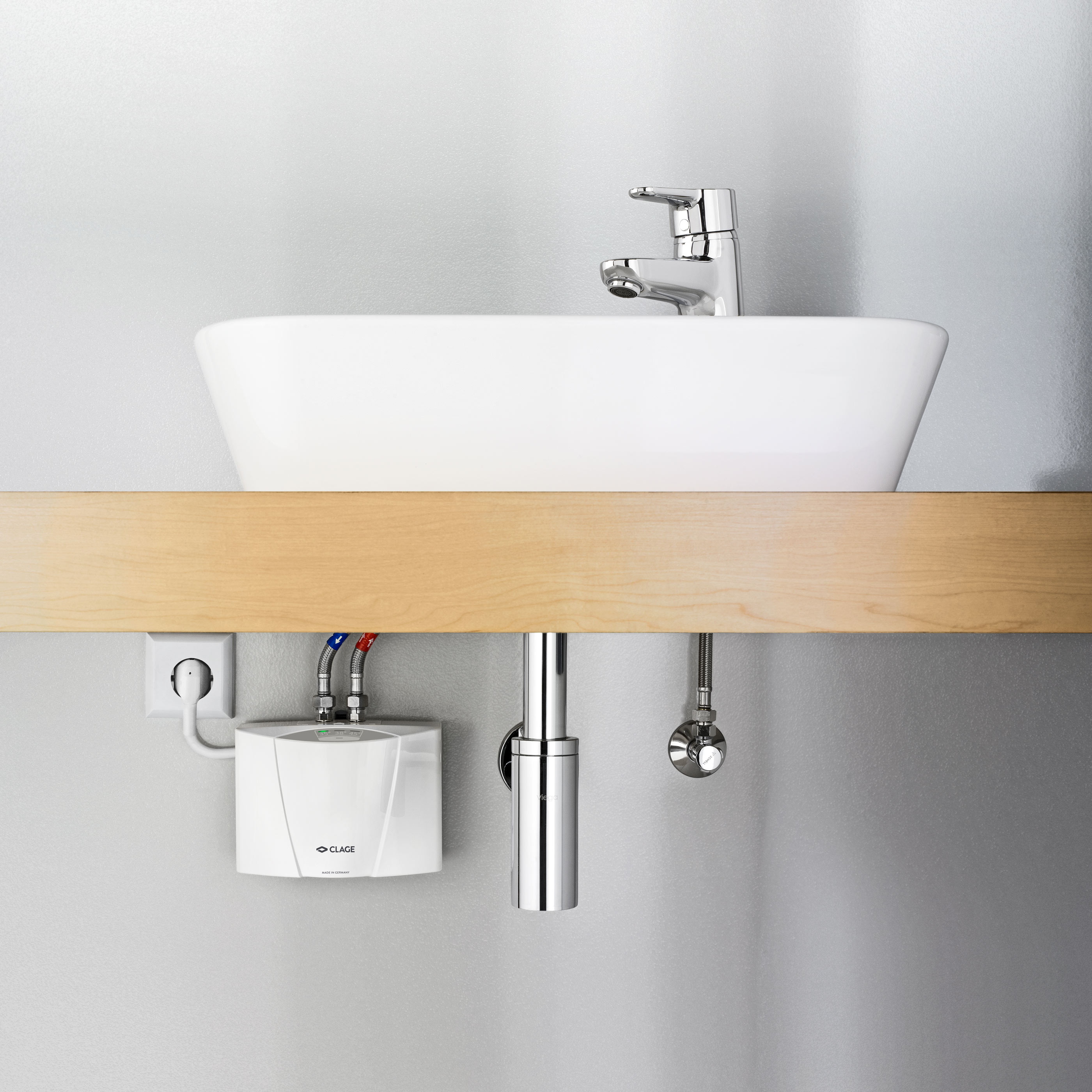

  1. Lavabo <nobr>(par ex. dans les toilettes invités)</nobr>

    Lavabo (par ex. dans les toilettes invités)

  2. Sanitaires pour locaux commerciaux

    Sanitaires pour locaux commerciaux

La solution système pour le lavabo.

« MCX Blue », la combinaison d’un petit chauffe-eau instantané électrique avec une robinetterie spéciale est une solution idéale pour l’alimentation en eau chaude énergétiquement efficace d’un lavabo.

Awards Kit de petit chauffe-eau instantané MCX Blue
  • Chauffe-eau instantané à régulation électronique avec mitigeur innovant à un levier pour un lavage des mains énergétiquement efficace
  • Commande intuitive de la température utile par la position centrale du levier de commande
  • Économies d’eau grâce et aux circuits d’eau très courts
  • Répond aux exigences les plus sévères en matière d’hygiène de l’eau grâce au corps de robinet isolé des circuits d’eau et l’utilisation de matériaux sans nickel ni plomb
  • Panneau de commande à touches sur le chauffe-eau instantané avec touche tactile pour le réglage de température maximale de sortie sur 35 °C, 38 °C ou 45°C au maximum
  • Montage particulièrement rapide et simple du système
  • Robinetterie base pression avec un système de fixation Easy Fix, bouton de tirage pour la vidange du lavabo et trois tuyaux de raccordement flexibles ⅜ pouce
  • Prêt à être connecté
  • Module de télécommande disponible comme accessoire : Télécommande radio FX
  • Dimensions (hauteur × largeur × profondeur) : 13,5 × 18,6 × 8,7 cm

Caractéristiques techniques

>

Valeurs. Données. Faits.



















Kit de petit chauffe-eau instantané MCX Blue Kit de petit chauffe-eau instantané MCX (E) Blue
Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux
MCX Blue MCX (E) Blue
Spécifications
Référence
Puissance nominale à 230 V [kW]
Surpression de service admissible [MPa (bar)]
Raccordements d’eau (raccords à vis)
Capacité d’eau chaude avec Δt = 25 K 1) [l/min]
Quantité d’eau à la mise en marche [l/min]
Max. débit 2) [l/min]
Tension [1~ / N / PE 220–240 V AC] avec fiche : Schuko Typ-F (CEE 7/7)
Tension [1~ / N / PE 220–240 V AC] raccordement fixe 3)
Courant nominal à 230 V [A]
Section requise des câbles [mm²]
Température d’entrée max. [°C]
Compatibilité solaire 4)
Degré de protection
Résistance spécifique de l’eau à 15 °C [Ωcm] ≥
Poids avec réservoir plein [kg], env.
Pour la France
1500-15133 1500-151332
3,5 3,5
1 (10) 1 (10)
G ⅜" G ⅜"
2,0 2,0
1,2 1,2
1,9 1,9


15 15
1,5 1,5
70 70
IP 25 IP 25
1100 1100
1,5 1,5

1) Élévation de la température de 15 °C à 40 °C

2) Débit limité pour obtenir une augmentation de température optimale. Adaptable par l’ajustement de la quantité d’eau.

3) Obligatoire en France. Aussi disponible avec fiche Schuko Typ-F (CEE 7/7).

4) Idéal pour le post-chauffage

Téléchargement

>

Type de média Titre Date Grandeur

Information produit

MCX-Blue-PI-fr.pdf

10.09.2024

> télécharger 		Information produit MCX-Blue-PI-fr.pdf 10.09.2024 813 kB
> télécharger

Mode d’emploi et instructions de montage

MCX-GMA-de-en-fr-nl-pl-cs-pt.pdf

08.05.2024

> télécharger 		Mode d’emploi et instructions de montage MCX-GMA-de-en-fr-nl-pl-cs-pt.pdf 08.05.2024 6,5 MB
> télécharger
  Versions plus anciennes>
 Information produitMCX2.0-GMA-de-en-fr-nl-pl-cs-pt-07-2022.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMCX-GMA-de-en-fr-nl-pl-cs-pt-05-2022.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMCX2.0-GMA-de-en-fr-nl-pl-cs-pt-06-2020.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMCX-GMA-de-en-fr-nl-pl-cs-09-2017.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMCX-GMA-de-en-fr-nl-pl-cs-03-2016.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMCX-GMA-de-en-fr-nl-pl-cs-02-2016.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMCX-GMA-de-en-fr-nl-pl-cs-07-2015.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageMCX-GMA-de-en-fr-nl-pl-cs-04-2015.pdf> télécharger> télécharger
  Autres versions sur demande

Mode d’emploi et instructions de montage

EWT-GMA-de-en.pdf

08.09.2016

> télécharger 		Mode d’emploi et instructions de montage EWT-GMA-de-en.pdf 08.09.2016 994 kB
> télécharger

Consignes de sécurité

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> télécharger 		Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> télécharger

Label d’energie

MCX-Blue-Energielabel.pdf

04.03.2019

> télécharger 		Label d’energie MCX-Blue-Energielabel.pdf 04.03.2019 219 kB
> télécharger

Fiche technique ErP

MCX3-MCX7-ErP-Produktdatenblatt.pdf

13.02.2017

> télécharger 		Fiche technique ErP MCX3-MCX7-ErP-Produktdatenblatt.pdf 13.02.2017 95 kB
> télécharger

Déclaration de conformité CE

CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf

15.08.2024

> télécharger 		Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf 15.08.2024 3,0 MB
> télécharger

NF

NF-30-07-2024-NF089-2683-MCX-MBX.pdf

24.09.2021

> télécharger 		NF NF-30-07-2024-NF089-2683-MCX-MBX.pdf 24.09.2021 801 kB
> télécharger

Photo du produit


16.04.2018

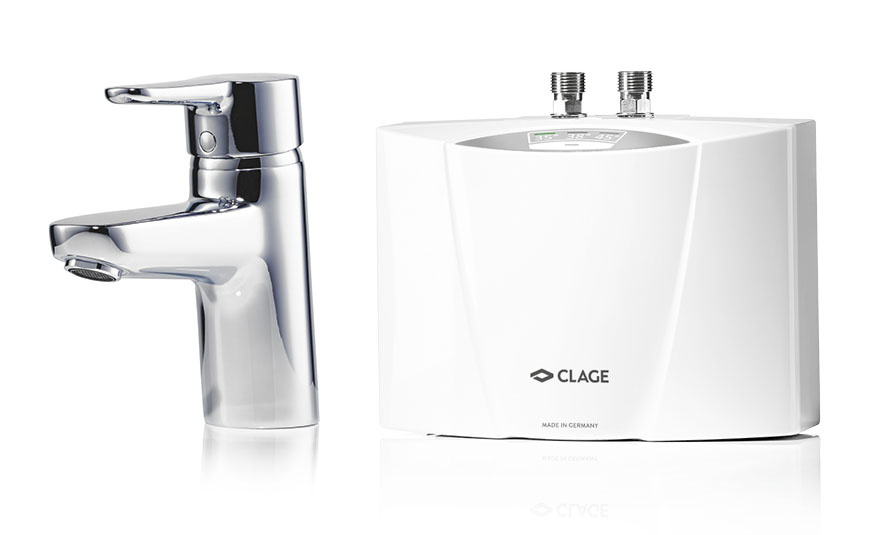

> télécharger 		Photo du produit MCX-Blue-E-Kleindurchlauferhitzer.jpg 16.04.2018 37 kB
> télécharger

Vue détaillée


16.04.2018

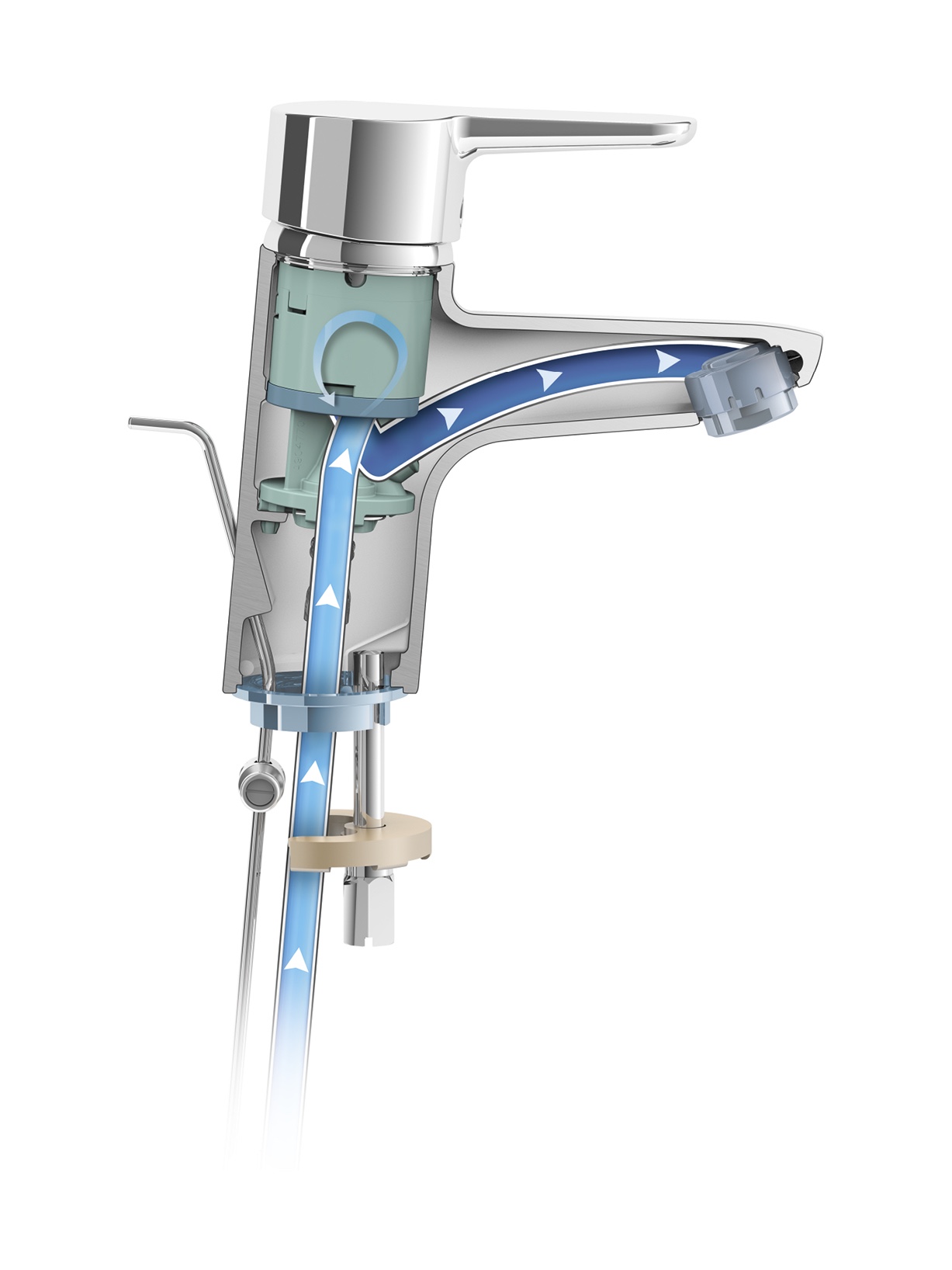

> télécharger 		Vue détaillée MCX-Blue-Armatur-E-Kleindurchlauferhitzer-Schnittzeichnung.jpg 16.04.2018 142 kB
> télécharger

Photo image


16.04.2018

> télécharger 		Photo image MCX-Blue-E-Kleindurchlauferhitzer.jpg 16.04.2018 827 kB
> télécharger

Catalogue

CLAGE-Broschure-fr.pdf

04.05.2023

> télécharger 		Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 7,5 MB
> télécharger

Catalogue

CLAGE-Cataloque-general-fr.pdf

20.12.2024

> télécharger 		Catalogue CLAGE-Cataloque-general-fr.pdf 20.12.2024 11,6 MB
> télécharger

Renseignements généraux

2022-07-06-ACS-Zertifikat-MCX-Blue---17-ACC-LY-302.PDF

12.12.2019

> télécharger 		Renseignements généraux 2022-07-06-ACS-Zertifikat-MCX-Blue---17-ACC-LY-302.PDF 12.12.2019 1,6 MB
> télécharger

BIM

MCX-Blue-Durchlauferhitzer-MCX3-001-BIM.ifc

17.04.2018

> télécharger 		BIM MCX-Blue-Durchlauferhitzer-MCX3-001-BIM.ifc 17.04.2018 4,4 MB
> télécharger

BIM

MCX-Blue-Armatur-EWT-001-BIM.ifc

17.04.2018

> télécharger 		BIM MCX-Blue-Armatur-EWT-001-BIM.ifc 17.04.2018 3,4 MB
> télécharger

BIM

MCX-Blue-002-BIM.rfa

17.04.2018

> télécharger 		BIM MCX-Blue-002-BIM.rfa 17.04.2018 608 kB
> télécharger

BIM

CLAGE_EWT_BLUE.rfa

12.12.2023

> télécharger 		BIM CLAGE_EWT_BLUE.rfa 12.12.2023 676 kB
> télécharger

BIM

CLAGE_EWT_BLUE.ifc

12.12.2023

> télécharger 		BIM CLAGE_EWT_BLUE.ifc 12.12.2023 787 kB
> télécharger

Datanorm

Datanorm.zip

03.06.2024

> télécharger 		Datanorm Datanorm.zip 03.06.2024 40 kB
> télécharger

GAEB

GAEB.zip

03.06.2024

> télécharger 		GAEB GAEB.zip 03.06.2024 725 kB
> télécharger

Accessoires

>

CSP 3

CSP 3 (compris dans la livraison)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 3 (< 2 l/min).

CSP 3: Réf. 0010-00421

FXS 3 (D, M)

FXS 3 (D, M) (en option)

FX 3 Télécommande radio et adaptateur radio Bluetooth® FXE dans un set pour installation dans le chauffe-eau instantané. En plus de la commande sur l’appareil, la télécommande radio permet le réglage confortable de la température du chauffe-eau instantané sur une distance d’environ 10 mètres dans le bâtiment. Transmission sans fil Bluetooth sécurisée, sélection continue de la température par deux touches, deux touches à valeur fixe et un écran LCD, support mural magnétique et piles (inclus). IP 20. Dimensions (H × B × T) : 5,8 × 12,5 × 1,9 cm

FXS 3 (D, M): Réf. 3200-34020

FXE 3 (D, M)

FXE 3 (D, M) (en option)

Adaptateur radio Bluetooth® à installer dans le chauffe-eau instantané pour connecter le chauffe-eau instantané électrique au Smartphone / Tablette ou à la télécommande CLAGE. Cette extension est nécessaire si les appareils ne sont pas encore équipés d’une télécommande radio FX 3

FXE 3 (D, M): Réf. 3200-34022

Caractéristiques intéressantes.

  1. Smart Control adaptable

    Smart Control adaptable

  2. Radiocommande (en option)

    Radiocommande (en option)

  3. Compatible avec des installations solaires, idéal pour le post-chauffage

    Compatible avec des installations solaires, idéal pour le post-chauffage
