Petit chauffe-eau instantané, sans pression
M

Petit chauffe-eau instantané, sans pression M

Classe énergétique A

(échelle: A+ à F)

  • M 3: 3,5 kW, 230 V
    avec fiche
  • M 3 (E): 3,5 kW, 230 V
  • M 4: 4,4 kW, 230 V
  • M 6: 5,7 kW, 230 V
  • M 7: 6,5 kW, 400 V

M est utilisé ici.

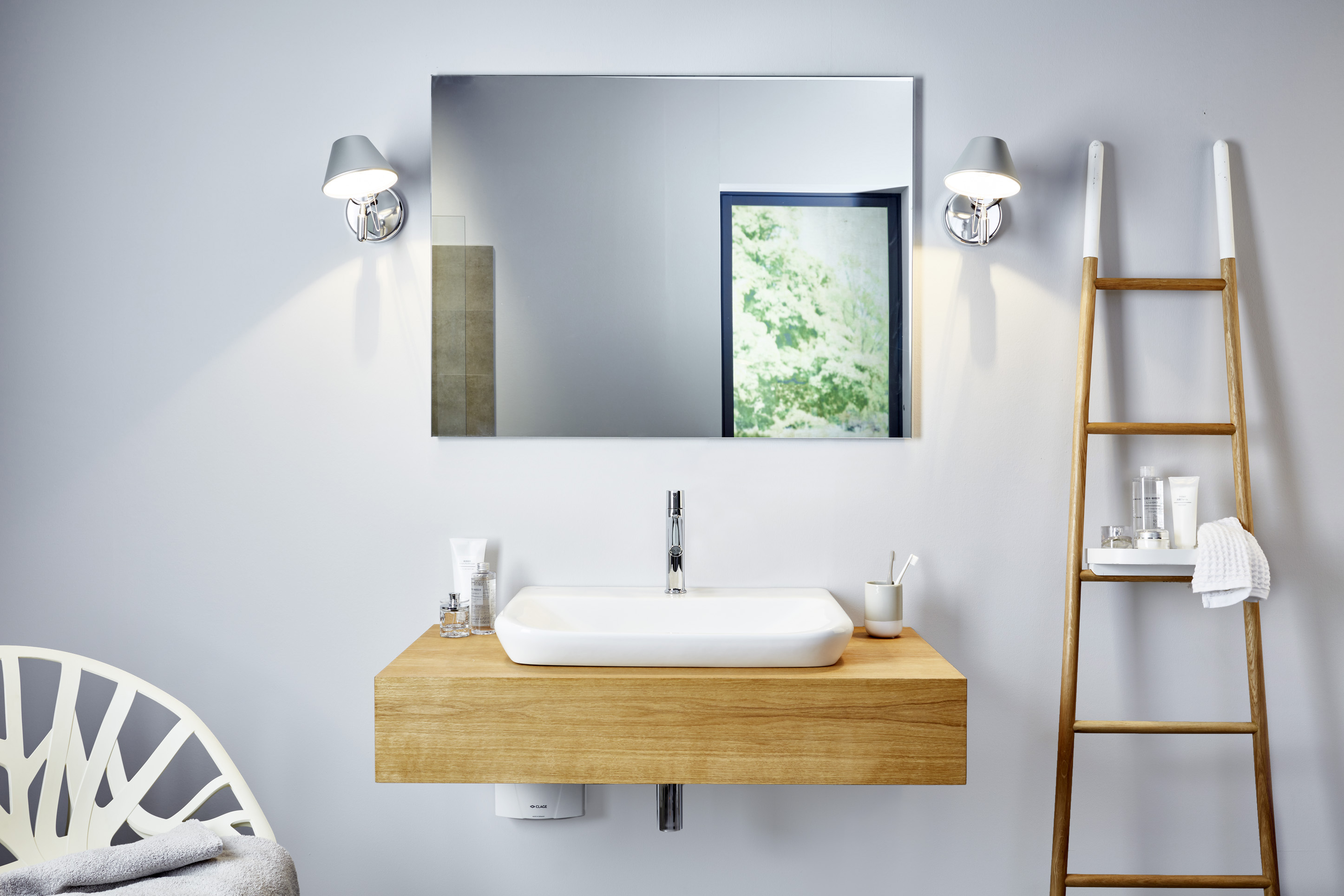

  1. Lavabo <nobr>(par ex. dans les toilettes invités)</nobr>

    Lavabo (par ex. dans les toilettes invités)

  2. Sanitaires pour locaux commerciaux

    Sanitaires pour locaux commerciaux

  3. Kitchenette

    Kitchenette

Installation rapide et sûre.

Le petit chauffe-eau instantané électrique M sans pression ou dit écoulement libre constitue le bon choix pour une solution bon marché qui réduit le temps d’attente sur chaque lavabo.

  • Chauffe-eau instantané à commande hydraulique pour l’alimentation de lavabo efficace en énergie
  • Installation bon marché et rapide, idéal pour le remplacement des petits chauffe-eau conventionnels
  • La puissance de chauffe totale est activée automatiquement dès que l’eau coule à travers l’appareil
  • Mode de construction sans pression ou dit écoulement libre, ne convient qu’à des robinetteries basse pression
  • Disponible également sous forme de kits complets avec armature, M  / END, M  / SNM et M  / SMB
  • Dimensions (hauteur × largeur × profondeur) : 13,5 × 18,6 × 8,7 cm

Caractéristiques techniques

>

Valeurs. Données. Faits.






















Petit chauffe-eau instantané, sans pression M 3 Petit chauffe-eau instantané, sans pression M 3 (E) Petit chauffe-eau instantané, sans pression M 4 Petit chauffe-eau instantané, sans pression M 6 Petit chauffe-eau instantané, sans pression M 7
Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Kitchenette Lavabo <nobr>(par ex. dans les toilettes invités)</nobr> Sanitaires pour locaux commerciaux Kitchenette
M 3 M 3 (E) M 4 M 6 M 7
Spécifications
Référence
Puissance nominale à 230 V [kW]
Puissance nominale à 400 V [kW]
Surpression de service admissible [MPa (bar)]
Raccordements d’eau (raccords à vis)
Capacité d’eau chaude avec Δt = 25 K 1) [l/min]
Quantité d’eau à la mise en marche [l/min]
Max. débit 2) [l/min]
Tension [1~ / N / PE 230 V AC] avec fiche : Schuko Typ-F (CEE 7/7)
Tension [1~ / N / PE 230 V AC] raccordement fixe 3)
Tension [1~ / N / PE 230 V AC] raccordement fixe
Tension [2~ / PE 400 V AC] raccordement fixe
Courant nominal à 230 V [A]
Courant nominal à 400 V [A]
Section requise des câbles [mm²]
Température d’entrée max. [°C]
Degré de protection
Résistance spécifique de l’eau à 15 °C [Ωcm] ≥
Poids avec réservoir plein [kg], env.
Pour la France
1500-17003 1500-170032 1500-17004 1500-17006 1500-17007
3,5 3,5 4,4 5,7
6,5
0 (0) 0 (0) 0 (0) 0 (0) 0 (0)
G ⅜" G ⅜" G ⅜" G ⅜" G ⅜"
2,0 2,0 2,5 3,3 3,7
1,3 1,3 1,8 2,2 2,4
2,0 2,0 2,5 3,3 3,7




15 15 19 25
16
1,5 1,5 2,5 4,0 2,5
20 20 20 20 20
IP 25 IP 25 IP 25 IP 25 IP 25
1100 1100 1100 1100 1100
1,5 1,5 1,5 1,5 1,5

1) Élévation de la température de 15 °C à 40 °C

2) Débit limité pour obtenir une augmentation de température optimale. Adaptable par l’ajustement de la quantité d’eau.

3) Obligatoire en France. Aussi disponible avec fiche Schuko Typ-F (CEE 7/7).

Téléchargement

>

Type de média Titre Date Grandeur

Information produit

M-PI-fr.pdf

19.03.2018

> télécharger 		Information produit M-PI-fr.pdf 19.03.2018 469 kB
> télécharger

Mode d’emploi et instructions de montage

M-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf

21.09.2022

> télécharger 		Mode d’emploi et instructions de montage M-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es.pdf 21.09.2022 6,8 MB
> télécharger
  Versions plus anciennes>
 Mode d’emploi et instructions de montageM-GMA-de-en-fr-nl-pl-cs-sk-no-sv-bg-fi-pt-es-10-2018.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageM-GMA-de-en-fr-nl-pl-cs-sk-no-sv-06-2018-BUCH.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageM-MBH-Beiblatt-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-04-2018.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageM-GMA-de-en-fr-nl-pl-cs-sk-no-sv-02-2017-BUCH.pdf> télécharger> télécharger
 Mode d’emploi et instructions de montageM-GMA-de-en-fr-nl-pl-cs-sk-no-sv-02-2016-BUCH.pdf> télécharger> télécharger
  Autres versions sur demande

Consignes de sécurité

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> télécharger 		Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> télécharger

Label d’energie

M3-Energielabel.pdf

06.09.2017

> télécharger 		Label d’energie M3-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Label d’energie

M6-Energielabel.pdf

06.09.2017

> télécharger 		Label d’energie M6-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Label d’energie

M7-Energielabel.pdf

06.09.2017

> télécharger 		Label d’energie M7-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Label d’energie

M4-Energielabel.pdf

06.09.2017

> télécharger 		Label d’energie M4-Energielabel.pdf 06.09.2017 220 kB
> télécharger

Fiche technique ErP

M3-M7-ErP-ErP-Produktdatenblatt.pdf

13.02.2017

> télécharger 		Fiche technique ErP M3-M7-ErP-ErP-Produktdatenblatt.pdf 13.02.2017 96 kB
> télécharger

Déclaration de conformité CE

CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf

15.08.2024

> télécharger 		Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RoHS3-M-2024-08.pdf 15.08.2024 2,4 MB
> télécharger

NF

NF-30-07-2024-NF089-2688-M3-M4-M6.pdf

30.09.2021

> télécharger 		NF NF-30-07-2024-NF089-2688-M3-M4-M6.pdf 30.09.2021 650 kB
> télécharger

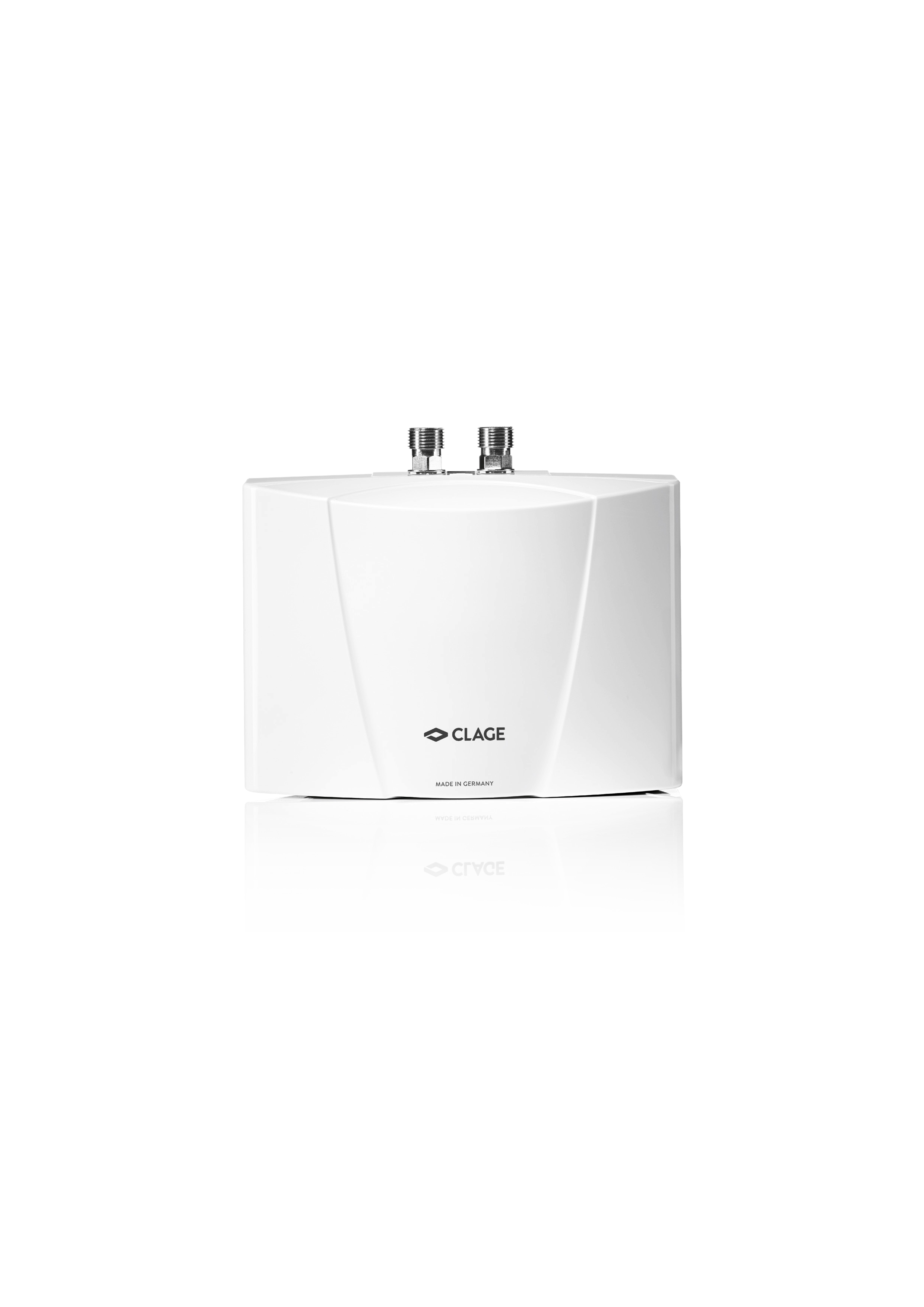

Photo du produit


11.05.2017

> télécharger 		Photo du produit M-MBH-frontal-HighRes.jpg 11.05.2017 376 kB
> télécharger

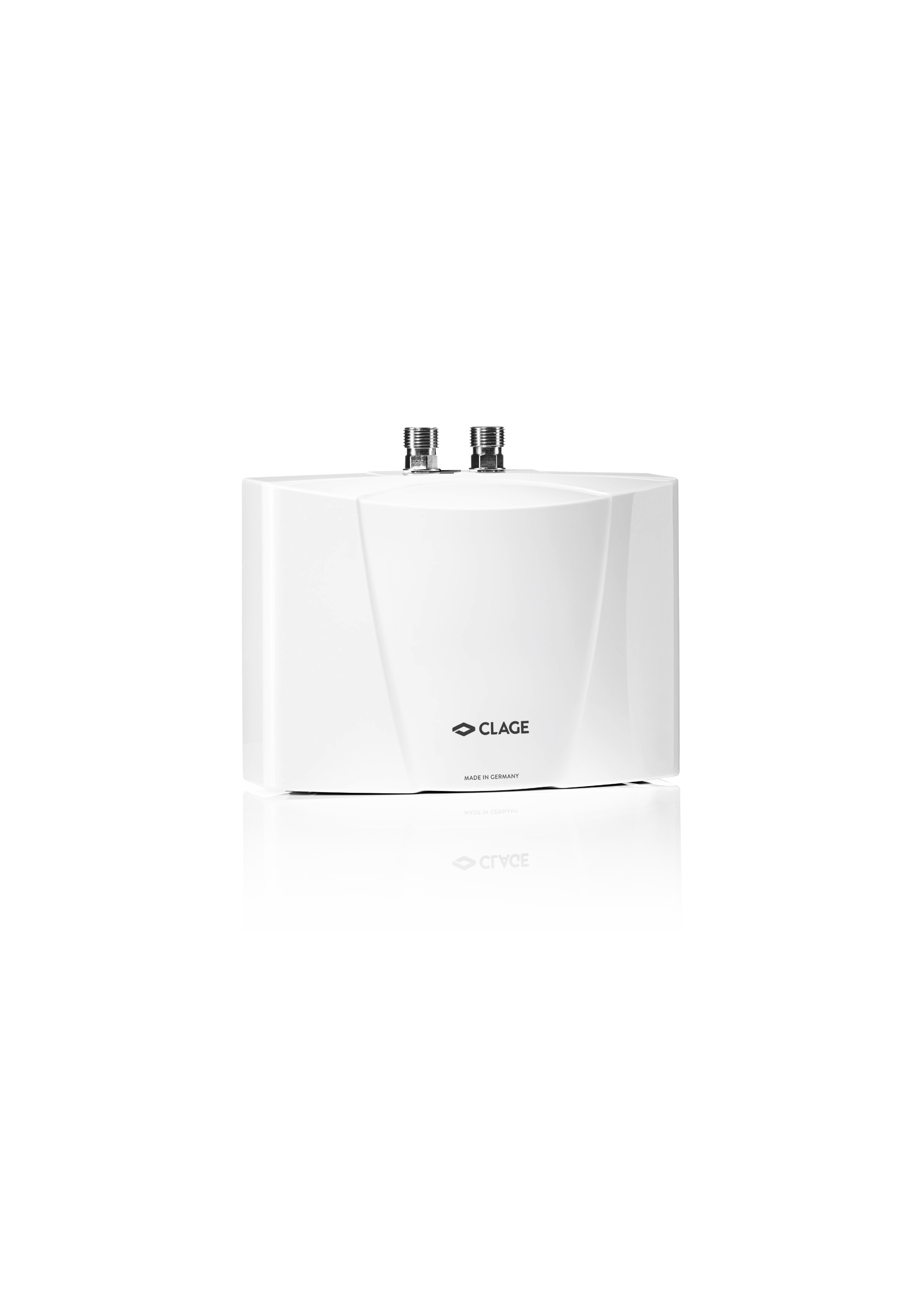

Photo du produit


11.05.2017

> télécharger 		Photo du produit M-MBH-links-HighRes.jpg 11.05.2017 358 kB
> télécharger

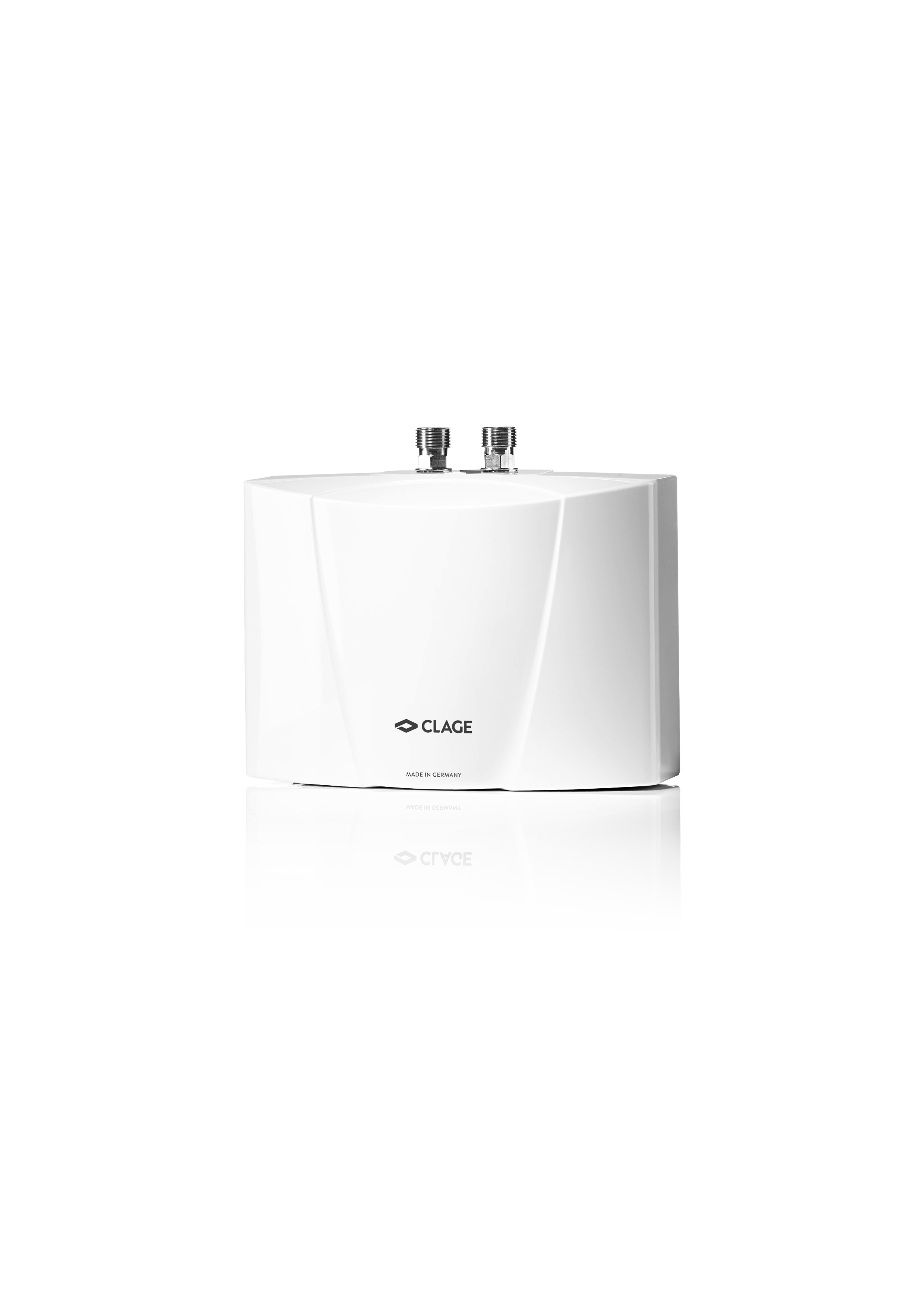

Photo du produit


11.05.2017

> télécharger 		Photo du produit M_MBH_rechts-HighRes.jpg 11.05.2017 367 kB
> télécharger

Catalogue

CLAGE-Cataloque-general-fr.pdf

20.12.2024

> télécharger 		Catalogue CLAGE-Cataloque-general-fr.pdf 20.12.2024 11,6 MB
> télécharger

Liste de prix

CLAGE-Liste-de-prix-france.pdf

20.12.2024

> télécharger 		Liste de prix CLAGE-Liste-de-prix-france.pdf 20.12.2024 1,6 MB
> télécharger

BIM

M4-001-BIM.ifc

16.04.2018

> télécharger 		BIM M4-001-BIM.ifc 16.04.2018 4,4 MB
> télécharger

BIM

M7-002-BIM.rfa

16.04.2018

> télécharger 		BIM M7-002-BIM.rfa 16.04.2018 520 kB
> télécharger

BIM

M3-002-BIM.rfa

16.04.2018

> télécharger 		BIM M3-002-BIM.rfa 16.04.2018 520 kB
> télécharger

BIM

M7-001-BIM.ifc

16.04.2018

> télécharger 		BIM M7-001-BIM.ifc 16.04.2018 4,4 MB
> télécharger

BIM

M6-001-BIM.ifc

16.04.2018

> télécharger 		BIM M6-001-BIM.ifc 16.04.2018 4,4 MB
> télécharger

BIM

M4-002-BIM.rfa

16.04.2018

> télécharger 		BIM M4-002-BIM.rfa 16.04.2018 520 kB
> télécharger

BIM

M6-002-BIM.rfa

16.04.2018

> télécharger 		BIM M6-002-BIM.rfa 16.04.2018 520 kB
> télécharger

BIM

M3-001-BIM.ifc

16.04.2018

> télécharger 		BIM M3-001-BIM.ifc 16.04.2018 4,4 MB
> télécharger

Datanorm

Datanorm.zip

03.06.2024

> télécharger 		Datanorm Datanorm.zip 03.06.2024 40 kB
> télécharger

GAEB

GAEB.zip

03.06.2024

> télécharger 		GAEB GAEB.zip 03.06.2024 725 kB
> télécharger

Accessoires

>

CSP 3

CSP 3 (compris dans la livraison)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 3 (< 2 l/min).

CSP 3: Réf. 0010-00421

CSP 6

CSP 6 (compris dans la livraison)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6 (< 3,5 l/min).

CSP 6: Réf. 0010-00461

AEB

AEB (en option)

Raccord de capteur sans contact, à commande électronique, avec rinçage au hygiénique activable, hauteur × largeur : 13,3 × 14,0 cm, fonctionnement sur batterie 6 V

AEB: Réf. 1100-04250

AEN

AEN (en option)

Raccord de capteur sans contact, à commande électronique, avec rinçage hygiénique activable, hauteur × largeur : 13,3 × 14,0 cm, avec bloc d’alimentation 230 V

AEN: Réf. 1100-04255

CSP 3a

CSP 3a (en option)

Régulateur de jet avec embout en chrome M 24a (convient à des armatures avec taraudage à la sortie)

CSP 3a: Réf. 0010-0043

CSP 3i

CSP 3i (en option)

Régulateur de jet avec embout en chrome M 22i (convient pour des armatures avec filetage à la sortie)

CSP 3i: Réf. 0010-0042

END

END (en option)

Mélangeur de lavabo à commande une main, avec système de fixation Easy-Fix et robinet de vidange à tige de traction, écoulement : 10,5 cm, hauteur x largeur : 11,1 × 15,2 cm

END: Réf. 1100-04410

EWT

EWT (en option)

Mélangeur de lavabo à commande une main pour l’installation sans pression (trajets d’eau isolés, matériaux sans nickel ni plomb), avec système de fixation EASY FIX et robinet de vidange à tige de traction, écoulement : 11,2 cm, hauteur x largeur : 15,1 × 17,5 cm

EWT: Réf. 1100-04420

SNM

SNM (en option)

Mélangeur pour lavabo avec bec orientable tubulaire de 16 cm, hauteur × largeur : 22,5  ×  16,0 cm

SNM: Réf. 1100-04200

Vos avantages :

  1. Réduction des coûts d’exploitation

    Réduction des coûts d’exploitation

  2. Gain de place

    Gain de place

  3. Immédiatement à la température

    Immédiatement à la température

  4. Pas d’égouttement des raccords

    Pas d’égouttement des raccords

  5. Plus d’hygiène

    Plus d’hygiène

  6. Respectueux de l’environnement

    Respectueux de l’environnement

Vidéo d’installation

Produits similaires :

Petit chauffe-eau instantané MCX
MCX
électronique
MCX 3: 3,5 kW, 230 V, avec fiche
MCX 3 (E): 3,5 kW, 230 V
MCX 4: 4,4 kW, 230 V
MCX 6: 5,7 kW, 230 V
MCX 7: 6,5 kW, 400 V
Petit chauffe-eau instantané MBH
MBH
hydraulique
MBH 3: 3,5 kW, 230 V, avec fiche
MBH 3 (E): 3,5 kW, 230 V
MBH 4: 4,4 kW, 230 V
MBH 6: 5,7 kW, 230 V
MBH 7: 6,5 kW, 400 V
Kit de petit chauffe-eau instantané MBX Lumino
MBX Lumino
avec armature de capteur
MBX 3 Lumino: 3,5 kW, 230 V, avec fiche
MBX 3 (E) Lumino: 3,5 kW, 230 V
MBX 7 Lumino: 6,5 kW, 400 V

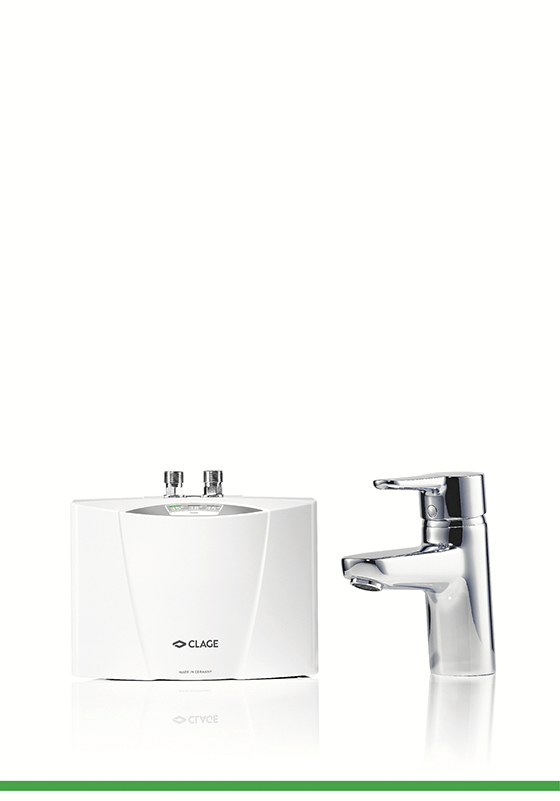

Kit de petit chauffe-eau instantané MCX Blue
