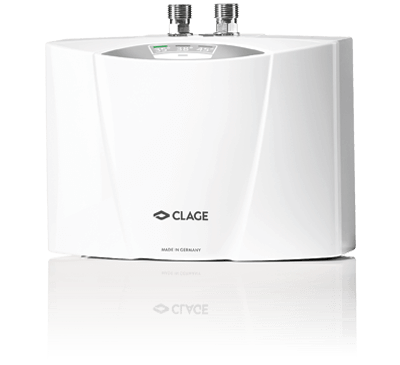

Petit chauffe-eau instantané
MCX
Classe énergétique A
(échelle: A+ à F)
- MCX 3: 3,5 kW, 230 V
avec fiche - MCX 3 (E): 3,5 kW, 230 V
- MCX 4: 4,4 kW, 230 V
- MCX 6: 5,7 kW, 230 V
- MCX 7: 6,5 kW, 400 V
MCX est utilisé ici.
-
Lavabo
(par ex. dans les toilettes invités) -
Sanitaires pour locaux commerciaux
-
Kitchenette
Une efficacité énergétique
intelligente .
L’appareil de pointe parmi les petits chauffe-eau instantanés électriques offre des fonctionnalités optimales et un design haut de gamme. Ce petit appareil bien conçu s’adapte de manière discrète à chaque type de lavabo.
- Chauffe-eau instantané à réglage électronique au format mini pour l’alimentation d’un lavabo et d’une kitchenette
- La puissance de chauffage est réglée automatiquement par l’électronique. Cela fournit une température d’eau parfaite, et il n’y a plus besoin de la mélanger avec de l’eau froide.
- Panneau de commande à touches avec LED couleurs pour le réglage de la température de sortie à 35 °C, 38 °C ou 45°C au maximum
- Fourni avec un kit de raccordement (raccord en Té et tuyau de pression flexible) pour un robinet équerre
- Dimensions (hauteur × largeur ×
profondeur) : 13,5 × 18,6 × 8,7 cm
Caractéristiques techniques
>
Valeurs. Données. Faits.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
1) Élévation de la température de 15 °C à 40 °C
2) Débit limité pour obtenir une augmentation de température optimale. Adaptable par l’ajustement de la quantité d’eau.
4) Idéal pour le post-chauffage
Téléchargement
>
| Type de média | Titre | Date | Grandeur | |
|---|---|---|---|---|
Information produit MCX-PI-fr.pdf 10.09.2024 > télécharger |
Information produit | MCX-PI-fr.pdf | 10.09.2024 |
1,1 MB > télécharger |
Mode d’emploi et instructions de montage MCX-GMA-de-en-fr-nl-pl-cs-pt.pdf 08.05.2024 > télécharger |
Mode d’emploi et instructions de montage | MCX-GMA-de-en-fr-nl-pl-cs-pt.pdf | 08.05.2024 |
6,5 MB > télécharger |
| Versions plus anciennes> | ||||
| Information produit | MCX2.0-GMA-de-en-fr-nl-pl-cs-pt-07-2022.pdf> télécharger | > télécharger | ||
| Mode d’emploi et instructions de montage | MCX-GMA-de-en-fr-nl-pl-cs-pt-05-2022.pdf> télécharger | > télécharger | ||
| Mode d’emploi et instructions de montage | MCX2.0-GMA-de-en-fr-nl-pl-cs-pt-07-2021.pdf> télécharger | > télécharger | ||
| Mode d’emploi et instructions de montage | MCX2.0-GMA-de-en-fr-nl-pl-cs-pt-06-2020.pdf> télécharger | > télécharger | ||
| Mode d’emploi et instructions de montage | MCX-GMA-de-en-fr-nl-pl-cs-02-2018.pdf> télécharger | > télécharger | ||
| Mode d’emploi et instructions de montage | MCX-GMA-de-en-fr-nl-pl-cs-09-2017.pdf> télécharger | > télécharger | ||
| Mode d’emploi et instructions de montage | MCX-GMA-de-en-fr-nl-pl-cs-03-2016.pdf> télécharger | > télécharger | ||
| Mode d’emploi et instructions de montage | MCX-GMA-de-en-fr-nl-pl-cs-02-2016.pdf> télécharger | > télécharger | ||
| Mode d’emploi et instructions de montage | MCX-GMA-de-en-fr-nl-pl-cs-07-2015.pdf> télécharger | > télécharger | ||
| Mode d’emploi et instructions de montage | MCX-GMA-de-en-fr-nl-pl-cs-04-2015.pdf> télécharger | > télécharger | ||
| Autres versions sur demande | ||||
Mode d’emploi et instructions de montage MCX-Beiblatt-DMB-de-en-fr-nl-pl-cs-pt-04-2024.pdf 09.04.2024 > télécharger |
Mode d’emploi et instructions de montage | MCX-Beiblatt-DMB-de-en-fr-nl-pl-cs-pt-04-2024.pdf | 09.04.2024 |
195 kB > télécharger |
Accessoires d’installation Aide-a-l-installation-fr.pdf 18.05.2022 > télécharger |
Accessoires d’installation | Aide-a-l-installation-fr.pdf | 18.05.2022 |
246 kB > télécharger |
Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > télécharger |
Consignes de sécurité | Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf | 03.11.2023 |
371 kB > télécharger |
Label d’energie MCX3-Energielabel.pdf 06.09.2017 > télécharger |
Label d’energie | MCX3-Energielabel.pdf | 06.09.2017 |
220 kB > télécharger |
Label d’energie MCX7-Energielabel.pdf 06.09.2017 > télécharger |
Label d’energie | MCX7-Energielabel.pdf | 06.09.2017 |
220 kB > télécharger |
Label d’energie MCX6-Energielabel.pdf 06.09.2017 > télécharger |
Label d’energie | MCX6-Energielabel.pdf | 06.09.2017 |
220 kB > télécharger |
Label d’energie MCX4-Energielabel.pdf 06.09.2017 > télécharger |
Label d’energie | MCX4-Energielabel.pdf | 06.09.2017 |
220 kB > télécharger |
Fiche technique ErP MCX3-MCX7-ErP-Produktdatenblatt.pdf 06.02.2017 > télécharger |
Fiche technique ErP | MCX3-MCX7-ErP-Produktdatenblatt.pdf | 06.02.2017 |
95 kB > télécharger |
Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf 15.08.2024 > télécharger |
Déclaration de conformité CE | CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf | 15.08.2024 |
3,0 MB > télécharger |
NF NF-30-07-2024-NF089-2683-MCX-MBX.pdf 24.09.2021 > télécharger |
NF | NF-30-07-2024-NF089-2683-MCX-MBX.pdf | 24.09.2021 |
801 kB > télécharger |

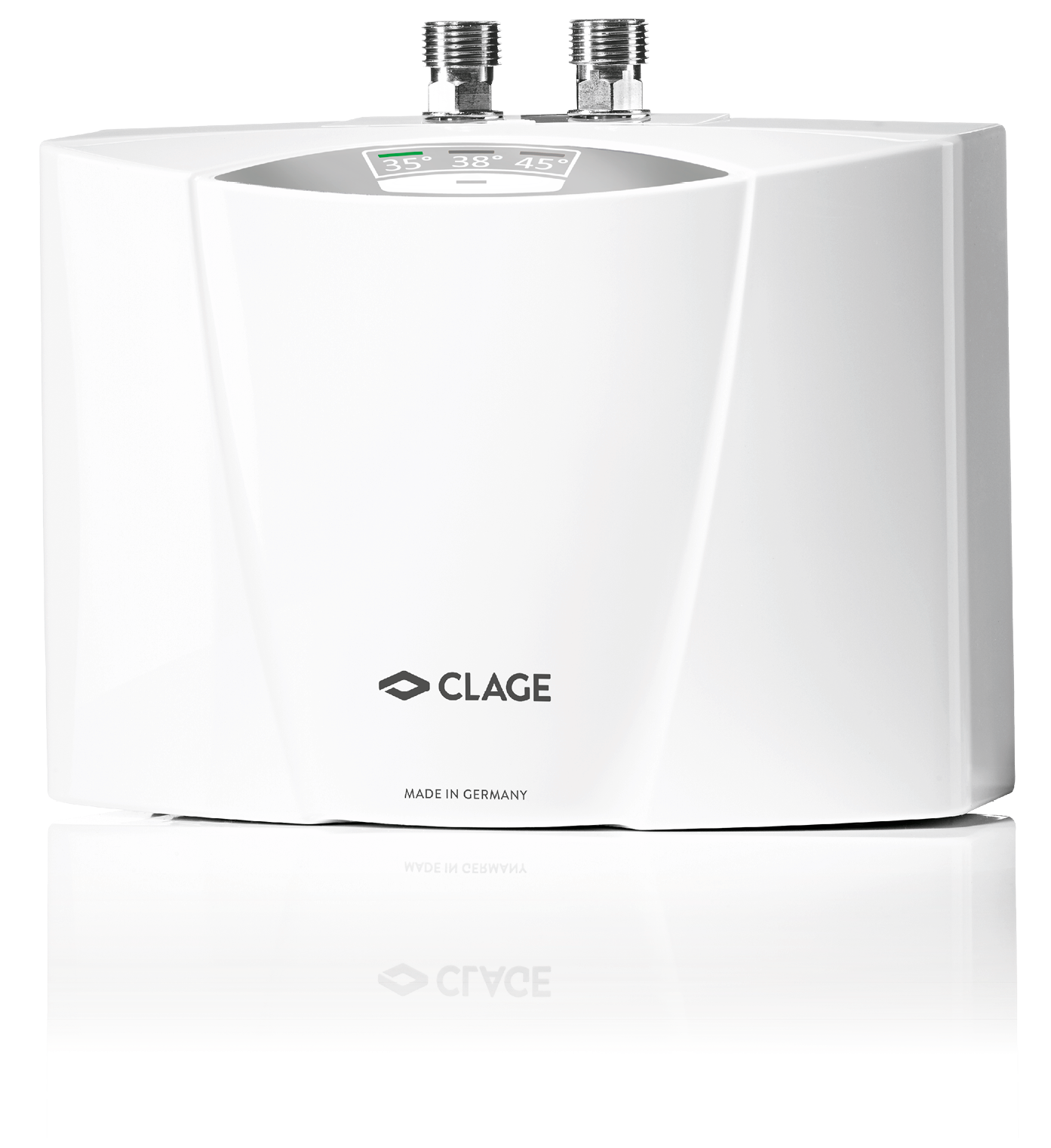

Photo du produit MCX-Produktfoto-frontal.png 10.04.2018 > télécharger |
Photo du produit | MCX-Produktfoto-frontal.png | 10.04.2018 |
1,3 MB > télécharger |

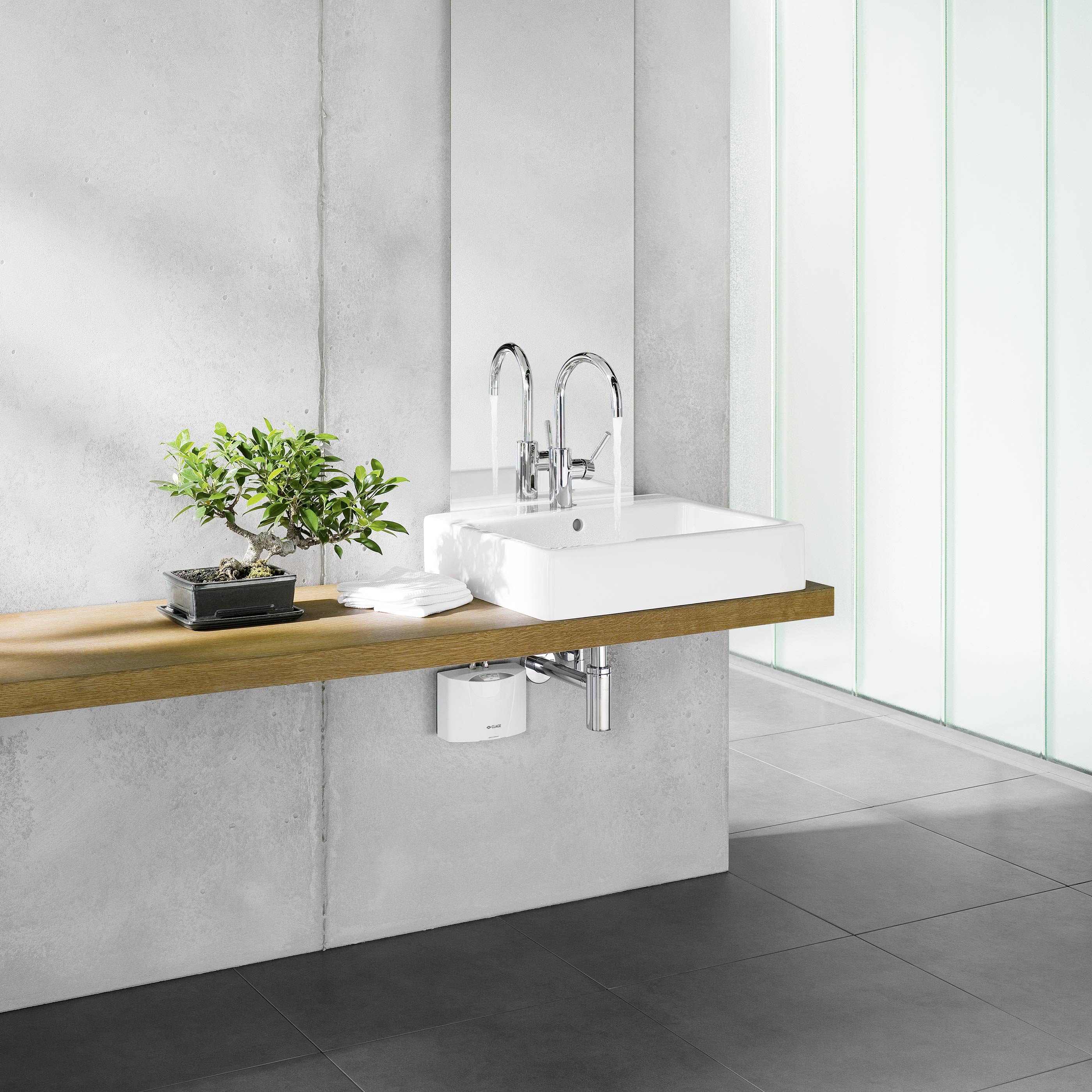

Photo image MCX-Milieu.jpg 10.04.2018 > télécharger |
Photo image | MCX-Milieu.jpg | 10.04.2018 |
831 kB > télécharger |

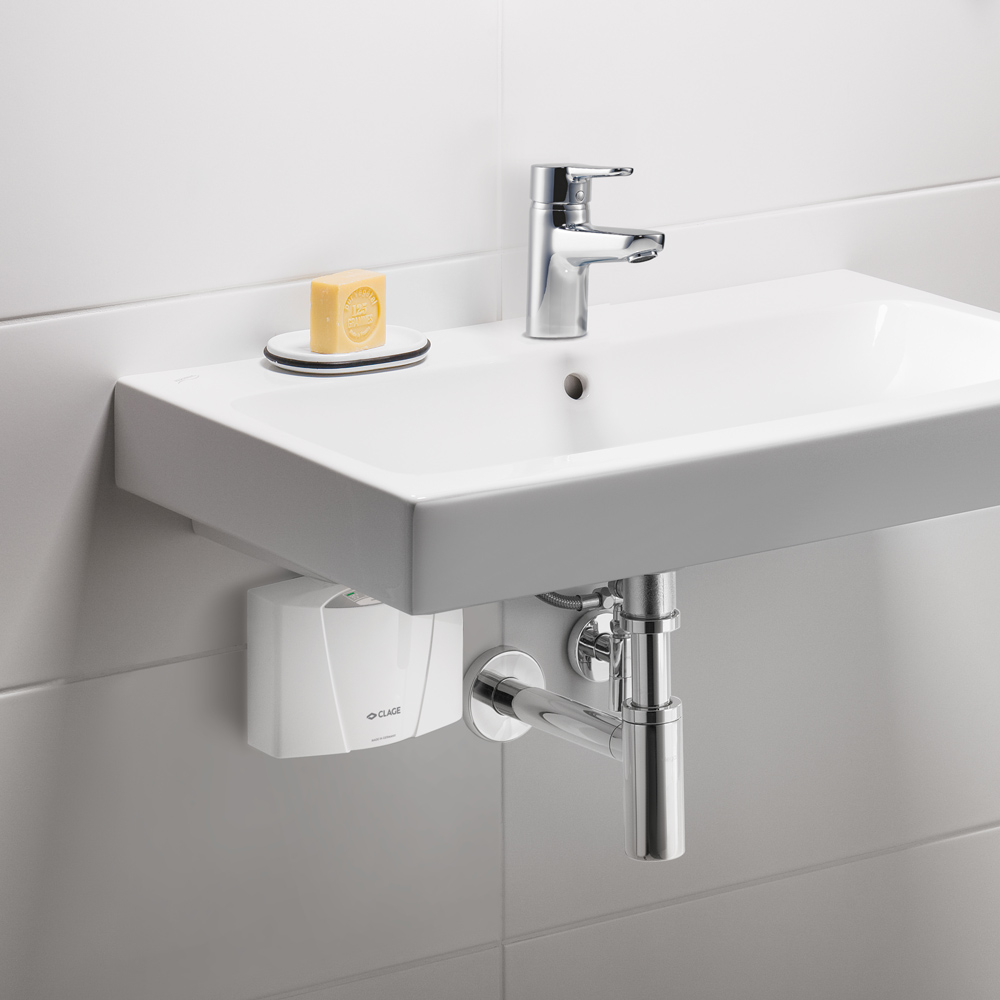

Photo image MCX-Milieufoto-grau-Seife.jpg 23.06.2020 > télécharger |
Photo image | MCX-Milieufoto-grau-Seife.jpg | 23.06.2020 |
177 kB > télécharger |
infographie graphique Smart-Control.pdf 18.05.2022 > télécharger |
infographie graphique | Smart-Control.pdf | 18.05.2022 |
2,1 MB > télécharger |
Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 > télécharger |
Catalogue | CLAGE-Broschure-fr.pdf | 04.05.2023 |
7,5 MB > télécharger |
Catalogue CLAGE-Cataloque-general-fr.pdf 28.10.2024 > télécharger |
Catalogue | CLAGE-Cataloque-general-fr.pdf | 28.10.2024 |
14,0 MB > télécharger |
Catalogue CLAGE-Aide-a-la-vente-fr.pdf 08.03.2023 > télécharger |
Catalogue | CLAGE-Aide-a-la-vente-fr.pdf | 08.03.2023 |
7,7 MB > télécharger |
Brochure CLAGE-CO2-Empreinte-carbone-2024-fr.pdf 28.05.2024 > télécharger |
Brochure | CLAGE-CO2-Empreinte-carbone-2024-fr.pdf | 28.05.2024 |
6,5 MB > télécharger |
Général CLAGE-Guide-de-l-eau-chaude-pour-la-construction-fr.pdf 04.06.2024 > télécharger |
Général | CLAGE-Guide-de-l-eau-chaude-pour-la-construction-fr.pdf | 04.06.2024 |
5,5 MB > télécharger |
BIM MCX-MBX-BIM.rfa 12.12.2023 > télécharger |
BIM | MCX-MBX-BIM.rfa | 12.12.2023 |
736 kB > télécharger |
|
BIM MCX-MBX-BIM.ifc 12.12.2023 > télécharger |
BIM | MCX-MBX-BIM.ifc | 12.12.2023 |
1,9 MB > télécharger |
|
Datanorm Datanorm.zip 03.06.2024 > télécharger |
Datanorm | Datanorm.zip | 03.06.2024 |
40 kB > télécharger |
|
GAEB GAEB.zip 03.06.2024 > télécharger |
GAEB | GAEB.zip | 03.06.2024 |
725 kB > télécharger |
Accessoires
>
CSP 3 (compris dans la livraison)
Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 3 (< 2 l/min).
CSP 3: Réf. 0010-00421
CSP 6 (compris dans la livraison)
Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6 (< 3,5 l/min).
CSP 6: Réf. 0010-00461
FVS (compris dans la livraison)
Flexible de raccordement ⅜-pouce écrou-raccord × ⅜-pouce écrou-raccord, 50 cm de long
FVS: Réf. 89620
Pièce en T (compris dans la livraison)
Raccord en té spécial ⅜-pouce écrou-raccord × ⅜-pouce raccord à compression Ø 10 mm
Pièce en T: Réf. 89610
CSP 3a (en option)
Régulateur de jet avec embout en chrome M 24a (convient à des armatures avec taraudage à la sortie)
CSP 3a: Réf. 0010-0043
CSP 3i (en option)
Régulateur de jet avec embout en chrome M 22i (convient pour des armatures avec filetage à la sortie)
CSP 3i: Réf. 0010-0042
FXS 3 (D, M) (en option)
FX 3 Télécommande radio et adaptateur radio Bluetooth® FXE dans un set pour installation dans le chauffe-eau instantané. En plus de la commande sur l’appareil, la télécommande radio permet le réglage confortable de la température du chauffe-eau instantané sur une distance d’environ 10 mètres dans le bâtiment. Transmission sans fil Bluetooth sécurisée, sélection continue de la température par deux touches, deux touches à valeur fixe et un écran LCD, support mural magnétique et piles (inclus). IP 20. Dimensions (H × B × T) : 5,8 × 12,5 × 1,9 cm
FXS 3 (D, M): Réf. 3200-34020
FXE 3 (D, M) (en option)
Adaptateur radio Bluetooth® à installer dans le chauffe-eau instantané pour connecter le chauffe-eau instantané électrique au Smartphone / Tablette ou à la télécommande CLAGE. Cette extension est nécessaire si les appareils ne sont pas encore équipés d’une télécommande radio FX 3
FXE 3 (D, M): Réf. 3200-34022
Caractéristiques intéressantes.
-
Smart Control adaptable
-
Télécommande Bluetooth (en option)
-
Bluetooth adaptable (en option)
-
Compatible avec des installations solaires, idéal pour le post-chauffage
