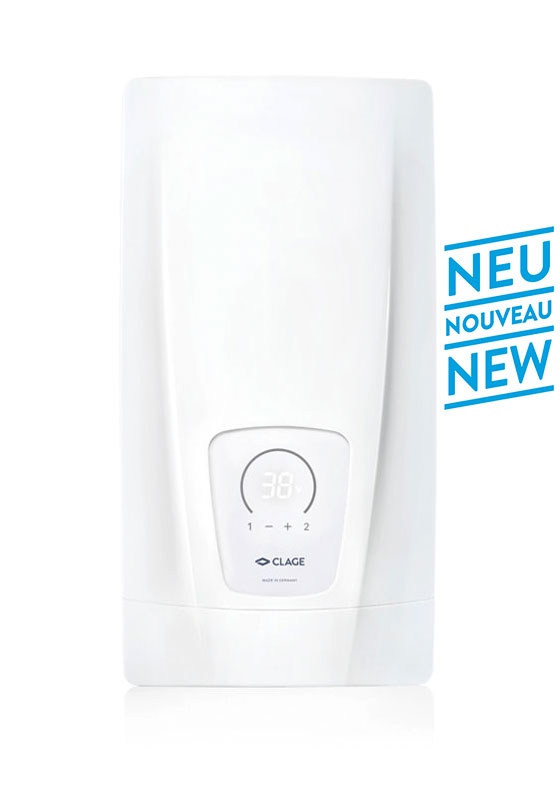

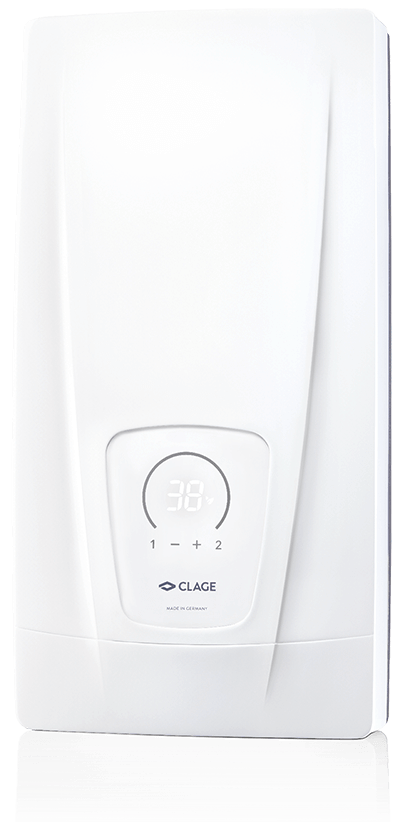

Chauffe-eau instantané électrique de confort
DCX Next L

Classe énergétique A

(échelle: A+ à F)

DCX Next L: 18/21/24/27 kW, 400 V

Caractéristiques techniques
Téléchargement
Accessoires

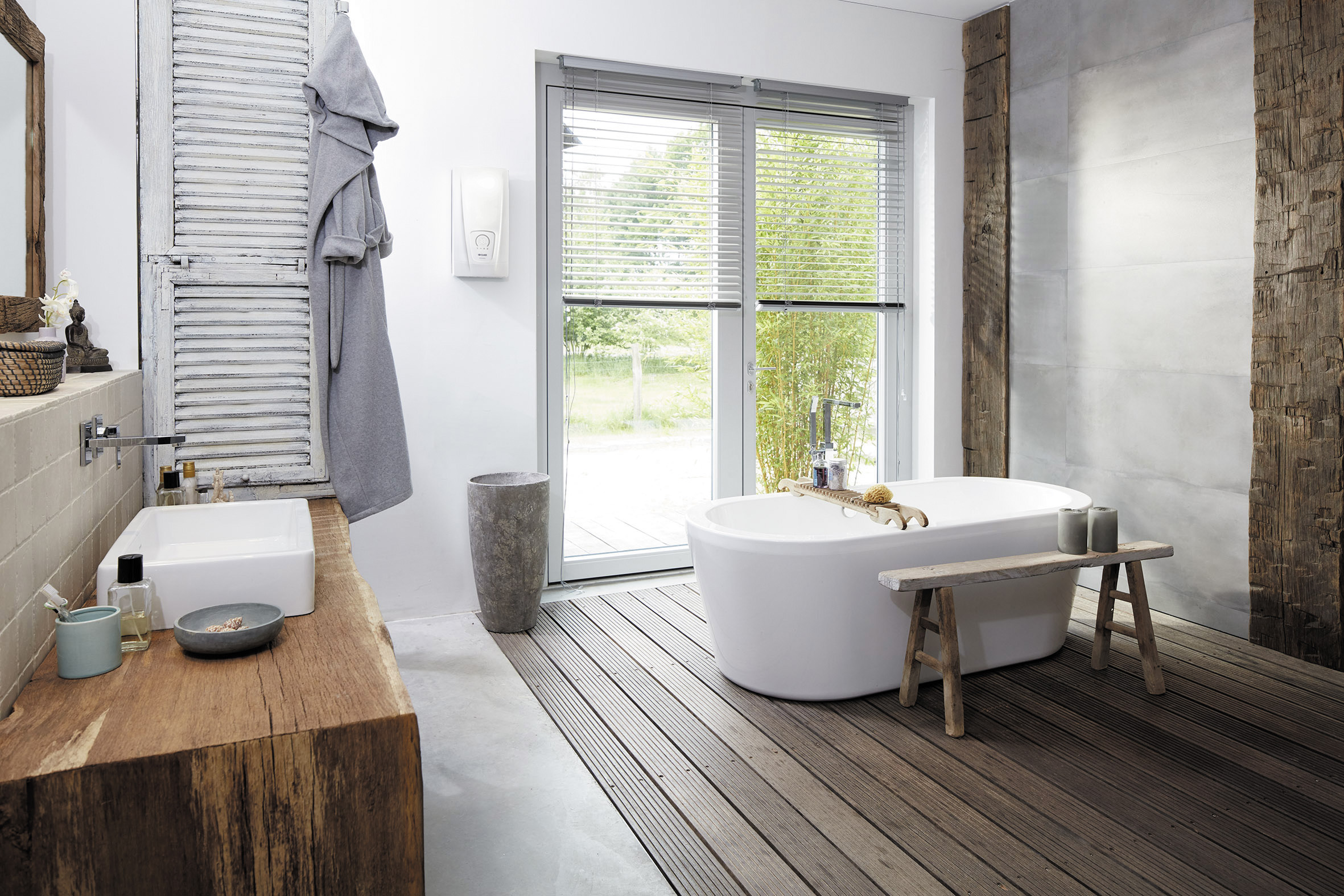

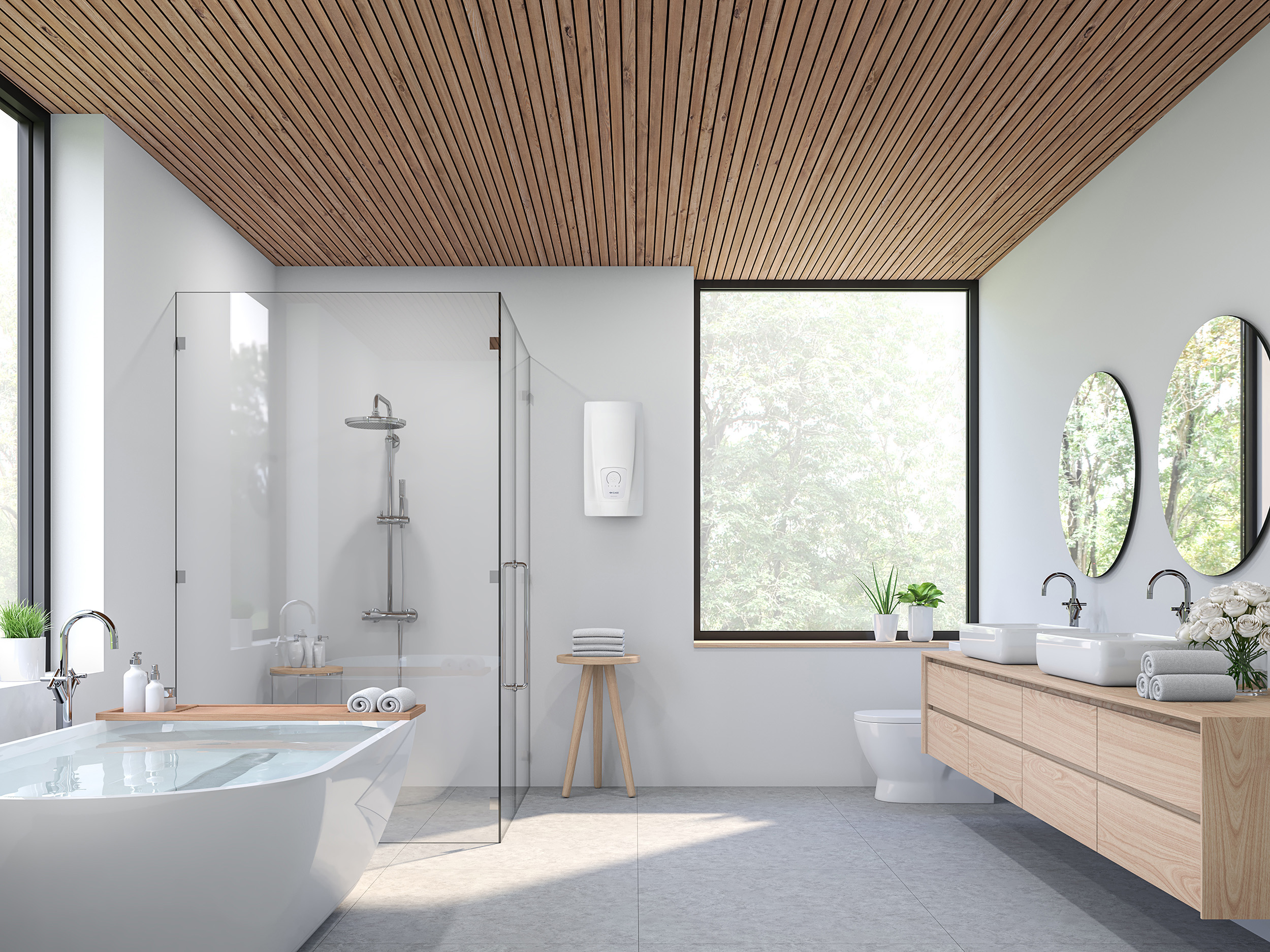

DCX Next L est utilisé ici.

Lavabo
Douche
Baignoire
Évier de cuisine

De belles perspectives : eau chaude en continu.

Nouveau produit

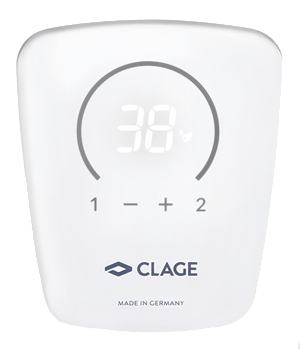

La commande confortable du DCX Next L s'effectue via un écran LED avec des touches sensitives. Les deux touches de mémorisation sont préréglées sur 38 °C et 42 °C et peuvent être adaptées individuellement. Un menu de service permet de lire et de régler les paramètres de l'appareil.

Awards Chauffe-eau instantané électrique de confort DCX Next L

Chauffe-eau instantané confort à régulation électronique avec panneau de commande à touches sensitives et affichage LED
Températures au degré près entre 20 °C et 60 °C grâce au TWIN TEMPERATURE Control TTC
Système de chauffage particulièrement résistant à l'air grâce à une nouvelle disposition des canaux de chauffage
Le système de chauffage à fil nu IES assure une plus longue durée de vie, moins d'entartrage et est efficace et facile à entretenir
Système de sécurité électronique avec détection des bulles d'air, coupure de la température et de la pression
Avec le Multiple Power System MPS, la puissance maximale absorbée est définie lors de l'installation : 18, 21, 24 ou 27 kW, 400 V
Montage sans problème grâce à un espace de montage libre et à des possibilités de raccordement variables
Convient aux robinets à économie d'eau : débit d'eau d'enclenchement particulièrement faible à partir de 1,5 l/min grâce à une technique innovante d'écoulement de l'eau
Dimensions (hauteur × largeur × profondeur) : 46,8 × 23,9 × 9,6 cm

Caractéristiques techniques

Valeurs. Données. Faits.



DCX Next L

Référence

Puissance nominale ¹⁾ (réglage variable grâce au MPS) à 400 V [kW]

Pression de service admissible[MPa (bar)] ²⁾

Raccordements d’eau (raccords à vis)

Capacité d’eau chaude avec Δt = 28 K ³⁾ [l/min]

Quantité d’eau à la mise en marche [l/min]

Débit max. ⁴⁾ [l/min]

Tension [3~ / PE 400 V AC] raccordement fixe ⁵⁾

Courant nominal à 400 V [A]

Section requise des câbles [mm²]

Température d’entrée max. [°C]

Compatibilité solaire ⁶⁾

Degré de protection

Résistance spécifique de l’eau à 15 °C [Ωcm] ≥

Poids avec réservoir plein [kg], env.

3200-36451
18	21	24	27
1 (10)	1 (10)	1 (10)	1 (10)
G ½"	G ½"	G ½"	G ½"
9,2	10,7	12,3	13,8
1,5	1,5	1,5	1,5
8,0	8,0	8,0	8,0

26	30	35	39
4,0	4,0	6,0	6,0
70	70	70	70

IP 25	IP 25	IP 25	IP 25
1100	1100	1100	1100
4,2	4,2	4,2	4,2

1) La charge connectée réglée influence les valeurs pour le courant nominal, la section de câble et la production d’eau chaude.

2) Agréé également pour un fonctionnement sans pression

3) Élévation de la température de 12 °C à 40 °C, Eau mélangée

4) Débit limité pour obtenir une augmentation de température optimale

5) Possibilité de raccordement à 380 V

6) Idéal pour le post-chauffage

Téléchargement

	Type de média	Titre	Date	Grandeur
Information produit DCX-Next-L-PI-fr.pdf 15.01.2024 > télécharger	Information produit	DCX-Next-L-PI-fr.pdf	15.01.2024	575 kB > télécharger
Mode d’emploi et instructions de montage DCX-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 25.10.2023 > télécharger	Mode d’emploi et instructions de montage	DCX-Next-L-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	25.10.2023	38,7 MB > télécharger
Courte instruction DCX-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf 17.12.2024 > télécharger	Courte instruction	DCX-Next-L-KA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr.pdf	17.12.2024	7,0 MB > télécharger
Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > télécharger	Consignes de sécurité	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > télécharger
Label d’energie DCX-Next-L-Energielabel-2023.pdf 24.10.2023 > télécharger	Label d’energie	DCX-Next-L-Energielabel-2023.pdf	24.10.2023	231 kB > télécharger
Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf 21.04.2023 > télécharger	Déclaration de conformité CE	CE-Konformitaetserklaerung-nach-RED+RoHS3-DX3-2023-04.pdf	21.04.2023	3,1 MB > télécharger

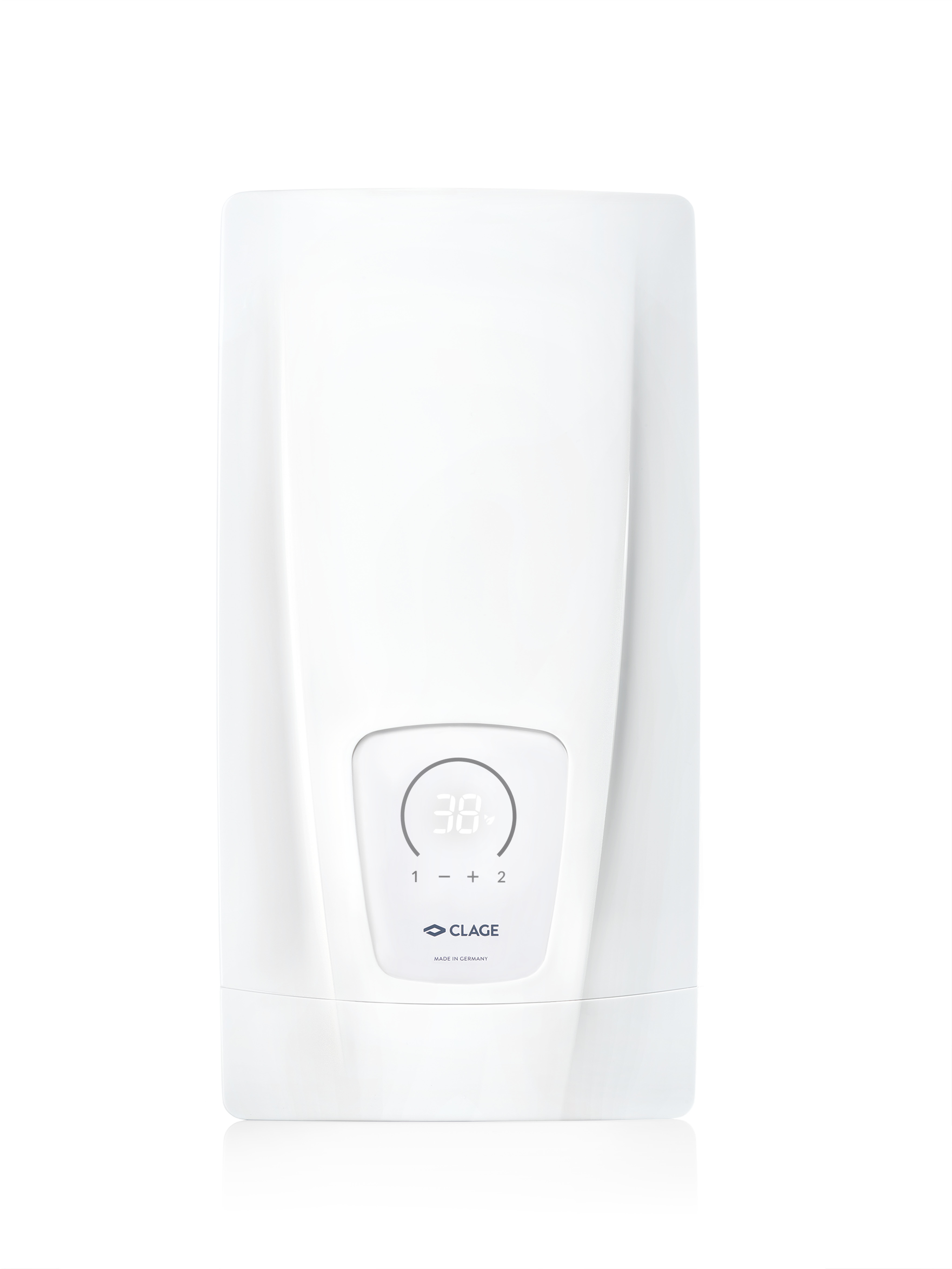

Photo du produit DCX-Next-L-frontal.jpg 20.09.2023 > télécharger	Photo du produit	DCX-Next-L-frontal.jpg	20.09.2023	294 kB > télécharger
Liste de prix CLAGE-Liste-de-prix-france.pdf 20.12.2024 > télécharger	Liste de prix	CLAGE-Liste-de-prix-france.pdf	20.12.2024	1,6 MB > télécharger
Datanorm Datanorm.zip 03.06.2024 > télécharger	Datanorm	Datanorm.zip	03.06.2024	40 kB > télécharger
GAEB GAEB.zip 03.06.2024 > télécharger	GAEB	GAEB.zip	03.06.2024	725 kB > télécharger

Accessoires

RDX 3 (en option)

Si nécessaire, le cadre de montage universel RDX 3 est disponible comme accessoire, avec lequel le raccordement électrique peut être effectué en tout point derrière l’appareil. L’indice de protection IP de l’appareil avec RDX 3 est IP24. Avec câblage électrique et rallonges de tuyauterie. Pour des conditions d’installation difficiles, par exemple pour le remplacement d’un chauffe-eau avec différents raccords. Compense les saillies des carreaux ou les inégalités des murs. Installation uniquement par un spécialiste.

RDX 3: Réf. 3200-36100
