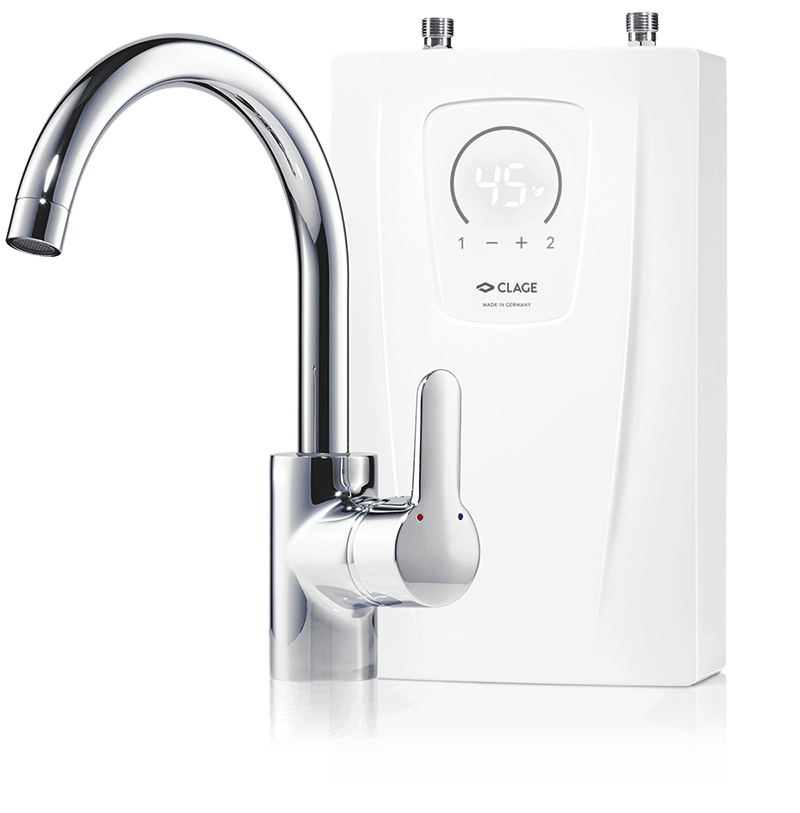

Kit de chauffe-eau instantané électrique compact
CEX-U / EAK

Kit de chauffe-eau instantané électrique compact CEX-U / EAK

Classe énergétique A

(échelle: A+ à F)

  • CEX-U/EAK: 11/13,5 kW, 400 V

CEX-U / EAK est utilisé ici.

  1. Évier de cuisine

    Évier de cuisine

Précis au degré près et confortable

Nouveauté produit
Grâce à sa régulation électronique, le CEX-U associé à la robinetterie EAK en tant que kit de chauffe-eau instantané compact E assure une alimentation en eau chaude efficace sur le plan énergétique. L'eau est directement chauffée à la température préréglée pendant qu'elle circule. La sélection de la température s'effectue par simple pression sur une touche du panneau de commande à DEL avec deux touches de valeur fixe programmées en usine à 35 °C et 48 °C. La température de l'eau peut être réglée à l'aide d'une télécommande.

  • Chauffe-eau instantané sous évier à régulation électronique en kit avec le mitigeur monocommande sans pression EAK
  • Panneau de commande à touches sensitivesavec affichage LED pour une saisie de la température au degré près entre 20 °C et 60 °C
  • Deux touches de programme pour des valeurs fixes individuelles, une limitation de température activable ainsi que des affichages de fonctionnement
  • Mitigeur d'évier monocommande avec levier de commande latéral, Goulot tubulaire pivotant 20 cm et trois flexibles ⅜-pouces
  • Montage sans problème sous l'évier de la cuisine grâce aux petites dimensions et aux raccords d'eau ⅜-pouces extérieurs
  • Avec câble de raccordement au réseau pour une prise de cuisinière triphasée
  • Température précise grâce au TWIN TEMPERATURE Control TTC jusqu'à la limite de puissance
  • Le système de chauffage à fil nu IES assure une plus grande longévité, moins d'entartrage et est efficace et facile à entretenir
  • Le Multiple Power System MPS permet de définir la puissance maximale absorbée lors de l'installation : 11 ou 13,5 kW
  • Peut également être commandé par tablette ou smartphone (à partir de iOS 9 / Android-OS 4.4) (pour cela, un adaptateur radio FXE3 (C) et l'application "Smart Control" sont nécessaires)
  • Compatible avec les installations solaires (température d'alimentation ≤ 60 °C)
  • Dimensions (hauteur × largeur × profondeur) : 29,4 × 17,7 × 10,4 cm

Caractéristiques techniques

>

Valeurs. Données. Faits.

















Kit de chauffe-eau instantané électrique compact CEX-U/EAK
Évier de cuisine
CEX-U/EAK
Référence
Puissance nominale 1) (réglage variable grâce au MPS) à 400 V [kW]
Surpression de service admissible [MPa (bar)]
Raccordements d’eau (raccords à vis)
Capacité d’eau chaude avec Δt = 33 K 2) [l/min]
Quantité d’eau à la mise en marche [l/min]
Débit max. 3) [l/min]
Tension [3~ / PE 380–415 V AC] Raccordement fixe
Courant nominal à 400 V [A]
Section requise des câbles [mm²]
Température d’entrée max. [°C]
Compatibilité solaire 4)
Degré de protection
Résistance spécifique de l’eau à 15 °C [Ωcm] ≥
Poids avec réservoir plein [kg], env.
2400-26391
11,0 13,5
1 (10) 1 (10)
G ⅜" G ⅜"
4,8 5,8
2 2
5 5
16 20
1,5 2,5
60 60
IP 24 IP 24
1000 1000
2,7 2,7

1) La charge connectée réglée influence les valeurs pour le courant nominal, la section de câble et la production d’eau chaude.

2) Élévation de la température de 12 °C à 45 °C (Eau mélangée pour un débit >5 l/min)

3) Débit limité pour obtenir une augmentation de température optimale

4) Idéal pour le post-chauffage

Téléchargement

>

Type de média Titre Date Grandeur

Mode d’emploi et instructions de montage

CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf

11.04.2022

> télécharger 		Mode d’emploi et instructions de montage CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 11.04.2022 6,9 MB
> télécharger

Mode d’emploi de l’image seulement

CX3-400V-Bilderanleitung-Untertisch.pdf

15.09.2021

> télécharger 		Mode d’emploi de l’image seulement CX3-400V-Bilderanleitung-Untertisch.pdf 15.09.2021 883 kB
> télécharger

Consignes de sécurité

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> télécharger 		Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> télécharger

Label d’energie

CEX-U-Energielabel.pdf

13.02.2017

> télécharger 		Label d’energie CEX-U-Energielabel.pdf 13.02.2017 220 kB
> télécharger

Déclaration de conformité CE

CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf

15.08.2024

> télécharger 		Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf 15.08.2024 3,0 MB
> télécharger

Photo du produit


28.09.2020

> télécharger 		Photo du produit EAK-Produktfoto.jpg 28.09.2020 61 kB
> télécharger

Photo du produit


23.12.2021

> télécharger 		Photo du produit CEX-U-CX3-45Grad-Produktfoto-links.jpg 23.12.2021 74 kB
> télécharger

BIM

CX3-CEX-U_BIM.rfa

11.05.2022

> télécharger 		BIM CX3-CEX-U_BIM.rfa 11.05.2022 760 kB
> télécharger

BIM

CX3-CEX-U_BIM.ifc

11.05.2022

> télécharger 		BIM CX3-CEX-U_BIM.ifc 11.05.2022 2,0 MB
> télécharger

GAEB

GAEB.zip

03.06.2024

> télécharger 		GAEB GAEB.zip 03.06.2024 725 kB
> télécharger

Accessoires

>

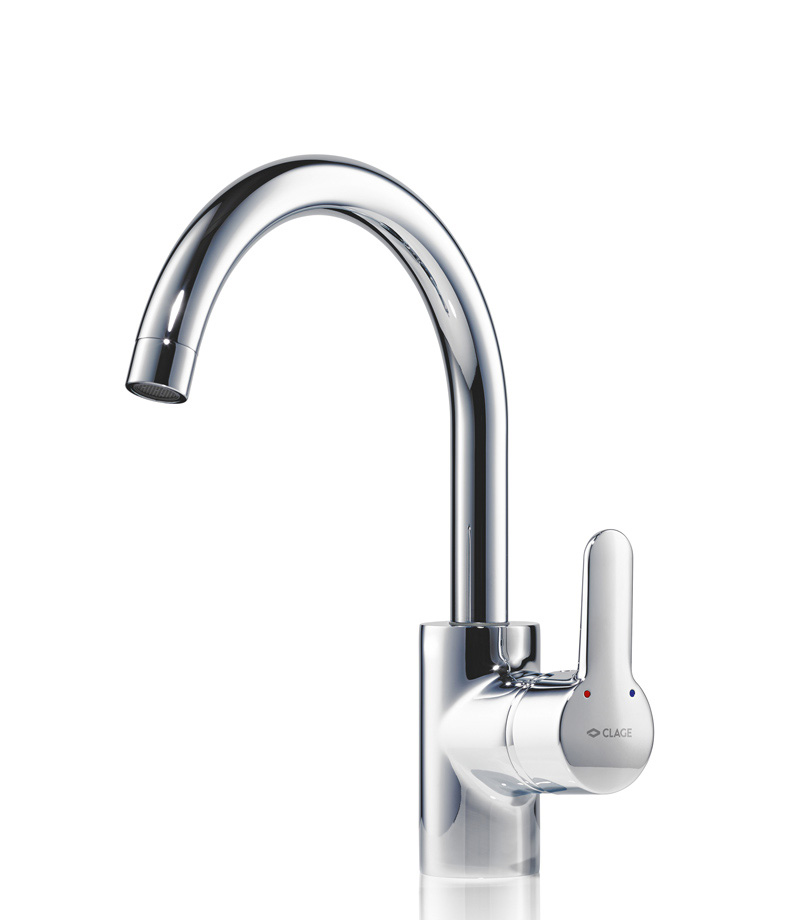

EAK

EAK (compris dans la livraison)

Mitigeur mono-commande pour évier avec levier de commande latéral et écoulement tournant 20 cm

EAK: Réf. 1100-04430

FVS

FVS (compris dans la livraison)

Flexible de raccordement ⅜-pouce écrou-raccord × ⅜-pouce écrou-raccord, 50 cm de long

FVS: Réf. 89620

Pièce en T

Pièce en T (compris dans la livraison)

Raccord en té spécial ⅜-pouce écrou-raccord × ⅜-pouce raccord à compression Ø 10 mm

Pièce en T: Réf. 89610

CSP 6

CSP 6 (en option)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6 (< 3,5 l/min).

CSP 6: Réf. 0010-00461

CSP 6a

CSP 6a (en option)

Régulateur de jet avec embout en chrome M 24a (convient à des armatures avec taraudage à la sortie). Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6a (< 3,5 l/min).

CSP 6a: Réf. 0010-0047

CSP 6i

CSP 6i (en option)

Régulateur de jet avec embout en chrome M 22i (convient pour des armatures avec filetage à la sortie). Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6i (< 3,5 l/min).

CSP 6i: Réf. 0010-0046

FXS 3 (C) Kit de télécommande radio

FXS 3 (C) Kit de télécommande radio (en option)

– UNIQUEMENT POUR LES APPAREILS CONSTRUITS À PARTIR DE 2022 – Télécommande radio FX 3 plus adaptateur radio Bluetooth FXE 3 (C) en kit pour le montage dans le chauffe-eau instantané. La télécommande radio permet, en plus de la commande sur l'appareil, de régler facilement la température du chauffe-eau instantané à une distance d'environ 10 mètres dans le bâtiment. Transmission radio Bluetooth sécurisée, sélection de la température en continu via deux touches, deux touches de valeur fixe et un affichage LCD, support mural magnétique et piles (fournies). IP 20. dimensions (H × L × P) : 5,8 × 12,5 × 1,9 cm.

FXS 3 (C) Kit de télécommande radio: Réf. 3200-34027

Extension FXE 3 (C)

Extension FXE 3 (C) (en option)

– UNIQUEMENT POUR LES APPAREILS CONSTRUITS À PARTIR DE 2022 – Adaptateur radio Bluetooth à installer dans le chauffe-eau instantané pour relier le chauffe-eau instantané électrique au smartphone / à la tablette via l'application "Smart Control" ou une télécommande CLAGE. Cette extension est nécessaire si les appareils ne sont pas encore équipés d'une télécommande radio FX 3.

Extension FXE 3 (C): Réf. 3200-34026

LAB

LAB (en option)

Boîte de délestage (kit d’installation électrique) avec des câbles pré-montés, contacteur et relais de délestage, pour le raccordement commun d’un chauffe-eau instantané avec une puissance de ≤ 13,5 kW et d’une cuisinière électro­mécanique sur une prise de raccordement de la cuisinière (en l’absence d’alimentation électrique indépendante pour le chauffe-eau ­instantané). IP 55. Dimensions (H × L × P): 18 × 13 × 8 cm

LAB: Réf. 82260
