Chauffe-eau instantané électrique compact
CEX 7-U

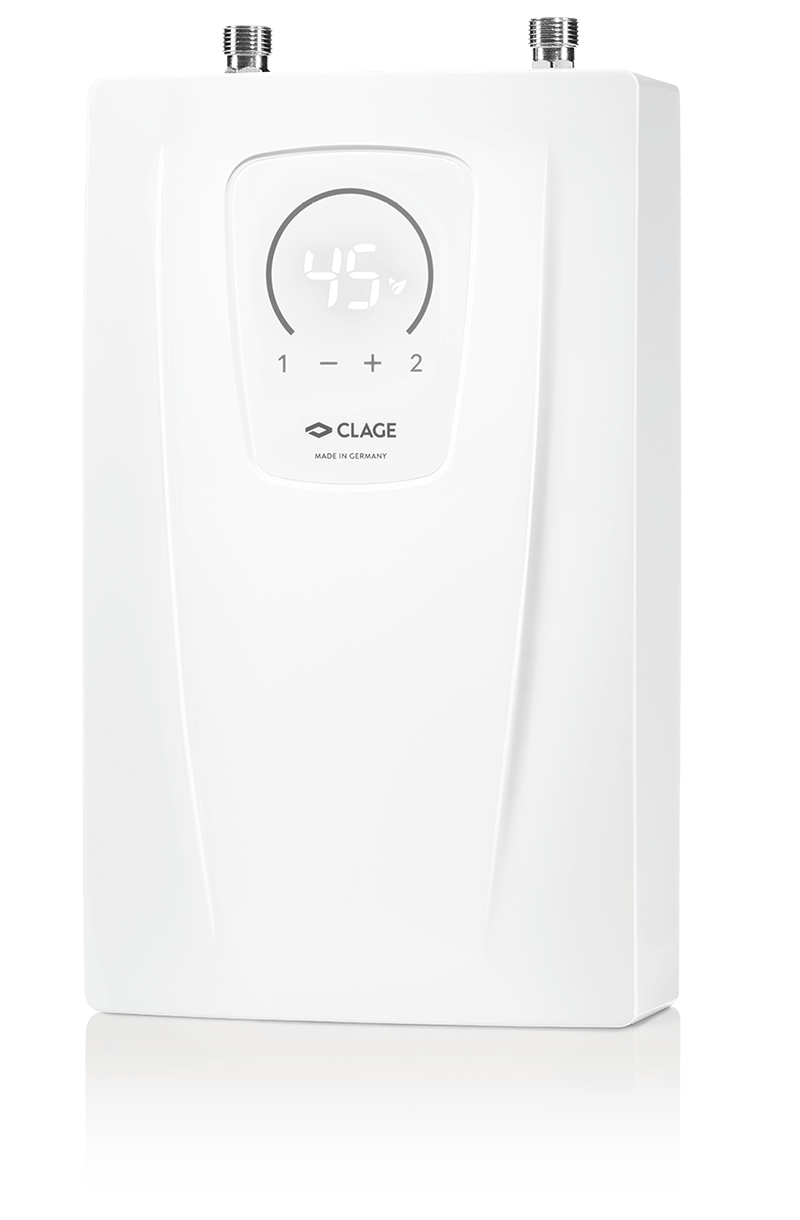

Chauffe-eau instantané <nobr>électrique compact</nobr> CEX 7-U

Classe énergétique A

(échelle: A+ à F)

CEX 7-U: 6,9 kW, 400 V

Caractéristiques techniques
Téléchargement
Accessoires

CEX 7-U est utilisé ici.

Évier de cuisine
Évier
Lavabo double

Le confort de l’eau chaude au degré près.

Grâce à son réglage électronique, le CEX 7-U garantit un approvisionnement en eau chaude économe en énergie. L’eau est chauffée directement à la température préréglée pendant l’écoulement. La sélection de la température se fait en appuyant sur une touche du panneau de commande LCD, dont deux sont programmées en usine à des valeurs fixes de 35 °C et 48°C.

Chauffe-eau sous plan à réglage électronique de format compact
Clavier de commande avec afficheur LED pour un affi-chage au degré près de la température entre 20 °C et 60 °C
Dans la plage de confort comprise entre 35 °C et 43 °C, la température peut être réglée par paliers de 0,5 degré
Deux touches programmées à des valeurs prédéterminées, limitation de température activable et affichages de fonctions
Plus besoin d’ajouter de l’eau froide
Montage sans problème sous l’évier grâce aux faibles dimensions et aux raccords d’eau de ⅜ de pouce pour une installation résistant à la pression ou sans pression ou dite écoulement libre, un kit de raccordement (pièce en T et tuy-au de pression flexible) est fourni pour un robinet d’équerre
Avec prise de raccord fixe au réseau
Module de télécommande disponible comme accessoire : FXS 3 (C)
Peut également être commandé par tablette ou smartphone (à partir de iOS 9 / Android-OS 4.4) (pour cela, un adaptateur radio FXE3 (C) et l'application "Smart Control" sont nécessaires).
Dimensions (hauteur × largeur × profondeur) : 29,4 × 17,7 × 10,4 cm

Caractéristiques techniques

Valeurs. Données. Faits.

CEX 7-U

Référence

Puissance nominale à 400 V [kW]

Surpression de service admissible [MPa (bar)]

Raccordements d’eau (raccords à vis)

Capacité d’eau chaude avec Δt = 33 K ¹⁾ [l/min]

Quantité d’eau à la mise en marche [l/min]

Débit max. ²⁾ [l/min]

Tension [3~ / PE 380–415 V AC] Raccordement fixe

Courant nominal à 400 V [A]

Section requise des câbles [mm²]

Température d’entrée max. [°C]

Compatibilité solaire ³⁾

Degré de protection

Résistance spécifique de l’eau à 15 °C [Ωcm] ≥

Poids avec réservoir plein [kg], env.

2400-26424
6,9
1 (10)
G ⅜"
3,0
2
4

10
1,0
60

IP 24
1000
2,7

1) Élévation de la température de 12 °C à 45 °C

2) Débit limité pour obtenir une augmentation de température optimale

3) Idéal pour le post-chauffage

Téléchargement

	Type de média	Titre	Date	Grandeur
Information produit CEX7U-PI-fr.pdf 06.03.2024 > télécharger	Information produit	CEX7U-PI-fr.pdf	06.03.2024	550 kB > télécharger
Instructions de montage Beiblatt-Absperrventil-CX-fr-10-2022-Laserdruck.pdf 13.10.2022 > télécharger	Instructions de montage	Beiblatt-Absperrventil-CX-fr-10-2022-Laserdruck.pdf	13.10.2022	156 kB > télécharger
Mode d’emploi et instructions de montage CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 11.04.2022 > télécharger	Mode d’emploi et instructions de montage	CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf	11.04.2022	6,9 MB > télécharger
Accessoires d’installation Aide-a-l-installation-fr.pdf 18.05.2022 > télécharger	Accessoires d’installation	Aide-a-l-installation-fr.pdf	18.05.2022	246 kB > télécharger
Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > télécharger	Consignes de sécurité	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > télécharger
Label d’energie CEX7-U-Energielabel.pdf 28.02.2018 > télécharger	Label d’energie	CEX7-U-Energielabel.pdf	28.02.2018	219 kB > télécharger
Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf 15.08.2024 > télécharger	Déclaration de conformité CE	CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf	15.08.2024	3,0 MB > télécharger
Photo du produit CEX-U-CX3-45Grad-Produktfoto-rechts.jpg 23.12.2021 > télécharger	Photo du produit	CEX-U-CX3-45Grad-Produktfoto-rechts.jpg	23.12.2021	414 kB > télécharger
Photo du produit CEX-U-CX3-45Grad-Produktfoto-links.jpg 23.12.2021 > télécharger	Photo du produit	CEX-U-CX3-45Grad-Produktfoto-links.jpg	23.12.2021	74 kB > télécharger
Photo du produit CEX-U-CX3-45Grad-Produktfoto-frontal.jpg 23.12.2021 > télécharger	Photo du produit	CEX-U-CX3-45Grad-Produktfoto-frontal.jpg	23.12.2021	417 kB > télécharger
Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 > télécharger	Catalogue	CLAGE-Broschure-fr.pdf	04.05.2023	7,5 MB > télécharger
Catalogue CLAGE-Cataloque-general-fr.pdf 20.12.2024 > télécharger	Catalogue	CLAGE-Cataloque-general-fr.pdf	20.12.2024	11,6 MB > télécharger
Liste de prix CLAGE-Liste-de-prix-france.pdf 20.12.2024 > télécharger	Liste de prix	CLAGE-Liste-de-prix-france.pdf	20.12.2024	1,6 MB > télécharger
GAEB GAEB.zip 03.06.2024 > télécharger	GAEB	GAEB.zip	03.06.2024	725 kB > télécharger

Accessoires

FVS (compris dans la livraison)

Flexible de raccordement ⅜-pouce écrou-raccord × ⅜-pouce écrou-raccord, 50 cm de long

FVS: Réf. 89620

Pièce en T (compris dans la livraison)

Raccord en té spécial ⅜-pouce écrou-raccord × ⅜-pouce raccord à compression Ø 10 mm

Pièce en T: Réf. 89610

CSP 6 (en option)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6 (< 3,5 l/min).

CSP 6: Réf. 0010-00461

CSP 6a (en option)

Régulateur de jet avec embout en chrome M 24a (convient à des armatures avec taraudage à la sortie). Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6a (< 3,5 l/min).

CSP 6a: Réf. 0010-0047

CSP 6i (en option)

Régulateur de jet avec embout en chrome M 22i (convient pour des armatures avec filetage à la sortie). Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6i (< 3,5 l/min).

CSP 6i: Réf. 0010-0046

FXS 3 (C) Kit de télécommande radio (en option)

– UNIQUEMENT POUR LES APPAREILS CONSTRUITS À PARTIR DE 2022 – Télécommande radio FX 3 plus adaptateur radio Bluetooth FXE 3 (C) en kit pour le montage dans le chauffe-eau instantané. La télécommande radio permet, en plus de la commande sur l'appareil, de régler facilement la température du chauffe-eau instantané à une distance d'environ 10 mètres dans le bâtiment. Transmission radio Bluetooth sécurisée, sélection de la température en continu via deux touches, deux touches de valeur fixe et un affichage LCD, support mural magnétique et piles (fournies). IP 20. dimensions (H × L × P) : 5,8 × 12,5 × 1,9 cm.

FXS 3 (C) Kit de télécommande radio: Réf. 3200-34027

Extension FXE 3 (C) (en option)

– UNIQUEMENT POUR LES APPAREILS CONSTRUITS À PARTIR DE 2022 – Adaptateur radio Bluetooth à installer dans le chauffe-eau instantané pour relier le chauffe-eau instantané électrique au smartphone / à la tablette via l'application "Smart Control" ou une télécommande CLAGE. Cette extension est nécessaire si les appareils ne sont pas encore équipés d'une télécommande radio FX 3.

Extension FXE 3 (C): Réf. 3200-34026

FXS Next (C) (en option)

Télécommande radio Bluetooth pour chauffe-eau instantané électronique, sélection de la température et réglages par touches sensitives dans un menu intuitif, avec écran E-Paper, connexion Bluetooth pour la transmission sécurisée des données entre la télécommande radio et le chauffe-eau instantané, adaptateur radio FXE 3 pour le montage dans le chauffe-eau instantané (série C) inclus dans la livraison de FXS Next, piles et support mural magnétique inclus dans la livraison

FXS Next (C): Réf. 3200-34024

Mode d’emploi et instructions de montageFX-Next-Online-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sr-sv-el.pdf (2,15 MB)

LAB (en option)

Boîte de délestage (kit d’installation électrique) avec des câbles pré-montés, contacteur et relais de délestage, pour le raccordement commun d’un chauffe-eau instantané avec une puissance de ≤ 13,5 kW et d’une cuisinière électromécanique sur une prise de raccordement de la cuisinière (en l’absence d’alimentation électrique indépendante pour le chauffe-eau instantané). IP 55. Dimensions (H × L × P): 18 × 13 × 8 cm

LAB: Réf. 82260
