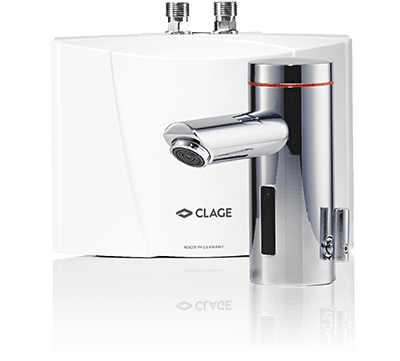

Kit de petit chauffe-eau instantané
MBX Lumino

Classe énergétique A

(échelle: A+ à F)

MBX 3 Lumino: 3,5 kW, 230 V
avec fiche
MBX 3 (E) Lumino: 3,5 kW, 230 V
MBX 7 Lumino: 6,5 kW, 400 V

MBX Lumino est utilisé ici.

Lavabo (par ex. dans les toilettes invités)
Sanitaires de haute qualité
Sanitaires publiques

Hygiène efficace avec robinetterie à capteur.

La solution optimale pour une alimentation hygiénique et énergétiquement efficace des espaces sanitaires dans les locaux commerciaux publics.

Awards Kit de petit chauffe-eau instantané MBX Lumino

Chauffe-eau instantané à réglage électronique avec robinetterie à capteur pour un lavage de mains hygiénique et énergétiquement efficace

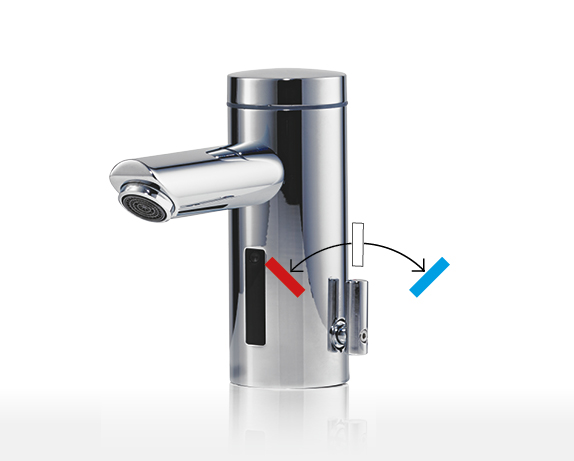

Grâce à un capteur infrarouge, la robinetterie commande le mise en marche et arrêt de l’eau sans contact. La température de l’eau peut être réglée en continu par un levier sur la robinetterie.
Le réglage de la température est assuré par l’électronique du chauffe-eau instantané, sans ajout d’eau froide
Un anneau lumineux couleur à DEL affiche la température sélectionnée dans l’ordre des couleurs rouge (= chaud) à bleu (= froid)
One-Pipe-System: Le raccord ne dispose que d’une seule conduite d’alimentation en eau. Ceci assure un rinçage complet de toutes les voies d’eau - y compris le chauffe-eau instantané - quelle que soit la température de sortie choisie.
Rinçage sanitaire pouvant être activé (rinçage automatique toutes les 12 ou 24 heures)
L’électronique du chauffe-eau instantané garantit des températures appropriées et une consommation d’énergie économique
Dimensions (hauteur × largeur × profondeur) : 13,5 × 18,6 × 8,7 cm

Caractéristiques techniques

Valeurs. Données. Faits.



MBX 3 Lumino	MBX 3 (E) Lumino	MBX 7 Lumino

Spécifications

Référence

Puissance nominale à 230 V [kW]

Puissance nominale à 400 V [kW]

Surpression de service admissible [MPa (bar)]

Raccordements d’eau (raccords à vis)

Capacité d’eau chaude avec Δt = 25 K ¹⁾ [l/min]

Quantité d’eau à la mise en marche [l/min]

Max. débit ²⁾ [l/min]

Tension [1~ / N / PE 220–240 V AC] avec fiche : Schuko Typ-F (CEE 7/7)

Tension [1~ / N / PE 220–240 V AC] raccordement fixe ³⁾

Tension [2~ / PE 400 V AC] raccordement fixe

Courant nominal à 230 V [A]

Courant nominal à 400 V [A]

Section requise des câbles [mm²]

Température d’entrée max. [°C]

Degré de protection

Résistance spécifique de l’eau à 15 °C [Ωcm] ≥

Poids avec réservoir plein [kg], env.

	Pour la France
1500-15113	1500-151132	1500-15117
3,5	3,5
		6,5
1 (10)	1 (10)	1 (10)
G ⅜"	G ⅜"	G ⅜"
2,0	2,0	3,7
1,2	1,2	1,5
1,9	1,9	3,5



15	15
		16
1,5	1,5	2,5
70	70	70
IP 25	IP 25	IP 25
1100	1100	1100
1,5	1,5	1,5

1) Élévation de la température de 15 °C à 40 °C

2) Débit limité pour obtenir une augmentation de température optimale. Adaptable par l’ajustement de la quantité d’eau.

3) Obligatoire en France. Aussi disponible avec fiche Schuko Typ-F (CEE 7/7).

Téléchargement

	Type de média	Titre	Date	Grandeur
Information produit MBX-Lumino-PI-fr.pdf 11.09.2024 > télécharger	Information produit	MBX-Lumino-PI-fr.pdf	11.09.2024	773 kB > télécharger
Mode d’emploi et instructions de montage MBX-Lumino-GMA-de-en-fr-nl.pdf 25.06.2020 > télécharger	Mode d’emploi et instructions de montage	MBX-Lumino-GMA-de-en-fr-nl.pdf	25.06.2020	4,6 MB > télécharger
		Versions plus anciennes>
	Mode d’emploi et instructions de montage	MBX Lumino2.0-GMA-de-en-fr-nl-07-2019.pdf> télécharger		> télécharger
	Mode d’emploi et instructions de montage	MBX Lumino2.0-GMA-de-en-fr-nl-04-2018.pdf> télécharger		> télécharger
	Mode d’emploi et instructions de montage	MBX Lumino-GMA-de-en-fr-nl-04-2016.pdf> télécharger		> télécharger
	Mode d’emploi et instructions de montage	MBX Lumino-GMA-de-en-fr-nl-09-2015.pdf> télécharger		> télécharger
	Mode d’emploi et instructions de montage	MBX Lumino-GMA-de-en-fr-nl-07-2015.pdf> télécharger		> télécharger
		Autres versions sur demande
Mode d’emploi et instructions de montage AEB-AEN-Lumino-GMA-de-en-it-fr.pdf 03.08.2022 > télécharger	Mode d’emploi et instructions de montage	AEB-AEN-Lumino-GMA-de-en-it-fr.pdf	03.08.2022	3,7 MB > télécharger
		Versions plus anciennes>
	Mode d’emploi et instructions de montage	AEB-AEN-Lumino-GMA-de-en-it-fr-10-2018.pdf> télécharger		> télécharger
	Mode d’emploi et instructions de montage	AEB-AEN-Lumino-GMA-de-en-it-fr-12-2016.pdf> télécharger		> télécharger
	Mode d’emploi et instructions de montage	AEB-AEN-Lumino-GMA-de-en-it-fr-VS-05-2015.pdf> télécharger		> télécharger
		Autres versions sur demande
Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > télécharger	Consignes de sécurité	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > télécharger
Label d’energie MBX3-Lumino-Energielabel.pdf 06.09.2017 > télécharger	Label d’energie	MBX3-Lumino-Energielabel.pdf	06.09.2017	220 kB > télécharger
Fiche technique ErP MBX3-Lumino-MBX7-Lumino-ErP-Produktdatenblatt.pdf 13.02.2017 > télécharger	Fiche technique ErP	MBX3-Lumino-MBX7-Lumino-ErP-Produktdatenblatt.pdf	13.02.2017	231 kB > télécharger
Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf 15.08.2024 > télécharger	Déclaration de conformité CE	CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2024-08.pdf	15.08.2024	3,0 MB > télécharger
NF NF-30-07-2024-NF089-2683-MCX-MBX.pdf 24.09.2021 > télécharger	NF	NF-30-07-2024-NF089-2683-MCX-MBX.pdf	24.09.2021	801 kB > télécharger
Photo du produit MBX_Lumino_frontal-HighRes.jpg 11.05.2017 > télécharger	Photo du produit	MBX_Lumino_frontal-HighRes.jpg	11.05.2017	209 kB > télécharger

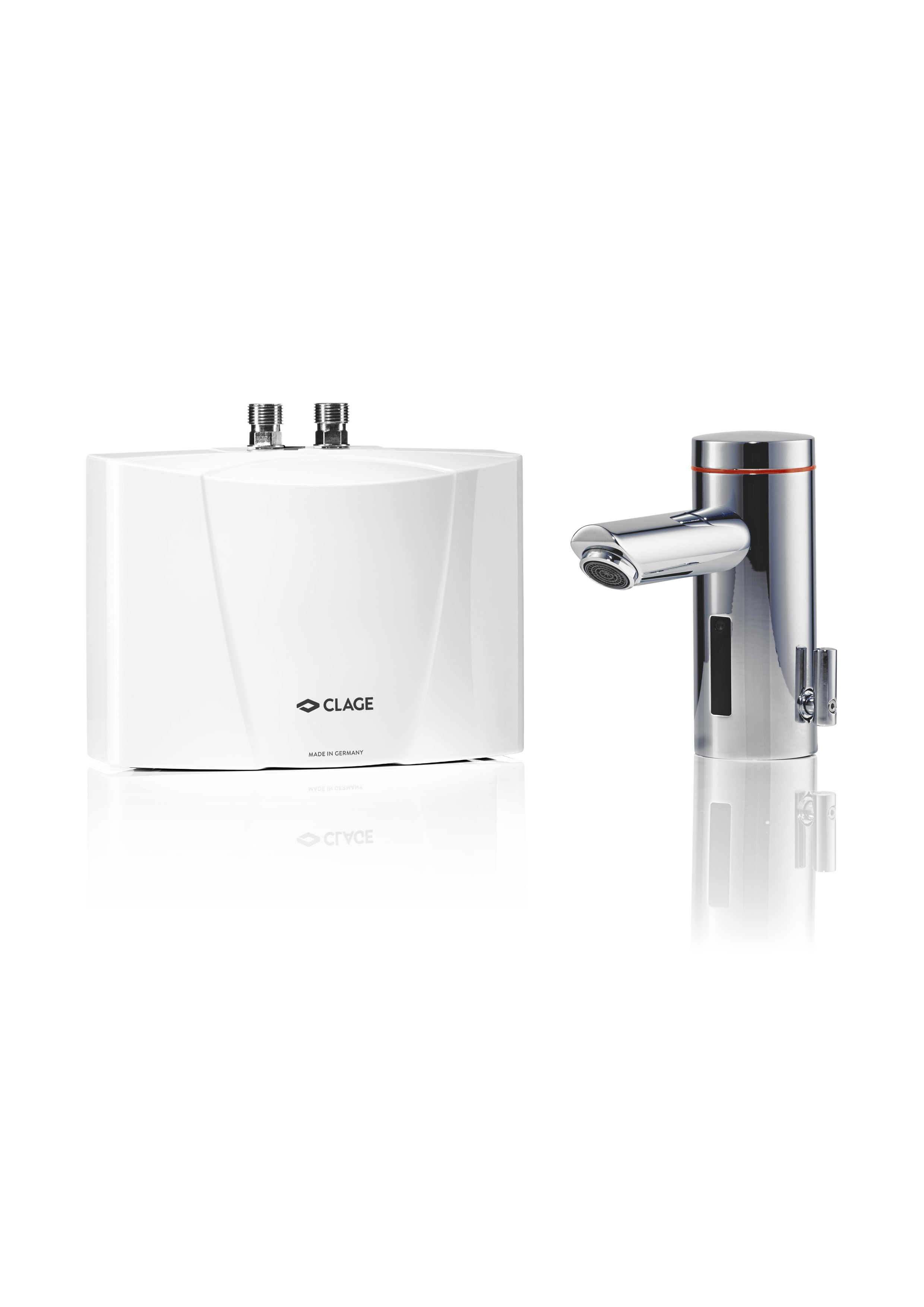

Photo du produit MBX_Lumino_links-HighRes.jpg 11.05.2017 > télécharger	Photo du produit	MBX_Lumino_links-HighRes.jpg	11.05.2017	210 kB > télécharger

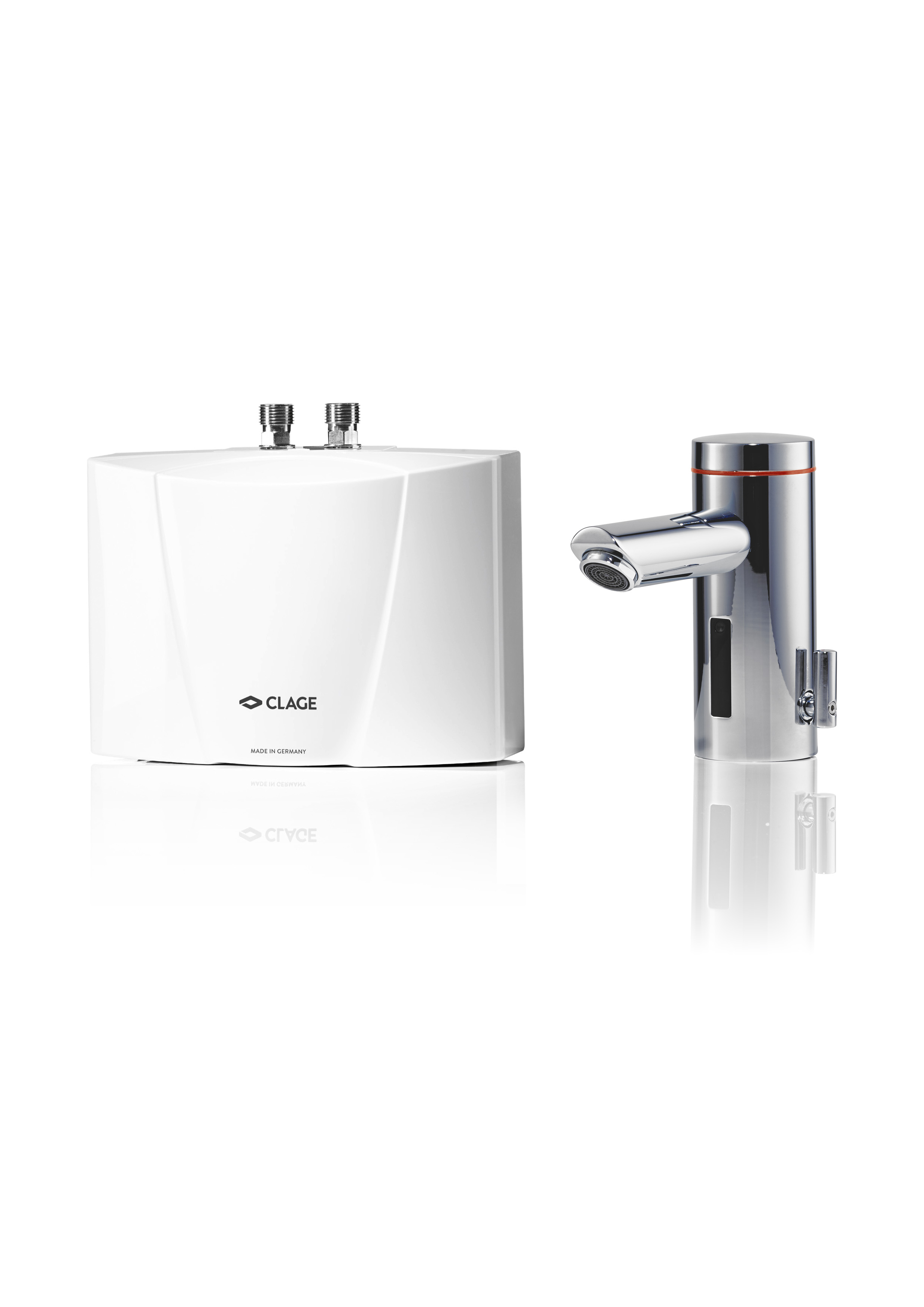

Photo du produit MBX_Lumino_rechts-HighRes.jpg 11.05.2017 > télécharger	Photo du produit	MBX_Lumino_rechts-HighRes.jpg	11.05.2017	210 kB > télécharger
Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 > télécharger	Catalogue	CLAGE-Broschure-fr.pdf	04.05.2023	7,5 MB > télécharger
Catalogue CLAGE-Cataloque-general-fr.pdf 20.12.2024 > télécharger	Catalogue	CLAGE-Cataloque-general-fr.pdf	20.12.2024	11,6 MB > télécharger
Catalogue CLAGE-Aide-a-la-vente-fr.pdf 08.03.2023 > télécharger	Catalogue	CLAGE-Aide-a-la-vente-fr.pdf	08.03.2023	7,7 MB > télécharger
Liste de prix CLAGE-Liste-de-prix-france.pdf 20.12.2024 > télécharger	Liste de prix	CLAGE-Liste-de-prix-france.pdf	20.12.2024	1,6 MB > télécharger
Renseignements généraux ACS-MBX-Lumino-201810040924.pdf 12.12.2019 > télécharger	Renseignements généraux	ACS-MBX-Lumino-201810040924.pdf	12.12.2019	620 kB > télécharger
BIM Lumino-001-BIM.ifc 16.04.2018 > télécharger	BIM	Lumino-001-BIM.ifc	16.04.2018	465 kB > télécharger
BIM MCX-MBX-BIM.rfa 12.12.2023 > télécharger	BIM	MCX-MBX-BIM.rfa	12.12.2023	736 kB > télécharger
BIM MCX-MBX-BIM.ifc 12.12.2023 > télécharger	BIM	MCX-MBX-BIM.ifc	12.12.2023	1,9 MB > télécharger
Datanorm Datanorm.zip 03.06.2024 > télécharger	Datanorm	Datanorm.zip	03.06.2024	40 kB > télécharger
GAEB GAEB.zip 03.06.2024 > télécharger	GAEB	GAEB.zip	03.06.2024	725 kB > télécharger

Accessoires

CSP 3 (compris dans la livraison)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 3 (< 2 l/min).

CSP 3: Réf. 0010-00421
