Chauffe-eau instantané électrique compact
CFX-U

Chauffe-eau instantané <nobr>électrique compact</nobr> CFX-U

Classe énergétique A

(échelle: A+ à F)

CFX-U: 11/13,5 kW, 400 V

Caractéristiques techniques
Téléchargement
Accessoires

CFX-U est utilisé ici.

Évier de cuisine
Évier
Lavabo double

Efficacité et confort pour vaisselle.

Innovation produit

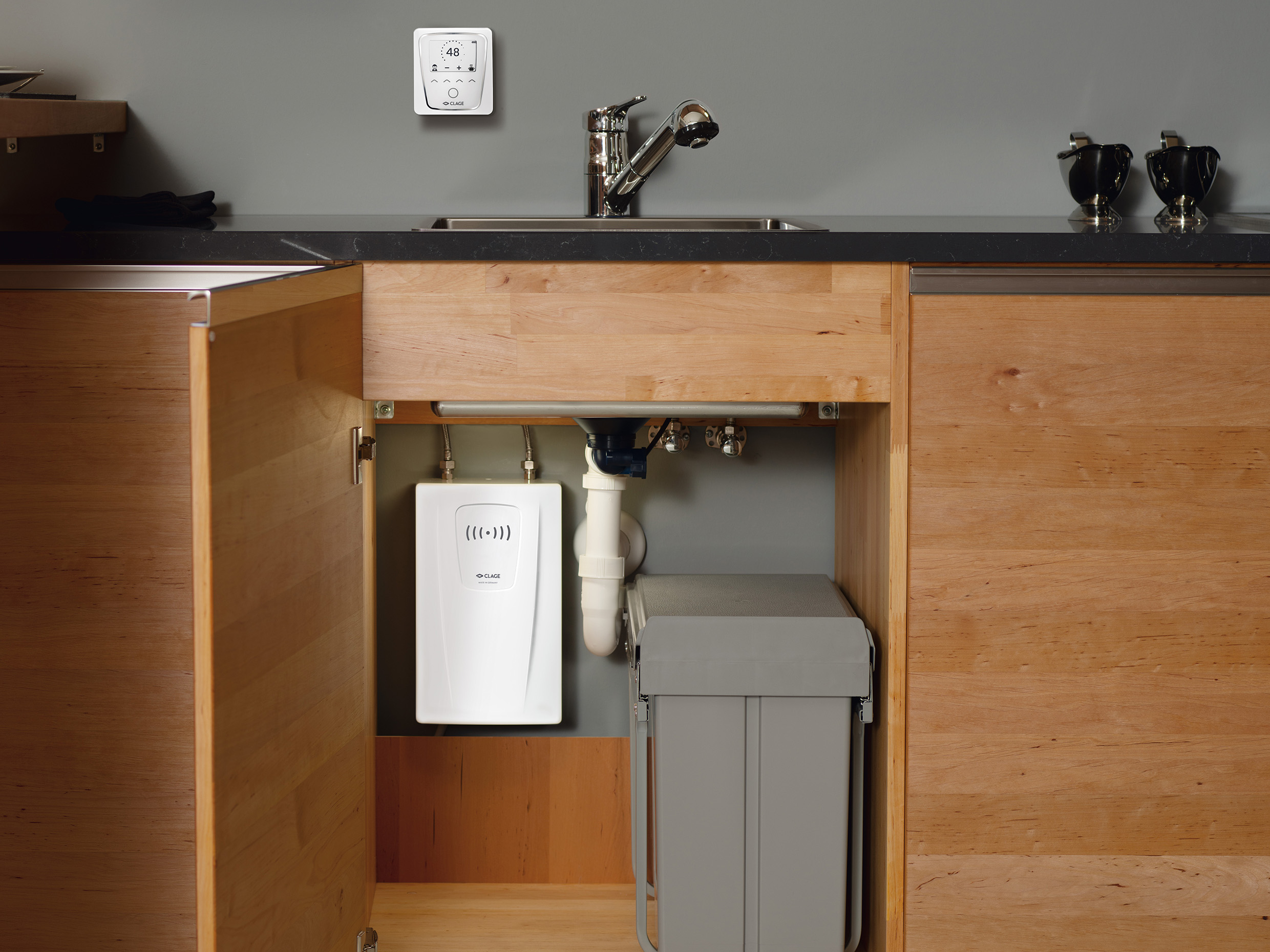

Le chauffe-eau instantané électrique compact CFX-U représente une solution particulièrement judicieuse pour une alimentation en eau chaude économe en énergie de l’évier. L’appareil, compact et peu encombrant, est installé sous l’évier, et sa radiocommande permet facilement de régler le chauffe-eau instantané à une température confortable. On peut ainsi toujours présélectionner la température utile au degré près et éviter des déperditions thermiques dues au mélangeur.

Awards Chauffe-eau instantané <nobr>électrique compact</nobr> CFX-U

Chauffe-eau sous plan à réglage électronique de format compact avec télécommande Bluetooth
Réglage de la température entre 20 °C et 60 °C par touches sensitives et écran E-Paper sur la télécommande bidirectionnelle
Surveillance énergétique : les valeurs de consommation d'électricité et d'eau chaude peuvent être affichées sur l'écran de la télécommande.
Dans la plage de confort comprise entre 35 °C et 43 °C, la température peut être réglée par paliers de 0,5 degré
Plus besoin d’ajouter de l’eau froide
Montage sans problème sous l’évier grâce aux faibles dimensions et aux raccords d’eau de ⅜ de pouce pour une installation résistant à la pression ou sans pression ou dite à écoulement libre. Un kit de raccordement (pièce en T et tuyau de pression flexible) est fourni pour un robinet d’équerre
Une température au degré près grâce au TWIN TEMPERATURE Control TTC^® jusqu’à la pleine puissance nominale.
Le système de chauffage à fil nu IES^® assure une plus longue durée de vie, moins d'entartrage et est efficace et facile à entretenir
Le Multiple Power System MPS^® determine la puissance absorbée maximale lors de l’installation.
Peut également être commandé par tablette ou smartphone (à partir de iOS 9 / Android-OS 4.4) (pour cela, l'application "Smart Control" est nécessaire)
Compatible avec les installations solaires (température d'arrivée ≤ 60 °C)
Avec câble de raccordement au réseau pour une connexion triphasée à une cuisinière
Dimensions (hauteur × largeur × profondeur) : 29,4 × 17,7 × 10,4 cm

Caractéristiques techniques

Valeurs. Données. Faits.



CFX-U

Référence

Puissance nominale ¹⁾ (réglage variable grâce au MPS) à 400 V [kW]

Surpression de service admissible [MPa (bar)]

Raccordements d’eau (raccords à vis)

Capacité d’eau chaude avec Δt = 33 K ²⁾ [l/min]

Quantité d’eau à la mise en marche [l/min]

Débit max. ³⁾ [l/min]

Tension [3~ / PE 380–415 V AC] Raccordement fixe

Courant nominal à 400 V [A]

Section requise des câbles [mm²]

Température d’entrée max. [°C]

Compatibilité solaire ⁴⁾

Degré de protection

Résistance spécifique de l’eau à 15 °C [Ωcm] ≥

Poids avec réservoir plein [kg], env.

2400-26513
11,0	13,5
1 (10)	1 (10)
G ⅜"	G ⅜"
4,8	5,8
2	2
5	5

16	20
1,5	2,5
60	60

IP 24	IP 24
1000	1000
2,7	2,7

1) La charge connectée réglée influence les valeurs pour le courant nominal, la section de câble et la production d’eau chaude.

2) Élévation de la température de 12 °C à 45 °C (Eau mélangée pour un débit >5 l/min)

3) Débit limité pour obtenir une augmentation de température optimale

4) Idéal pour le post-chauffage

Téléchargement

	Type de média	Titre	Date	Grandeur
Information produit CFX-U-PI-fr.pdf 23.12.2021 > télécharger	Information produit	CFX-U-PI-fr.pdf	23.12.2021	544 kB > télécharger
Instructions de montage Beiblatt-Absperrventil-CX-fr-10-2022-Laserdruck.pdf 13.10.2022 > télécharger	Instructions de montage	Beiblatt-Absperrventil-CX-fr-10-2022-Laserdruck.pdf	13.10.2022	156 kB > télécharger
Mode d’emploi et instructions de montage CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 11.04.2022 > télécharger	Mode d’emploi et instructions de montage	CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf	11.04.2022	6,9 MB > télécharger
		Versions plus anciennes>
	Mode d’emploi et instructions de montage	CX3-CEX-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-03-2022.pdf> télécharger		> télécharger
	Mode d’emploi et instructions de montage	CX3-CEX-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-04-2021.pdf> télécharger		> télécharger
		Autres versions sur demande
Mode d’emploi de l’image seulement CX3-400V-Bilderanleitung-Untertisch.pdf 15.09.2021 > télécharger	Mode d’emploi de l’image seulement	CX3-400V-Bilderanleitung-Untertisch.pdf	15.09.2021	883 kB > télécharger
Accessoires d’installation Aide-a-l-installation-fr.pdf 18.05.2022 > télécharger	Accessoires d’installation	Aide-a-l-installation-fr.pdf	18.05.2022	246 kB > télécharger
Consignes de sécurité Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 > télécharger	Consignes de sécurité	Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf	03.11.2023	371 kB > télécharger
Label d’energie CFX-U-Energielabel.pdf 13.02.2017 > télécharger	Label d’energie	CFX-U-Energielabel.pdf	13.02.2017	220 kB > télécharger
Déclaration de conformité CE CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf 15.08.2024 > télécharger	Déclaration de conformité CE	CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf	15.08.2024	3,0 MB > télécharger
NF NF-30-07-2024-NF089-2685-CX2-CX3.pdf 24.09.2021 > télécharger	NF	NF-30-07-2024-NF089-2685-CX2-CX3.pdf	24.09.2021	733 kB > télécharger
Photo du produit CFX-U-CX3-Produktfoto-links.jpg 22.12.2021 > télécharger	Photo du produit	CFX-U-CX3-Produktfoto-links.jpg	22.12.2021	68 kB > télécharger
Photo du produit CFX-U-CX3-Produktfoto-rechts.jpg 22.12.2021 > télécharger	Photo du produit	CFX-U-CX3-Produktfoto-rechts.jpg	22.12.2021	412 kB > télécharger
Photo du produit CFX-U-CX3-Produktfoto-frontal.jpg 23.12.2021 > télécharger	Photo du produit	CFX-U-CX3-Produktfoto-frontal.jpg	23.12.2021	823 kB > télécharger
Photo du produit CFX-U-CX3-FX-Next-Produktfoto.jpg 18.05.2022 > télécharger	Photo du produit	CFX-U-CX3-FX-Next-Produktfoto.jpg	18.05.2022	67 kB > télécharger
infographie graphique Smart-Control.pdf 18.05.2022 > télécharger	infographie graphique	Smart-Control.pdf	18.05.2022	2,1 MB > télécharger
Catalogue CLAGE-Broschure-fr.pdf 04.05.2023 > télécharger	Catalogue	CLAGE-Broschure-fr.pdf	04.05.2023	7,5 MB > télécharger
Catalogue CLAGE-Cataloque-general-fr.pdf 17.02.2025 > télécharger	Catalogue	CLAGE-Cataloque-general-fr.pdf	17.02.2025	12,6 MB > télécharger
Brochure CLAGE-CO2-Empreinte-carbone-2024-fr.pdf 28.05.2024 > télécharger	Brochure	CLAGE-CO2-Empreinte-carbone-2024-fr.pdf	28.05.2024	6,5 MB > télécharger
Général CLAGE-Guide-de-l-eau-chaude-pour-la-construction-fr.pdf 04.06.2024 > télécharger	Général	CLAGE-Guide-de-l-eau-chaude-pour-la-construction-fr.pdf	04.06.2024	5,5 MB > télécharger
BIM CX3-CFX-U_BIM.rfa 11.05.2022 > télécharger	BIM	CX3-CFX-U_BIM.rfa	11.05.2022	1,0 MB > télécharger
BIM CX3-CFX-U_BIM.ifc 11.05.2022 > télécharger	BIM	CX3-CFX-U_BIM.ifc	11.05.2022	1,8 MB > télécharger
GAEB GAEB.zip 03.06.2024 > télécharger	GAEB	GAEB.zip	03.06.2024	725 kB > télécharger

Accessoires

FVS (compris dans la livraison)

Flexible de raccordement ⅜-pouce écrou-raccord × ⅜-pouce écrou-raccord, 50 cm de long

FVS: Réf. 89620

FX Next (compris dans la livraison)

Télécommande radio Bluetooth pour chauffe-eau instantané électronique, sélection de la température et réglages par touches sensitives dans un menu intuitif, avec écran E-Paper, connexion Bluetooth pour une transmission sécurisée des données entre la télécommande radio et le chauffe-eau instantané, adaptateur radio FXE 3 à intégrer dans le chauffe-eau instantané inclus dans la livraison de FXS Next, piles et support mural magnétique inclus dans la livraison

FX Next: Réf. 3200-34023

Pièce en T (compris dans la livraison)

Raccord en té spécial ⅜-pouce écrou-raccord × ⅜-pouce raccord à compression Ø 10 mm

Pièce en T: Réf. 89610

CSP 6 (en option)

Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6 (< 3,5 l/min).

CSP 6: Réf. 0010-00461

CSP 6a (en option)

Régulateur de jet avec embout en chrome M 24a (convient à des armatures avec taraudage à la sortie). Adaptateur de régulateur de jet pour l’embout M 22/24 sur la robinetterie. Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6a (< 3,5 l/min).

CSP 6a: Réf. 0010-0047

CSP 6i (en option)

Régulateur de jet avec embout en chrome M 22i (convient pour des armatures avec filetage à la sortie). Le régulateur de jet sur la robinetterie assure un fonctionnement économique en énergie et en eau du chauffe-eau instantané compact. L’eau enrichie d’air produit un jet d’eau régulier et doux composé de perles d’eau qui n’éclaboussent pas. CSP 6i (< 3,5 l/min).

CSP 6i: Réf. 0010-0046

EAK (en option)

Mitigeur mono-commande pour évier avec levier de commande latéral et écoulement tournant 20 cm

EAK: Réf. 1100-04430

EKE (en option)

Mitigeur automatique d'évier avec levier de commande latéral et électronique à capteur, température réglable en continu via le levier de commande latéral, rinçage hygiénique activable (rinçage automatique toutes les 12 ou 24 heures), temporisation de l'eau réglable, bec tubulaire pivotant 21 cm, avec deux tuyaux flexibles ⅜ pouces. Accessoire BBW ou SNG nécessaire pour l'alimentation en énergie.

EKE: Réf. 1100-04235

BBW (en option)

Accessoires pour l'armature du capteur : Jeu de piles de rechange pour l'alimentation avec une batterie 6 V Lithium CRP 2. longueur de câble environ 10 cm, Ø 6 cm

BBW: Réf. 89516

SNG (en option)

Accessoires pour l'armature du capteur EKE : Unité d'alimentation électrique 1~ / N / PE 230 V AC / 6 V DC. Longueur du câble environ 70 cm

SNG: Réf. 89484

FX 3 (en option)

Télécommande supplémentaire permettant de régler facilement la température du chauffe-eau instantané à une distance d'environ 10 mètres dans le bâtiment. Transmission radio ^Bluetooth® sécurisée, sélection de la température en continu via deux boutons, deux boutons de valeur fixe et un affichage LCD, support mural magnétique et piles (fournies). IP 20. dimensions (H × L × P) : 5,8 × 12,5 × 1,9 cm.

FX 3: Réf. 3200-34021

LAB (en option)

Boîte de délestage (kit d’installation électrique) avec des câbles pré-montés, contacteur et relais de délestage, pour le raccordement commun d’un chauffe-eau instantané avec une puissance de ≤ 13,5 kW et d’une cuisinière électromécanique sur une prise de raccordement de la cuisinière (en l’absence d’alimentation électrique indépendante pour le chauffe-eau instantané). IP 55. Dimensions (H × L × P): 18 × 13 × 8 cm

LAB: Réf. 82260
